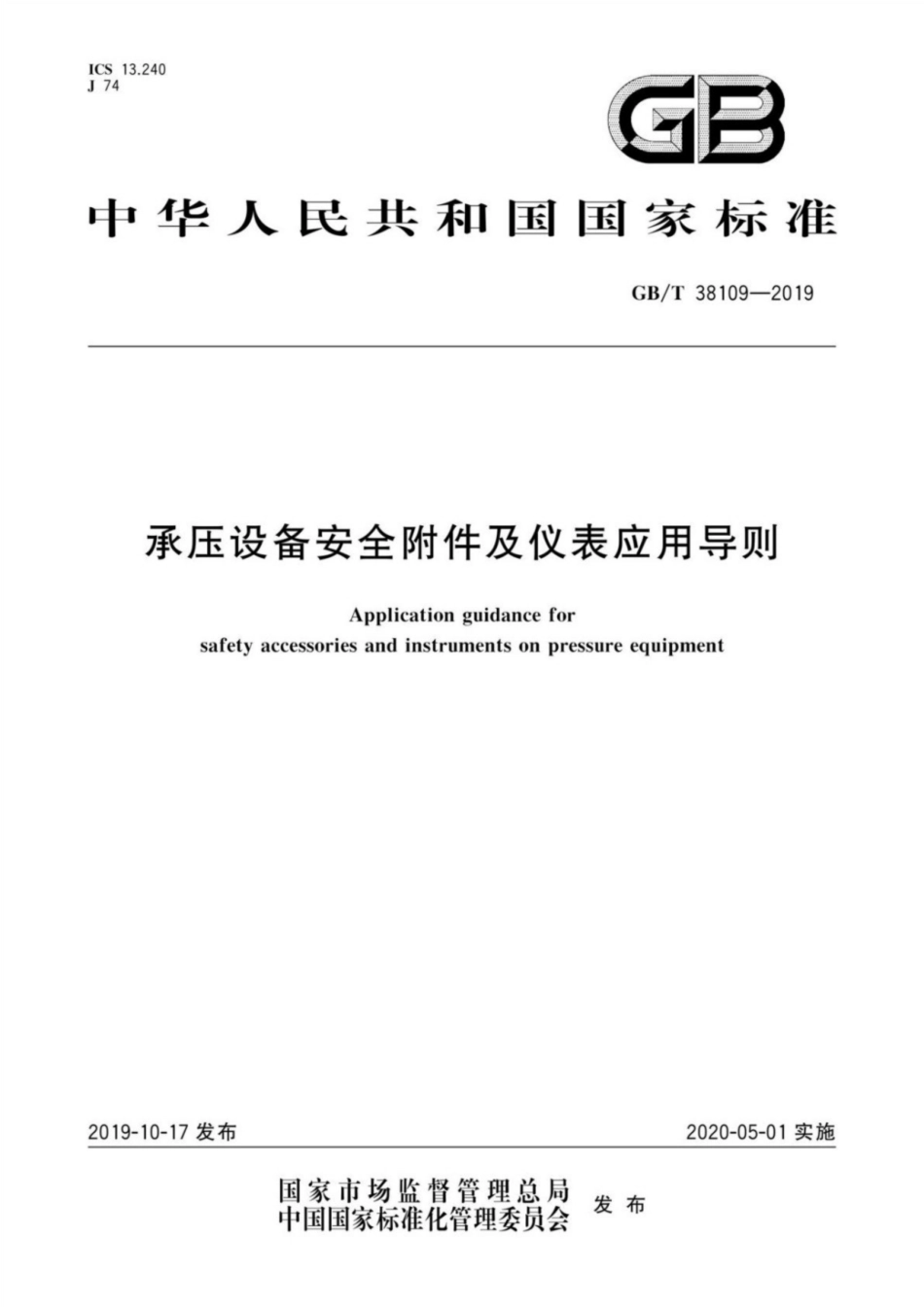

GB∕T 38109-2019 承压设备安全附件及仪表应用导则.pdf

GB/T38109-20193.7安放量required relieving capacity在超压工况下，能够保障承压设备安全所需要的最小泄放量。4一般要求4.1安全附件及仪表技术要求应符合相关安全技术规范及产品标准的规定。4.2安全附件及仪表制造单位资质应满足相关安全技术规范的要求。4.3安全技术规范及产品标准规定的型式试验项目，应经特种设备安全监督管理部门核准的检验机构进行型式试验，并取得型式试验报告和证书。4.4安全附件及仪表出厂时应提供产品质量证明文件，且在产品的明显部位应有标记或标识。4.5安全附件及仪表承压部件应满足承压设备的使用要求。可能与流体介质接触的材料应考虑其与介质的相容性。4.6安全附件及仪表与承压设备的连接形式可采用螺纹、焊接或法兰等，连接部位应安全可靠，且具有良好的密封性能。4.7带有电气控制元件的安全附件及仪表，其电气元件的防护等级、防爆要求应符合相关标准的规定。4.8仪表的精度、量程等应满足使用要求，需检定的仪表应取得合格有效的检定证书。5选用原则5.1安全附件及仪表的选用，应符合TSG21、TSGD0001、TSGR0005等安全技术规范和相关标准的规定。5.2安全附件及仪表选用时，应至少考虑下列因素：a)承压设备的类型和使用工况；b)承载介质类别、毒性和危险特性；c)承压设备的失效模式；d)安全附件及仪表产品的失效模式。6设置基本要求6.1安全泄放装置6.1.1类型6.1.1.1安全泄放装置一般包括安全阀、爆破片装置、易熔合金塞泄放装置和针销式泄放装置。6.1.1.2安全阀是重闭式安全泄放装置，爆破片装置、易熔合金塞泄放装置和针销式泄放装置等是非重闭式安全泄放装置。6.1.2设置6.1.2.1当承压设备可能存在超压、火灾以及超压与火灾组合等异常工况引起的失效时，应合理设置安全泄放装置，且应考虑所有可能导致超压的工况。6.1.2.2当可能发生化学反应失控、可燃气体爆燃、液体或蒸汽管道内的水击等急速超压工况，应设置非重闭式安全泄放装置。6.1.2.3当可能发生非急速超压工况，且承压设备需保持连续运行时，宜设置重闭式安全泄放装置。2
