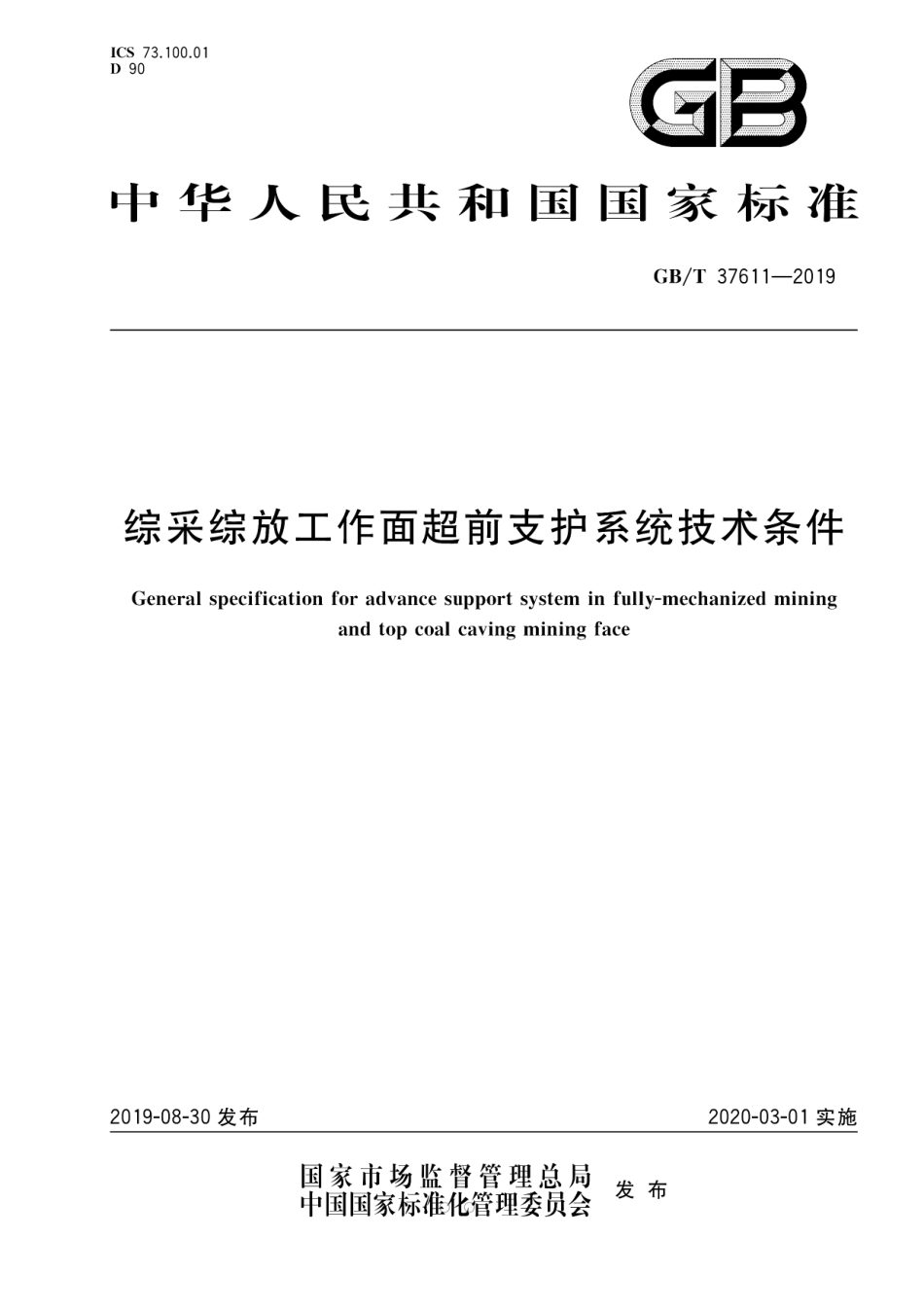

GB∕T 37611-2019 综采综放工作面超前支护系统技术条件.pdf

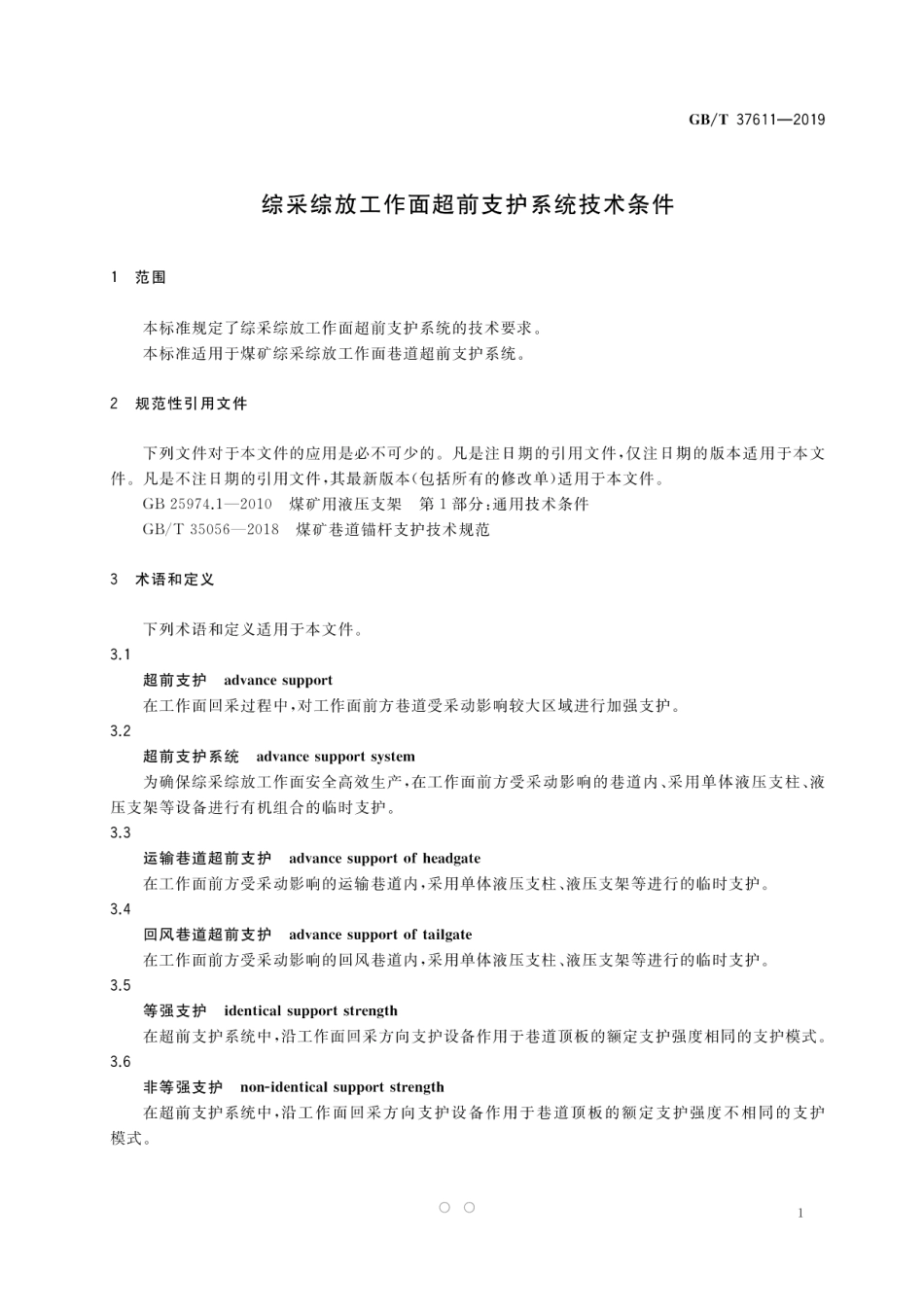

GB/T37611-2019综采综放工作面超前支护系统技术条件1范围本标准规定了综采综放工作面超前支护系统的技术要求。本标准适用于煤矿综采综放工作面巷道超前支护系统。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB25974.1一2010煤矿用液压支架第1部分：通用技术条件GB/T35056一2018煤矿巷道锚杆支护技术规范3术语和定义下列术语和定义适用于本文件。3.1超前支护advance support在工作面回采过程中，对工作面前方巷道受采动影响较大区域进行加强支护。3.2超前支护系统advance support system为确保综采综放工作面安全高效生产，在工作面前方受采动影响的巷道内、采用单体液压支柱、液压支架等设备进行有机组合的临时支护。3.3运输巷道超前支护advance support of headgate在工作面前方受采动影响的运输巷道内，采用单体液压支柱、液压支架等进行的临时支护。3.4回风巷道超前支护advance support of tailgate在工作面前方受采动影响的回风巷道内，采用单体液压支柱、液压支架等进行的临时支护。3.5等强支护identical support strength在超前支护系统中，沿工作面回采方向支护设备作用于巷道顶板的额定支护强度相同的支护模式。3.6非等强支护no-identical support strength在超前支护系统中，沿工作面回采方向支护设备作用于巷道顶板的额定支护强度不相同的支护模式。001GB/T37611-20193.7单体配铰梁超前支护individual hydraulic prop advance support with hinge connected beam在超前支护区域内，全部采用单体支柱配铰接钢梁进行的超前支护。3.8前后顺序或交替迈步自移式超前支护sequential or alternative self-advancing advance support在超前支护区域内，超前支护系统的移动方式采用前后互为支点顺序移动或交替迈步移动的超前支护。如图1、图2所示。巷道工作面回采方向。过移动后移动前0图1前后顺序自移式超前支护门工作面回采方向巷道移动前0门0移动后00图2交替迈步自移式超前支护3.9尾变首式超前支护rearto-front advance support在超前支护区域内，超前支护系统的移动方式采用将尾部超前支护单元搬移至系统头部进行的超前支护。如图3所示。头部超前口工作面回采方向巷道尾部超前工作面移动前。000000移动后00oo00o。图3尾变首式超前支护2
