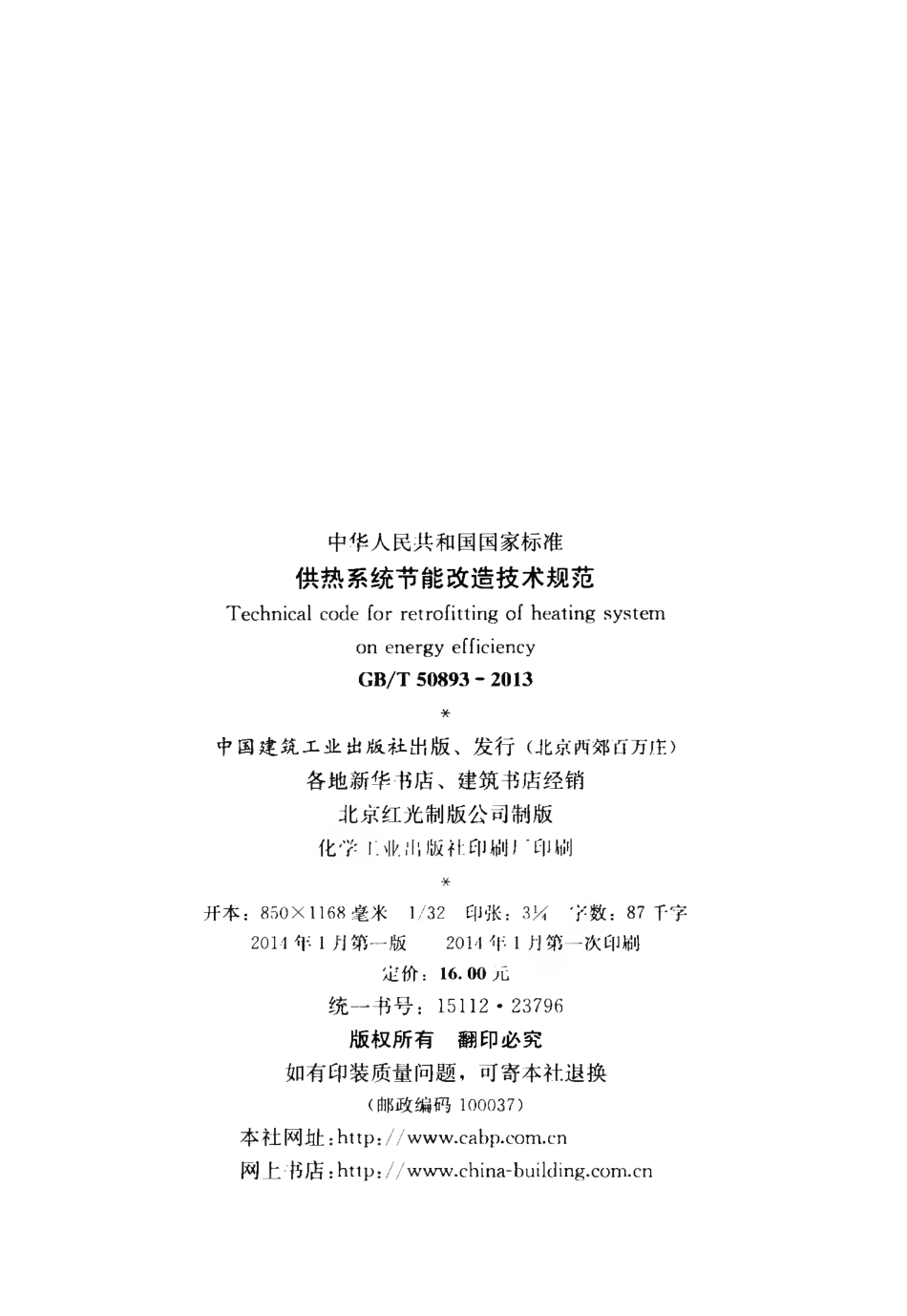

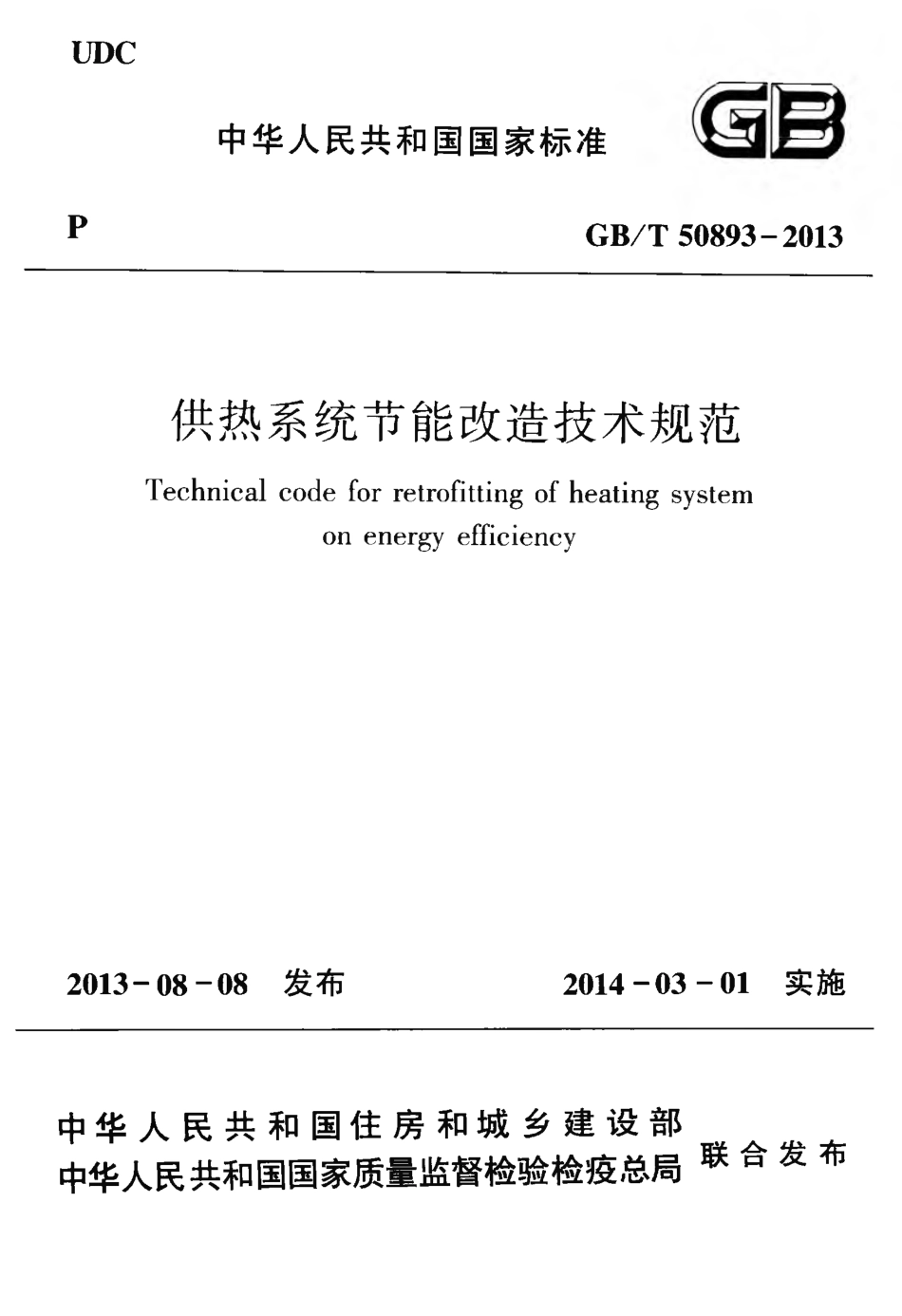

UDC中华人民共和国国家标准p GB/T 50893-2013供热系统节能改造技术规范Technical code for retrofitting of heating system on energy efficiency2013-08-08 发布 2014-03-01 实施中 华 人 民 共 和 国 住 房 和 城 乡 建 设 部&中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准供热系统节能改造技术规范Technical code for retrofitting of heating system on energy efficiencyGB/T 50893-2013主编部门：中华人民共和国住房和城乡建设部 批准部门：中华人民共和国住房和城乡建设部 施行日期：2 0 1 4 年3月1日中国建筑工业出版社2 0 1 3北 京中华人民共和国国家标准 供热系统节能改造技术规范Technical code for retrofitting of heating system on energy efficiency GB/T 50893-2013*中国建筑工业出版社出版、发 行（北京西郊百万庄）各地新华书店、建筑书店经销 北京红光制版公司制版化学丨:业出版社印刷厂印刷*开本：850X116 8毫 米 1/3 2印张：3 K 字数：87 千字 2 014年 1月第一版 2 014年 1月第一次印刷 定价：16.00元 统一书号：15112 2 37 96 版权所有翻印必究 如有印装质量问题，可寄本社退换(邮政编码100037)本社网址：http:/ 网上书店：http：/www.china-中华人民共和国住房和城乡建设部公 告第111号住房城乡建设部关于发布国家标准 供热系统节能改造技术规范的公告现批准 供热系统节能改造技术规范为国家标准，编号为 GB/T 50893-2013，自 2014 年 3 月 1 日起实施。本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2013年8月8日3根据住房和城乡建设部 关于印发 2 012年工程建设标准 规范制订、修订计划的通知（建 标 2 012 5号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国外 的先进标准，并在广泛征求意见的基础上，编制本规范。本规范的主要内容：1.总则；2.术语；3.节能查勘；4.节 能评估；5.节能改造；6.施工及验收；7.节能改造效果评价。本规范由住房和城乡建设部负责管理，由北京城建科技促进 会负责具体技术内容的解释。请各单位在执行本规范过程中，注 意总结经验，积累资料，随时将有关意见和建议寄交北京城建科 技促进会（地址：北京市西城区广莲路甲5号北京建设大厦 1001A室，邮政编码：100055)。本 规 范 主 编 单 位:本 规 范 参 编 单 位:北京城建科技促进会 泛华建设集团有限公司 北京硕人时代科技有限公司 北京市热力集团有限责任公司 北京建筑技术发展有限责任公司 石家庄工大科雅能源技术有限公司 辽宁直连高层供暖技术有限公司 北京华远意通供热科技发展有限公司 北京晟龙世纪科技发展有限责任公司 沈阳佳德联益能源科技有限公司 北京中通诚益科技发展有限责任公司 北京金房暖通节能技术股份有限公司 中国人民解放军总后建筑工程研究所 哈尔滨市住房保障和房产管理局供热科技处沈阳市供热管理办公室本规范主要起草人：鲁丽萍刘慧敏史登峰谭利华郭维祈赫迎秋刘 荣黄 维齐承英蔡 波刘梦真王魁林林秀麟丁 琦赵廷伟侯 冰张森栋尹 强本规范主要审查人：许文发廖荣平张建伟陈鸿恩于黎明李德英李春林冯继蓓王 军刘兰斌 孙作亮 赵长春 董景俊 邹 志 葛斌斌 李先瑞 郭 华次細.1吾.2节能查勘.43.1 一般规定.43.2热电厂首站.43.3区域锅炉房.73.4热 力 站.103.5供 热 管 网.123.6建筑物供暖.13节能评估.154.1 般规定.154.2主要能 耗.154.3主要设备能效.184.4主要参数控制.224.5节能评估报告.24节能改造.265.1 般规定.265.2热电厂首站.265.3区域锅炉房.275.4 热力站.295.5供热管网.295.6建筑物供暖系统.30施工及验收.316.1 一般规定.316.2自动化仪表安装调试.3166.3烟气冷凝回收装置安装调试.316.4水力平衡装置安装调试.326.5热计量装置安装调试.336.6竣 工 验 收.337节能改造效果评价.35附录A供热集中监控系统.36附录B锅炉房集中监控系统.45附录C气候补偿系统.48附录D烟气冷凝回收装置.52附录E分时分区控制系统.54附录F管网水力平衡优化.55本规范用词说明.57引用标准名录.5 8，附：条文说明.6 17Contents1 General Provisions.12 Terms.23 Heating System Survey on Energy Efficiency.43.1 General Requirements.43.2 First Station in Cogeneration Power Plant.43.3 District Boiler Plant.73.4 Heating Station.103.5 Heating Network.123.6 Heating System in Building.134 Heating System Assessment on Energy Efficiency.154.1 General Requirements.154.2 Main Consumption in Heating System.154.3 Energy Efficiency of Main Equipments.184.4 Main Operating Parameters Control in Heating System.224.5 Report of Evaluation on Energy Efficiency in HeatingSystem.245 Heating System Retrofitting on Energy Efficiency.265.1 General Requirements.265.2 First Station in Cogeneration Power Plant.265.3 District Boiler Plant.275.4 Heating Station.295.5 Heating Network.295.6 Heating System in Building.306 Installation and Acceptance.316.1 General Requirements.3186.2 Installation and Regulation of Automatic Control Device.316.3 Installation and Regulation of Heat Recovery by Flue GasCondensation.316.4 Installation and Regulation of Hydraulic Balancing Device.326.5 Installation and Regulation of Heat Metering Device.336.6 Acceptance.337 Energy Efficiency Evaluation after Retrofitting.35Appendix A Heating Centralized Monitor and ControlSystem.36Appendix B Boiler Plant Centralized Monitor and ControlSystem.45Appendix C Outdoor Reset Control System.48Appendix D Heat Recovery by Flue Gas Condensation.52Appendix E Zone Control System.54Appendix F Hydraulic Balancing Optimization.55Explanation of Wording in This Code.57List of Quoted Standards.58Addition：Explanation of Provisions.611.0.1为贯彻国家节约能源和保护环境的法规和政策，规范既 有供热系统的节能改造工作，实现节能减排，制定本规范。1.0.2本规范适用于既有供热系统的节能改造工程。1.0.3供热系统包括供热热源、热力站、供热管网及建筑物内 供暖系统。供热系统的热源包括热电厂首站、区域锅炉房或其他 热源形式。1.0.4供热系统的节能改造工作应包括供热系统节能查勘、供 热系统节能评估、供热系统节能改造及节能改造后的效果评价。1.0.5供热系统节能改造工程宜以一个热源或热力站的供热系 统进行实施。1.0.6供热系统节能改造工程除应符合本规范外，尚应符合国 家现行有关标准的规定。2.0.1 供热集中监控系统 heating centralized monitor and control system由监控中心、现场控制器、传感器、执行器和通信系统组 成，具有实现对供热系统的热源、管网、热力站及用户的供热参 数自动采集、远程监测和自动调节功能，以保障供热系统节能、安全运行为目的的系统。2.0.2 锅炉房集中监控系统 boiler plant centralized monitor and control system在锅炉本体的控制系统基础上，实现锅炉全自动优化运行的系统。2.0.3 气候补偿系统 outdoor reset control system根据室外气象条件和室内温度，自动调节供热量的系统。2.0.4分时分区控制系统zone control system根据建筑物的供暖需求和用热规律，分区域、分时段对建筑 物供热参数进行自动独立管理的控制系统。2.0.5 烟气冷凝回收装置 heat recovery by flue gas condensation在锅炉烟道中回收烟气中的显热和汽化潜热的冷凝热的 装置。2.0.6 锅炉负荷率 load rate of boiler锅炉实际运行热功率与额定热功率的比值。2.0.7 节 肯 这 率 energy saving ratio节能改造后的单位供暖建筑面积减少的能耗与节能改造前单 位供暖建筑面积能耗的比值。2.0.8 供热管网输送效率 heat transfer efficiency of heating network供热管网输出总热量与供热管网输入总热量的比值。2.0.9 多热源系统 multi-source heating system 具有两个或两个以上热源的集中供热系统。2.0.10 一级供热管网 primary heating network在设置热力站的供热系统中，由热源至热力站的供热管网。2.0.11 二级供热管网 secondary heating network在设置热力站的供热系统中，由热力站至建筑物的供热 管网。2.0.12 热电厂首站 the first station in cogeneration power plant由基本加热器、尖峰加热器及一级供热管网循环水泵等设备 组成，以热电厂为供热热源，利用供热机组抽（排）汽换热的供 热换热站。2.0.1 3补水比 ratio of make-up water供暧期日补水量占供暖系统水容量的百分比。2.0.14 隔压站 pressure insulation station多级供热管网中，由水-水换热器、循环水泵等设备组成，起隔绝和降低供热介质压力作用、将换热设备两侧供热管网的水 力工况完全隔开的热力
