GB∕T 50538-2010 埋地钢质管道防腐保温层技术标准.pdf

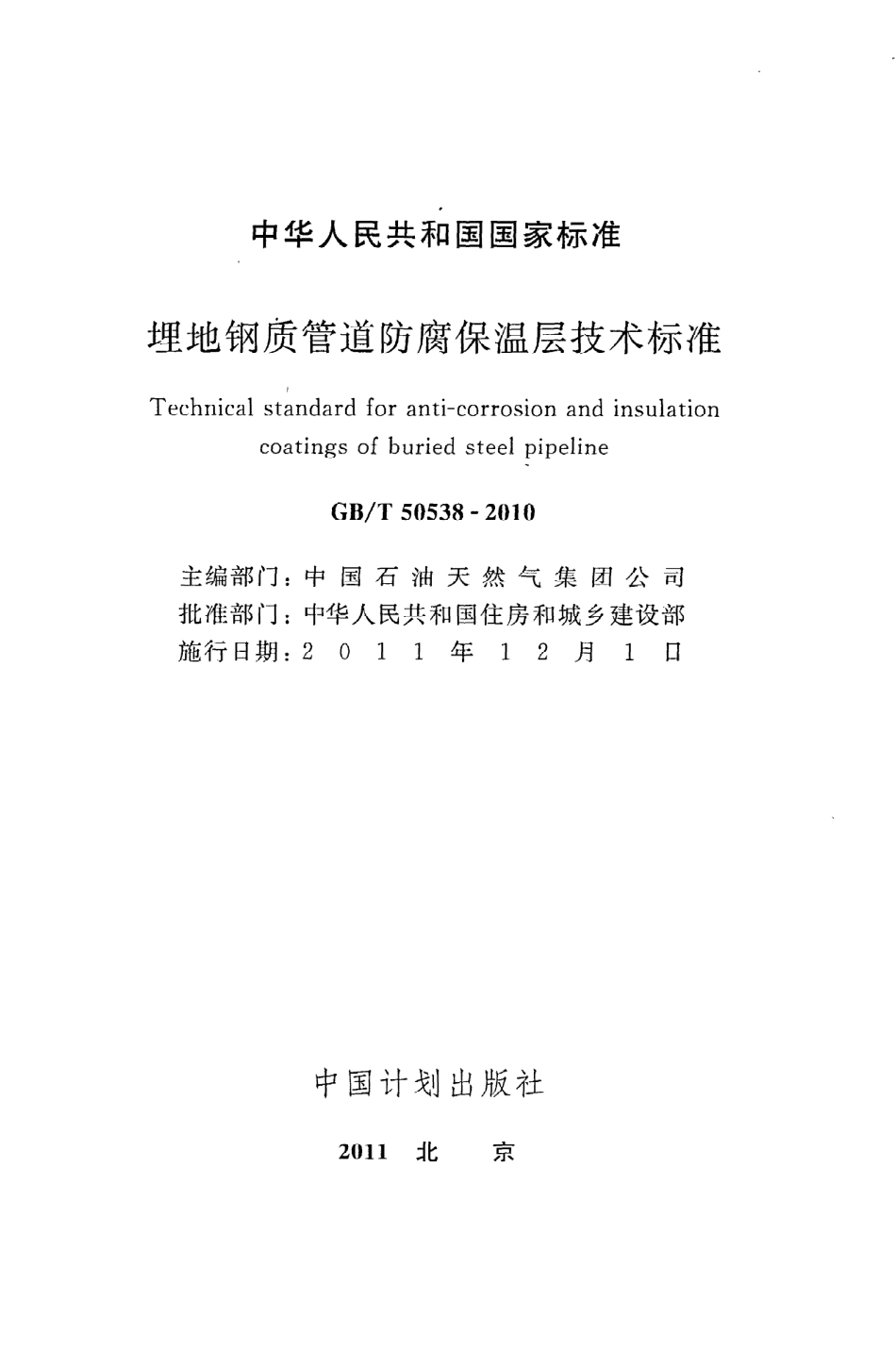

U D C中华人民共和 国国家标准PG B/T5 0 5 3 8一2 0 1 0埋地钢质管道防腐保温层技术标准T echnicalstandardforanti一corrosionand insulationcoatingsof buriedsteelpipeline2 0 1 1一1 2一0 1实施302 0 1 0一1 1一发布中 华 人 民 共 和 国 住 房 和 城 乡 建 设部中华人 民共和 国国家质量监督检验检疫总局联合发布月留二目中华人 民共和 国国家标 准埋 地钢质管道防腐保温层技术标准T echnicalstandardforanti一corrosionand insulationcoatingsof buriedsteelpipelineG B/T5 0 5 3 8一2 0 1 0主编部 门批 准部 门施行日期：中 国 石 油 天 然气集 团 公 司：中华人 民共 和 国住房 和城 乡建设部:201 1年1 2月1日中国计划 出版社2 0 1 1北京中华人 民共和 国国家标准埋地钢质管道 防腐保 温层技 术标准G B/T5 0 5 3 8一2 0 1 0中国计划 出版社 出版（地址：北京市西城 区木棵地北里 甲1 1号国宏大厦C座4层）（邮政编码：1 0 0 0 3 8电话：6 3 9 0 6 4 3 36 3 9 0 6 3 81)新华书店北京发行所发行世界知识 印刷厂印刷85 0 火1 1 6 8毫米1/3 22.7 5印张6 7千字2 0 1 1年1 1月第1版2 0 1 1年1 1月第1次印刷印数1一1 0 1 0 0册统一书号：1 5 80 1 7 76 7 2定价：1 7.0 0元中华人民共和 国住房和城乡建设部公告第81 7号关于发布国家标准埋地钢质管道防腐保温层技术标准的公告现批 准埋 地 钢质管道 防腐保温层技术标 准为 国家标准，编号为G B/T 5 0 5 3 8一2 0 1 0，自2 0 1 1年1 2月l日起实施。本标准由我部标准定额研究所组织 中国计划 出版社出版发行。中华人 民共和 国住房和城 乡建设部二O一O年一月三日盆名.几月lJ吕本标准是 根据原建设部关于印发2 0 0 7年工程建设 标 准 规范制订、修订计划（第二批）的通 知（建标 2 0 0 71 2 6号）的要求，由大庆油田 工程有 限公 司会同有关单位共同编制完成的。本标准在 编制过程 中，编制组经广泛调查研究，认 真总结实践经验，参考有关 国际标准 和 国外先进标 准，在广泛征求意见 的基础上，最后 经审查定稿。本标 准共分9章和7个 附录，主要技术 内容包括：总则，术语，防腐保温层结构，材料，防腐保温管道 预制，质 量 检 验，标识、储存与运输，补口及补伤，安全、卫生及环境保护，竣工文件等。本标准由住房和城乡建设部负责管理，由石 油工程建设专业标准化委员会负责日常管理，大庆油田 工程 有 限公 司负责具体技术内容 的解 释。在执行过程 中，请各单位结合工程实践，认真总结经验，注意积 累资料，如 发现需 要修改 和补充 之处，请将 意见 和建议寄至大庆油田工程有 限公 司（地址：黑龙江省大庆市让胡路区西康路6号，邮政编码：1 6 3 7 1 2)，以供今后修订 时参考。本标 准 主编单位、参 编单位、主要起草人 和 主要 审查人：主 编单位：大庆油 田工程有限公司参 编 单 位：大庆油田建设集 团建材公 司防腐管道厂中国石油集团工程技术研究 院主要起草人：曲 良山部玉新曹靖斌张其 滨卢绮敏杜树彬黄桂柏主要 审查人：李勃周抗冰廖宇平贾 丽华陈守平黄春蓉李建 忠孙芳萍窦宏 强王健健薛致远目次1总则2术语3防腐保温层结构4材料4.1一般规定4.2防腐层材料4.3辐射交联热缩材料 ”.4.4保温材料4.5防护层材料5防腐保温管道预制5.1生产准备5.2钢管表面预处理 5.3防腐层涂覆5.4“一步法”成型工艺二”5.5“管中管”成型工艺5.6端面处理工艺 ”.6质量检验6.1成品管性能检验八”二”.6.2生产过程质量检验，.6.3产品出厂检验 .7标识、储存与运输8补口及补伤 ，：.8.1技术要求8.2现场质量检验 二”(5)(6)(9)(1 2)(1 6)(1 6)(1 6)(1 7)(1 7)(1 8)(1 8)(2 0)(2 0)(2 1)(2 3)(2 4)(2 5)(2 5)(2 7)19安全、卫生及 环境保护 （2 8)1 0竣工文件 （2 9)附录A保温层经济厚度计算公 式 一（3 0)附录B泡沫 塑料 吸水率试 验方法 ，（3 2)附录C导热 系数测定方法 （3 5)附录D泡 沫塑料 耐热性试验方法 （4 3)附录E泡沫塑料性 能试验试件制作 （4 5)附录F老化试验 （4 6)附录G蠕变性 能试 验 （4 9)本标准用词说明 （5 1)引用 标 准名 录 ，（5 2)附：条文说明 （5 5)C ontents1G eneralprovisions2T erms3S tructureofanti一corrosiveandinsulativecoatings4M aterials4.1G eneralrequirement4.2C oatingmaterials4.3R adiationcrosslinkedpolyethyleneheatshrinkablematerials4.4H eatinsulationmaterials4.5C laddingmaterials ，5P refabricationofanti一corrosiveandinsulativepipes5.1P reparation5.2E xternalsurfacetreatmentof steelpipe5.3A nti一corrosivecoating ，二”二”，二 5.4one一stepmoldingprocess.5.5P ipe一in一pipe,moldingprocess5.6T reatmentprocessof end一faceofpipe6Q ualityinspection6.1P erformanceinspectionof finishedproducts 6.2Q ualityofproductionprocess 6.3Q ualityinspectionof finishedproducts 7M arks,storageandtransportation 8W eldediointstreatmentandcoatingrepairation8.1T echnicalrequirement 38.2O n一sitequalityinspection9H ealth,safetyandenvironmentalprotection1 0C ompletiondocumentsA ppendixAF ormulaforeconomicthicknessof theinsulationcoating ，A ppendixBT estingmethodforwater一absorptivityoffoamA ppendixCD eterminationof thermalconductivityA ppendixDT estingmethodforheat-resistanceof foamA ppendixEF abricationof foamtestexampleA ppendixFA gingtestA ppendixGT estingforcreepbehaviourE xplanationofwordinginthiscodeL istofquotedstandardsA ddition:E xplanationofprovisions(2 7)(2 8)(2 9)(3 0)(3 2)(3 5)(4 3)(4 5)(4 6)(4 9)(5 1)(5 2)(5 5)41总”则1.0.1为保证埋 地钢质管道防腐保温层 的质量，延 长使用寿命，提高经济效益，制定本标准。1.0.2本标准适 用 于输送介质 温度不 超 过1 2 0的埋 地 钢 质管道外壁 防腐层 与保温层 的设计、预制及施工验 收。1.0.3埋 地钢质管道 防腐保温层 在设计、预制、施工及验 收 中除应符合本标准外，尚应符合国家现行有关标准的规定。2术语2.0.1防腐层anti一corrosivecoating指环 氧类涂料、聚乙烯胶粘带、聚乙烯防腐层或环氧粉末防腐层。2.0.2保温层insulationlayer指各种 聚氨醋泡沫塑料层。2.0.3防护层protectivelayer指采 用 聚乙烯专用料形成 的聚乙烯层或玻璃钢层。2.0.4防水帽waterproofC ap指辐射交联热 收缩 防水 帽。3防腐保温层结构3.0.1输送介质 温度不 超 过1 0 0的埋 地 钢质管道泡沫 塑料防腐保温层应 由防腐层一保 温 层一防护层一端 面 防水 帽组 成，其结构如图3.0.1一1所示；输送介质 温度 不超过1 2 0的埋地钢质管道泡沫塑料 防腐保温层 宜 采 用 图3.0.1一1所 示 的结 构，经设 计 选定也可采用 图3.0.1一2所示 的结构，但宜增加报警预警系统。1234 5才狱产葺戮东茸泣 李从牡 燕仁 攘 获 宕)5 0)5 0)2 0图3.0.1一1输送介质温度不超过1 0 0的保温管道结构图1一保温层；2一防护层；3一防水 帽；4一防腐层；5一管道/冲勺讨”衬犷：”衬卜一，一，一一一r 一图3。，1一2输送介质温度不超过1 2。的保温管道结构图1一钢管；2一防护层；3一耐高温聚氨醋泡沫塑料层；4一支架；5一报警线3.0.2防腐层 可选 用液体环氧类涂料、聚乙烯 胶粘带、聚乙烯防腐层或环氧粉末 防腐层，由设计选定。当采用液体环氧、聚乙烯胶粘带、聚乙烯 防腐层或环氧粉末 防腐层 时，其结构及厚度应符合国续表4.2.1序号项目指标试 验 方 法5耐1 0%H C I溶液(80 ）（漆膜厚2 0 0拜m)3 0 0 h无变化应符合现行 国家标准色漆和清漆耐液体介质的测定 G B927 4的有关规定6耐1 0%N aO H溶液(soaC)（漆膜厚2 0 0拜m)7耐3%N aC I溶液(S O oC)（漆膜厚2 0 0拌m)4.2.2防腐材料采用 聚乙烯胶 粘带时，应符合现行行业标 准钢质管道 聚乙烯胶粘带 防腐层技术标 准 S Y/T0 4 1 4的有关规定。4.2.3防腐层 采 用 聚乙烯防腐层 时，应 符合现行 国家标 准埋地钢质管道 聚乙烯 防腐层 G B/T2 3 2 5 7的有关规定。4.2.4防腐材料采用环氧粉末 时，应符合现行行业标准钢质管道单层熔结环氧粉末外涂层 技术标准 S Y/T0 3 1 5的有关规定。4.2.5环氧类液体涂 料应按 照表4.2.5规定的 比例进行抽查，并按照设计确定 的技术要求进行复检。表4.2.5环氧类液体涂料抽查 比例总桶数12?1 01 1?3 03 1?6 06 1?13 013 1?3 0 03 0 1?6 0 0抽查桶数1234561 O4.2.6每一批 聚乙烯专用料、胶粘剂应按 现行国家标准埋地钢质管道 聚乙烯防腐层G B/T2 3 2 5 7的有关规定进行复检。4.2.7每一批环氧粉末原料，应 按照现行行业标准钢质管道单层熔结环氧粉末外涂层技术标准S Y/T0 3 1 5的有关规定进行复检。4.2.8每一批 聚乙烯 胶粘带材 料，应按 照现行行 业标准钢 质管道聚乙烯胶粘带防腐层技术标准S Y/T0 4 1 4的有关规定进行复检。4.3辐射 交联 热缩材料4.3.1辐射交 联热缩材 料 由基 材 和底 胶 两部分组成。基材为辐射交联 聚乙烯材料，底 胶为热熔胶。辐射交联 热缩材料的热缩 比（收缩后：收缩前）应小 于0.4 5。64.3.2辐射交联热缩 材料应按管径 选用 配套 的规 格。辐射交 联热缩材料的性能指标应符合表4.3.2一1的规定；配套底
