GB∕T 33545-2017 起重电磁铁通用技术条件.pdf

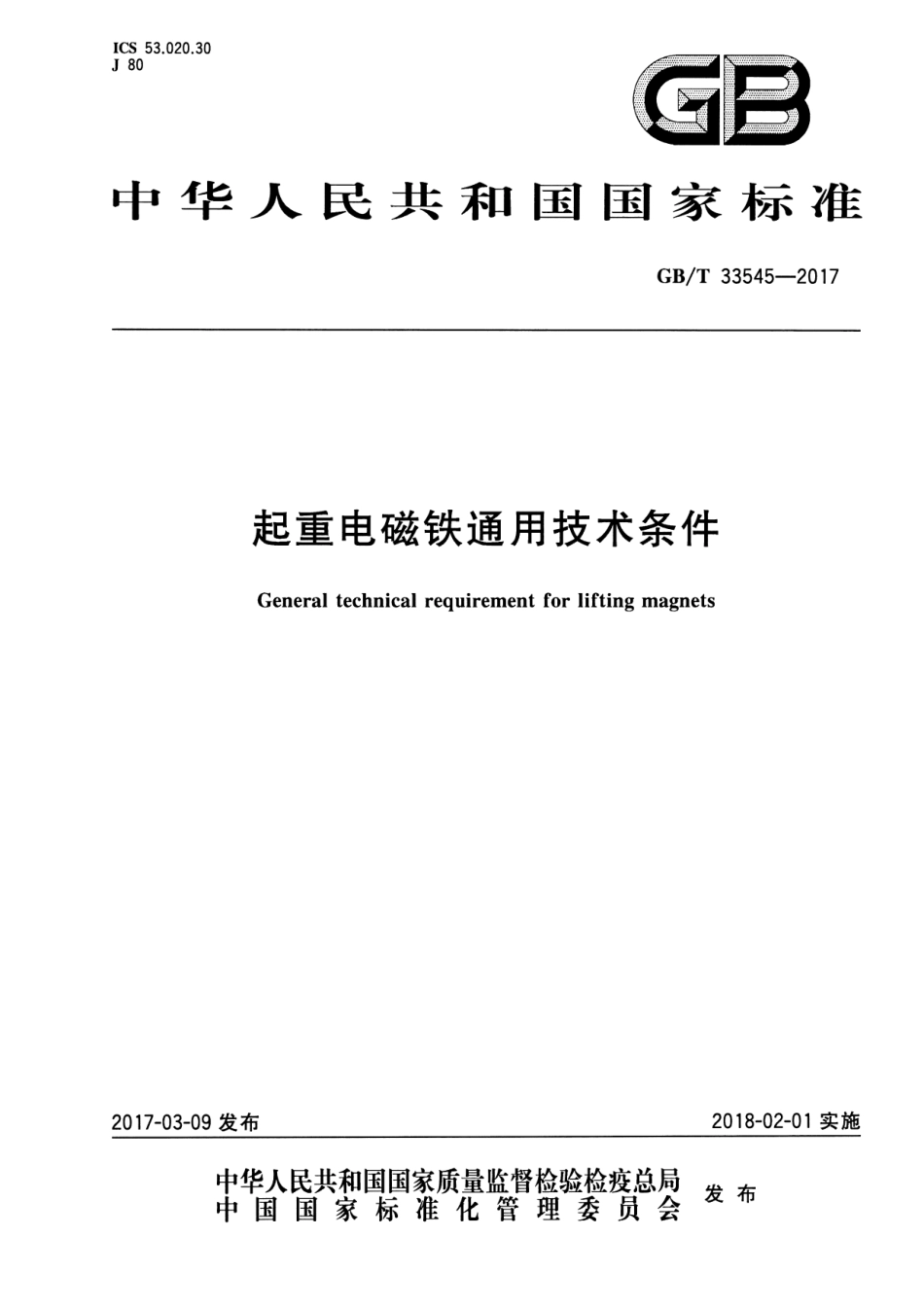

ICS53.020.30J80GB中华人民共和国国家标准GB/T33545-2017起重电磁铁通用技术条件General technical requirement for lifting magnets2017-03-09发布2018-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T33545-20173.5额定励磁电压rated excitation voltage电磁铁线圈正常工作状态下的恒定电压。3.6过励磁over excitation1.6倍额定励磁电压时的励磁。3.7强励磁strong excitation1.3倍额定励磁电压时的励磁。3.8弱励磁weak excitation0.9倍额定励磁电压时的励磁。3.9强励磁工作方式working in strong exciation Mode先以短时的过（强）励磁方式吸料，再以弱励磁方式吸持、搬运物料的工作方式。3.10冷态电流current in cold state在额定励磁电压下，电磁铁线圈与环境温度均为20时，通过电磁铁线圈的电流。3.11热态电流current in hot state在额定励磁电压下，环境温度为20，温升稳定时，通过电磁铁线圈的电流。3.12拉脱力pulling-out force在热态电流下，用外力将电磁铁与吸持的物料垂直分离的力。3.13工作周期working period电磁铁一次循环操作中的有载时间与无载时间之和。3.14通电持续率duty cycleTD电磁铁的有载时间与工作周期之比。3.15额定起重能力rated lifting capacity起重电磁铁在下列情况下应确保的起重能力：一励磁电流为热态电流：被吸物料类型和温度符合本标准规定。4产品型号4.1产品型号构成Mw-/口-口派生号工况代号结构代号系列代号图1产品型号标示2
