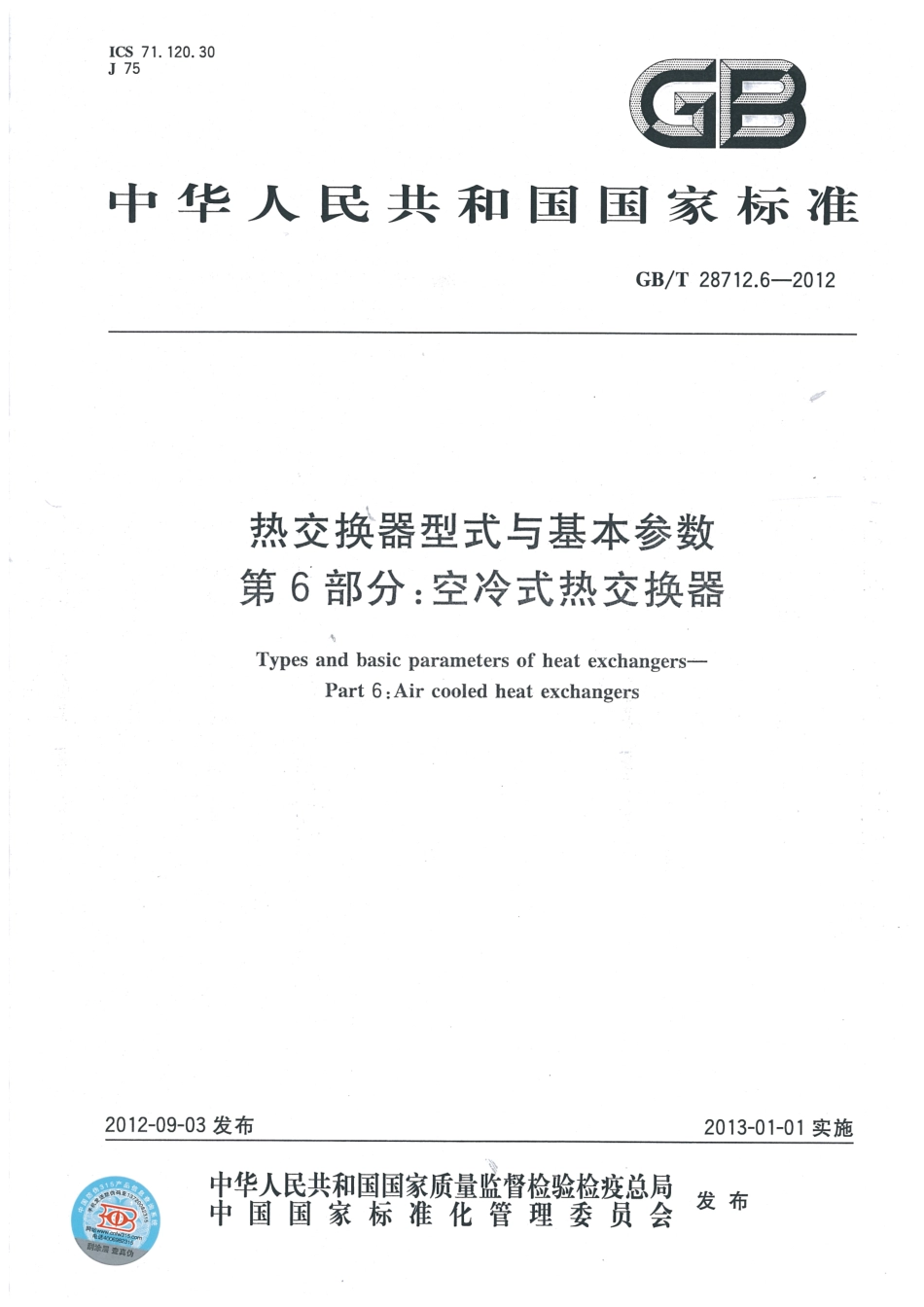

GB∕T 28712.6-2012 热交换器型式与基本参数 第六部分：空冷式热交换器.pdf

ICS71.120.30J75GB中华人民共和国国家标准GB/T28712.6-2012热交换器型式与基本参数第6部分：空冷式热交换器Types and basic parameters of heat exchangers-Part 6:Air cooled heat exchangers2012-09-03发布2013-01-01实施中华人民共和国国家质量监督检验检疫总局出中国国家标准化管理委员会发布刮涂层查真伪GB/T28712.6-2012热交换器型式与基本参数第6部分：空冷式热交换器1范围GB/T28712的本部分规定了鼓风式、引风式空冷式热交换器（以下简称“空冷器”）的型式与管束、构架、风机、百叶窗等部件的公称尺寸和基本参数。本部分适用于石油及化工行业用空冷器，也适用于其他工业部门相类似的空冷器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。NB/T47007空冷式热交换器3术语和定义下列术语和定义适用于本文件。3.1翅化比finned ratio单位长度翅片管的总外表面积与其基管外表面积之比。3.2管束迎风面积之比 bundle windward area ratio管束空气流通的净截面积与管束迎风面积之比。4组成与型式4.1组成空冷器由管束、构架、风机及百叶窗等组成。4.2型式空冷器型式分水平式和斜顶式两种。空冷器的通风方式分鼓风式和引风式两种。见图1。4.3型号表示方法及零部件名称型号表示方法及零部件名称按NB/T47007的规定。5管束5.1符号下列符号适用于本文件。1
