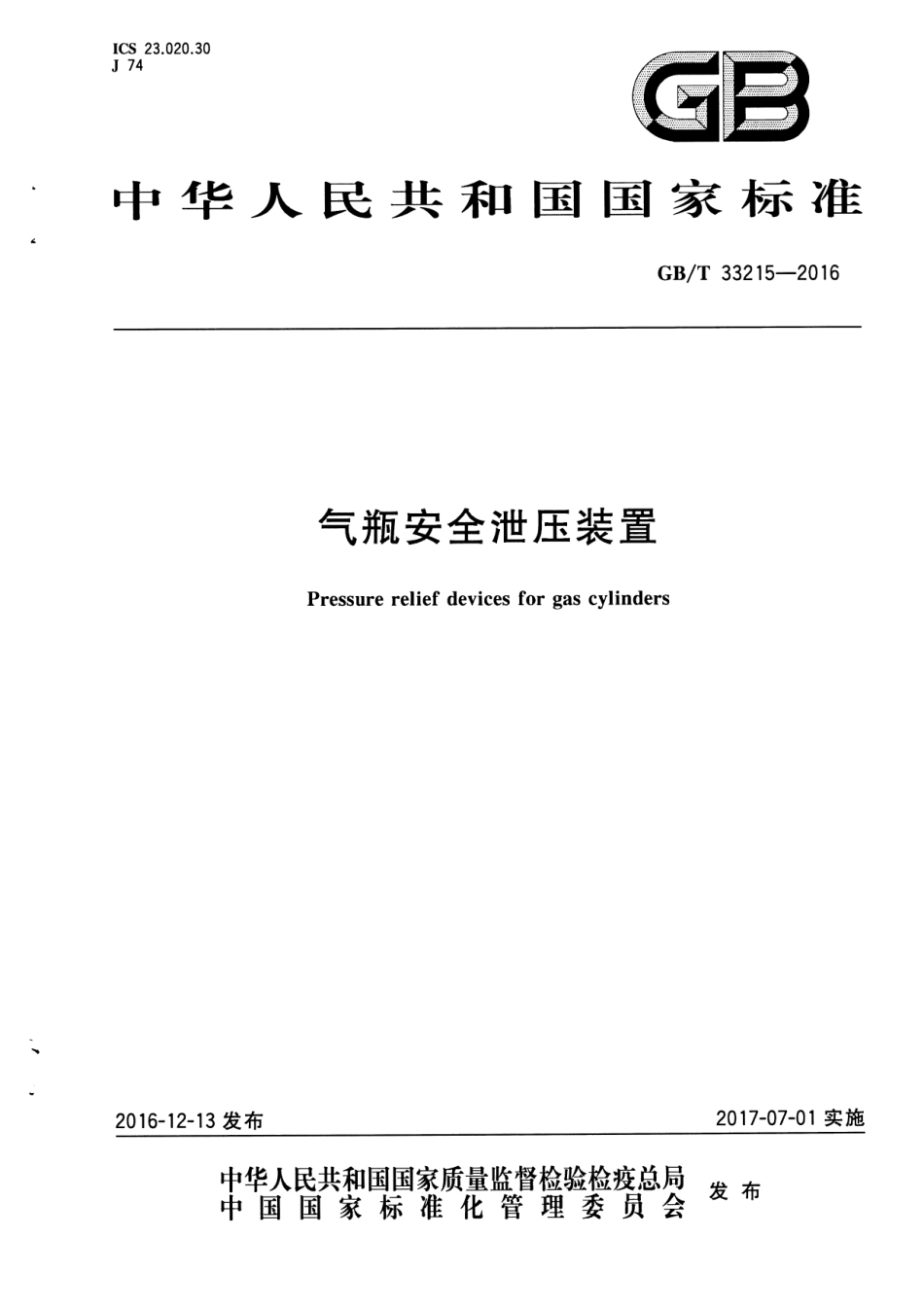

GB∕T 33215-2016 气瓶安全泄压装置.pdf

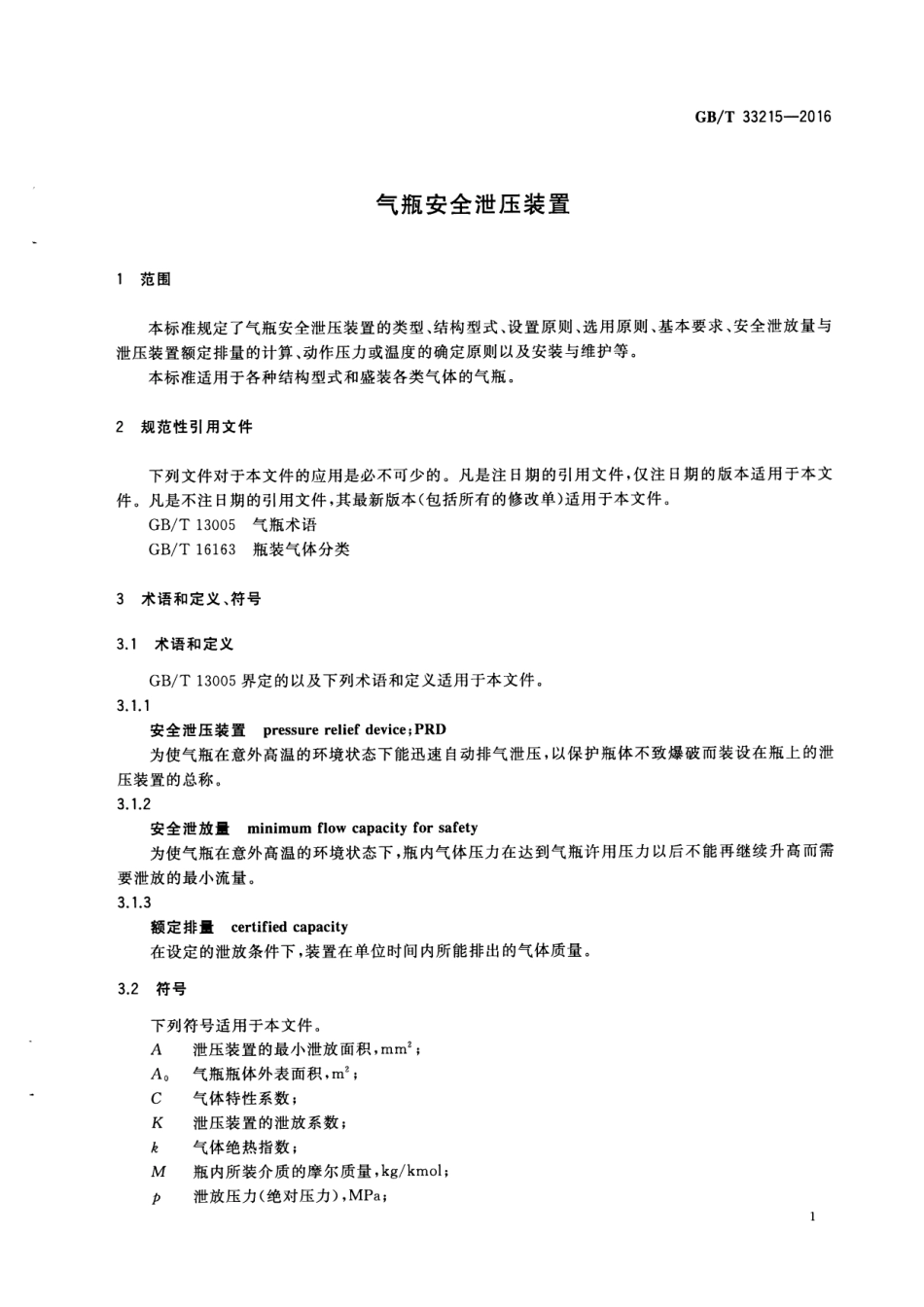

GB/T33215-2016注：对爆破片装置，为设计爆破压力：对易熔合金塞装置，为在其动作温度下所装介质的饱和蒸汽压力：对安全泄压阀，为额定泄放压力。Q瓶内所装介质在泄放压力下的汽化潜热，kJ/kg;T泄放压力下介质的绝对温度，K;Z气体在绝对压力p、绝对温度T时的压缩系数；V气瓶的容积，L:W,安全泄压装置的额定排量，kg/h;W,气瓶安全泄放量，kg/h。4安全泄压装置的类型及结构型式4.1易熔合金塞装置由易熔合金塞与塞座组成。塞座与瓶体或阀体连接，当温度达到预定值时，易熔合金熔化，气体排出。4.2爆破片装置由爆破膜片、夹持圈和紧周件组成（对于非重复充装焊接钢瓶，膜片可直接焊在瓶体的开孔处）。当瓶内气体压力达到预定值时，膜片即破裂，瓶内气体自行排出。4.3安全阀一种由阀座、阀瓣和弹簧组成的可反复启闭的压力控制装置。当瓶内气体压力达到预达值时，被弹簧紧压的阀瓣离开阀座，瓶内气体排出。压力下降到预定值后，阀瓣又重新闭合。4.4爆破片一易熔合金塞复合装置由爆破片与易熔合金塞串联组成的安全泄压装置。易熔合金塞设置在爆破片泄放一侧。当爆破片压力达到预定爆破压力，且环境温度也达到预定值，复合装置即排气泄压。4.5爆破片一安全阀复合装置由爆破片与安全阀串联组合的泄压装置。当瓶内气体压力达到预定值时，爆破片首先破裂，排出的气体使安全阀开启，高压气体自动排出。5气瓶安全泄压装置的设置原则5.1下列气瓶应装设安全泄压装置：a)车用燃气气瓶；b)消防灭火器用气瓶：c)呼吸器用气瓶；d)溶解乙炔气瓶；e)工业用可燃气体气瓶；)盛装深冷液化气体的焊接绝热气瓶；g)盛装液化气体的集束气瓶组：h)长管拖车及管束式集装箱用大容积气瓶。2
