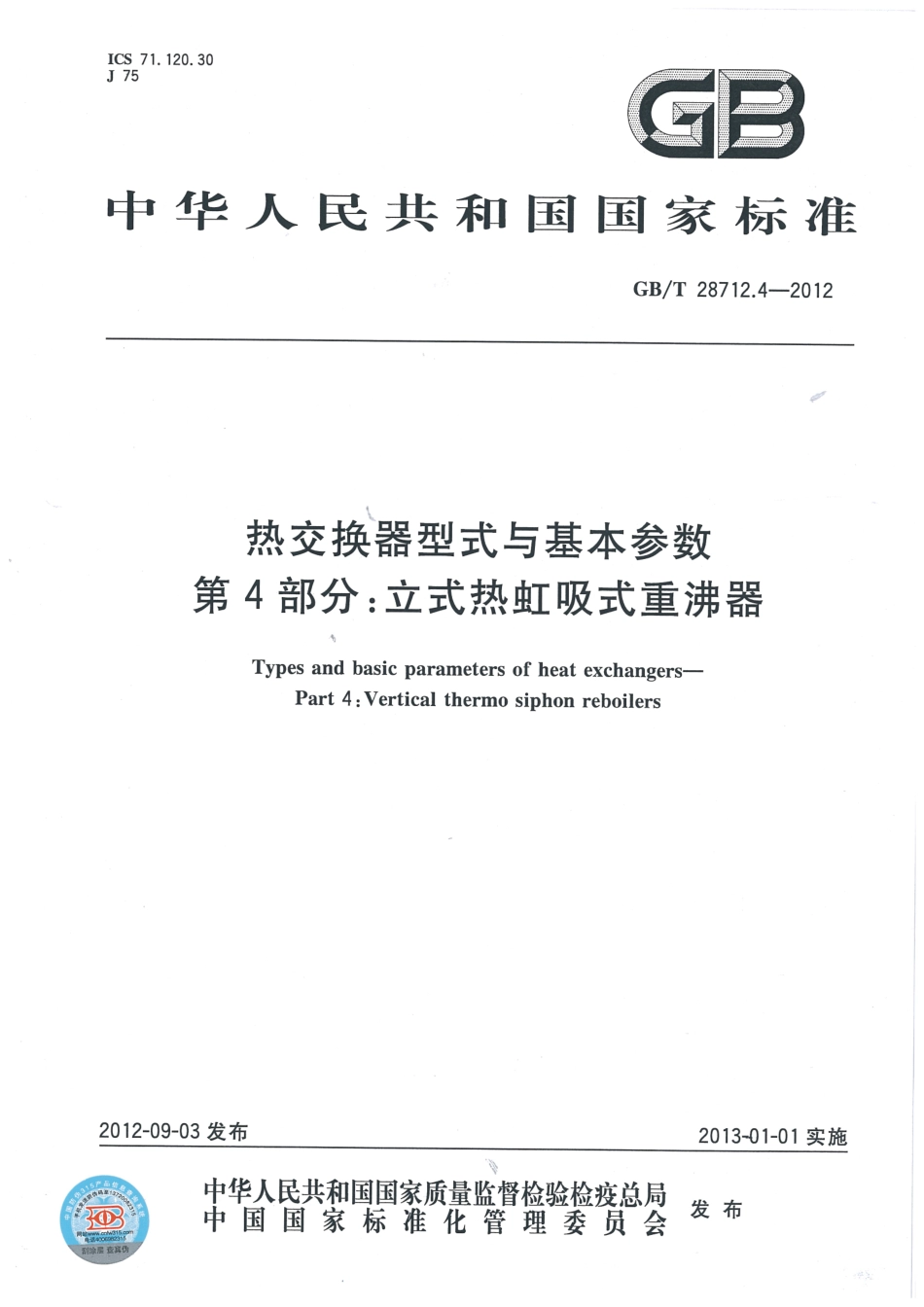

GB∕T 28712.4-2012 热交换器型式与基本参数 第四部分：立式热虹吸式热交换器.pdf

GB/T28712.4-20124基本参数4.1公称直径DN400 mm,500 mm,600 mm,700 mm,800 mm,900 mm,1 000 mm,1 100 mm,1 200 mm,1300 mm,1400 mm,1 500 mm,1600 mm,1 700 mm,1 800 mm,1 900 mm,2000 mm,2 100 mm,2200mm,2300 mm,2 400 mm。4.2公称压力PN0.25 MPa,0.60 MPa,1.00 MPa,1.60 MPa,2.50 MPa4.3换热管4.3.1换热管长度L。1500 mm,2000 mm,2 500 mm,3 000 mm,4 500 mm。4.3.2换热管规格及排列形式见表1。表1单位为毫米换热管外径壁厚(d&)排列形式管心距碳素钢、低合金钢、铝不锈钢铜25X2.5252252251.532正三角形38X3382.548注：允许采用其他材料或规格的换热管。4.4管程数N管程数为单程。4.5支持板间距支持板间距见表2。表2单位为毫米公称直径DN支持板间距BP600300500700DN240060010004.6基本参数组合基本参数组合见表3。2GB/T28712.4-2012表3公称直径公称压力管程数换热管长度L/mmDNPNNmmMPa150020002500300045004001.005001.606002.507008009001000110012000.250.6013001.00140011.6015002.5016001700180019002000210022000.60230024004.7计算换热面积计算换热面积按式(1)确定：A1=dn(L-28-21)10-(1)式中：A1计算换热面积，单位为平方米(m2);d换热管外径，单位为毫米(mm);L换热管长度，单位为毫米(mm);:换热管伸出管板长度（设定为3），单位为毫米(mm);n换热管根数；管板厚度（设定为50），单位为毫米(mm)。3
