GB∕T 19902.5-2011 工业自动化系统与集成 制造软件互操作性能力建规 第5部分：基于多能力类结构进行专规匹配的方法学.pdf

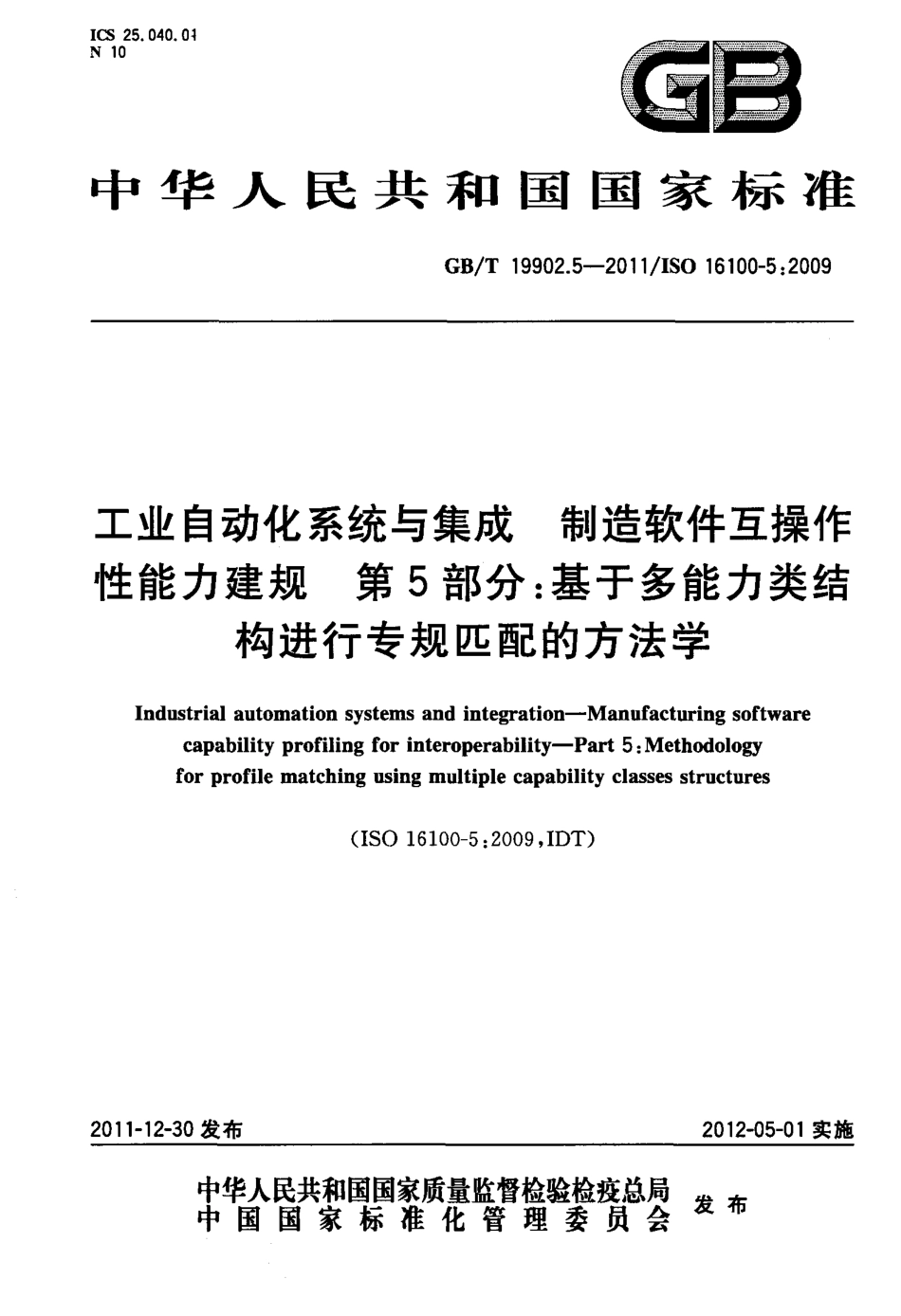

l C S2 5 0 4 0 0 N1 0 雪中华人民共和国国家标准G B T1 9 9 0 2 5 2 0 11 I S O1 6 1 0 0-5：2 0 0 9工业自动化系统与集成制造软件互操作性能力建规第5 部分：基于多能力类结构进行专规匹配的方法学I n d u s t r i a la u t o m a t i o ns y s t e m sa n di n t e g r a t i o n-M a n u f a c t u r i n gs o f t w a r ec a p a b i l i t yp r o f i l i n gf o ri n t e r o p e r a b i l i t y m P a r t5：M e t h o d o l o g yf o rp r o f i l em a t c h i n gu s i n gm u l t i p l ec a p a b i l i t yc l a s s e ss t r u c t u r e s2 0 11-1 2-3 0 发布(I S 01 6 1 0 0 5：2 0 0 9，I D T)2 0 1 2-0 5-0 1 实施宰瞀髁鬻瓣警糌瞥星发布中国国家标准化管理委员会厦1 1 1目次G B T1 9 9 0 2 5 2 0 11 L s o1 6 1 0 0-5：2 0 0 9前言一引言“1 范围2 规范性引用文件3 术语和定义4 缩略语5 在M S U 和制造应用中涉及到的多个C C S 5 1 专规匹配的概念5 2M S U 的重用5 3M S U 的注册5 4 使用可重用的M s u 来满足新的制造应用的需求5 5 制造领域数据5 6 把能力类映射到M D D 6 能力建规的方法和规则6 1M S U 能力建规模板6 2C C S 模板6 3 能力专规模板-G 4M D M 模板”6 5M D D 模板“7 基于多能力类结构的专规匹配-7 1 能力专规匹配过程-7 2 匹配报告”8 一致性“附录A(资料性附录)生成M D M 和M D D 的过程“附录B(资料性附录)基于多能力类进行专规匹配的样例-参考文献“-11-”12-222-4-48-8-81 02 02 32 42 42 72 73 33 44 8标准分享网 w w w.b z f x w.c o m 免费下载前言G B T1 9 9 0 2 5 2 0 1I S O1 6 1 0 0-5：2 0 0 9G B T1 9 9 0 2(3-业自动化系统与集成制造软件互操作性能力建规已经或计划发布以下部分；第1 部分：框架；第2 部分：建规方法论；第3 部分：接口服务、协议与能力模板；第4 部分：一致性测试方法、判则及报告；第5 部分：基于多能力类结构进行专规匹配的方法学；第6 部分：基于多能力类结构进行专规匹配的接口服务和协议。本部分为G B T1 9 9 0 2 的第5 部分。本部分按照G B T1 1 2 0 0 9 给出的规则起草。本部分使用翻译法等同采用I S O1 6 1 0 0-5：2 0 0 9(-I：业自动化系统与集成制造软件互操作性能力建规第5 部分：基于多能力类结构进行专规匹配的方法学(英文版)与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：G B T1 9 9 0 2 2 2 0 0 5 工业自动化系统与集成制造软件互操作性能力建规第2 部分：建规方法论(I S O1 6 1 0 0-2：2 0 0 3，I D T)G B T1 9 9 0 2 3 2 0 0 6 工业自动化系统与集成制造软件互操作性能力建规第3 部分：接口服务、协议及能力模板(I S O1 6 1 0 0-3：2 0 0 5，I D T)G B T 1 9 9 0 2 4 2 0 1 0 工业自动化系统与集成制造软件互操作性能力建规第4 部分：一致性测试方法、判则及报告(I S O1 6 1 0 0 4：2 0 0 6，I D T)本部分的技术内容和组成结构与I s O1 6 1 0 0 5：2 0 0 9 T 业自动化系统与集成制造软件互操作性能力建规第5 部分：基于多能力类结构进行专规匹配的方法学(英文版)相一致，只在需要的地方，做了个别编辑性修改：a)大写的英文缩写保留英文原名，去掉I s O 前言。b)将“本国际标准”和I S O1 6 1 0 0 改为“G B T1 9 9 0 2”。将I S O1 6 1 0 0 5 改为G B T1 9 9 0 2 的第5 部分或G B T 1 9 9 0 2 5。c)将规范性引用文件中已转化为国家标准的国际标准编号改为国家标准编号，未转化的国际标准保留。d)删去了原文中不符合我国标准编写的字句。本部分由中国机械工业联合会提出。本部分由全国自动化系统与集成标准化技术委员会(S A C T C1 5 9)归口。本部分负责起草单位：北京机械工业自动化研究所、东南大学。本部分主要起草人：王茜、黎晓东、杨书评、高雪芹、远铮。标准分享网 w w w.b z f x w.c o m 免费下载G B T1 9 9 0 2 5 2 0 11 Z S O1 6 1 0 0-5：2 0 0 9引言本国家标准编写的动机源于I S O T C1 8 4 S C5 的战略计划讨论中_ 描述的工业和经济环境，特别是：a)日益增长的供应商特有的解决方案；b)应用标准时用户遇到的困难；c)需要向系统集成工具模块集迁移；d)认识到应用软件及使用该软件的专业知识乃是企业的资产。G B T1 9 9 0 2 是用于对软件能力进行规范化描述的国家标准，这种描述是计算机可解释的并且是人可读的。它的目标是提供一个用于描述制造软件能力的方法，这些能力与其在整个制造业应用生命周期中的任务相关，不依赖于特定的系统体系结构或实现平台。这可以降低制造应用程序用户和供应商提供商的生产和信息管理成本。G B T1 9 9 0 2 中本部分的某些图表是根据u M L 的约定构造的。因为并不是图表中包含的所有概念在文中都有解释，故假定读者对U M L 有一定的了解。附录A 描述了产生制造领域模型(M D M)和制造领域数据(M D D)的过程。附录B 给出了多能力类专规匹配的例子。标准分享网 w w w.b z f x w.c o m 免费下载1 范围G B T1 9 9 0 2 5 2 0 11 I S o1 6 1 0 0-5：2 0 0 9工业自动化系统与集成制造软件互操作性能力建规第5 部分：基于多能力类结构进行专规匹配的方法学G B T1 9 9 0 2 的本部分描述了源自多个能力类结构的已有M S U 能力专规和所需的能力专规匹配的方法和规则。这些方法和规则可以用来评估制造应用中的M S U s 的互操作性以及某些情况下的互换性。以下内容不属于G B T1 9 9 0 2 本部分的范围：创建、注册和访问参考制造领域模型、制造领域数据以及能力类结构的各种模板的服务；G B T1 9 9 0 2 3 中定义和指定的类型1 服务的一致性测试表；在数据库或等同的对象库中管理这些模板所需要的其他服务。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。G B T1 9 9 0 2 2 2 0 0 5 工业自动化系统与集成制造软件互操作性能力建规第2 部分：建规方法论(I S O1 6 1 0 0-2：2 0 0 3，I D T)G B T1 9 9 0 2 3 2 0 0 6 工业自动化系统与集成制造软件互操作性能力建规第3 部分：接1 3 服务、协议及能力模板(I S O1 6 1 0 0 3：2 0 0 5，I D T)G B T1 9 9 0 2 4 2 0 1 0 工业自动化系统与集成制造软件互操作性能力建规第4 部分：一致性测试方法、判则及报告(I S O1 6 1 0 0-4：2 0 0 6，I D T)I S O1 6 1 0 0-i 工业自动化系统与集成制造软件互操作性能力建规第1 部分：框架(I n d u s t r i a la u t o m a t i o ns y s t e m sa n di n t e g r a t i o n-M a m f f a e t u r i n gs o f t w a r ec a p a b i l i t yp r o f i l i n gf o ri n t e r o p e r a b i l i 臼一P a r t1：F r a m e w o r k)3 术语和定义I S O1 6 1 0 0 一l、G B T1 9 9 0 2 2、G B T1 9 9 0 2 3 和G B T1 9 9 0 2 4 中界定的以及下列术语和定义适用于本文件。3 1能力类c a p a b i l i t yc l a s s能力专规方法中的元素，描述了制造活动中与软件单元的任务相关的功能和行为。在能力继承结构中表示并且在能力聚集结构中部署。注1：在用于不同的制造活动中时M S U 的角色会改变。然而M S U 对应的能力类在继承结构中的位置是唯一的，但是可以认为在聚合结构中处于不同的位置。注2：在本部分中，能力类模板等同于能力模板(见G B T 1 9 9 0 2 2 2 0 0 5 中6 3 能力模板的要求)。根据G B T1 9 9 0 2 2 2 0 0 5 中3 3 改编1标准分享网 w w w.b z f x w.c o m 免费下载G B T1 9 9 0 2 5 2 0 1l S O1 6 1 0 0-5：2 0 0 93 2能力类结构模板c a p a b i l i t yc l a s ss t r u c t u r et e m p l a t e表示能力类层次结构的X M L 模式。3 3制造领域数据m a n u f a c t u r i n gd o m a i nd a t aU M L 类表示的信息，这些信息包括：特定制造领域中的制造资源、制造活动或制造资源间交换的内容。3 4制造领域数据模板m a n u f a c t u r i n gd o m a i nd a t at e m p l a t e表示制造领域数据的x M L 模式。3 5制造领域模型m a n u f a c t u r i n gd o m a i nm o d e l制造领域的一种特殊视图，由制造领域数据及它们之间的关系组成，并与该领域的应用相对应。3 6制造领域模型模板m a n u f a c t u r i n gd o m a i nm o d e lt e m p l a t e表示制造领域模型的X M L 模式。4 缩略语下列缩略语适用于本文件。C C S：能力类结构(C a p a b i l i t yC l a s sS t r u c t u r e)C S I：实现的一致性声明(C o n f o r m a n c eS t a t e m e n tf o rt h eI m p l e m e n t a t i o n)M D D：制造领域数据(M a n u f a c t u r i n gD o m a i nD a t a)M D M：制造领域模型(M a n u f a c t u r i n gD o m a i nM o d e l)M S U：制造软件单元(M a n u f a c t u r i n gS o f t w a r eU n i t)U M L；统一建模语言(U n i f i e dM o d e l i n gL a n g u a g e)X M L；可扩展标记语言(e X t e n s i b l eM a r k u pL a n g u a g e)5 在M S
