GB∕T 19813-2005 太阳能突起路标.pdf

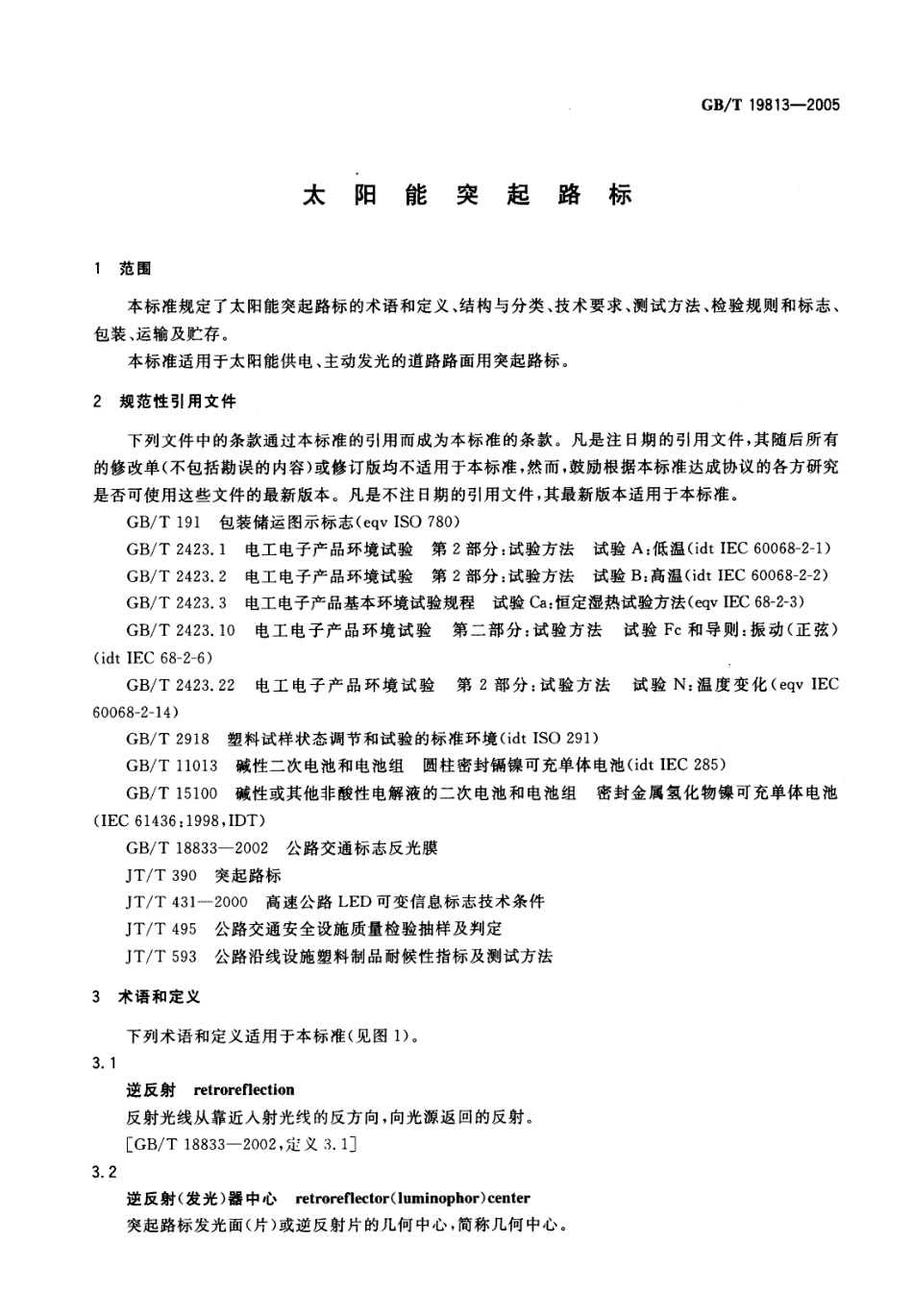

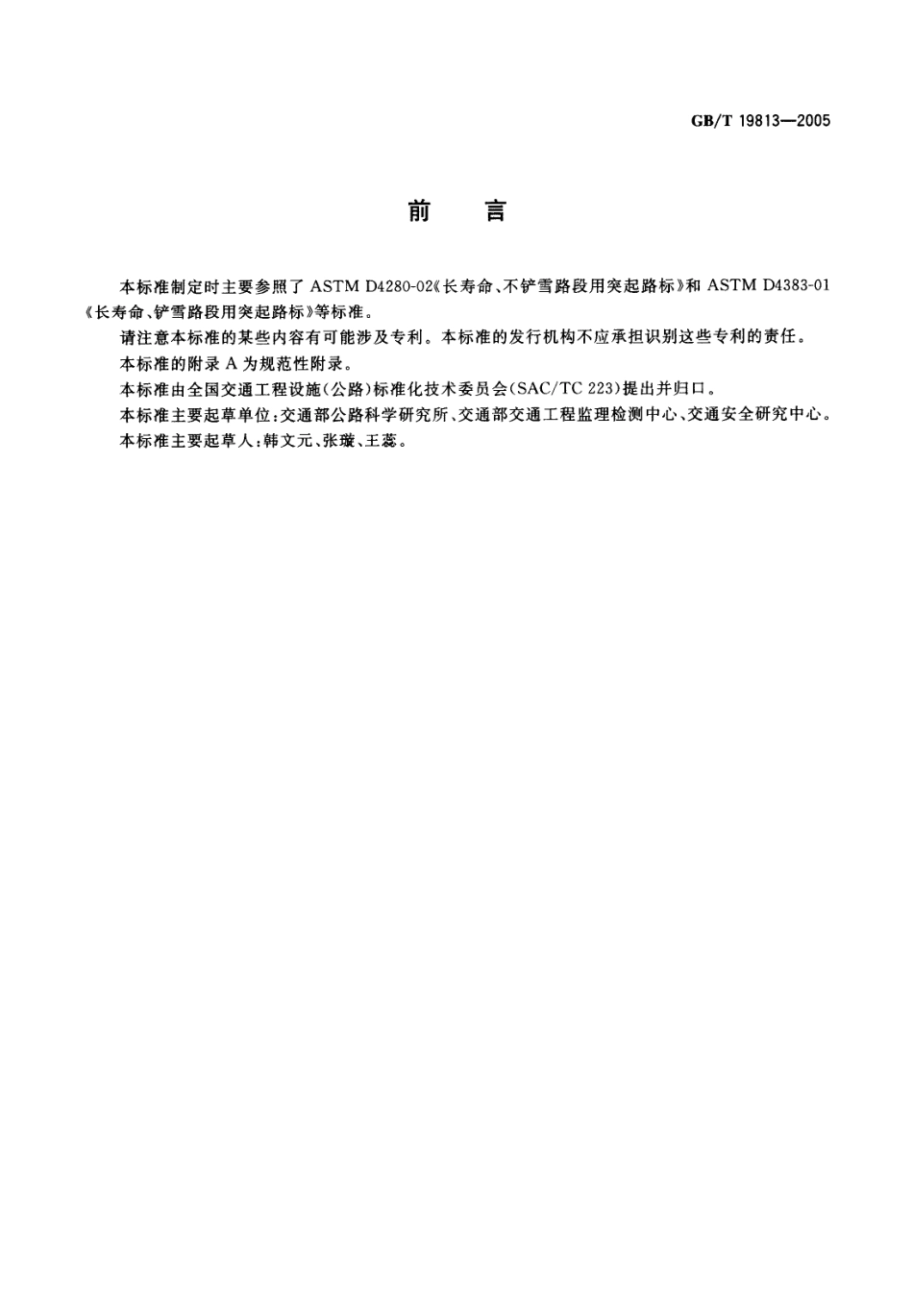

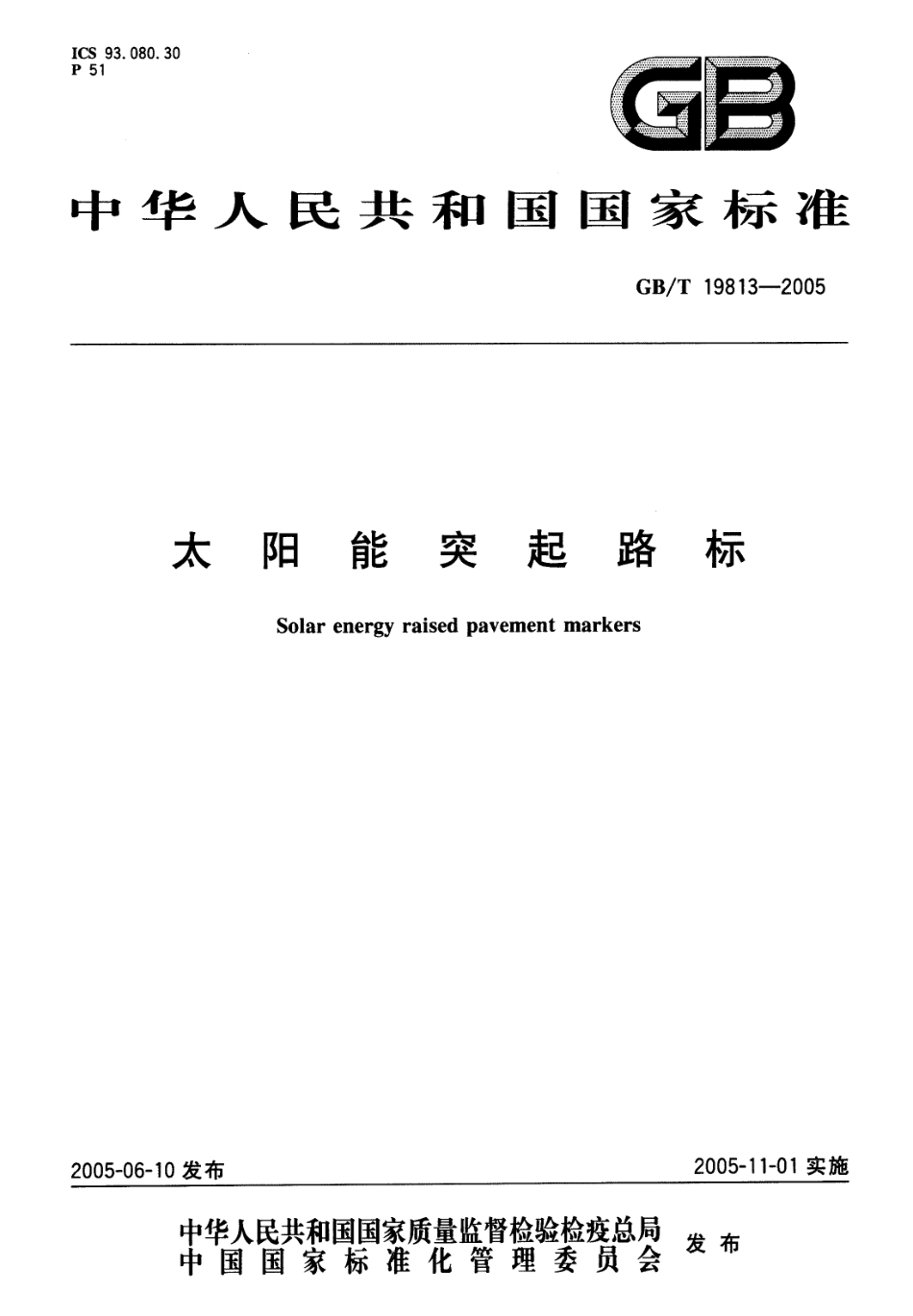

I C S 9 3.0 8 0.3 0一一YSr中 华 人 民 共 和 国 国 家 标 准 G B/T 1 9 8 1 3-2 0 0 5 太阳能突起路标 S o l a r e n e r g y r a i s e d p a v e m e n t m a r k e r s2 0 0 5-0 6-1 0 发布2 0 0 5-1 1-0 1 实施 ，种，率 督留 瞥 臀 瓣臀 蓬 瞥臀 暴 发“G B/T 1 9 8 1 3-2 0 0 5 前言 本标准制定时主要参照了 A S T M D 4 2 8 0-0 2(长寿命、不铲雪路段用突起路标 和 A S T M D 4 3 8 3-0 1 长寿命、铲雪路段用突起路标 等标准。请注意本标准的某些内容有可能涉及专利。本标准的发行机构不应承担识别这些专利的责任。本标准的附录 A为规范性附录。本标准由全国交通工程设施（公路）标准化技术委员会（(S A C/T C 2 2 3)提出并归口。本标准主要起草单位：交通部公路科学研究所、交通部交通工程监理检测中心、交通安全研究中心。本标准主要起草人：韩文元、张玻、王蕊。G B/T 1 9 8 1 3-2 0 0 5 太阳能突起路标1 范围 本标准规定了太阳能突起路标的术语和定义、结构与分类、技术要求、测试方法、检验规则和标志、包装、运输及贮存。本标准适用于太阳能供电、主动发光的道路路面用突起路标。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日 期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B/T 1 9 1 包装储运图示标志（e q v I S O 7 8 0)G B/T 2 4 2 3.1 电工电子产品环境试验第 2 部分：试验方法试验 A：低温(id t I E C 6 0 0 6 8-2-1)G B/T 2 4 2 3.2 电工电子产品环境试验第 2 部分：试验方法试验 B:高温(i d t I E C 6 0 0 6 8-2-2)G B/T 2 4 2 3.3 电 工电子产品基本环境试验规程试验 C a：恒定湿热试验方法（e q v I E C 6 8-2-3)G B/T 2 4 2 3.1 0 电工电子产品环境试验第二部分：试验方法试验 F。和导则：振动（正弦）(i d t I E C 6 8-2-6)G B/T 2 4 2 3.2 2 电工电子产品环境试验第 2部分：试验方法试验 N:温度变化（e q v I E C6 0 0 6 8-2-1 4)G B/T 2 9 1 8 塑料试样状态调节和试验 的标准环境（i d t I S O 2 9 1)G B/T 1 1 0 1 3 碱性二次电池和电池组圆柱密封锡镍可充单体电池（i d t I E C 2 8 5)G B/T 1 5 1 0 0 碱性或其他非酸性电解液的二次电池和电池组密封金属氢化物镍可充单体电池GE C 6 1 4 3 6：1 9 9 8，I D T)G B/T 1 8 8 3 3-2 0 0 2 公路交通标志反光膜 J T/T 3 9 0 突起路标 J T/T 4 3 1-2 0 0 0 高速公路 L E D可变信息标志技术条件 J T/T 4 9 5 公路交通安全设施质量检验抽样及判定 J T/T 5 9 3 公路沿线设施塑料制品耐候性指标及测试方法3 术语和定义 下列术语和定义适用于本标准（见图 1)03.1 逆反射r e t r o r e fl e c t io n 反射光线从靠近入射光线的反方向，向光源返回的反射。G B/T 1 8 8 3 3-2 0 0 2，定义3.1 3.2 逆反射（发光）器中心r e t r o r e fl e c t o r(l u m in o p h o r)c e n t e r 突起路标发光面（片）或逆反射片的几何中心，简称几何中心。G B/T 1 9 8 1 3-2 0 0 5 一 圈 1 突起路标术语及光学测试原理图3.3 基准轴d a t u m a x i s 起始于逆反射（发光）器的几何中心，垂直于安装水平面的直线。3.4 逆反射（发光）器轴 r e t r o r e f le c t o r(lu m i n o p h o r)a x is 水平面内通过几何中心与基准轴和突起路标迎车面底边线相互垂直的直线。3.5 照明轴i l l u mi n a t i o n a x i s 连接几何中心和光源中心的直线。注 1：对于逆反射器来说，该轴为一实轴，是存在的。注 2：对于主动发光器来说，该轴为一虚轴，是为了描述测量几何条件而定义的。3.6 观测轴。b s e r v a t i o n a x is 观测半平面内连接几何中心和光探测器中心的直线。G B/T 1 8 8 3 3-2 0 0 2，定义 3.5 13.7 水平入射角声 h o r iz o n t a l e n t r a n c e a n g le 水平面内照明轴与逆反射器轴之间的夹角。3.8 观测角 a o b s e r v a t i o n a n g l e 照明轴与观测轴之间的夹角。G B/T 1 8 8 3 3-2 0 0 2，定义 3.7 13.9 发光强度系数R c o e f f i c ie n t o f l u m i n o u s in t e n s i t y 逆反射器在观察方向的发光强度 I 除以投向逆反射体且落在垂直于人射光方向的平面内的光照度E 二 的商。I R 一 若一 E-式 中：R 发光强度系数，单位为坎 德拉 每勒 克斯(c d I x-);G B/T 1 9 8 1 3-2 0 0 5 I 发光强度，单位为坎 德拉(c d);E,垂直照度，单位为勒 克斯 O X).仁 G B/T 1 8 8 3 3-2 0 0 2，定义 3.8 3.1 0 逆反射系数R c o e f f i c i e n t o f r e t r o r e f le c t i o n 平面逆反射表面上的发光强度系数 R除以它 的表面面积 的商。，R I R 羊 二，A E A 式 中：R 逆反射系数，单位为坎每勒平方米（c d l x-m-2);A试样表面的面积，单位为平方米 m2.G B/T 1 8 8 3 3-2 0 0 2，定义 3.9 13.1 1 标准测试条件s t a n d a r d t e s t c o n d it io n s 环境温度为 2 5 士2 C，用标准太阳电池测量的光源辐照度为 1 0 0 0 W/m“并具有标准的太阳 光谱辐照度分布。3.1 2 半强角h a l f-i n te n s it y a n g l e 发光强度为最大发光强度光轴方向一半时，观测轴与最大发光强度光轴的夹角。3.1 3 浮充电f l o a t in g c h a r g e 把充电电路和储能元件的供电电路并联接到负载上，充电电路在向负载供电的同时，仍向储能元件充电，只有当充电电路断开时储能元件才向负载供电的一种充电运行方式。4 结构与分类4.1 结构 太阳能突起路标一般由壳体、主动发光元件、太阳电池、储能元件以及控制器件等构成。4.2 分类4.2.1 按照是否带逆反射器分为带逆反射器的组合式突起路标和不带逆反射器的单一式突起路标两种，分别用大写字母 Z 和 D表示。4.2.2 按照使用环境温度条件分为 A型,B型和 C型三种：A型为常温型，最低使用温度为一2 0 C;B型为低温型，最低使用温度为一4 0 0C;C型为超低温型，最低使用温度为一5 5*C.4.2.3 按照能见度条件分为 I 型.II 型和m 型。I 型适用于无照明的道路，II 型适用于有照明的道路，m 型适用于多雾天气的道路。5 技术要求5.1 一般要求5.1.1 突起路标的壳体、太阳电池、储能元件、发光元件以及控制器件的性能应满足公路环境使用条件。5.1.2 生产企业应向用户出示有关太阳电池、储能元件、L E D产品的使用寿命证明和经有资质的检测机构检测合格的证书，并在产品质量保证书上明确标示出太阳能突起路标的设计使用寿命。G B/T 1 9 8 1 3-2 0 0 55.1.3 带闪烁的突起路标应设置控制端子以便控制闪烁频率和测试工作时的发光强度。5.2 外观质f5.2.1 突起路标壳体成型完整，无裂纹、无砂眼、无气泡；边角过渡圆滑、无毛刺、无飞边；外表面颜色应均匀一致，太阳电池受光面清洁透亮、无明显暇点。5.2.2 太阳能突起路标应封装严密，除太阳电池和发光装置外，从上部位置不应观察到其他元件和接线。5.3 外形尺寸 太阳能突起路标的外形一般为梯形结构（见图 1)。下底边长有 1 0 0 m m 土3 m m,1 2 5 m m士2 m m和 1 5 0 m m士l m m3 种规格，安装于路面以上的有效高度不大于 2 5 m m，梯形迎车面的坡度角应不大于 4 5 0,5.4 太阳电池和储能元件的匹配性能 太阳电池和储能元件应匹配良 好，在标准测试条件下放置 8 h，储能元件的额定容量应满足突起路标正常发光 7 2 h的需要；或选用的太阳电池在太阳光照度小于 1 0 0 0 l x 时，向储能元件充电 8h 后，储能元件的容量应满足突起路标正常发光 1 2 h 的需要。5.5 太阳电池和储能元件的耐久性 太阳电池的使用寿命应不小于 4 0 0 0 0 h，储能元件在浮充电状态下的循环使用寿命应不小于 2 0 0 0次充放电。注 1：每年按4 0 0 0 h 计算太阳电池使用时间、按充放电4 0 0 次计算储能元件的 循环使用次数。注 2：循环使用寿命是指在放电深度达到 5 0 的额定容量时，再以。.2 C的充电电流充到额定容量为一个循环。5.6 发光器件的性能 发光器件应采用 L E D，单粒 L E D在额定电流时的发光强度，不论白色、黄色和红色都应不小于2 0 0 0 m c d，半强角不小于 1 5 0,L E D的数量，每个发光面不少于 2 粒。5.7 主动发光单元工作时的发光强度 突起路标主动发光单元发光时的发光强度应不小于表 1 的规定值，但上限值不应大于规定值的 1 0。表 1 突起路标发光强度哥I 1 IIf ulf0.10 500 500 500 600 600 600 660 660 660Q=00 0.20 480 480 480 500 500 500 550 550 5500.330 450 450 450 480 480 480 530 530 5301.400 400 400 450 450 450 500 500 500(3=f 200 20 300 300 300 400 400 400 440 440 4405.8 主动发光单元工作时的色品坐标 主动发光单元发光时的色品坐标应符合 G B/T 1 8 8 3 3-2 0 0 2 表 2 和图 4 的有关规定。5.9 组合式突起路标逆反射器的光学性能5.9.1 逆反射器的发光强度系数 组合式突起路标逆反射器的发光强度系数应符合表 2 的规定。5.9.2 逆反射器的色品坐标 组合式突起路标逆反射器的色品坐标应符合 G B/T 1 8 8 3 3-2 0 0 2 表 2 和图4 的有关规定。G B/T 1 9 8 1 3-2 0 0 5 表 2 发光强度系数 卫RAM014kT-AtAR=00R=+200R=-200it 1:*AIP0RIPGB,8-2:8 2=00,1JCi3 30 8a节nt 1 t279 167112 67112 67.洲5.1 0 闪烁频率 安装在弯道、多雾等特殊路段的突起路标应闪烁发光，以便引起驾驶员的注意。闪烁频率分两个频段。第一频段应为（7 0 8 0)次 m i n，第二频段应为（2 0 0 -3
