GB∕T 19964-2012光伏发电站接入电力系统技术规定.pdf

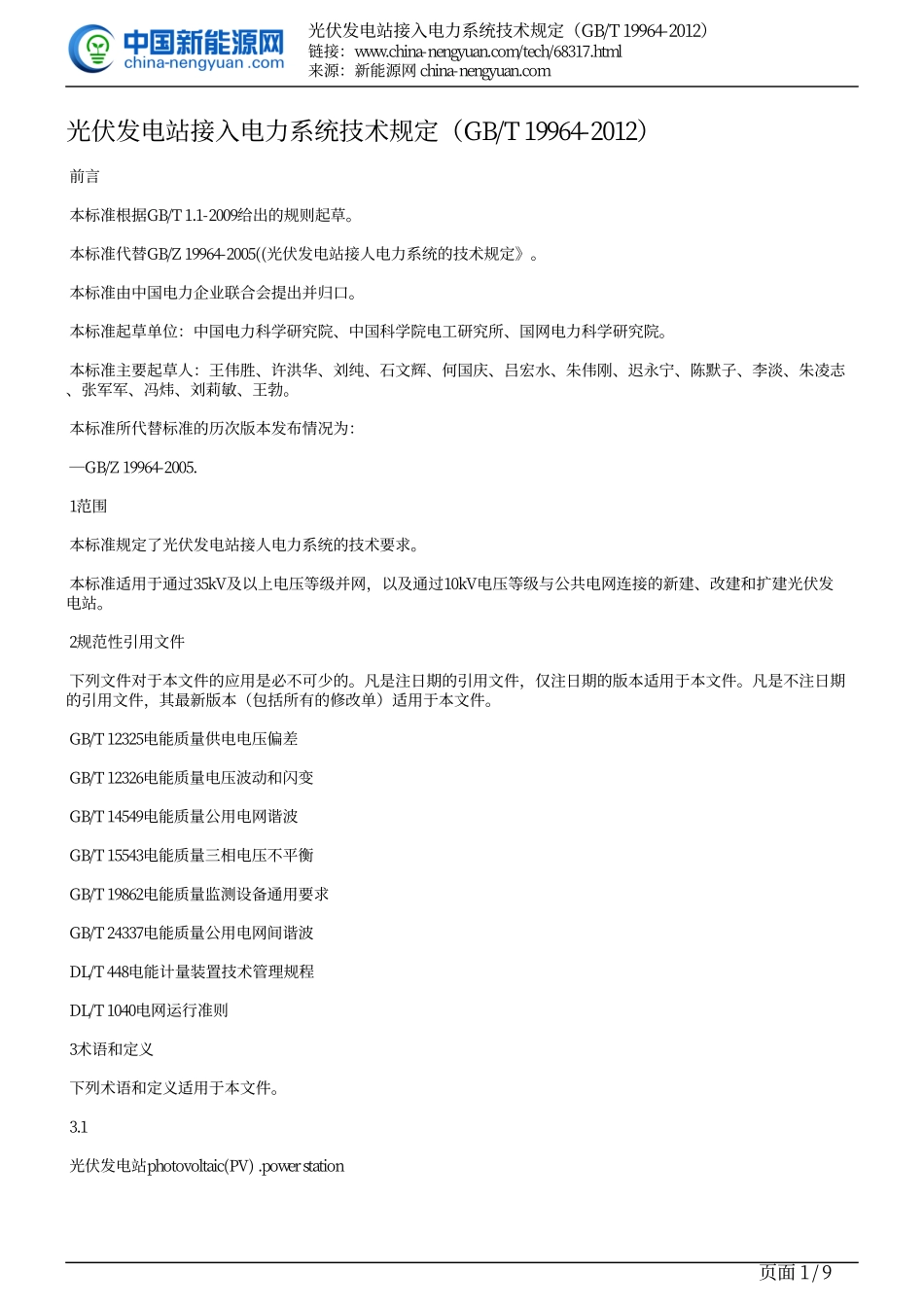

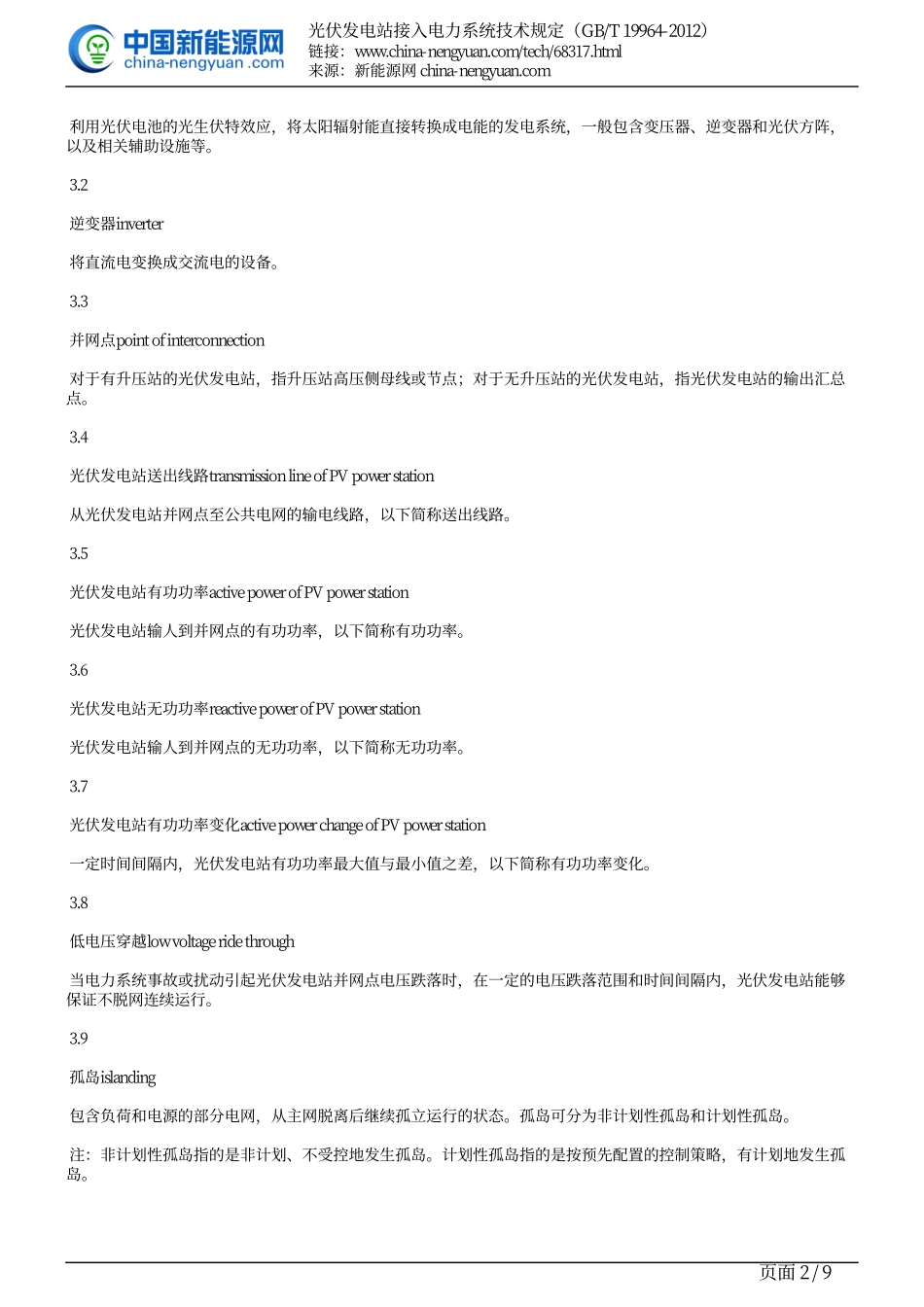

光伏发电站接入电力系统技术规定（G B/T 1996 4-2 0 12）链接：w w w.c h i n a-n e n g y u a n.c o m/t e c h/6 8 317.h t m l 来源：新能源网 c h i n a-n e n g y u a n.c o m光伏发电站接入电力系统技术规定（G B/T 1996 4-2 0 12）前言 本标准根据G B/T 1.1-2 0 0 9给出的规则起草。本标准代替G B/Z 1996 4-2 0 0 5(光伏发电站接人电力系统的技术规定。本标准由中国电力企业联合会提出并归口。本标准起草单位：中国电力科学研究院、中国科学院电工研究所、国网电力科学研究院。本标准主要起草人：王伟胜、许洪华、刘纯、石文辉、何国庆、吕宏水、朱伟刚、迟永宁、陈默子、李淡、朱凌志、张军军、冯炜、刘莉敏、王勃。本标准所代替标准的历次版本发布情况为：G B/Z 1996 4-2 0 0 5.1范围 本标准规定了光伏发电站接人电力系统的技术要求。本标准适用于通过35k V及以上电压等级并网，以及通过10 k V电压等级与公共电网连接的新建、改建和扩建光伏发电站。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。G B/T 12 32 5电能质量供电电压偏差 G B/T 12 32 6 电能质量电压波动和闪变 G B/T 14549电能质量公用电网谐波 G B/T 15543电能质量三相电压不平衡 G B/T 198 6 2 电能质量监测设备通用要求 G B/T 2 4337 电能质量公用电网间谐波 D L/T 448 电能计量装置技术管理规程 D L/T 10 40 电网运行准则 3术语和定义 下列术语和定义适用于本文件。3.1 光伏发电站p h o t o v o l t a i c(PV).p o w e r s t a t i o n 页面 1/9光伏发电站接入电力系统技术规定（G B/T 1996 4-2 0 12）链接：w w w.c h i n a-n e n g y u a n.c o m/t e c h/6 8 317.h t m l 来源：新能源网 c h i n a-n e n g y u a n.c o m 利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，一般包含变压器、逆变器和光伏方阵，以及相关辅助设施等。3.2 逆变器i n v e r t e r 将直流电变换成交流电的设备。3.3 并网点p o i n t o f i n t e r c o n n e c t i o n 对于有升压站的光伏发电站，指升压站高压侧母线或节点；对于无升压站的光伏发电站，指光伏发电站的输出汇总点。3.4 光伏发电站送出线路t r a n s m i s s i o n l i n e o f PV p o w e r s t a t i o n 从光伏发电站并网点至公共电网的输电线路，以下简称送出线路。3.5 光伏发电站有功功率a c t i v e p o w e r o f PV p o w e r s t a t i o n 光伏发电站输人到并网点的有功功率，以下简称有功功率。3.6 光伏发电站无功功率r e a c t i v e p o w e r o f PV p o w e r s t a t i o n 光伏发电站输人到并网点的无功功率，以下简称无功功率。3.7 光伏发电站有功功率变化a c t i v e p o w e r c h a n g e o f PV p o w e r s t a t i o n 一定时间间隔内，光伏发电站有功功率最大值与最小值之差，以下简称有功功率变化。3.8 低电压穿越l o w v o l t a g e r i d e t h r o u g h 当电力系统事故或扰动引起光伏发电站并网点电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行。3.9 孤岛i s l a n d i n g 包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划性孤岛。注：非计划性孤岛指的是非计划、不受控地发生孤岛。计划性孤岛指的是按预先配置的控制策略，有计划地发生孤岛。页面 2 /9光伏发电站接入电力系统技术规定（G B/T 1996 4-2 0 12）链接：w w w.c h i n a-n e n g y u a n.c o m/t e c h/6 8 317.h t m l 来源：新能源网 c h i n a-n e n g y u a n.c o m 3.10 防孤岛a n t i-i s l a n d i n g 防止非计划性孤岛现象的发生。4有功功率 4.1基本要求 4.1.1光伏发电站应具备参与电力系统的调频和调峰的能力，并符合D L/T 10 4。的相关规定。4.1.2 光伏发电站应配置有功功率控制系统，具备有功功率连续平滑调节的能力，并能够参与系统有功功率控制。4.1.3光伏发电站有功功率控制系统应能够接收并自动执行电网调度机构下达的有功功率及有功功率变化的控制指令。4.2 正常运行情况下有功功率变化 4.2.1在光伏发电站并网、正常停机以及太阳能辐照度增长过程中，光伏发电站有功功率变化速率应满足电力系统安全稳定运行的要求，其限值应根据所接人电力系统的频率调节特性，由电网调度机构确定。4.2.2 光伏发电站有功功率变化速率应不超过10 装机容量m i n，允许出现因太阳能辐照度降低而引起的光伏发电站有功功率变化速率超出限值的情况。4.3紧急控制 4.3.1在电力系统事故或紧急情况下，光伏发电站应按下列要求运行：a)电力系统事故或特殊运行方式下，按照电网调度机构的要求降低光伏发电站有功功率。b)当电力系统频率高于50.2 H2时，按照电网调度机构指令降低光伏发电站有功功率，严重情况下切除整个光伏发电站。c)若光伏发电站的运行危及电力系统安全稳定，电网调度机构按相关规定暂时将光伏发电站切除。4.3.2 事故处理完毕，电力系统恢复正常运行状态后，光伏发电站应按调度指令并网运行。5功率预测 5.1基本要求 装机容量10 M W 及以上的光伏发电站应配置光伏发电功率预测系统，系统具有0 h-7 2 h 短期光伏发电功率预测以及15m i n-4h 超短期光伏发电功率预测功能。5.2 预测曲线上报 5.2.1光伏发电站每15m i n 自动向电网调度机构滚动上报未来15m i n-4h 的光伏发电站发电功率预测曲线，预测值的时间分辨率为15m i n。5.2.2 光伏发电站每天按照电网调度机构规定的时间上报次日。时至2 4时光伏发电站发电功率预测曲线，预测值的时间分辨率为15m i n。5.3预测准确度 页面 3/9光伏发电站接入电力系统技术规定（G B/T 1996 4-2 0 12）链接：w w w.c h i n a-n e n g y u a n.c o m/t e c h/6 8 317.h t m l 来源：新能源网 c h i n a-n e n g y u a n.c o m 光伏发电站发电时段（不含出力受控时段）的短期预测月平均绝对误差应小于0.15，月合格率应大于8 0%；超短期预测第4小时月平均绝对误差应小于0.10，月合格率应大于8 5%6 无功容量 6.1无功电源 6.1.1光伏发电站的无功电源包括光伏并网逆变器及光伏发电站无功补偿装置。6.1.2 光伏发电站安装的并网逆变器应满足额定有功出力下功率因数在超前0.95一滞后0.95的范围内动态可调，并应满足在图1所示矩形框内动态可调。6.1.3光伏发电站要充分利用并网逆变器的无功容量及其调节能力；当逆变器的无功容量不能满足系统电压调节需要时，应在光伏发电站集中加装适当容量的无功补偿装置，必要时加装动态无功补偿装置。6.2 无功容量配置 6.2.1光伏发电站的无功容量应按照分（电压）层和分（电）区基本平衡的原则进行配置，并满足检修备用要求。6.2.2 通过10 k V-35k V电压等级并网的光伏发电站功率因数应能在超前0.98 一滞后0.98 范围内连续可调，有特殊要求时，可做适当调整以稳定电压水平。6.2.3对于通过110(6 6)k V及以上电压等级并网的光伏发电站，无功容量配置应满足下列要求：a)容性无功容量能够补偿光伏发电站满发时站内汇集线路、主变压器的感性无功及光伏发电站送出线路的一半感性无功之和；b)感性无功容量能够补偿光伏发电站自身的容性充电无功功率及光伏发电站送出线路的一半充电无功功率之和。6.2.4对于通过2 2 0 k V（或330 k V）光伏发电汇集系统升压至50 0 k V（或7 50 k V）电压等级接人电网的光伏发电站群中的光伏发电站，无功容量配置宜满足下列要求：a)容性无功容量能够补偿光伏发电站满发时汇集线路、主变压器的感性无功及光伏发电站送出线路的全部感性无功之和；b)感性无功容量能够补偿光伏发电站自身的容性充电无功功率及光伏发电站送出线路的全部充电无功功率之和。6.2.5光伏发电站配置的无功装置类型及其容量范围应结合光伏发电站实际接人情况，通过光伏发电站接人电力系统无功电压专题研究来确定。7 电压控制 7.1基本要求 页面 4/9光伏发电站接入电力系统技术规定（G B/T 1996 4-2 0 12）链接：w w w.c h i n a-n e n g y u a n.c o m/t e c h/6 8 317.h t m l 来源：新能源网 c h i n a-n e n g y u a n.c o m 7.1.1通过10 k V-35k V电压等级接人电网的光伏发电站在其无功输出范围内，应具备根据光伏发电站并网点电压水平调节无功输出，参与电网电压调节的能力，其调节方式和参考电压、电压调差率等参数应由电网调度机构设定。7.1.2 通过110(6 6)k V及以上电压等级接人电网的光伏发电站应配置无功电压控制系统，具备无功功率调节及电压控制能力。根据电网调度机构指令，光伏发电站自动调节其发出（或吸收）的无功功率，实现对并网点电压的控制，其调节速度和控制精度应满足电力系统电压调节的要求。7.2 控制目标 7.2.1当公共电网电压处于正常范围内时，通过110(6 6)k V电压等级接人电网的光伏发电站应能够控制光伏发电站并网点电压在标称电压的97 10 7 范围内。7.2.2 当公共电网电压处于正常范围内时，通过2 2 0 k V及以上电压等级接人电网的光伏发电站应能够控制光伏发电站并网点电压在标称电压的10 0 一110 范围内。7.3主变压器选择 通过35k V及以上电压等级接人电网的光伏发电站，其升压站的主变压器应采用有载调压变压器。8 低电压穿越 8.1基本要求 图2 为光伏发电站应满足的低电压穿越要求：a)光伏发电站并网点电压跌至0 时，光伏发电站应能不脱网连续运行0.15s;b)光伏发电站并网点电压跌至曲线1以下时，光伏发电站可以从电网切出。8.2 故障类型及考核电压 电力系统发生不同类型故障时，若光伏发电站并网点考核电压全部在图2 中电压轮廓线及以上的区域内，光伏发电站应保证不脱网连续运行；否则，允许光伏发电站切出。针对不同故障类型的考核电压如表1所示。页面 5/9光伏发电站接入电力系统技术规定（G B/T 1996 4-2 0 12）链接：w w w.c h i n a-n e n g y u a n.c o m/t e c h/6 8 317.h t m l 来源：新能源网 c h i n a-n e n g y u a n.c o m 8.3有功功率恢复 对电力系统故障期间没有脱网的光伏发电站，其有功功率在故障清除后应快速恢复，自故障清除时刻开始，以至少30%额定功率秒的功率变化率恢复至正常发电状态。8.4动
