GB∕T 51178-2016 建材矿山工程测量技术规范.pdf

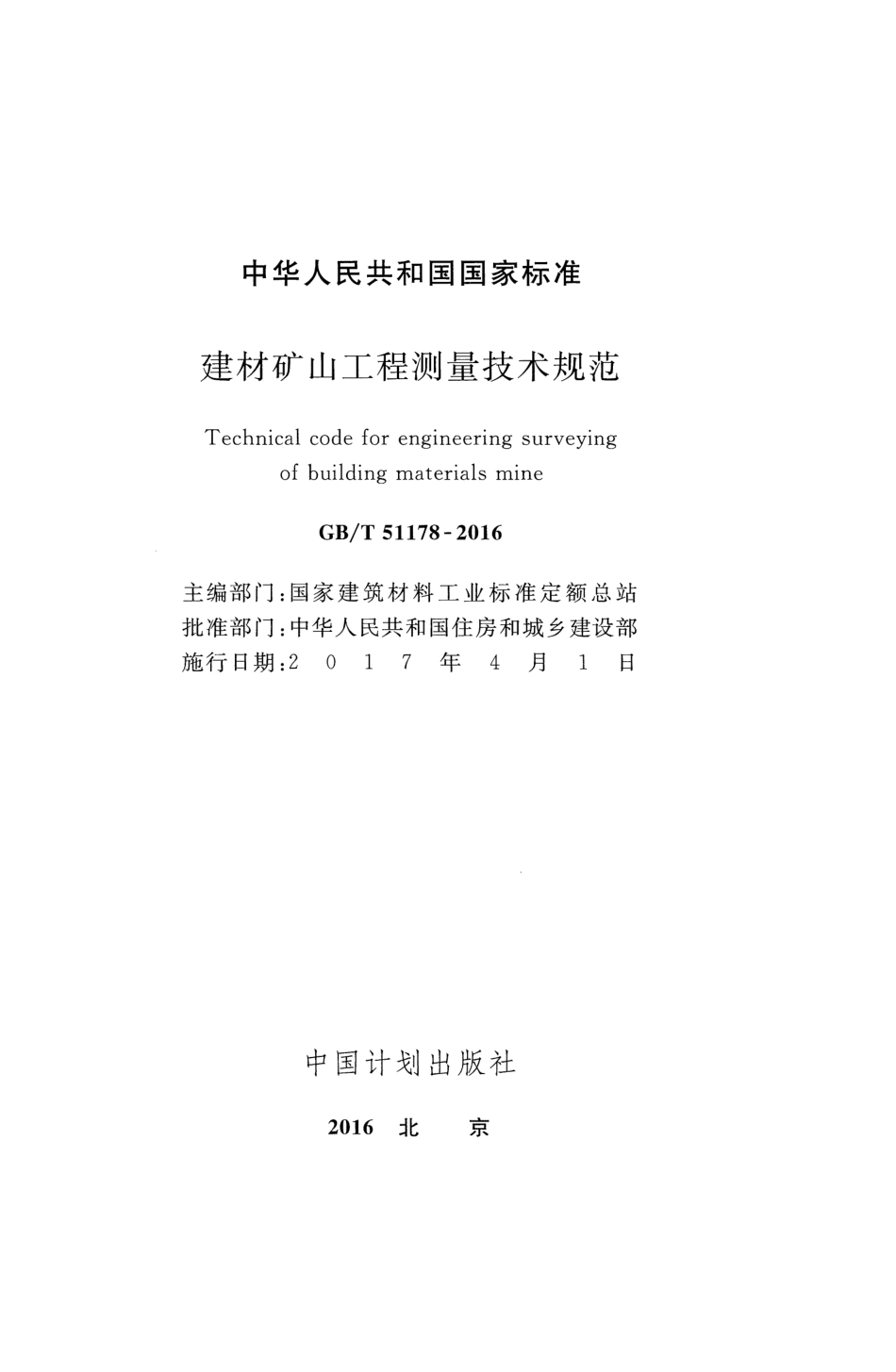

UDC P 中华人民共和国国家标准(;19 GB/T 51178-2016 建材矿山工程测量技术规范Technical code for engineering surveying of building ma terials mine 2016-08-18 发布2017-04-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准建材矿山工程测量技术规范Technical code for engineering surveying of building materials mine GB/T 51178-2016 主编部门:国家建筑材料工业标准定额总站批准部门:中华人民共和国住房和城乡建设部施行日期:2 0 1 7 年4 月1 日中国计划出版社2016北京中华人民共和国住房和城乡建设部公告第1278号住房城乡建设部关于发布国家标准建材矿山工程测量技术规范的公告现批准建材矿山工程测量技术规范为国家标准，编号为GB/T 51178-2016，自2017年4月1日起实施。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2016年8月18日目。吕本规范是根据住房城乡建设部关于印发(2013年工程建设标准规范制订、修订计划的通知)(建标(2013J6号)的要求，由建材成都地质工程勘察院、沈阳建材地质工程勘察院会同有关单位共同编制完成。本规范编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本规范共分8章和3个附录，主要内容包括:总则、术语、基本规定、设计测量、施工测量、生产运营测量、成果质量检查、成果报告编写与验收等。本规范由住房城乡建设部负责管理，由国家建筑材料工业标准定额总站负责日常管理，由建材成都地质工程勘察院负责具体内容的解释。本规范在执行过程中，如有意见和建议，请将有关资料寄送建材成都地质工程勘察院(地址:四川省成都市成华区龙潭工业园航天路36号1栋310;邮政编码:610052)。本规范主编单位、参编单位、参加单位、主要起草人和主要审查人:主编单位:建材成都地质工程勘察院沈阳建材地质工程勘察院参编单位:北京华星勘查新技术公司河南建材地质工程勘察院中国建筑材料工业地质勘查中心湖北总队浙江建材测绘院建材广州地质工程勘察院 1 苏州开普岩土工程有限公司西安建材地质工程勘察院中国建筑材料工业地质勘查中心河北总队中国建筑材料工业地质勘查中心贵州总队中国建筑材料工业地质勘查中心安徽总队中国建筑材料工业地质勘查中心湖南总队中国建筑材料工业地质勘查中心广西总队山东建材勘察测绘研究院中国建筑材料工业地质勘查中心山西总队中国建筑材料工业地质勘查中心江西总队中国建筑材料工业地质勘查中心宁夏总队建材昆明地质工程勘察院天水三和数码测绘院参加单位:中国建筑材料工业地质勘查中心中国建筑材料工业地质勘查中心四川总队中国建筑材料工业地质勘查中心辽宁总队福建广闽建设工程有限公司主要起草人:孙铁钢宋春振刘俊杜荣库余小燕刘文朝顾晓林吴汉志金国胜柳家友陈浩光王志超王金勇赵志翔刘佳祥刘立新杨文雅孔晓峰刘博远国义丁忠安钟志平李九玲吕志伸王建熊开民庄宏坤宋凯王洪曹徊龙骆新民王祥超蒋晓静王忠主要审查人:陈正国施敬林李峰黄东方张宗清谢东刘晓理郭定马元海秦岩宾蒋琪 2 目次1总则(1)2术语(2)3 基本规定(们4 设计测量(们4.1 一般规定(们4.2 地形测量(8)4.3 定位测量和断面测量(们4.4 设计测量成果(们5 施工测量u5.1 一般规定(10)5.2 一般工程的施工测量(10)5.3 采矿场工程的施工测量(12)5.4 开拓运输及破碎输送工程的施工测量门的5.5 废石场工程和尾矿库工程的施工测量05)5.6 竣工总图的编绘与实测(17)6 生产运营测量门的6.1 一般规定门的6.2 开采现状测量门的6.3 采矿场边坡监测(20)6.4 重要工程的监测(20)6.5 地下采空区地面位移监测(20)6.6 矿山闭坑现状测量.(22)7 成果质量检查(23)8 成果报告编写与验收(2日8.1 一般规定(2日8.2 成果报告的编写(2日8.3 成果提交白的8.4 成果验收U的附录A井下平面控制测量u附录B井下高程控制测量U的附录C技术设计的编写要求(36)本规范用词说明刊的引用标准名录(39)附:条文说明(41)2 Contents 1 Ge口eralprovisions(1)2 Terms(2)3 Basic requirements(3)4 Survey in design phase(8)4.1 General requirements(8)4.2 Topographic survey(8)4.3 Positioning survey and profile survey.(9)4.4 Results of design phase survey(9)5 Survey in construction phase(10)5.1 General requirements(10)5.2 Construction survey of general engineering(10)5.3 Construction survey of quarry.(12)5.4 Construction survey of development transportation and crushing co丑veyor(14)5.5 Construction survey of waste dump area and tailing reservoir(15)5.6 Compilation and actual measurement of completion general map(17)6 Survey in production operation phas巳(18)6.1 General requirements(18)6.2 Status survey of mine exploitation门的6.3 Monitoring of mining field slope 白的6.4 Monitoring of important engineering(20)6.5 Monitoring for ground displacement of underground 3 mined out area(20)6.6 Status survey of mine closed pit(22)7 Quality inspection of the results(23)8 Preparation of the results report and acceptance of the results(25)8.1 General requirements(2日8.2 Preparation of results report(25)8.3 Submission of results.(26)8.4 Acceptance of results 的Appendix A Underground horizontal control survey(30)Appendix B Underground vertical control survey(34)Appendix C Requirements of technical design preparat10n(36)Explanation of wording in this code(38)List of quoted standards(39)Addi tion:Explana tion of provisions(41)4 1总则1.0.1 为统一建材矿山工程测量的技术要求，做到技术先进、保证质量、安全适用、经济合理，制定本规范。1.O.2 本规范适用于建材矿山工程建设和生产运营期间的测量工作。1.O.3 建材矿山工程建设和生产运营期间应进行工程测量。1.O.4 建材矿山工程测量技术除应符合本规范的规定外，尚应符合国家现行有关标准的规定。1 2术语2.0.1 设计测量survey in design phase 建材矿山工程建设在设计阶段所需测量工作的统称。2.0.2 施工测量survey in construction phase 建材矿山工程建设在施工阶段所需测量工作的统称。2.0.3 生产运营测量survey in production operation phase 建材矿山在生产运营阶段所需测量工作的统称。2.0.4 全球导航卫星系统global navigation satellite system 所有在轨工作的卫星导航系统的总称，简称GNSS。2 3基本规定3.0.1 建材矿山工程测量宜分为设计测量、施工测量和生产运营测量。3.0.2 建材矿山工程根据采矿方式可分为露天采矿工程和地下采矿工程。3.0.3 建材矿山工程分类应按表3.O.3的规定确定。表3.0.3建材矿山工程分类工程类别工程内容普通建筑工程附属厂房、公共建筑等土(石)方工程;场地平整工程;基坑、基槽、管沟工程，一般工程电力供应及排水系统采准剥离工程;竖井工程;巷道工程;贯通工程;天井、采矿场工程溜井、响室;竖井井筒装备安装和井架、井塔施工开拓运输及破碎输送工程矿山道路;带式输送机、运矿索道废石场工程、尾矿库工程拦挡坝工程3.O.4 建材矿山工程建设规模根据矿石年开采量可分为大型、中型和小型。3.O.5 矿山工程控制测量应采用2000国家大地坐标系统，特殊情况也可根据实际情况选用其他坐标系统。3.0.6 矿山工程控制测量成果数字取位要求应符合表3.0.6的规定。表3.0.6控制测量成果数字取位要求|角度()I 长度恼)坐标(m)I 3.O.7 地面平面控制测量应符合下列规定:3 1 测区地面各等级平面控制网宜采用全球导航卫星系统(GNSS)定位测量和电磁波测距导线测量;2 静态GNSS定位测量应符合现行国家标准工程测量规范GB 50026的有关规定;动态GNSS定位测量应符合现行行业标准全球定位系统实时动态测量(RTK)技术规范)CH/T2009的规定;3 电磁波测距导线测量应符合现行国家标准工程测量规范)GB50026的有关规定;4 元特殊要求时，测区首级平面控制网的精度等级应符合表3.0.7的规定;表3.O.7 测区首级平面控制网的精度等级矿山工程建设规模大型中型、小型测区首级平面控制网的精度等级静态GNSS定位测量不低于四等不低于一级电磁波测距导线测量不低于四等不低于一级5 测区内平面控制测量投影长度变形值不应大于2.5cm/km。3.0.8 地面高程控制测量应符合下列规定:1 测区地面首级高程控制网宜采用水准测量、电磁波测距三角高程测量和GNSS拟合高程测量，并应符合现行国家标准工程测量规范)GB50026的有关规定;2 电磁波测距三角高程测量和GNSS拟合高程测量宜与平面控制同线路进行;3 无特殊要求时，测区地面首级高程控制网的精度等级应符合表3.0.8的规定;表3.0.8测区地面首级高程控制网的精度等级矿山工程测区地面首级高程控制网的精度等级建设规模水准测量电磁波测距三角高程测量GNSS拟合高程测量大型不低于四等不低于四等中型、小型不低于五等不低于五等不低于五等水准测量的精度要求.4.4 高程控制点的间距宜控制在1km3km之间，但一个测区及周围至少应有3个高程控制点。3.O.9 各等级平面和高程控制点应埋设固定标石。点位在基岩露头区可采用凿石制点，点位在非基岩露头区可埋设普通标石或采用了昆凝土现场浇注。标石应稳定且易于长期保存。标石规格宜按现行国家标准工程测量规范)GB50026的有关规定执行。3.0.10 井下平面控制测量应符合本规范附录A的规定，井下高程控制测量应符合本规范附录B的规定。3.0.11 地形图测量应符合下列规定:1 地形图比例尺选用宜按表3.0.11-1的规
