GB 14287.3-2014 电气火灾监控系统 第3部分：测温式电气火灾监控探测器.pdf

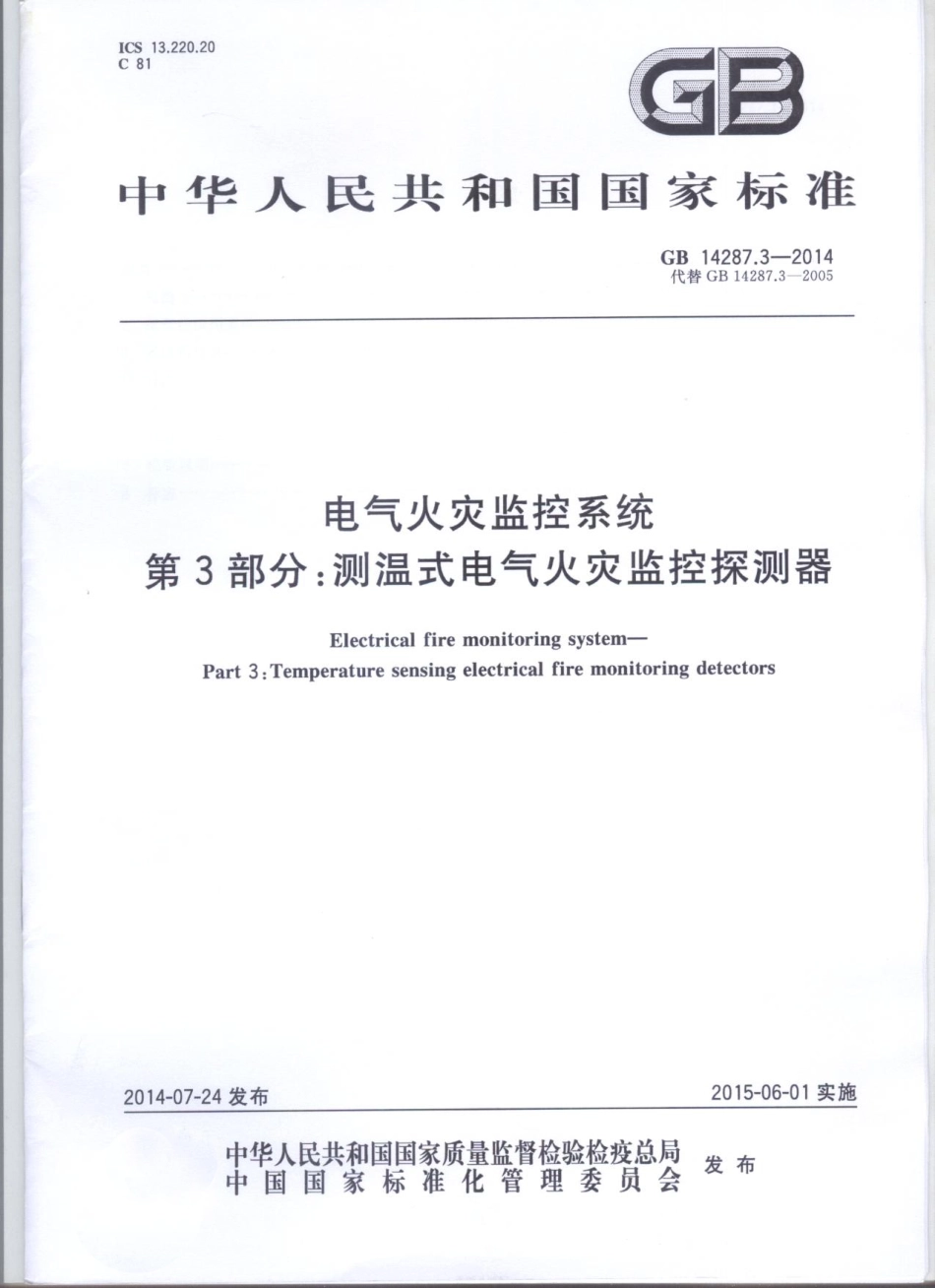

1CS13.220.20C81GB中华人民共和国国家标准GB14287.3-2014代替GB14287.3-2005电气火灾监控系统第3部分：测温式电气火灾监控探测器Electrical fire monitoring system-Part 3:Temperature sensing electrical fire monitoring detectors2014-07-24发布2015-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB14287.3-20143.4多传感器组合式电气火灾监控探测器combined multi-sensing electrical fire monitoring detector能够同时监测被保护线路中的剩余电流值和温度变化的探测器3.5测温传感器temperature sensor测量被保护线路中的温度参数变化的传感器，一般由热敏电阻或红外测温元件等组成。3.6信号处理单元signal processing unit接收温度参数的测量数据，并对数据进行分析处理的单元。4分类4.1测温式电气火灾监控探测器（以下简称探测器）按工作方式可分为：a)独立式；b)非独立式。4.2探测器按探测原理可分为：a)接触式；b)非接触式。4.3探测器按传感器类型可分为：a)单传感器式；b)多传感器组合式。5要求5.1总则探测器应按第6章规定进行试验，试验结果应符合第5章的对应要求。5.2基本性能5.2.1探测器应设有工作状态指示灯和报警状态指示灯。5.2.2独立式测器电源应采用交流电源(AC220V/50Hz),电源线输人端应设接线端子。5.2.3当被监视部位温度达到报警设定值时，探测器应在40s内发出报警信号，点亮报警指示灯。非独立式探测器的报警指示应保持至与其相连的电气火灾监控设备复位，独立式探测器的报警指示应保持至手动复位。5.2.4探测器的报警温度值应设定在45140的范围内，报警值与设定值之差的绝对值不应大于设定值的5%。5.2.5具有实时显示温度值功能的探测器显示误差不应大于5%。5.2.6非独立式探测器信号处理单元与外接的测温传感器的连接线发生断路和短路时，探测器应向与其连接的电气火灾监控设备传送故障信号。5.2.7探测器报警值可在探测器或与其相连的电气火灾监控设备上进行设置，且只能通过专用工具、密码等手段实现现场设置。5.2.8具有测量剩余电流功能的多传感器组合式探测器还应符合GB14287.2的要求。2
