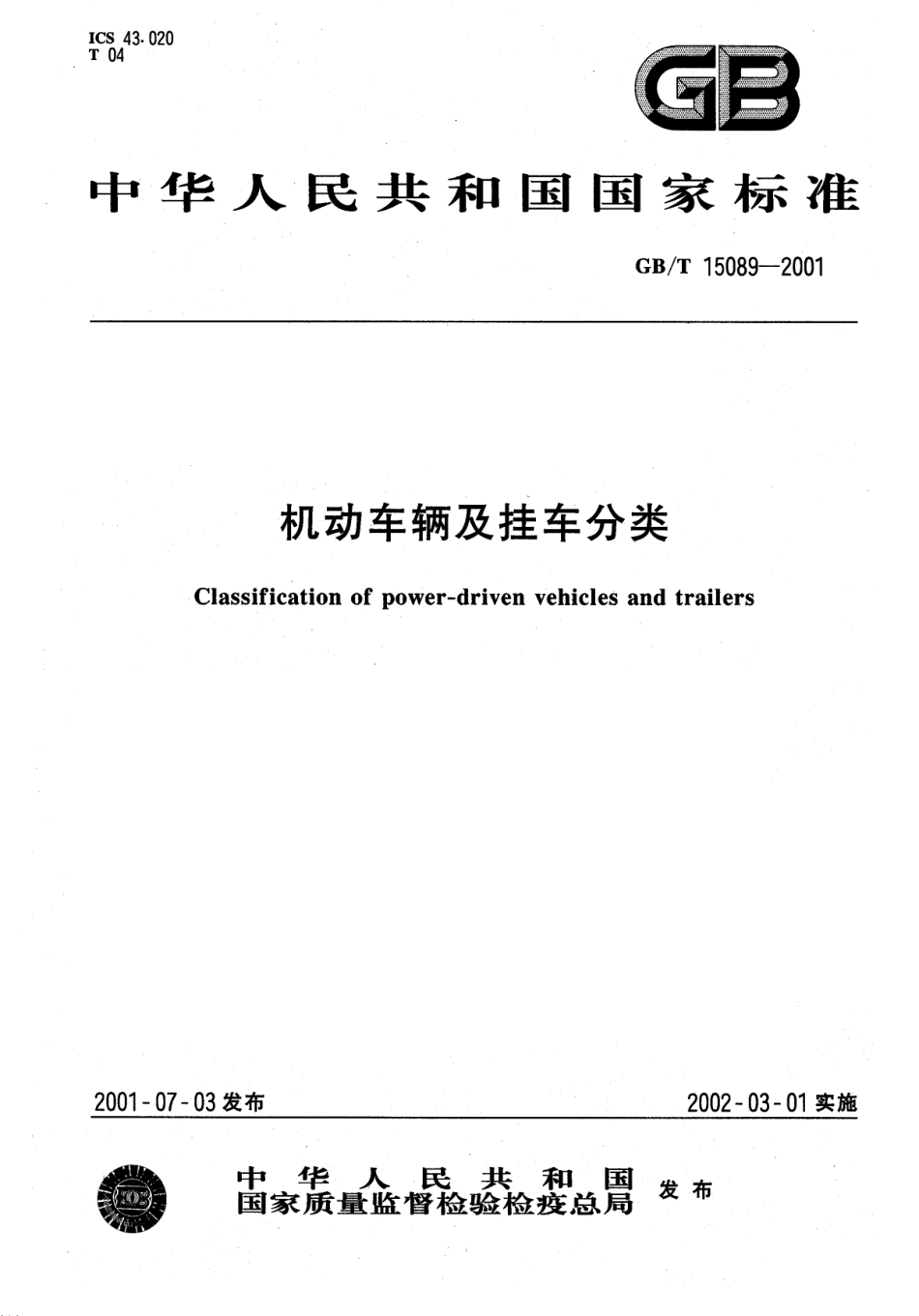

GB∕T 15089-2001 机动车辆及挂车分类.pdf

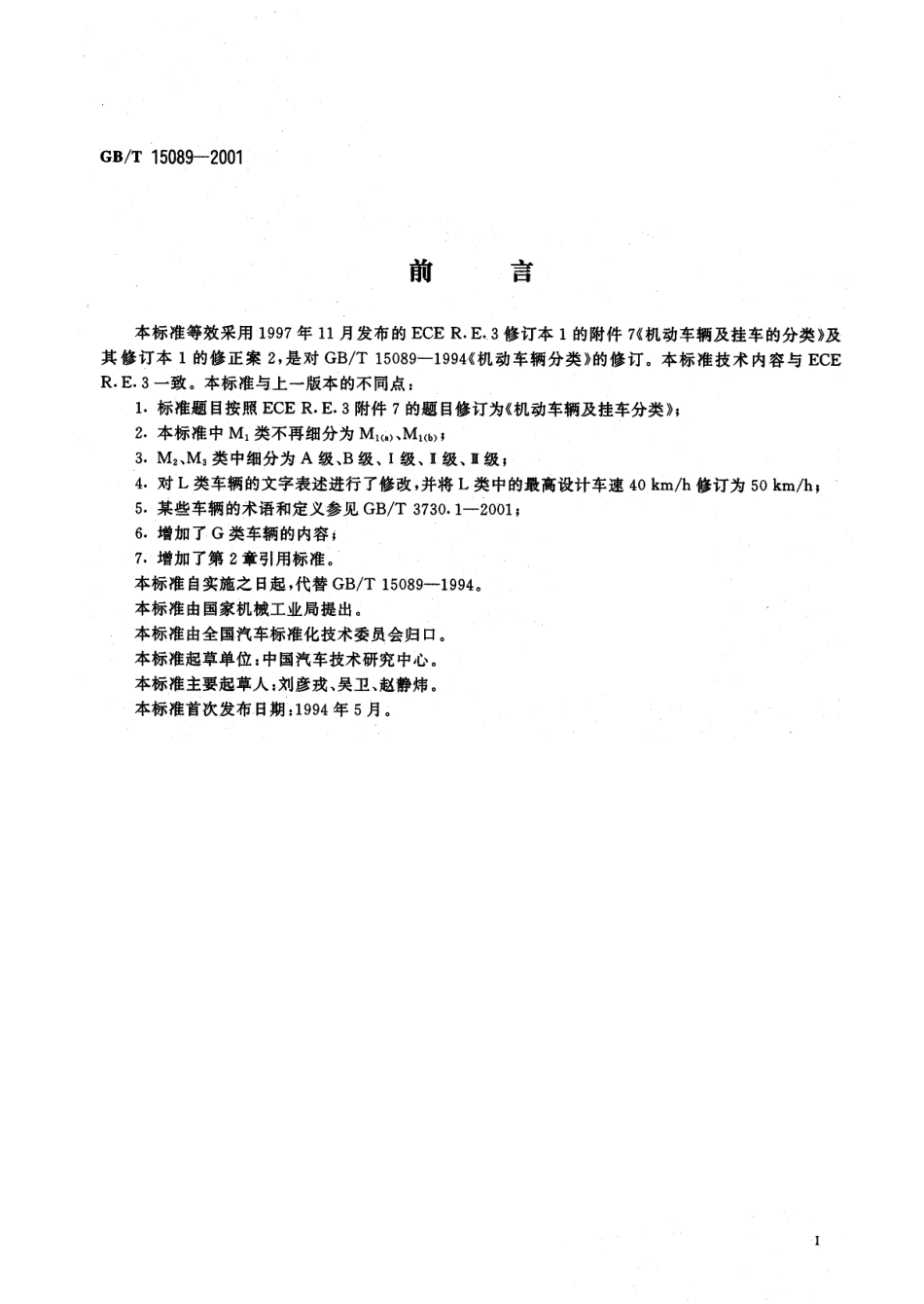

GB/T15089-2001前言本标准等效采用1997年11月发布的ECER.E.3修订本1的附件7机动车辆及挂车的分类及其修订本1的修正案2，是对GB/T15089一1994机动车辆分类的修订。本标准技术内容与ECER.E.3一致。本标准与上一版本的不同点：1.标准题目按照ECER.E.3附件7的题目修订为机动车辆及挂车分类：2,本标准中M1类不再细分为M1、M1);3.M2、M类中细分为A级、B级、I级、I级、级；4.对L类车辆的文字表述进行了修改，并将L类中的最高设计车速40km/h修订为50km/h:5.某些车辆的术语和定义参见GB/T3730.1一2001：6,增加了G类车辆的内容：7,增加了第2章引用标准。本标准自实施之日起，代替GB/T15089一1994。本标准由国家机械工业局提出。本标准由全国汽车标准化技术委员会归口。本标准起草单位：中国汽车技术研究中心。本标准主要起草人：刘彦我、吴卫、赵静炜。本标准首次发布日期：1994年5月。中华人民共和国国家标准GB/T15089-2001机动车辆及挂车分类代替GB/T15089一1994Classification of power-driven vehicles and trailers1范围本标准是对机动车辆和挂车的分类，在本标准中将机动车辆和挂车分为L类、M类、N类、O类和G类。本标准适用于道路上使用的汽车、挂车及摩托车。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所有版本均为有效。所有标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3730.2001汽车及挂车类型的术语和定义3分类3.1L类工两轮或三轮机动车辆。3.1.1L1类若使用热力发动机，其气缸排量不超过50L,且无论何种驱动方式，其最高设计车速不超过50km/h的两轮车辆。3.1.2L2类若使用热力发动机其气缸排量不超过50mL,且无论何种驱动方式，其最高设计车速不超过50km/h,具有任何车轮布置形式的三轮车辆。3.1.3L8类若使用热力发动机，其气缸排量超过50mL,或无论何种驱动方式，最高设计车速超过50km/h的两轮车辆。3.1.4L4类若使用热力发动机，其气缸排量超过50mL,或无论何种驱动方式，最高设计车速超过50km/h,三个车轮相对于车辆的纵向中心平面为非对称布置的车辆（带边斗的摩托车）。3.1.5L5类若使用热力发动机，其气缸排量超过50mL,或无论何种驱动方式，最高设计车速超过50km/h,三个车轮相对于车辆的纵向中心平面为对称布置的车辆。3.2M类至少有四个车轮并且用于载客的机动车辆。3.2.1M1类包括驾驶员座位在内，座位数不超过九座的载客车辆。中华人民共和国国家质量监督检验检疫总局2001-07-03批准2002-03-01实施1GB/T15089-2001注：对于M1类中的多用途乘用车（定义见GB/T3730.1-2001中2.1.1.8），如果同时具有其定义中规定的两个条件，则不属于M1类而是根据其质量属于N1、N2或是N3类。3.2.2M2类包括驾驶员座位在内座位数超过九个，且最大设计总质量不超过5000kg载客车辆。A级可载乘员数（不包括驾驶员）不多于22人，并允许乘员站立。B级可载乘员数（不包括驾驶员）不多于22人，不允许乘员站立。I级可载乘员数（不包括驾驶员）多于22人，允许乘员站立，并且乘员可以自由走动。I级可载乘员数（不包括驾驶员）多于22人，只允许乘员站立在过道和/或提供不超过相当于两个双人座位的站立面积。I级可载乘员数（不包括驾驶员）多于22人，不允许乘员站立。3.2.3M3类包括驾驶员座位在内座位数超过九个，且最大设计总质量超过5000kg的载客车辆。A级可载乘员数（不包括驾驶员）不多于22人，并允许乘员站立。B级可载乘员数（不包括驾驶员）不多于22人，不允许乘员站立。I级可载乘员数（不包括驾驶员）多于22人，允许乘员站立，并且乘员可以自由走动。I级可载乘员数（不包括驾驶员）多于22人，只允许乘员站立在过道和/或提供不超过相当于两个双人座位的站立面积。I级可载乘员数（不包括驾驶员）多于22人，不允许乘员站立。3.2.4说明3.2.4.1包括两个或多个不可分但却铰接在一起的铰接客车（定义见GB/T3730.1-2001中2.1.2.1.5)被认为是单个车辆。3.2.4.2为挂接半挂车而设计的牵引车（即半挂牵引车）。车辆分类所依据的质量是指处于可行驶状态的牵引车的质量，加上半挂车传递到牵引车上最大垂直静载荷，和牵引车自身最大设计装载质量（如果有的话)的和。3.3N类至少有四个车轮且用于载货的机动车辆。3.3.1N1类最大设计总质量不超过3500kg的载货车辆。3.3.2N2类最大设计总质量超过3500kg,但不超过12000kg的载货车辆。3.3.3N类最大设计总质量超过12000kg的载货车辆。3.3.4说明3.3.4.1对于为挂接半挂车而设计的牵引车辆（半挂牵引车）。车辆分类所依据的质量是处于行驶状态中的牵引车的质量，加上半挂车传递到牵引车上最大垂直静载荷，和牵引车自身最大设计装载质量（如果有的话)的和。3.3.4.2某些专用作业车（例如：汽车起重机、修理工程车、宣传车等）上的设备和装置被视为货物。3.4O类挂车（包括半挂车）。3.4.101类最大设计总质量不超过750kg的挂车。3.4.2O2类最大设计总质量超过750kg,但不超过3500kg的挂车。2GB/T15089-200134.3O3类最大设计总质量超过3500kg,但不超过10000kg的挂车。3.4.4O类最大设计总质量超过10000kg的挂车。3.4.5O2类、O3类、O4类挂车是GB/T3730.1-2001中2.2中的一种。3.4.6说明就半挂车或中置轴挂车（见GB/T.3730.1-2001中2.2.2和2.2.3）而言，对挂车分类时所依据的质量是半挂车或中置轴挂车在满载并且和牵引车相连的情况下，通过其所有车轴垂直作用于地面的静载荷。3.5G类指依据3.5.4提出的检测条件和3.5.5的定义和图示，满足本条要求的M类、N类的越野车。3.5.1M1类和最大设计总质量不超过2000kg的N1类车辆，如满足以下条件就认为是G类车辆：至少有一个前轴和至少有一个后轴能够同时驱动，其中包括一个驱动轴可以脱开的车辆。至少有一个差速锁止机构或至少有一个具有类似作用的机构。单车计算爬坡度至少为30%，此外还必须满足下列六项要求中的至少五项：接近角25；离去角20；纵向通过角20；前轴离地间隙180mm;后轴离地间隙180mm;前后轴间的离地间隙200mm。3.5.2最大设计总质量超过2000kg的N1类、N2类、M2类或最大设计总质量不超过12000kg的M类车辆，如果所有车轮设计为同时驱动（包括一轴的驱动可以脱开的车辆）或者如果满足下列三项要求，则认为是G类车辆。至少一根前轴和至少一根后轴同时用于驱动，其中包括一轴的驱动可以脱开的车辆；至少有一个差速锁止机构或至少有一个类似作用的机构；单车计算爬坡度至少为25%。3.5.3N类或最大设计总质量超过12000kg的M类车辆，如果所有车轮设计为同时驱动（包括一轴的驱动可以脱开的车辆)或满足下列要求，则被认为是G类车辆。至少有半数车轮用于驱动；至少有一个差速锁止机构或类似作用的机构单车计算爬坡度至少为25%；并且必须满足下列六项要求中的至少四项：接近角25；离去角25；纵向通过角25；前轴离地间隙250mm;后轴离地间隙250mm;前后轴间的离地间隙300mm。3.5.4载荷和检测条件3.5.4.1M1类和最大设计总质量不超过2000kg的N1类车辆必须处于可行驶状态，即带有冷却液、润滑液、燃油、工具、备用车轮和一位驾驶员。3.5.4.2除3.5.4.1中的车辆，其他车辆必须加载至最大设计总质量。3
