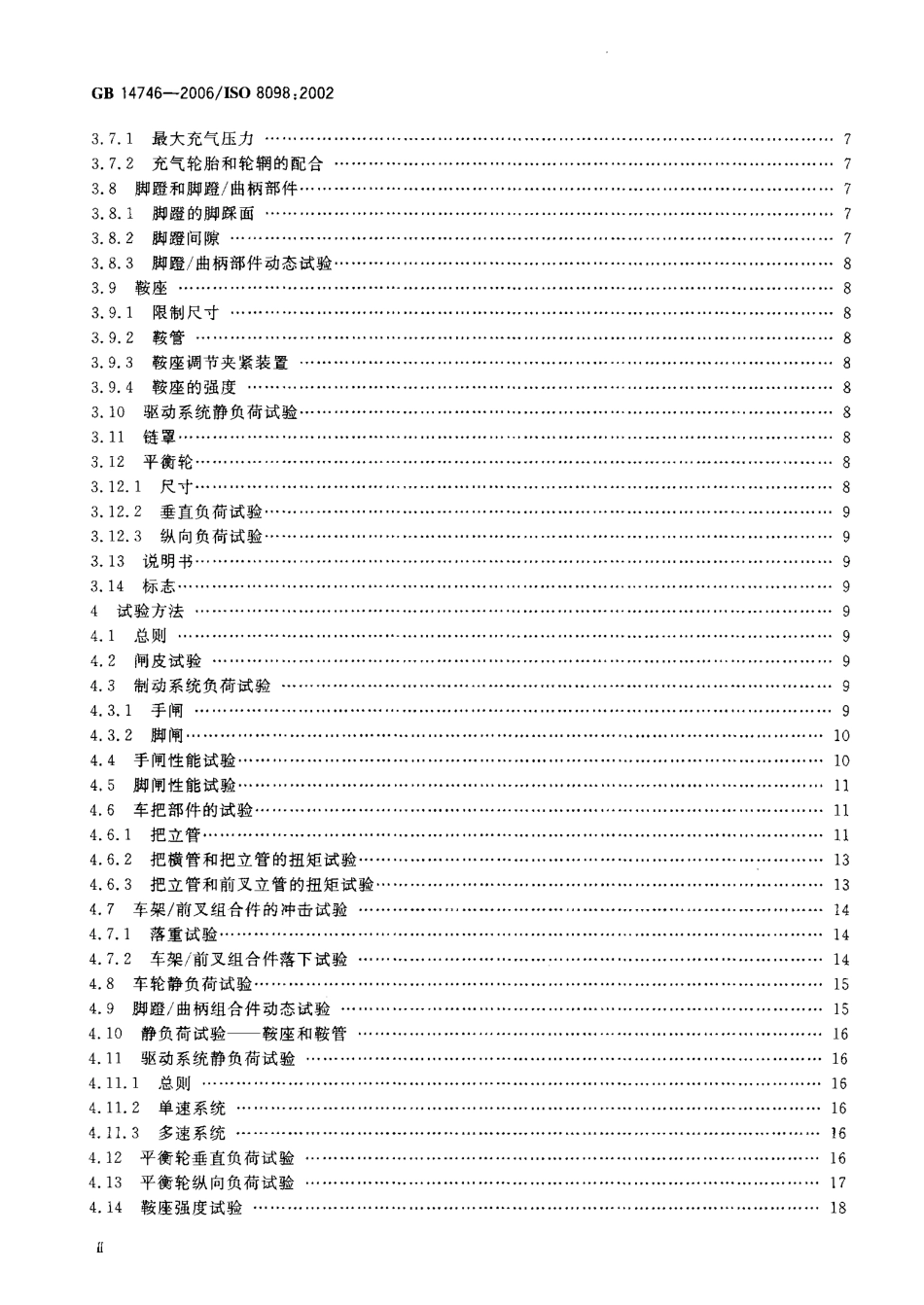

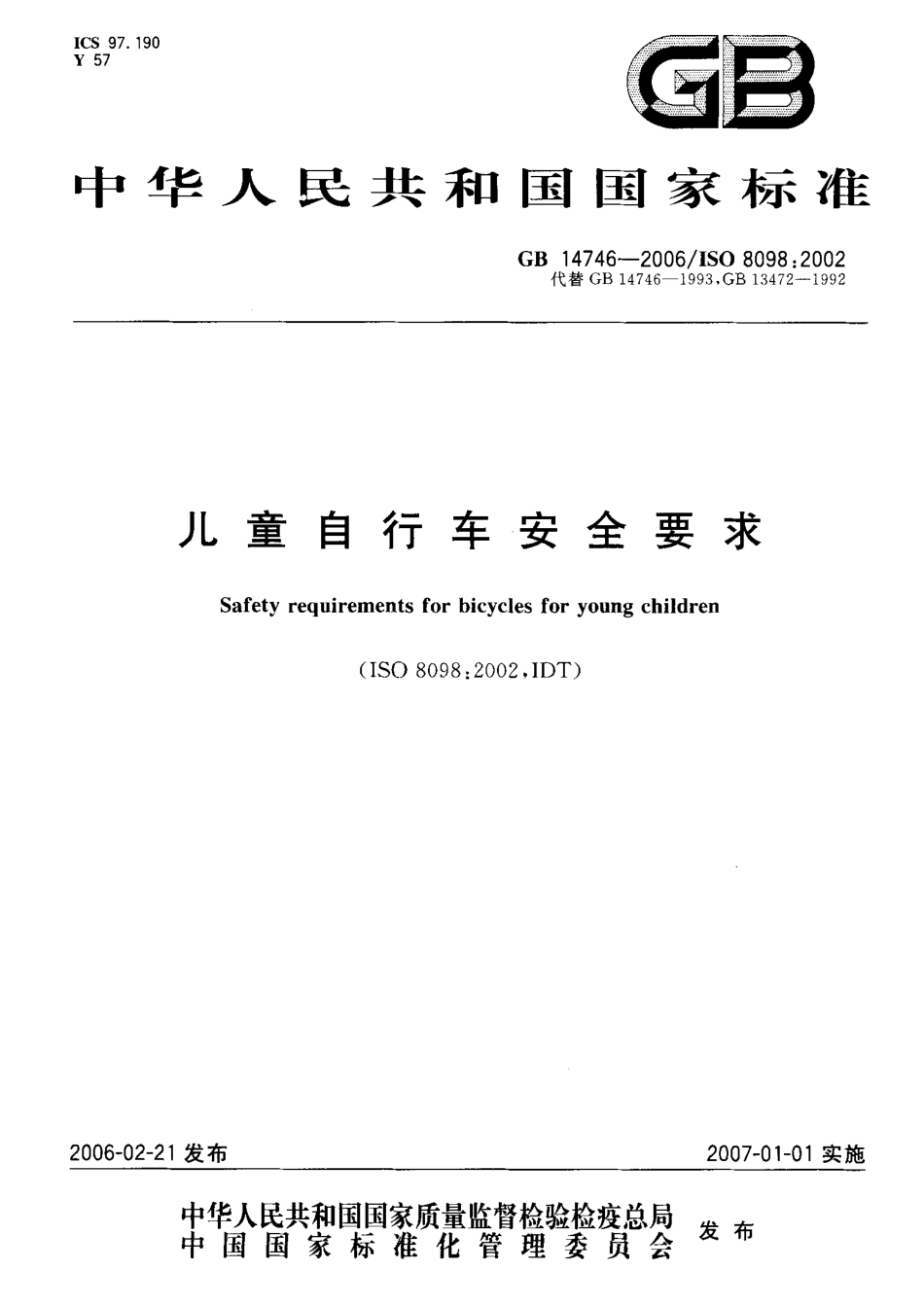

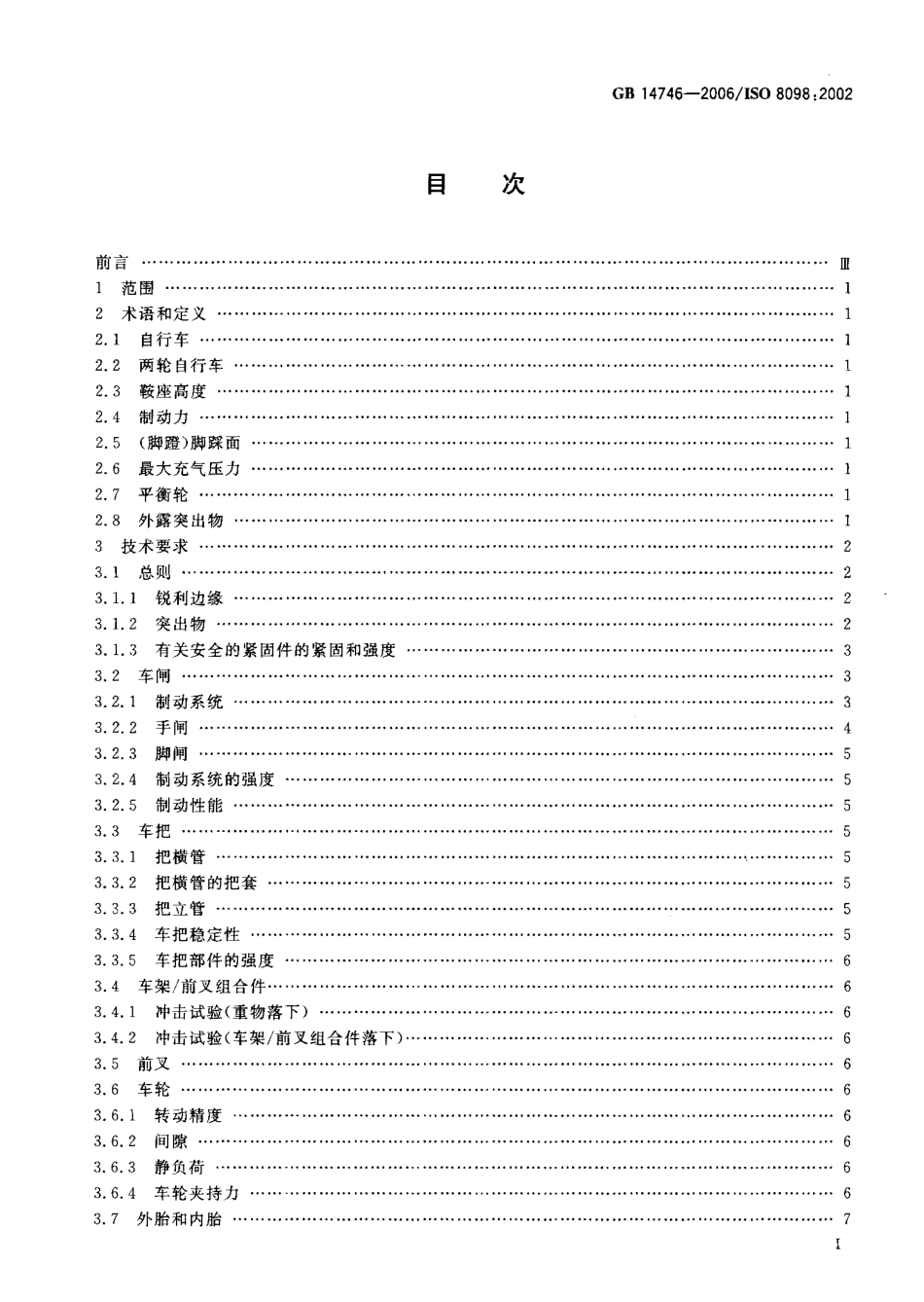

I CS 9 7.1 9 0Y 5 7石日中 华 人 民 共 和 国 国 家 标 准G B 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 2 代替 GB 1 4 7 4 6-1 9 9 3,GB 1 3 4 7 2-1 9 9 2儿 童 自 行 车 安 全 要 求S a f e t y r e q u i r e m e n t s f o r b i c y c l e s f o r y o u n g c h i l d r e n(I S O 8 0 9 8:2 0 0 2,I DT)2 0 0 6-0 2-2 1 发布2 0 0 7-0 1-0 1实施中华人民 共 和国国 家质 量监 督检验 检 疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 2目次JJ.一一j一月 il 舀1 范 围2 术语和定义 ，12.1 自行车 ，12.2 两轮自行车 ，.，.12.3 鞍座高度 12.4 制 动力 ，12.5(脚蹬)脚踩面 .。，二 12.6 最大充气压力 ，12.7 平衡轮 ，12.8 外露突出物 ，.，.，.，。13 技术要求 ，23.1 总则 ，1 ，。1 ，。，23.1.1 锐利边缘 ，一23.1.2 突出物 ，23.1.3 有关安全的紧固件的紧固和强度 ，.，.33.2 车闸 ，33.2.1 制动系统 ，.，.33.2,2 手 闸 ，43.2.3 脚 闸 ，53.2.4 制动系统的强度 ，53.2.5 制动性能 ，.，.53.3车把 。，53.3.1 把横管 ，.，二53.3.2 把横管的把套 ，.53.3.3把立管 ，4 ，一53.3.4 车把稳定性 ，.，53.3.5 车把部件的强度 ，.，63.4 车架/前叉组合件 ，.63.4.1 冲击试验(重物落下)，.63.4.2 冲击试验(车架/前叉组合件落下卜 ，63.5 前叉 ，63.6 车轮 ，63.6.1 转动精度、，.，63.6.2间隙 ，63.6.3 静负荷 -，二63.6.4 车轮夹持力 ，.卜 二63.7外胎和 内胎 .7GB 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 23.7.1 最大充气压力 ，.，.73.7.2 充气轮胎和轮辆的配合 .73.8 脚蹬和脚蹬/曲 柄部件 ，.，.，.73.8.1 脚蹬的脚踩面 ，.，.，.73.8.2 脚蹬间隙 ，73.8.3 脚蹬/曲柄部件动态试验 。，.，83.9 鞍座 ，83.9.1 限制尺寸 ，83.9.2鞍管.83.9.3 鞍座调节夹紧装置，83.9.4 鞍座的强度 ，.83.1 0 驱动系统静负荷试验.83.n链罩，83.1 2 平衡轮 “，4 ，83.1 2.1 尺寸 ，83.1 2.2 垂直负荷试验 ，.93.1 2.3 纵向负荷试验，.，.，.93.1 3 说明书 ，93.1 4 标志 ，94 试验方法 94.1 总则 -94.2 闸皮试验 ，94.3 制动系统负荷试验，“，1“，.94.3.1 手闸 ，94.3.2 脚闸 ，。1 04.4 手闸性能试验 、，.，.1 04.5 脚闸性能试验，1 14.6 车把部件的试验 ，.，1 14.6.1 把立管 ，1 14.6.2 把横管和把立管的 扭矩试验 ，.1 34.6.3 把立管和前叉立管的 扭矩试验 ，.，.，.1 34.7 车架/前叉组合件的冲 击试验 】。】。，一，一 卜.1 44.7.1 落重试验 。，1 44.7.2 车架/前叉组合件落 下试验 ，.，.1 44.8 车轮静负荷试验 ，.1 54.9 脚蹬/曲 柄组合件动态 试验 ，.1 54.1 0 静负荷试验 鞍座和鞍管 。.1 64.1 1 驱动系统静负荷试验 ，.1 64.1 1.1 总则 ，1 64.1 1.2 单速系统 ，、，1 64.1 1.3 多速系统 1 ，。，。，一1 64.1 2 平衡轮垂直负荷试验 ，1 64.1 3 平衡轮纵向负荷试验 ，.，.，.1 74.1 4 鞍座强度试验 ，.，.1 8GB 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 2月U吕 本标准的第 3 章技术性条款为强制性条款，其余条款为推荐性条款。本标准等同采用国际标准I S O 8 0 9 8:2 0 0 2(少 七 童自行车安全要求。本标准适用于四岁至八岁的儿童骑行的儿童自行车(鞍座高度在 4 3 5 m m和 6 3 5 m m之间)。这类自行车不能用于公路骑行，因此不应推定它须要具有适用于作公路骑行用的装备(鞍座高度小于4 3 5 mm的玩具自行车应符合 G B 6 6 7 5 国家玩具安全技术规范 的要求)。凡符合本标准要求的儿童自行车就不是玩具自行车，因此也不属于玩具安全的范畴。本标准不适用于进行特技骑行的儿童自行车。本标准与 G R 1 4 7 4 6-1 9 9 3 相比主要变化如下:对突出物给予更详尽的说明，并配图示例;(3.1.2)增加了有关紧固件的安全要求;(3.1.3)-提高了制动系统的要求;(3.2.1.1)增加对于把套的要求;(3.3.2)提高了车架/前叉 组合件的强度要求;(3.4)提高车轮转动精度的 要求;(3.6.1.2;3.6.1.3)一 一 加大车轮装配后，轮胎与车架、前叉、泥板或泥板附件间的间隙，免遭手指夹人;(3.6.2)一 一 增加车轮夹持力的要求;(3.6.4)增加鞍座强度要求(3.9.4)本标准自实施之日 起，代替 GB 1 4 7 4 6一 1 9 9 3 钊L 童自行车安全要求,G B 1 3 4 7 2-1 9 9 2(R MX儿童自行车安全要求 本标准由中国轻工业联合会提出。本标准由全国玩具标准化技术委员会归口。本标准起草单位:北京中轻联认证中心、上海自行车研究所、广州出入境检验检疫局工业品检测技术中心、好孩子儿童用品有限公司、广东省佛山市南海区永华车业有限公司 本标准主要起草人:阮志诚、李炳忠、李骏奇、张承斌、王旭华 本标准所代替标准的历次版本发布情况为:GB 1 4 7 4 6-1 9 9 3,GB 1 3 4 7 2-1 9 9 2GB 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 2儿 童 自 行 车 安 全 要 求范 围 本标准规定了四岁至八岁年龄段的儿童自行车的术语和定义，及其部件在设计、装配和测试方面的安全和性能的要求，以及试验方法。也对儿童自行车的使用和维护说明提出了一些指导准则。本标准适用于鞍座的最大高度大于 4 3 5 m-而小于 6 3 5 mm的、凭借作用于后轮的驱动机构骑行的儿童 自行车。本标准不适用于进行特技骑行的自行车。2术语和定义 下列术语和定义适用于本标准。2.1 自行车 c y c l e 仅借骑行者的人力，主要以脚蹬驱动、至少有两个车轮的车辆。2.2 两轮自 行车 b i c y c l e 两个车轮的自行车。注:本标准中的儿童自行车是指两轮 自行车。2.3 鞍座高度 s a d d l e h e i g h t 从地平面到鞍座面的高度。测量时鞍座处于水平位置、鞍管应调节到最小插人深度的位置。2.4 制动力b r a k i n g f o r c e 制动时，阻止车轮转动的、沿轮胎的切向力。2.5 (脚蹬)脚踩面(p e d a l)t r e a d s u r f a c e 位于(骑行者)脚下的脚蹬表面。2.6 最大充 气压力 m a x i m u m i n f l a t i o n p r e s s u r e 由制造厂推荐的、能达到安全和发挥有效性能的最大轮胎压力。2.7 平衡轮s t a b i l i z e r s 可取下的辅助轮，装上后有助于骑行者保持平衡2.8 外露突出 物 e x p o s e d p r o t r u s i o n 是指这样的一种突出物体，由于其位置和刚性，当骑行者在正常骑行时若与它大力碰撞，或者当骑行者意外地跌倒在它上面，会对骑行者造成伤害。1GB 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 2技术要 求3.1总则3.1.1锐利边缘 在正常的骑行、搬运和维修时，凡骑行者的身体部分 如手和腿，可能触及的外露边缘，均不应有锐利 边缘3.1.2突出物3.1.2.1 外露突出物 除了a)-f)所列举的部件外 经组装后几长度(见图 1 的 L)大于 8 m m的刚性外露突出物，其尾端均应倒圆，倒圆半径K应大于或等于6.3 mm,这类突出物的尾端较大尺寸A应大于或等于1 2.7 m m.较小尺寸 B应大于或等于 3.2 mm，见图 1,a)链轮上的前拨链机构;h)平叉下面的后拨链机构;c)前、后轮上的轮缘闸;d)前管 卜 装有的灯架;c)反射器;f)足尖套和足尖绑带。4/注当1尺寸大干8;-时应符合图示的这些尺寸要求 图 1 突 出物 的最小尺寸示例3.1.2.2 突出物禁区、保护装置和螺钉 在儿童自行车的鞍座到鞍座前 3 0 0 m。处之间车架上管的上表面不应有突出物，但上直径小于或等于 6.4 mm的控制钢绳套管和材料厚度小于或等于 4.8 m m的套管夹可系结在上管。作为起保扩作用的泡沫缓冲衬垫允许系结在车架上，在衬垫除去之后，儿童自行车仍应符合关于突出物的要求。螺钉的螺纹突出与它配合的内螺纹部件的长度应小于或等于螺钉的一个外径尺寸。3.1.2.3 外露突出物的确定 采用尺寸如图 2 所示的测试圆柱棒(它模拟骑行者的肢体)来确定是否外露突出物GB 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 2单 位 为 毫 米 图 2 外露突出物测试圆柱棒3.1.2.4 操纵测试圆柱棒以任意姿态靠向儿童 自行车上的任何刚性突出物。如果测试圆柱棒中间5 0 m m长的部分与任何突出物接触，则该突出物应视作外露突出物，并应符合 3.1.2.1(外露突出物)的要求。需要 和不需 要符合 3.1.2.1(外露突出物)的要求 的外露 突出物，见 图 3的示例 a)应符合要求b)无须符合要求 注:图中1 为测试圆棒。图 3 外鬓突出物示例3.1.3 有关安全的紧固件的紧固和强度3.1.3.1 螺钉的紧固 用于支承系统的装配螺钉，或者用于摩电机、制动机构、泥板与车架、前叉或车把的连接螺钉，应具有可靠的锁紧装置(即锁紧垫圈、锁紧螺母、加强螺母)。3.1.3.2 最 小断裂扭矩 用于紧固把横管、把立管、把芯丝杆、鞍座和鞍管的螺栓，它们的最小断裂扭矩应大于制造厂商标称的旋紧扭矩的 5 0%p3.2东 间:.:.制动系统 最大鞍座高度大于或等于 5 6 0 mm 的儿童 自行 车 最大鞍座高度大于或等于5 6 0 mn i 的儿童自行车，不论是否装有固定传动的驱动装置，都应装有两个独立的制动系统，一个制动前轮，一个制 动后轮。GB 1 4 7 4 6-2 0 0 6/I S O 8 0 9 8:2 0 0 2 后制动系统可采用手闸或脚闸3.2.1.2 最大鞍座高度小于5 6 0 mm的儿童自行车 最大鞍座高度小于 5 6 0 m m的儿童自行车，不论是否装有固定传动的驱动装置，应至少装有一个制动 系统 如果只装有一个制动系统，应用以制动后轮 如)L 童 自行车装有两个独立的制动系统，则应一个用以制动前轮，一个用以制动后轮。后制动系统可采用手闸或脚闸。3.2.2 手闸3.2.2.1 闸把的位置 前闸把安装在把横管的右侧，后闸把安装在把横管左侧。3.2.2.2 闸把尺寸 闸把和把横管两者的外表面之间，如果把横管装有把套或其他覆盖物，则和把套或覆盖物的外表面之间的最大握闸尺寸 d，在 A点和 B点之间应小于或等于 6 0 mm，在 B点和 C点之间应小于或等于7 5 mm，见图 4,闸把若可调节，则应能调节到这些尺寸。单位 为 毫 米 n 支点 A;b L 水平长度(一8 0 m m)o 图 4 手闸
