GB∕T 29733-2013 混凝土结构用成型钢筋制品.pdf

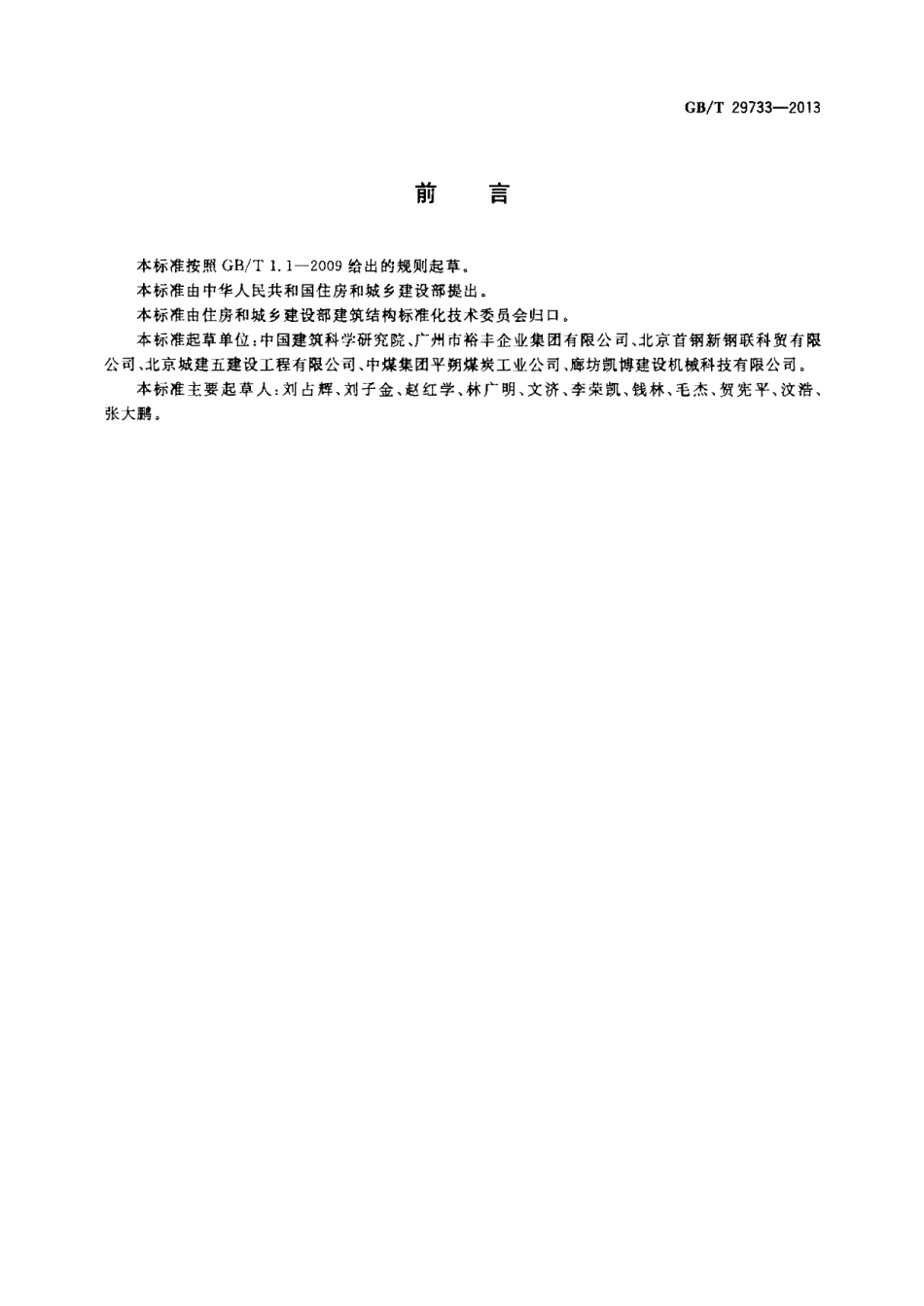

ICS 91.100.30 Q 72中 华 人 民 共 和 国 国 家 标 准GB/T 297332013混 凝 土 结 构 用 成 型 钢 筋 制 品Fabricated steel bar for concrete structures2013-09-18 发布_2014-06-01 实施中华人民共和国国家质量监督检验检疫总局%右 徽中 国 国 家 标 准 化 管 理 委 员 会GB/T 297332013 1_刖 吕本标准按照GB/T 1.12009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出。本标准由住房和城乡建设部建筑结构标准化技术委员会归CU本标准起草单位：中国建筑科学研究院、广州市裕丰企业集团有限公司、北京首钢新钢联科贸有限 公司、北京城建五建设工程有限公司、中煤集团平朔煤炭工业公司、廊坊凯博建设机械科技有限公司 本标准主要起草人：刘占辉、刘子金、赵红学、林广明、文济、李荣凯、钱林、毛杰、贺宪平、汶浩、张大鹏，GB/T 297332013混凝土结构用成型钢筋制品1范围本标准规定了混凝土结构用成型钢筋制品的术语和定义、标记、要求、试验方法、检验规则、包装、标 志和贮存、配料单和供货文件等。本标准适用于工厂化加工的混凝土结构用成型钢筋制品。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 14 99.1钢 筋 混 凝 土 用 钢 第1部分:热轧光圆钢筋GB 1 49 9.2钢 筋 混 凝 土 用 钢 第2部分:热轧带肋钢筋GB/T 1 49 9.3钢 筋 混 凝 土 用 钢 第3部分:钢筋焊接网GB 1 3 0 1 4钢筋混凝土用余热处理钢筋GB 1 3 7 8 8冷轧带肋钢筋GB 5 0 2 0 4混凝土结构工程施工质量验收规范GB 5 0 6 6 5混凝土结构工程施工规范JGJ 1 8钢筋焊接及验收规程JGJ 1 0 7钢筋机械连接技术规程YB/T 42 6 0髙延性冷轧带肋钢筋3术语和定义下列术语和定义适用于本文件。3.1成型钢筋制品 fabricated steel bar按规定形状、尺寸通过机械加工成型的普通钢筋制品，分为单件成型钢筋制品和组合成型钢筋 制品。3.2单件成型钢筋制品 single fabricated steel bar单个或单支成型钢筋制品。3.3组合成型钢筋制品 assembled fabricated stee bar由多个单件成型钢筋制品组合成二维或三维的成型钢筋制品d4标记4.1单件成型钢筋制品标记单件成型钢筋制品标记由形状代码、端头特性、钢筋牌号、钢筋公称直径、钢筋下料长度组成。1欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 297332013 /_钢筋下料长度，tnm-钢筋公称直径，mm-钢筋牌号-端头特性.一端需要接头，T1 两端需要接头，T2 两端不需要接头，不标记2010型，两 端 需 要 接 头 筋 卿 品，标 记 为：Z010 T2 H R i0/222组合成型钢直径或对角线#寸#大匕茂、设计构件编号铒璁:-的 单 件 成 型 钢 筋 制记每龄状代码、最大示 例：20丫100型，最直径501 ZGY100/150(M 600S34 55要求 5.1 般要求筋 制 品，标 记 为:14 99.2,GB 13014,GB 13783,GB 506665.1.1钢筋的规格、性能和表面质量应符1 和YB/T 4 260的规定。5.1.2成型钢筋制品表面不应有裂纹、油污、焊渣、颗粒状或片状铁锈。5.1.3成型钢筋制品的附件(如钢筋丝头保护帽、标签等）应齐全、完整，并符合国家现行标准的规定D2尺寸与重量5.2.1成型钢筋制品的尺寸应符合设计要求，尺寸偏差应符合表1的规定。欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 297332013表1成型钢筋制品允许尺寸偏差序 号项目偏 差 值1调 直 直 线 度/(m m/m)42调 直 切 断 长 度/m m士 53纵 向 钢 筋 长 度 方 向 全 长 的 净 尺 寸/m m 104弯 折 角 度/()35弯 起 钢 筋 的 弯 折 位 置/m m 206箍 筋 内 净 尺 寸/m m土 57闪 光 对 焊 封 闭 箍 筋接 头 处 弯 折 角/()在3接 头 处 轴 线 偏 移/m m 2接 头 所 在 直 线 边 直 线 度/m m 58组 合 成 型 钢 筋 制 品主 筋 间 距/m m士 10猜 筋 间 拒/m m土 20高 度、宽 度、直 径/m m士 5总 长 度/m in 2 5或 规 定 长 度0.5%的 较大 值5.2.2 成型钢筋制品的理论重量按组成钢筋公称直径和规定尺寸计算，计算时钢的密度采用 0.007 85 g/mm3。成型钢筋制品实际重量与理论重量的允许偏差为 6%。5.3成型质量5.3.1钢筋调直、受力钢筋弯折处弯弧内直径应符合GB 50204和GB 50666的规定。5.3.2箍筋、拉筋应符合GB 50204和GB 50666的规定。5.3.3钢筋机械连接丝头和接头应符合JGJ 107的规定。5.3.4钢筋焊接连接接头应符合JGJ 18的规定。5.3.5组合成型钢筋制品应符合GB/T 14 99.3、GB 50204和GB 50666的规定.6试验方法6.1钢筋的规格、性能和表面质ft按 GB 14 99.1,GB 14 99.2、GB 13014,GB 13788、GB 50666 和 YB/T 4 260 的规定进行试验。6.2成型钢筋制品外观目测。6.3成型钢筋制品附件目测。6.4成型钢筋制品尺寸偏差用钢尺、卷尺、角度尺测量。3欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 2973320136.5成型钢筋制品重量偏差用电子衡器测量。6.6成型钢筋制品成型质量按GB/T 14 99.3、GB 50204,GB 50666 JG J 18和JGI 107规定的检验项目、试验方法进行试验。7 检验规则7.1检验要求，7.1.1成 型 钢 筋 制 品 应 进 行 验7.1.2每批由同一规格y 7.1.3出厂检验的1形#型钢筋制品组成。每30 t 样方法、试验方法和判定依据见表230 t按一批计。表2检验项目、抽样方法、试验方法和判定依据序号样方法判定依据S；-5b GB 130146B37S8l V/T 规 按 批 _行 检 声 和 验 任 意、但不少f 3件 丨 i 5.1.进Vs#和(批6取5.1 应按批进行_收，每批抽取3个试样5.2.成型钢筋制按 GB/T 14 99.3、GB 50204,GB 50666 JGJ 18和JGJ 107的规定执行7.2判定规则9.1,GB 14 99.2、GB 13014,GB 13738 和7.2.1 YB/T 4 260的规定。7.2.2对成型钢筋制品成型质量的判定应符合GB/T 14 99.3、GB 50204,GB 50666 JG J 18和JG 107 的规定。7.2.3成型钢筋制品按7.2.1和7.2.2判定为合格后，对成型钢筋制品外观、成型钢筋制品附件、成型 钢筋制品尺寸偏差、成型钢筋制品重量偏差全部检验合格时,应判定该批为合格；当有不合格项时，则应 从该批成型钢筋制品中再取双倍试样进行不合格项的检验，复验结果全部合格时，该批成型钢筋制品仍 应判定为合格。复验仍有不合格项时，对该批成型钢筋制品应逐件检查。包装、标志和贮存1每捆成型钢筋制品应捆扎均匀、整齐、牢固，必要时加刚性支撑或支架。4欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 29733 20138.2每捆成型钢筋制品应在明显处悬挂标签，且不少于二个，标签内容至少应包含工程名称、成型钢 筋制品标记、数量、示意图及主要尺寸、生产厂名、生产日期、使用部位。8.3成型钢筋制品不宜露天存放，当只能露天存放时，宜选择平坦、坚实的场地,并应采取措施防止锈 蚀、碾轧和污染。8.4同一工程中同类型构件的成型钢筋制品应按施工先后顺序和规格分类码放整齐9配料单和供货文件9.1钢筋加工前应编制钢筋配料单，配料单内容应准确、完整。配料单参见表B.1。配料单中钢筋原材下料长度的计算方法参见附录9.2成型钢筋制品出厂时应至少提洪以下文件：所用材料的检验合格报告；成型钢筋制品质量证明书，参见表B.2;-成型钢筋制品出厂合格证；一一配送清单。配送清单至少应包括工程名称与应用结构部位、标记与数量、配送日期。欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 297332013附录A(规范性附录）成型钢筋制品的形状代码A.1单件成型钢筋制品形状及代码见表A.1。表A.1单件成型钢筋制品形状及代码6欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 297332013表A.1 (续)形状代码形状示意图形状代码形状汞意图301230133020f30213022303030314 0104 0114 0124 0204 0304 04 050105012flT4 0134 0214 031501150137欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 297332013表A.1 (续)8欢迎加入QQ群1023811398，免费获取更多建筑资料GB/T 297332013表A.1 (续)形状代码形状示意图形状代码形状示意图701280108020O80218030MM80311MJ1804 0804 1mm8050f-LJ Vw OS051o i注1:本 表 形 状 代 码 第 一 位 数 字 代 表 单 件 成 型 钢 筋 制 品 的 弯 折 次 数（不 含 端 头 弯 钩）。其 中8代表 岡弧 状 或蜾 旋 状 连 续 弯 曲，9代 表 所 有 其 他 弯 折（曲）类 型；注2:本 表 形 状 代 码 第 二 位 数 宇 代 表 单 件 成 塱 钢 筋 制 品 端 头 弯 钩 特 征：0无 弯 钩；1-端 弯 钩；2-两端弯 钩；注3:本 表 形 状 代 码 第 三，四 位 数 宇 代 表 单 件 成 型 钢 筋 制 品 的 形 状A.2组合成型钢筋制品形状及代码见表A.2。表A.2组合成型钢筋制品形状及代码形状代码形状示意图ZGY1009GB/T 29733 2013表A.2(续)形状代码形状示意图ZGY200ZGJ100ZGF 10CZGF 110ZGF 200ZGF 210ZGD10010GB/T 297332013表A_2(续）形状代码形状汞意图ZGD200ZGT100ZGT200本 表 中 未 列 出 的 图 样 由 生 产 者 自 定 义，其 组 合 成 型 钢 筋 制 品 形 状 代 码 应 为:z n n -阿拉伯数字-阿拉伯数字-阿拉伯数字-大 写英文字母-大 写英文字母-大 写 英 文 字 母Zi)i!id7l)m 靈篇發U11GB/T 297332013附录B(资料性附录）成型钢筋制品配料单和质f t证明书B.1成型钢筋制品配料单见表B.1。表B.成型钢筋制品配料单配料单编号：第 页/共 页施工单位工程名称供货单位结构部位成型钢筋 制品代码钢筋牌号规格/mm成型钢筋制品 示意囹下 料 长 度/mm每件根数总根数总 长/m总 重/备注审核:12制表:年月日GB/T 297332013B.2成型钢筋制品质量证明书见表B.2,表B.2成型钢筋制品质量证明书13GB/T 297332013附录C(资料性附录）成型钢筋制品下料长度计算方法”C.1成型钢筋制品生产前应进行原材钢筋下料长度计算。对不同已知条件和成型钢筋制品形状，可 分别采用弯钩法或弯曲法计算。C.2弯钩法C.2.1弯钩法适用于已知混凝土构件长度，计算直构件成型钢筋制品下料长度的情况sC.2.2通过混凝土构件长度计算直条钢筋下料长度时，成型钢筋制品端部弯钩增加的下料长度应计算
