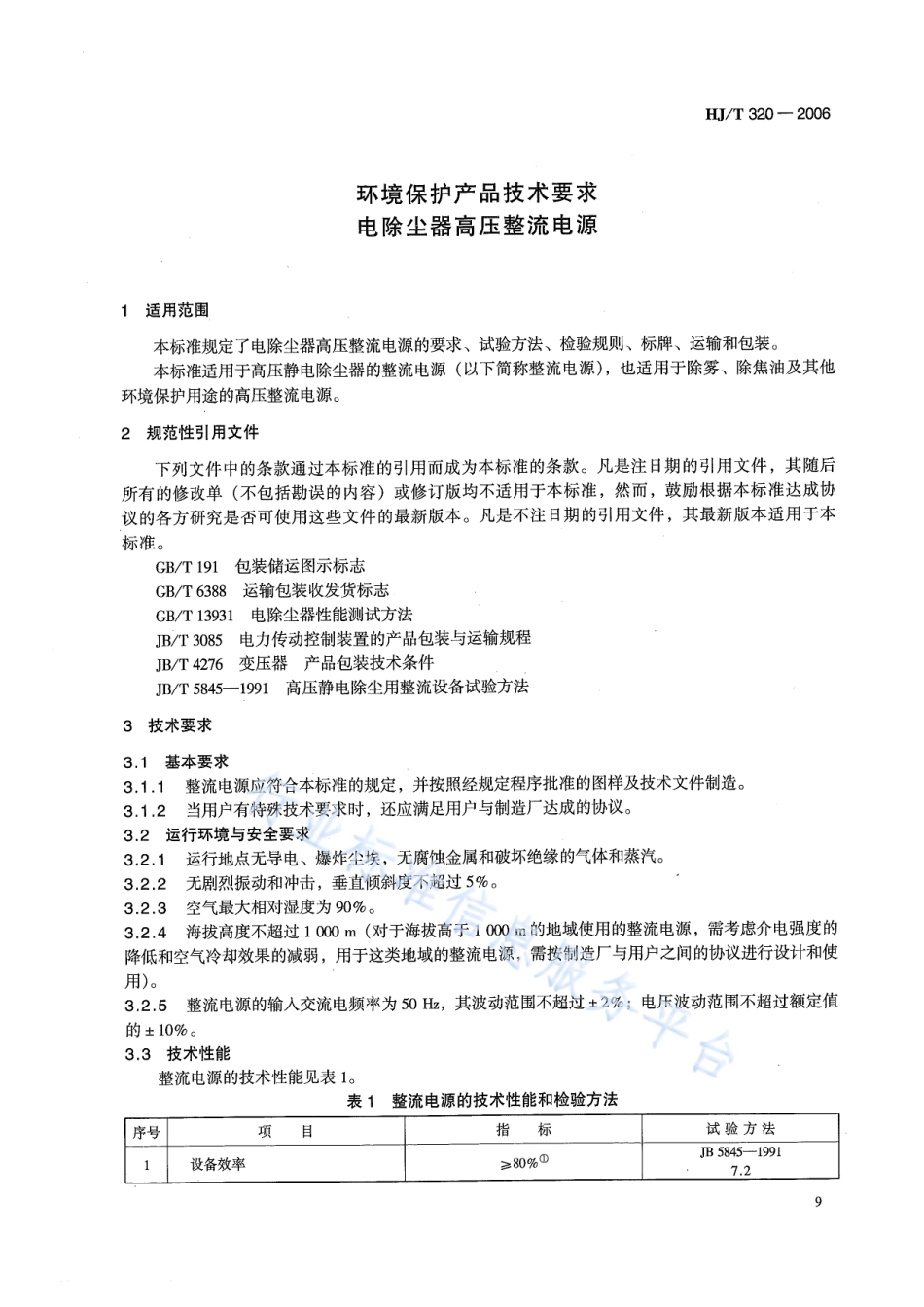

HJ中华人民共和国环境保护行业标准HJ/T320-2006代替HCRJ011-1998环境保护产品技术要求电除尘器高压整流电源Specifications for environmental protection productRectifying power for high-voltage electrostatic precipitator行业标准信息服务平台2006-11-22发布2007-02-01实施国家环境保护总局发布H/T320-2006环境保护产品技术要求电除尘器高压整流电源1适用范围本标准规定了电除尘器高压整流电源的要求、试验方法、检验规则、标牌、运输和包装。本标准适用于高压静电除尘器的整流电源（以下简称整流电源），也适用于除雾、除焦油及其他环境保护用途的高压整流电源。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志GB/T6388运输包装收发货标志GB/T13931电除尘器性能测试方法B/T3085电力传动控制装置的产品包装与运输规程JB/T4276变压器产品包装技术条件JB/T5845一1991高压静电除尘用整流设备试验方法3技术要求3.1基本要求3.1.1整流电源应符合本标准的规定，并按照经规定程序批准的图样及技术文件制造。3.1.2当用户有特殊技术要求时，还应满足用户与制造厂达成的协议。3.2运行环境与安全要求3.2.1运行地点无导电、爆炸尘埃，无腐蚀金属和破坏绝缘的气体和蒸汽。3.2.2无剧烈振动和冲击，垂直倾斜度不超过5%。3.2.3空气最大相对湿度为90%。3.2.4海拔高度不超过1000m(对于海拔高于1000m的地域使用的整流电源，需考虑介电强度的降低和空气冷却效果的减弱，用于这类地域的整流电源，需按制造厂与用户之间的协议进行设计和使用)。3.2.5整流电源的输人交流电频率为50Hz,其波动范围不超过2%：电压波动范围不超过额定值的10%。3.3技术性能整流电源的技术性能见表1。表1整流电源的技术性能和检验方法序号项目指标试验方法设备效率80%0JB5845-19917.29HJ/T320一2006续表序号项目指标试验方法2设备功率因素0.80JB584519917.2绝缘强度试验：JB5845一1991a)变压器耐压试验额定电压1.5倍，历时1min6.3b)变压器油的耐压试验40kV/min6.2c)变压器低压绕组、电抗器绕组工频2000V,历时1min,无绝缘6.4对箱壳的耐压试验击穿、闪络、异常响声3d)控制柜中工作电压大于90V的工频2000V,历时1min,无绝缘6.5.1元器件对柜壳接地端的耐压试验击穿、闪络、异常响声e)控制柜中工作电压小于90V的工频10o0V,历时1min,无绝缘6.5.2元器件对柜壳接地端的耐压试验击穿、闪络、异常响声空载试验额定电压1.5倍，历时1min,无4JB5845-1991异常响声7.3负载试验：a)模拟电场负载设备尽可能在直流输出额定电流，JB5845-1991直流输出额定电压状态下运行b)电阻性负载设备在直流输出额定电流和7.480%直流输出额定电压状态下运行上述试验稳定运行1h,应无异常现象触发装置性能试验电流波形光滑对称JB5845-19917.6闪络试验闪络频率150次/min,持续15JB5845-1991min7.7温升试验：)变压器、电抗器绕组极限温升65KJB5845-19918b)高压整流回路上层油面的最高40K7.5温升冲击短路及保护试验：JB5845-1991a)负载冲击试验在额定负载下分、合闸各50次7.8.1b)整流变压器一次侧分，合闸试给定值在零位时20次，给定值在7.8.2验（预开路冲击试验）额定输出状态时50次c)预短路冲击试验给定值在零位时10次，给定值在7.8.39额定输出状态时50次d)短路及短路冲击试验隔离开关按负载、短路的程序207.8.4)开路冲击及过电压试验隔离开关按负载、短路的程序207.8.5次10整流电源的接地电阻22GB/T13931注：当用电阻性负载进行试验时，可用效率与功率因素的乘积不小于0.64来考核。高压整流变压器和高压硅整流元件组成一体时，其极限温升应以高压整流回路为准。10
