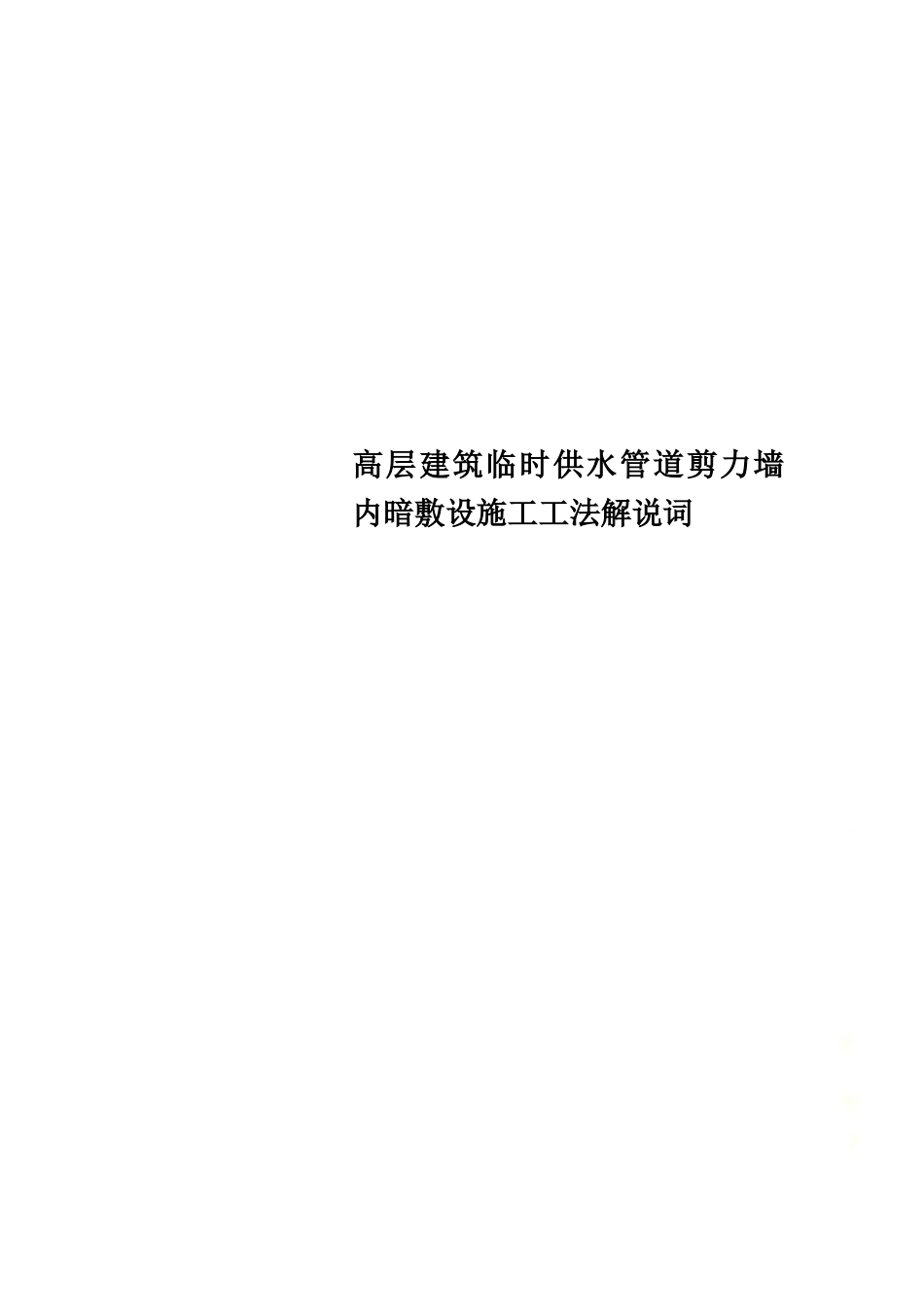

高层建筑临时供水管道剪力墙内暗敷设施工工法解说词.doc

高层建筑临时供水管道剪力墙内暗敷设施工工法解说词 陕西华山建设有限公司 1 前言 随着我国经济的高速发展，城市定位水准的提高，高层建筑的大量涌现，传统的高层建筑建设临时供水管道的敷设方式直接影响外墙立面效果或内墙、井道的装饰装修、收口和功能的实现。陕西华山建设有限公司经过长期的探索与实践，总结形成了《高层建筑临时供水管道剪力墙内暗敷设施工工法》。高层建筑临时供水管道剪力墙内暗敷设施工技术在陕西华山建设有限公司西安理工大学新建1、2、5号楼项目中应用。本工法消除了传统临时供水施工模式的弊病，提升了工地形象，提高了工作效率，降低了成本费用，绿色、节能、环保，具有显著的经济效益和社会效益，得到了建设单位、监理单位和公司的肯定与好评，是一种值得推广普及的先进施工技术。 2 工法特点 2.1本工法高层建筑临时供水管选用PPR或PE-RT塑料管原材，采用热熔连接施工技术，提高了效率，降低了成本，绿色、节能、环保。 2.2本工法高层建筑临时供水管道剪力墙内暗敷设，节省空间，无需保温，免维护，提升了工地形象，具有显著的经济和社会效益。 3 适用范围 本工法适用于工业与民用高层建筑主体结构、围护结构、装饰装修工程建设期临时供水管道、部件安装工程。 4 工艺原理 建筑工程主体结构施工的同时，利用核心区域剪力墙已绑扎好的钢筋，按照已审批的临时供水施工方案将塑料管固定在钢筋网片中央，调整管道平直度，立管高出板面300mm，便于续接管道，支管与墙体模板内侧紧密接触并做好标识，便于拆模后直接安装阀门，封堵、试压，利用变频水泵供水技术由下至上逐层供水。 5 施工工艺流程及操作要点 5.1施工工艺流程 7 支管阀门安装 5.2操作要点 5.2.1施工准备 (1)技术准备：熟悉图纸，了解工程结构，按照临时供水方案的要求确定管道暗敷设的选址位置；组织向施工人员进行技术、质量、安全交底并做好技术交底记录。 (2）物资准备：编制材料计划，组织材料进场，进场的材料应具有出厂检验合格证书和质量鉴定文件。 (3)施工设施准备：编制施工机具计划，组织施工机具进场，进场机具应完好，符合使用功能要求，需鉴定的检测计量器具应有合格、有效的鉴定证书。 (4)施工作业条件准备：搭建原材料存放库。 5.2.2管材、管件、阀门检查验收 管材、管件、阀门名称、规格、型号、数量满足计划要求，包装完好，无明显的伤痕、破损等现象。 5.2.3管道安装 (1)划线定位安装：根据已审批的临时供水方案，已确定的选址位置进行划线。临时供水管道安装位置居剪力墙中央，立管高出板面300mm，立管三通口标高距楼地面1.0m，支管端口管件PPR内丝直接与墙面相齐。 (2)固定、封堵、标识：用吊线坠、钢卷尺、水平尺将立管、支管调整平直，标高符合要求，支管端口垂直于模板。调整合格后的支、立管用绑扎丝固定在剪力墙内的钢筋上，立管固定间距0.5m，支管固定间距0.2m。立管端口用PPR球阀热熔连接封堵，支管端口用玛钢件堵头与PPR内丝直接丝扣连接封堵并与墙体模板内侧紧密接触，接触面用红油漆标识，以方便剪力墙拆模后支管堵头的查找。 5.2.4压力试验、隐蔽验收 开启变频泵，调节工作压力，排出管内气体，满足立管端口0.6Mpa的水头为宜，检查管道接口不渗漏为合格。剪力墙封模前组织隐蔽验收并形成记录。 5.2.5供水、看护 压力试验合格后，变频泵工作，满足设计压力，墙、柱、板面混凝土浇筑前、后均可使用立管端口PPR球阀供水进行冲洗、养护。封模、混凝土浇筑完成前加强看护，防止管道受损。待续接立管时，拆除PPR球阀即可。 5.2.6支管阀门安装 剪力墙拆模后，根据原有标识查找支管堵头并拆卸，安装阀门供水，满足室内用水需求。 7 材料与设备 剪力墙内暗敷设临时供水管道选用合格的PPR塑料管及配套管件，热熔连接。 8 质量控制 8.1临时供水管道材料的品种、规格、厚度与质量必须符合设计和《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002的规定。严格履行材料管理制度。 8.2安装技术人员与土建专业沟通，协调工种之间的配合，管道安装应在主体结构剪力墙钢筋绑扎完成后进行。 8.3 PPR塑料管热熔连接 8.3.1切割管材，必须使端面垂直管轴线，切割后管材断面应去除毛边和毛刺，管材与管件连接端面必须清洗、干燥、无油污。 8.3.2用钢卷尺和记号笔在管端测量并绘出熔接深度。 8.3.3加热管材、管件，当热熔焊接机加热到260℃（指示灯亮以后），将管材和管件同时推进熔接机模头内，加热时间不得少于规定时间。 8.3.4将已加热的管材与管件同时取下，迅速无旋转地直接插到所标示深度，使接头处形成均匀凸缘至冷却，形成牢固而完美的结合。管材插入不能太深或太浅，否则会造成缩径或不牢固。 8.4管道固定 用磁力吊线坠、钢卷尺、水平尺调整管道的平直度、标高，立管垂直度偏差不大于2mm/m，支管平直度偏差不大于1.5mm/m。采用绑扎丝将管道固定在剪力墙钢筋网片中央，立管固定间距0.5m，支管固定间距0.2m。 8.5管道封堵 立管端口热熔连接PPR球阀及短管，长度不大于20cm，不影响后续工作为宜。支管端口采用玛钢件堵头与PPR内丝直接管件丝扣连接并与模板面垂直紧贴，保护丝口。 8.6压力试验 开启变频泵，排出管内气体，缓慢增压至0.6Mpa，稳定1h，观察接头部位是否有渗漏现象，稳压后补压至设计的试验压力，15min内压力降不超过0.05Mpa为合格。 9 安全与环境保护 9.1安全措施 9.1.1进入施工现场必须佩戴安全帽，系好下颚带，高处作业系好安全带。 9.1.2安装现场临边、洞口应用不燃材料维护、封堵。垂直交叉作业有危险的出入口应有标志和隔离设施。 9.1.3严格遵守临电操作规程，坚持日常维护、保养用电设备，严禁带病作业。 9.1.4热熔机要有防护罩等防护措施，远离易燃物，防止烫伤。 9.2环境保护和节能 9.2.1管材、管件、阀门入库，按规格、型号摆放整齐，悬挂标示牌。 9.2.2限额领料，现场废料、垃圾、杂物及时回收清理，做到工完、场清、料净。 9.2.3剪力墙拆模后，及时查找支管堵头，更换阀门，回收堵头，垃圾清理到垃圾台。 9.2.4 PPR管热熔机不用时立即断电。 10 效益分析 10.1本工法选用PPR塑料管原材，热熔连接技术，相对传统施工焊接钢管原材加快了进度，提高了效率，减少损耗，降低了成本费用，绿色、节能、环保。 10.2本工法采用剪力墙内暗敷设，节省空间，无需保温，免维护，提升了工地形象，具有显著的经济和社会效益。 10.3 陕西华山建设有限公司西安理工大学新建1、2、5号楼项目临时供水PPR 11 应用实例 11.1本工法应用在陕西华山建设有限公司西安理工大学新建1、2、5号楼项目中，取得了建设单位、监理单位及公司的一致好评。（详细情况如表11.1-1所示） 11.2该工法操作简便、实用、效益显著，值得推广普及应用。
