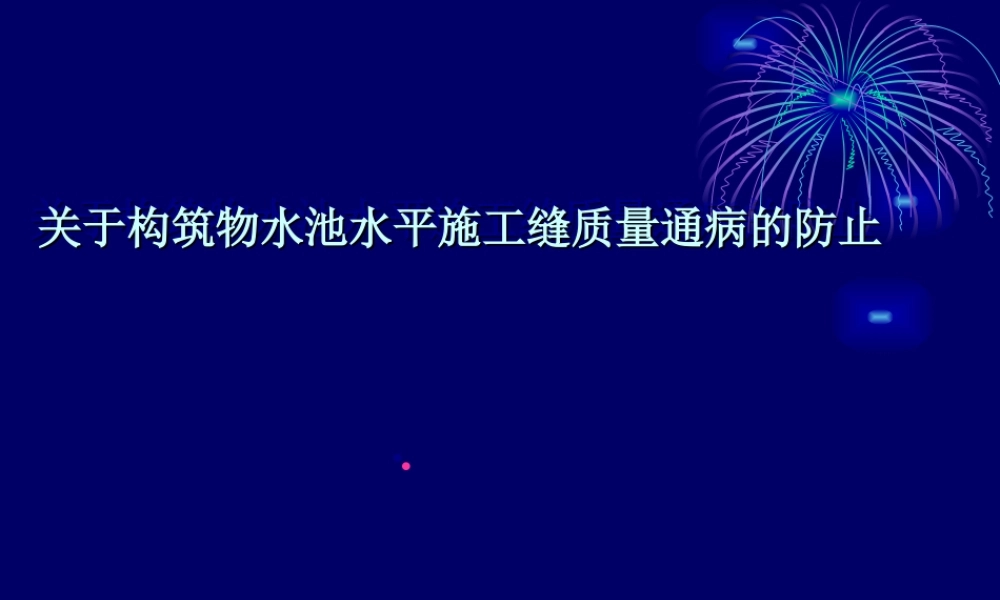

关于构筑物水池水平施工缝质量通病的防止.ppt

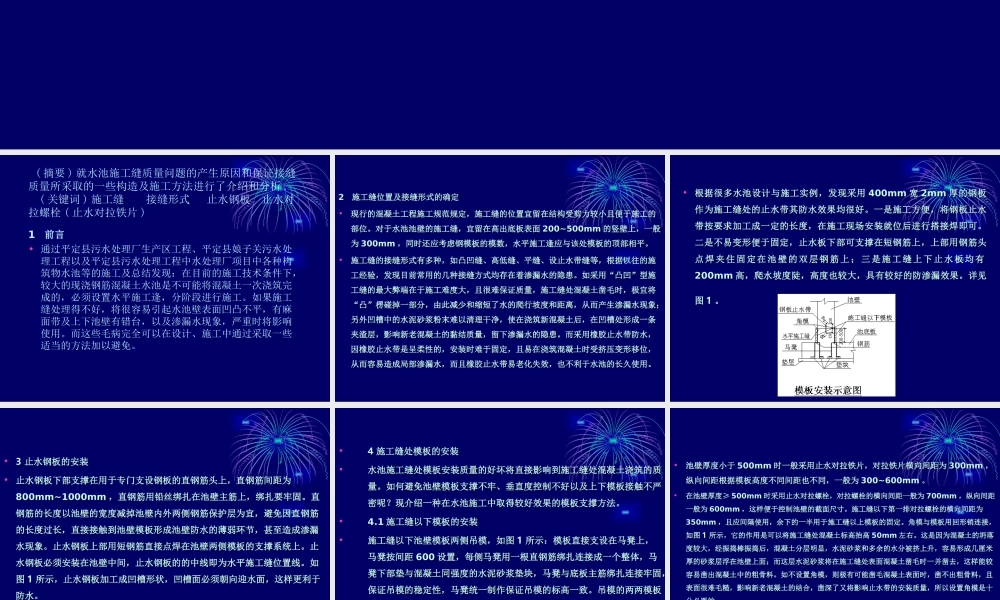

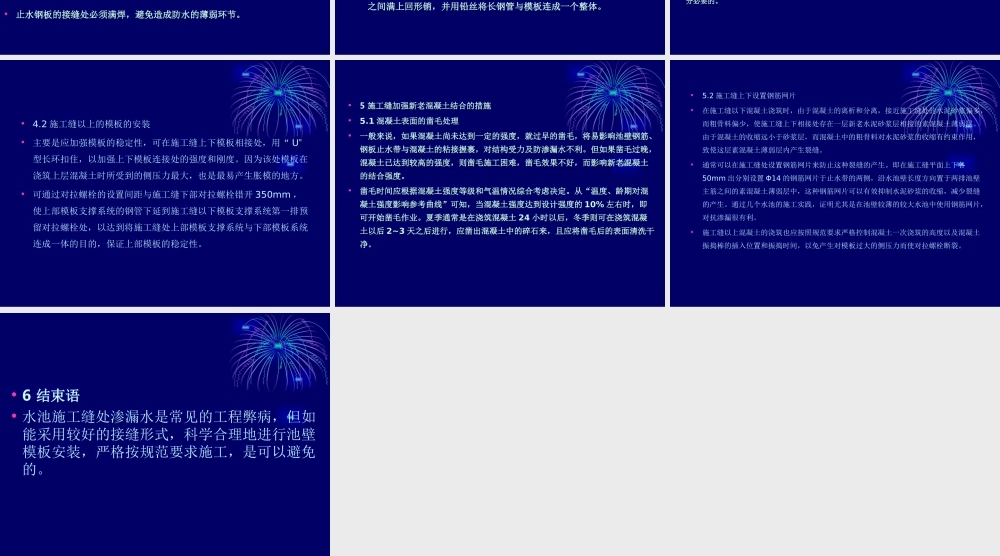

关于构筑物水池水平施工缝质量通病的防止关于构筑物水池水平施工缝质量通病的防止 (摘要)就水池施工缝质量问题的产生原因和保证接缝质量所采取的一些构造及施工方法进行了介绍和分析.(关键词)施工缝 接缝形式 止水钢板 止水对拉螺栓(止水对拉铁片)1 1 前言前言 通过平定县污水处理厂生产区工程、平定县娘子关污水处理工程以及平定县污水处理工程中水处理厂项目中各种构筑物水池等的施工及总结发现：在目前的施工技术条件下，较大的现浇钢筋混凝土水池是不可能将混凝土一次浇筑完成的，必须设置水平施工逢，分阶段进行施工。如果施工缝处理得不好，将很容易引起水池壁表面凹凸不平，有麻面带及上下池壁有错台，以及渗漏水现象，严重时将影响使用。而这些毛病完全可以在设计、施工中通过采取一些适当的方法加以避免。2 2 施工缝位置及接缝形式的确定施工缝位置及接缝形式的确定 现行的混凝土工程施工规范规定，施工缝的位置宜留在结构受剪力较小且便于施工的现行的混凝土工程施工规范规定，施工缝的位置宜留在结构受剪力较小且便于施工的部位。对于水池池壁的施工缝，宜留在高出底板表面部位。对于水池池壁的施工缝，宜留在高出底板表面200500mm200500mm的竖壁上，一般的竖壁上，一般为为300mm300mm，同时还应考虑钢模板的模数，水平施工逢应与该处模板的顶部相平。，同时还应考虑钢模板的模数，水平施工逢应与该处模板的顶部相平。施工缝的接缝形式有多种，如凸凹缝、高低缝、平缝、设止水带缝等，根据以往的施施工缝的接缝形式有多种，如凸凹缝、高低缝、平缝、设止水带缝等，根据以往的施工经验，发现目前常用的几种接缝方式均存在着渗漏水的隐患。如采用工经验，发现目前常用的几种接缝方式均存在着渗漏水的隐患。如采用“凸凹凸凹”型施型施工缝的最大弊端在于施工难度大，且很难保证质量，施工缝处混凝土凿毛时，极宜将工缝的最大弊端在于施工难度大，且很难保证质量，施工缝处混凝土凿毛时，极宜将“凸凸”楞碰掉一部分，由此减少和缩短了水的爬行坡度和距离，从而产生渗漏水现象；楞碰掉一部分，由此减少和缩短了水的爬行坡度和距离，从而产生渗漏水现象；另外凹槽中的水泥砂浆粉末难以清理干净，使在浇筑新混凝土后，在凹槽处形成一条另外凹槽中的水泥砂浆粉末难以清理干净，使在浇筑新混凝土后，在凹槽处形成一条夹渣层，影响新老混凝土的黏结质量，留下渗漏水的隐患。而采用橡胶止水带防水，夹渣层，影响新老混凝土的黏结质量，留下渗漏水的隐患。而采用橡胶止水带防水，因橡胶止水带是呈柔性的，安装时难于固定，且易在浇筑混凝土时受挤压变形移位，因橡胶止水带是呈柔性的，安装时难于固定，且易在浇筑混凝土时受挤压变形移位，从而容易造成局部渗漏水，而且橡胶止水带易老化失效，也不利于水池的长久使用。从而容易造成局部渗漏水，而且橡胶止水带易老化失效，也不利于水池的长久使用。根据很多水池设计与施工实例根据很多水池设计与施工实例，发现采用发现采用400400mmmm宽宽2 2mmmm厚的钢板作为厚的钢板作为施工缝处的止水带其防水效果均很好施工缝处的止水带其防水效果均很好。一是施工方便一是施工方便，将钢板止水带按将钢板止水带按要求加工成一定的长度要求加工成一定的长度，在施工现场安装就位后进行搭接焊即可在施工现场安装就位后进行搭接焊即可。二是二是不易变形便于固定不易变形便于固定，止水板下部可支撑在短钢筋上止水板下部可支撑在短钢筋上，上部用钢筋头点焊上部用钢筋头点焊夹住固定在池壁的双层钢筋上；三是施工缝上下止水板均有夹住固定在池壁的双层钢筋上；三是施工缝上下止水板均有200200mmmm高高，爬水坡度陡爬水坡度陡，高度也较大高度也较大，具有较好的防渗漏效果具有较好的防渗漏效果。详见图详见图1 1。3 3止水钢板的安装止水钢板的安装 止水钢板下部支撑在用于专门支设钢板的直钢筋头上，直钢筋间距为止水钢板下部支撑在用于专门支设钢板的直钢筋头上，直钢筋间距为800mm1000mm800mm1000mm，直钢筋用铅丝绑扎在池壁主筋上，绑扎要牢固。直钢，直钢筋用铅丝绑扎在池壁主筋上，绑扎要牢固。直钢筋的长度以池壁的宽度减掉池壁内外两侧钢筋保护层为宜，避免因直钢筋的筋的长度以池壁的宽度减掉池壁内外两侧钢筋保护层为宜，避免因直钢筋的长度过长，直接接触到池壁模板形成池壁防水的薄弱环节，甚至造成渗漏水长度过长，直接接触到池壁模板形成池壁防水的薄弱环节，甚至造成渗漏水现象。止水钢板上部用短钢筋直接点焊在池壁两侧模板的支撑系统上。止水现象。止水钢板上部用短钢筋直接点焊在池壁两侧模板的支撑系统上。止水钢板必须安装在池壁中间，止水钢板的的中线即为水平施工缝位置线。如图钢板必须安装在池壁中间，止水钢板的的中线即为水平施工缝位置线。如图1 1所示，止水钢板加工成凹槽形状，凹槽面必须朝向迎水面，这样更利于防水。所示，止水钢板加工成凹槽形状，凹槽面必须朝向迎水面，这样更利于防水。止水钢板的接缝处必须满焊，避免造成防水的薄弱环节。止水钢板的接缝处必须满焊，避免造成防水的薄弱环节。4 4施工缝处模板的安装施工缝处模板的安装 水池施工缝处模板安装质量的好坏将直接影响到施工缝处混凝土浇筑的水池施工缝处模板安装质量的好坏将直接影响到施工缝处混凝土浇筑的质量。如何避免池壁模板支撑不牢、垂直度控制不好以及上下模板接触质量。如何避免池壁模板支撑不牢、垂直度控制不好以及上下模板接触不严密呢？现介绍一种在水池施工中取得较好效果的模板支撑方法。不严密呢？现介绍一种在水池施工中取得较好效果的模板支撑方法。4.14.1施工缝以下模板的安装施工缝以下模板的安装 施工缝以下池壁模板两侧吊模，如图施工缝以下池壁模板两侧吊模，如图1 1所示：模板直接支设在马凳上，马所示：模板直接支设在马凳上，马凳按间距凳按间距600600设置，每侧马凳用一根直钢筋绑扎连接成一个整体，马凳设置，每侧马凳用一根直钢筋绑扎连接成一个整体，马凳下部垫与混凝土同强度的水泥砂浆垫块，马凳与底板主筋绑扎连接牢固，下部垫与混凝土同强度的水泥砂浆垫块，马凳与底板主筋绑扎连接牢固，保证吊模的稳定性，马凳统一制作保证吊模的标高一致。吊模的两两模保证吊模的稳定性，马凳统一制作保证吊模的标高一致。吊模的两两模板之间满上回形销，并用铅丝将长钢管与模板连成一个整体。板之间满上回形销，并用铅丝将长钢管与模板连成一个整体。池壁厚度小于池壁厚度小于500mm500mm时一般采用止水对拉铁片，对拉铁片横向间距为时一般采用止水对拉铁片，对拉铁片横向间距为300mm300mm，纵，纵向间距根据模板高度不同间距也不同，一般为向间距根据模板高度不同间距也不同，一般为300600mm300600mm。在池壁厚度在池壁厚度 500mm500mm时采用止水对拉螺栓，对拉螺栓的横向间距一般为时采用止水对拉螺栓，对拉螺栓的横向间距一般为700mm700mm，纵向间距一，纵向间距一般为般为600mm600mm，这样便于控制池壁的截面尺寸。施工缝以下第一排对拉螺栓的横向间距为，这样便于控制池壁的截面尺寸。施工缝以下第一排对拉螺栓的横向间距为350mm350mm，且应间隔使用，余下的一半用于施工缝以上模板的固定。角模与模板用回形销连接，且应间隔使用，余下的一半用于施工缝以上模板的固定。角模与模板用回形销连接，如图如图1 1所示，它的作用是可以将施工缝处混凝土标高抬高所示，它的作用是可以将施工缝处混凝土标高抬高50mm50mm左右。这是因为混凝土的坍落度左右。这是因为混凝土的坍落度较大，经振捣棒振捣后，混凝土分层明显，水泥砂浆和多余的水分被挤上升，容易形成几厘米厚较大，经振捣棒振捣后，混凝土分层明显，水泥砂浆和多余的水分被挤上升，容易形成几厘米厚的砂浆层浮在池壁上面；而这层水泥砂浆将在施工缝处表面混凝土凿毛时一并凿去，这样能较容的砂浆层浮在池壁上面；而这层水泥砂浆将在施工缝处表面混凝土凿毛时一并凿去，这样能较容易凿出混凝土中的粗骨料。如不设置角模，则极有可能凿毛混凝土表面时，凿不出粗骨料，且表易凿出混凝土中的粗骨料。如不设置角模，则极有可能凿毛混凝土表面时，凿不出粗骨料，且表面很难毛糙，影响新老混凝土的结合，凿深了又将影响止水带的安装质量，所以设置角模是十分面很难毛糙，影响新老混凝土的结合，凿深了又将影响止水带的安装质量，所以设置角模是十分必要的。必要的。4.2施工缝以上的模板的安装 主要是应加强模板的稳定性，可在施工缝上下模板相接处，用“U”型长环扣住，以加强上下模板连接处的强度和刚度。因为该处模板在浇筑上层混凝土时所受到的侧压力最大，也是最易产生胀模的地方。可通过对拉螺栓的设置间距与施工缝下部对拉螺栓错开350mm，使上部模板支撑系统的钢管下延到施工缝以下模板支撑系统第一排预留对拉螺栓处，以达到将施工缝处上部模板支撑系统与下部模板系统连成一体的目的，保证上部模板的稳定性。5 5施工缝加强新老混凝土结合的措施施工缝加强新老混凝土结合的措施 5.15.1混凝土表面的凿毛处理混凝土表面的凿毛处理 一般来说，如果混凝土尚未达到一定的强度，就过早的凿毛，将易影响池壁钢筋、一般来说，如果混凝土尚未达到一定的强度，就过早的凿毛，将易影响池壁钢筋、钢板止水带与混凝土的粘接握裹，对结构受力及防渗漏水不利。但如果凿毛过晚，钢板止水带与混凝土的粘接握裹，对结构受力及防渗漏水不利。但如果凿毛过晚，混凝土已达到较高的强度，则凿毛施工困难，凿毛效果不好，而影响新老混凝土混凝土已达到较高的强度，则凿毛施工困难，凿毛效果不好，而影响新老混凝土的结合强度。的结合强度。凿毛时间应根据混凝土强度等级和气温情况综合考虑决定。从凿毛时间应根据混凝土强度等级和气温情况综合考虑决定。从“温度、龄期对混温度、龄期对混凝土强度影响参考曲线凝土强度影响参考曲线”可知，当混凝土强度达到设计强度的可知，当混凝土强度达到设计强度的10%10%左右时，即可左右时，即可开始凿毛作业。夏季通常是在浇筑混凝土开始凿毛作业。夏季通常是在浇筑混凝土2424小时以后，冬季则可在浇筑混凝土以小时以后，冬季则可在浇筑混凝土以后后2323天之后进行，应凿出混凝土中的碎石来，且应将凿毛后的表面清洗干净天之后进行，应凿出混凝土中的碎石来，且应将凿毛后的表面清洗干净。5.2施工缝上下设置钢筋网片 在施工缝以下混凝土浇筑时，由于混凝土的离析和分离，接近施工缝处的水泥砂浆偏多，而粗骨料偏少，使施工缝上下相接处存在一层新老水泥砂浆层相接的素混凝土薄弱层。由于混凝土的收缩远小于砂浆层，而混凝土中的粗骨料对水泥砂浆的收缩有约束作用，致使这层素混凝土薄弱层内产生裂缝。通常可以在施工缝处设置钢筋网片来防止这种裂缝的产生。即在施工缝平面上下各50mm出分别设置14的钢筋网片于止水带的两侧，沿水池壁长度方向置于两排池壁主筋之间的素混凝土薄弱层中，这种钢筋网片可以有效抑制水泥砂浆的收缩，减少裂缝的产生。通过几个水池的施工实践，证明尤其是在池壁较薄的较大水池中使用钢筋网片，对抗渗漏很有利。施工缝以上混凝土的浇筑也应按照规范要求严格控制混凝土一次浇筑的高度以及混凝土振捣棒的插入位置和振捣时间，以免产生对模板过大的侧压力而使对拉螺栓断裂。6 6结束语结束语 水池施工缝处渗漏水是常见的工程弊病，但如能采用较好的接缝形式，科学合理地进行池壁模板安装，严格按规范要求施工，是可以避免的。
