2023年《管理资料技术交底》之扣件式钢管脚手架搭设安全技术交底.docx

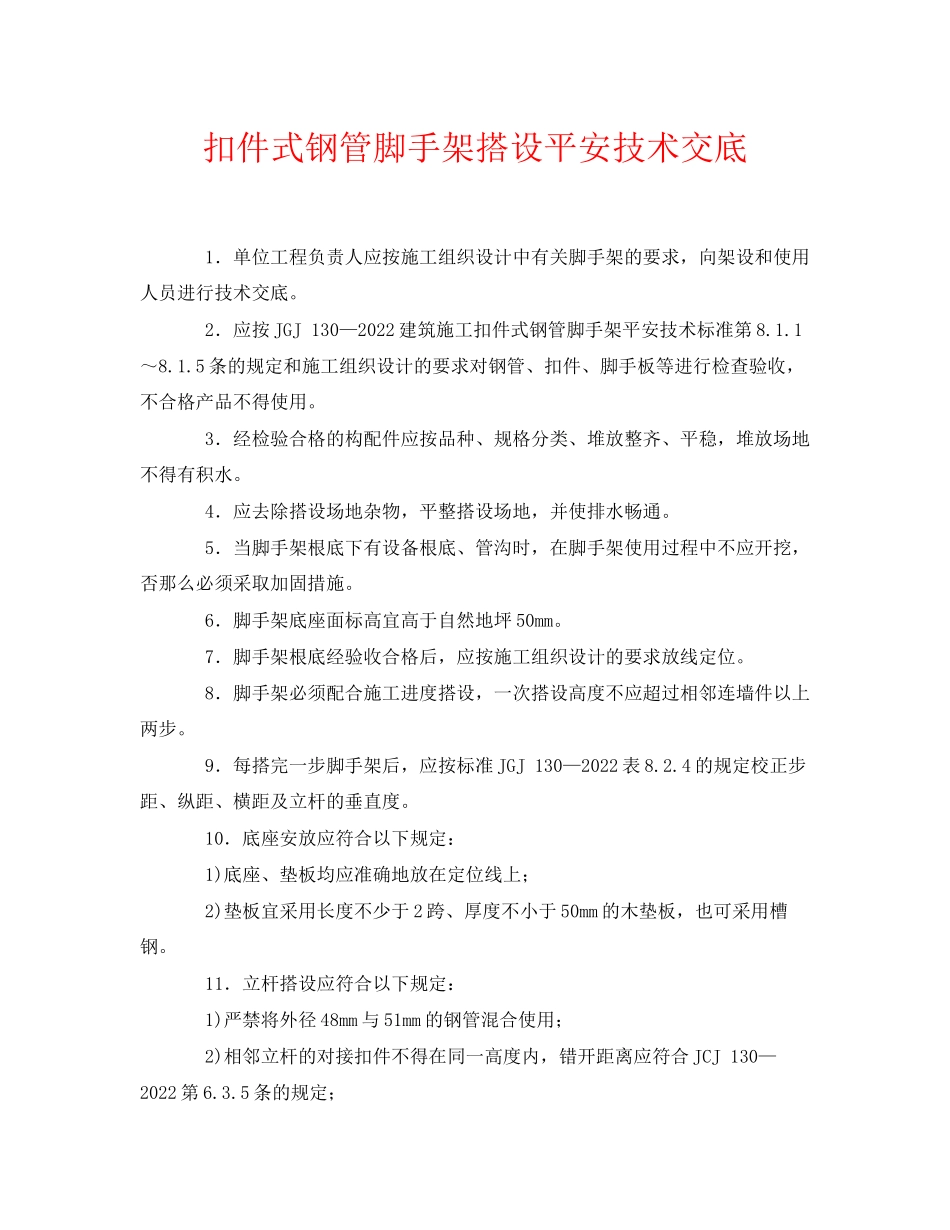

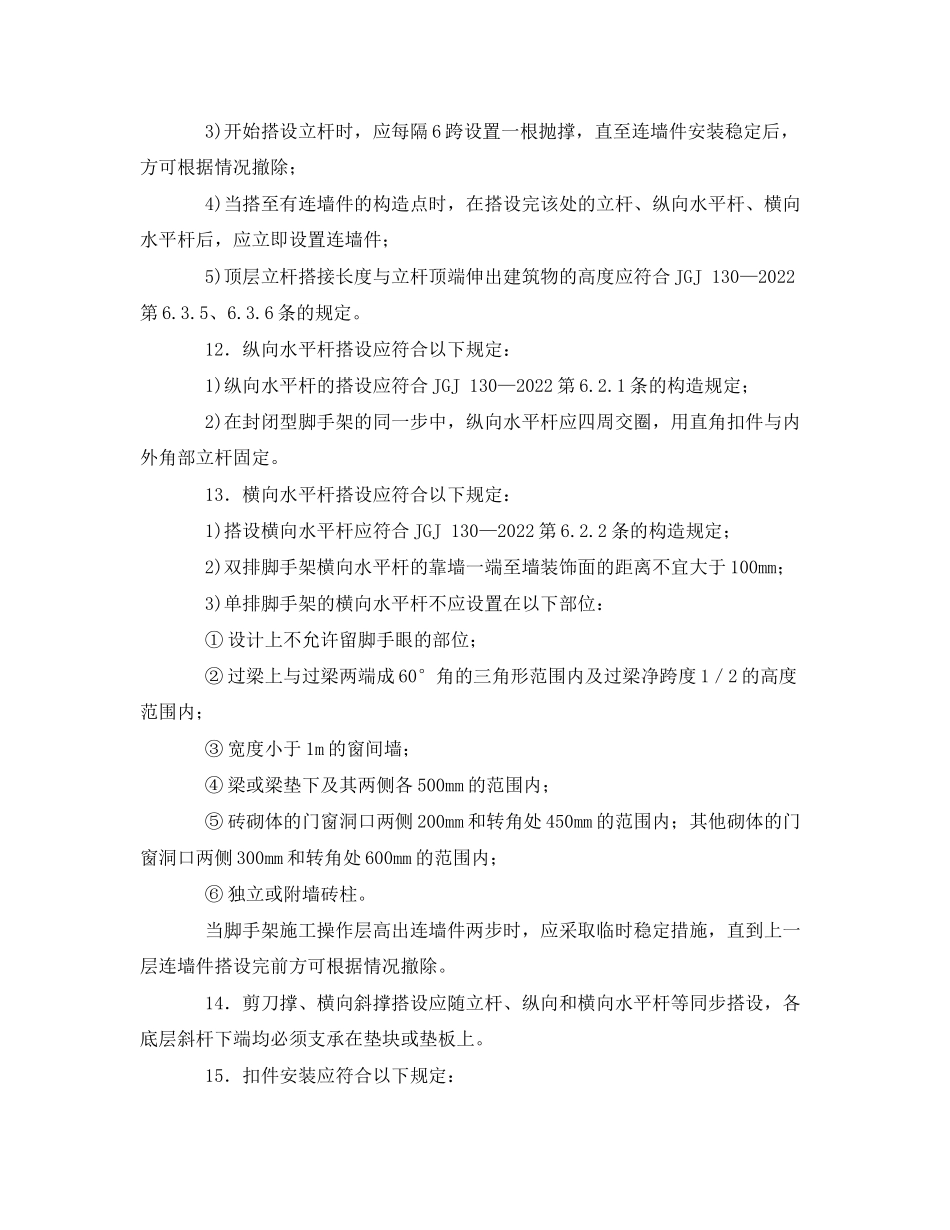

扣件式钢管脚手架搭设平安技术交底     1．单位工程负责人应按施工组织设计中有关脚手架的要求，向架设和使用人员进行技术交底。     2．应按JGJ 130—2022建筑施工扣件式钢管脚手架平安技术标准第8.1.1～8.1.5条的规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。     3．经检验合格的构配件应按品种、规格分类、堆放整齐、平稳，堆放场地不得有积水。     4．应去除搭设场地杂物，平整搭设场地，并使排水畅通。     5．当脚手架根底下有设备根底、管沟时，在脚手架使用过程中不应开挖，否那么必须采取加固措施。     6．脚手架底座面标高宜高于自然地坪50mm。     7．脚手架根底经验收合格后，应按施工组织设计的要求放线定位。     8．脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。     9．每搭完一步脚手架后，应按标准JGJ 130—2022表8.2.4的规定校正步距、纵距、横距及立杆的垂直度。     10．底座安放应符合以下规定：     1)底座、垫板均应准确地放在定位线上；     2)垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，也可采用槽钢。     11．立杆搭设应符合以下规定：     1)严禁将外径48mm与51mm的钢管混合使用；     2)相邻立杆的对接扣件不得在同一高度内，错开距离应符合JCJ 130—2022第6.3.5条的规定；     3)开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况撤除；     4)当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；     5)顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合JGJ 130—2022第6.3.5、6.3.6条的规定。     12．纵向水平杆搭设应符合以下规定：     1)纵向水平杆的搭设应符合JGJ 130—2022第6.2.1条的构造规定；     2)在封闭型脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。     13．横向水平杆搭设应符合以下规定：     1)搭设横向水平杆应符合JGJ 130—2022第6.2.2条的构造规定；     2)双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100mm；     3)单排脚手架的横向水平杆不应设置在以下部位：     ①设计上不允许留脚手眼的部位；     ②过梁上与过梁两端成60°角的三角形范围内及过梁净跨度1／2的高度范围内；     ③宽度小于1m的窗间墙；     ④梁或梁垫下及其两侧各500mm的范围内；     ⑤砖砌体的门窗洞口两侧200mm和转角处450mm的范围内；其他砌体的门窗洞口两侧300mm和转角处600mm的范围内；     ⑥独立或附墙砖柱。     当脚手架施工操作层高出连墙件两步时，应采取临时稳定措施，直到上一层连墙件搭设完前方可根据情况撤除。     14．剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。     15．扣件安装应符合以下规定：     1)扣件规格必须与钢管外径(φ48或φ51)相同；     2)螺栓拧紧扭力矩不应小于40N·m，且不应大于65N·m；     3)在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；     4)对接扣件开口应朝上或朝内；     5)各杆件端头伸出扣件盖板边缘的长度不应小于100mm。     16．作业层、斜道的栏杆和挡脚板的搭设应符合以下规定：     1)栏杆和挡脚板均应搭设在外立杆的内侧；     2)上栏杆上皮高度应为1.2m；     3)挡脚板高度不应小于180mm；     4)中栏杆应居中设置。     17．脚手板的铺设应符合以下规定：     1)脚手板应铺满、铺稳，离开墙面120～150mm；     2)采用对接或搭接时均应符合规定；脚手扳探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；     3)在拐角、斜道平台口处的脚手板，应与横向水平可靠连接，防止滑动；     4)自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。
