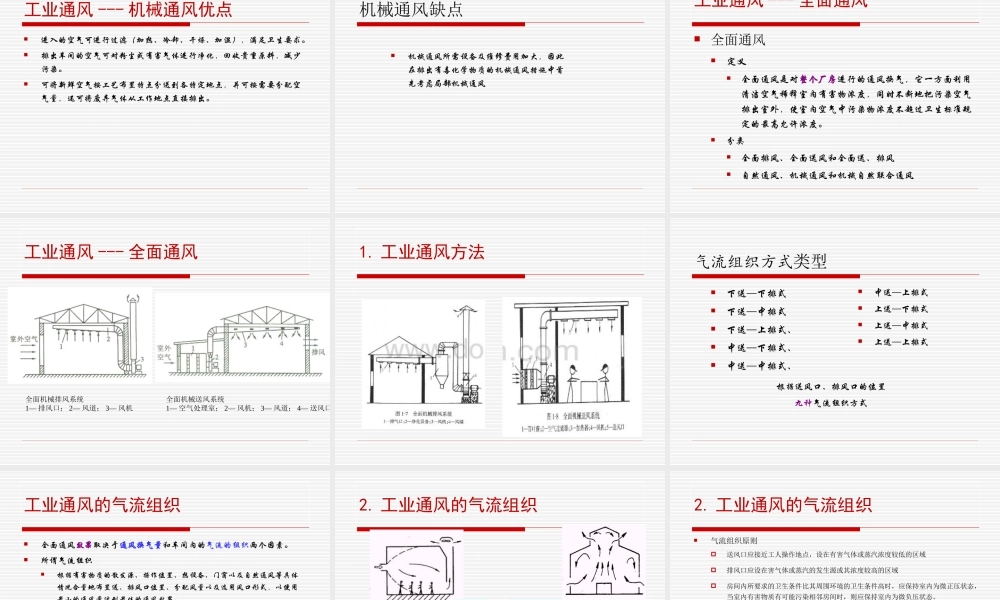

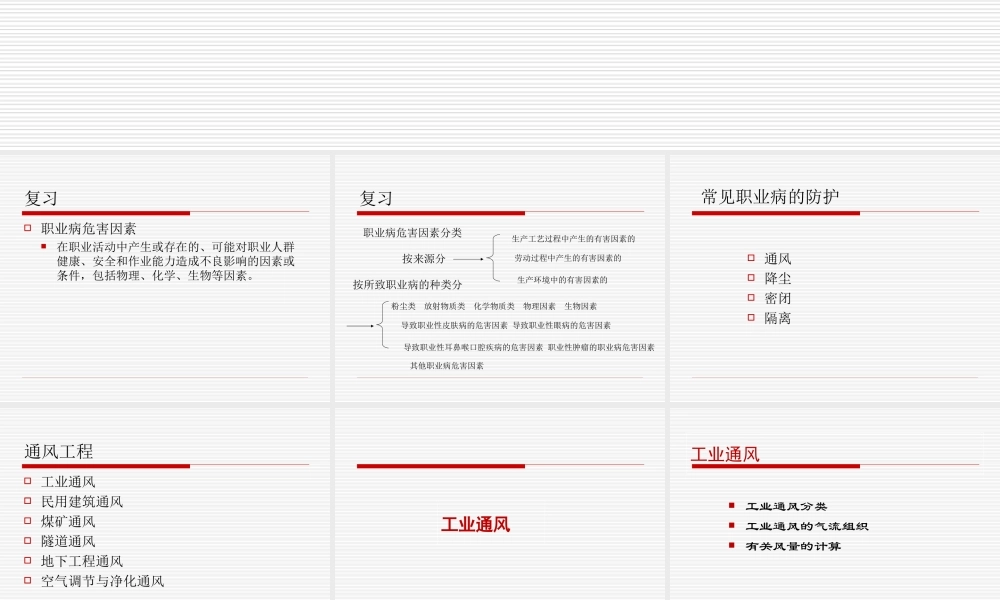

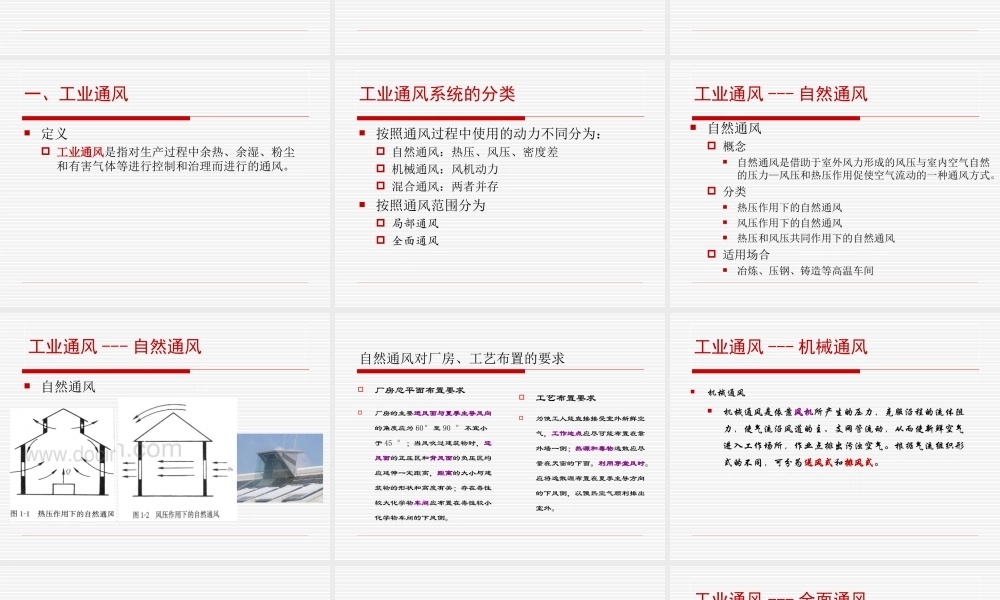

常见职业病防护 主讲人：杨秋菊主讲人：杨秋菊 复习 职业病危害因素 在职业活动中产生或存在的、可能对职业人群健康、安全和作业能力造成不良影响的因素或条件，包括物理、化学、生物等因素。复习 按来源分 生产工艺过程中产生的有害因素的 劳动过程中产生的有害因素的 生产环境中的有害因素的 按所致职业病的种类分 粉尘类 放射物质类 化学物质类 物理因素 生物因素 导致职业性皮肤病的危害因素 导致职业性眼病的危害因素 导致职业性耳鼻喉口腔疾病的危害因素 职业性肿瘤的职业病危害因素 职业病危害因素分类 其他职业病危害因素 常见职业病的防护 通风 降尘 密闭 隔离 通风工程 工业通风 民用建筑通风 煤矿通风 隧道通风 地下工程通风 空气调节与净化通风 工业通风工业通风 工业通风 工业通风分类 工业通风的气流组织 有关风量的计算 一、工业通风 定义 工业通风工业通风是指对生产过程中余热、余湿、粉尘和有害气体等进行控制和治理而进行的通风。工业通风系统的分类 按照通风过程中使用的动力不同分为：自然通风：热压、风压、密度差 机械通风：风机动力 混合通风：两者并存 按照通风范围分为 局部通风 全面通风 工业通风-自然通风 自然通风 概念 自然通风是借助于室外风力形成的风压与室内空气自然的压力风压和热压作用促使空气流动的一种通风方式。分类 热压作用下的自然通风 风压作用下的自然通风 热压和风压共同作用下的自然通风 适用场合 冶炼、压钢、铸造等高温车间 工业通风-自然通风 自然通风 自然通风对厂房、工艺布置的要求 厂房总平面布置要求 厂房的主要进风面与夏季主导风向进风面与夏季主导风向的角度应为60至90 不宜小于45；当风吹过建筑物时，迎风迎风面面的正压区和背风面背风面的负压区均应延伸一定距离，距离距离的大小与建筑物的形状和高度有关；存在毒性较大化学物车间车间应布置在毒性较小化学物车间的下风侧。工艺布置要求 为使工人能直接接受室外新鲜空气，工作地点工作地点应尽可能布置在靠外墙一侧；热源和毒物热源和毒物逸散应尽量在天窗的下面。利用穿堂风时利用穿堂风时。应将逸散源布置在夏季主导方向的下风侧，以便热空气顺利排出室外。工业通风-机械通风 机械通风 机械通风是依靠风机风机所产生的压力，克服沿程的流体阻力，使气流沿风道的主、支网管流动，从而使新鲜空气进入工作场所，作业点排出污浊空气。根据气流组织形式的不同，可分为送风式送风式和排风式排风式。工业通风-机械通风优点 进入的空气可进行过滤（加热、冷却、干燥、加湿），满足卫生要求。排出车间的空气可对粉尘或有害气体进行净化，回收贵重原料，减少污染。可将新鲜空气按工艺布置特点分送到各特定地点，并可按需要分配空气量，还可将废弃气体从工作地点直接排出。机械通风缺点 机械通风所需设备及维修费用加大，因此在排出有毒化学物质的机械通风措施中首先考虑局部机械通风 工业通风-全面通风 全面通风 定义 全面通风是对整个厂房整个厂房进行的通风换气，它一方面利用清洁空气稀释室内有害物浓度，同时不断地把污染空气排出室外，使室内空气中污染物浓度不超过卫生标准规定的最高允许浓度。分类 全面排风、全面送风和全面送、排风 自然通风、机械通风和机械自然联合通风 工业通风-全面通风 全面机械排风系统全面机械排风系统 1排风口；2风道；3风机 全面机械送风系统全面机械送风系统 1空气处理室；2风机；3风道；4送风口 1.工业通风方法 气流组织方式类型 下送下排式 下送中排式 下送上排式、中送下排式、中送中排式、中送上排式 上送下排式 上送中排式 上送上排式 根据送风口、排风口的位置 九种气流组织方式 工业通风的气流组织 全面通风效果效果取决于通风换气量通风换气量和车间内的气流的组织两个因素。所谓气流组织 根据有害物质的散发源、操作位置、热设备、门窗以及自然通风等具体情况合量地布置送、排风口位置、分配风量以及选用风口形式，以便用最小的通风量达到最佳的通风效果。分类 均匀混合、短路、置换、活塞流等 2.工业通风的气流组织 活塞流 短路 均匀混合 置换 2.工业通风的气流组织 气流组织原则 送风口应接近工人操作地点，设在有害气体或蒸汽浓度较低的区域 排风口应设在害气体或蒸汽的发生源或其浓度较高的区域 房间内所要求的卫生条件比其周围环境的卫生条件高时，应保持室内为微正压状态，当室内有害物质有可能污染相邻房间时，则应保持室内为微负压状态。在整个通风房间内，尽量使送风气流均匀分布，减少涡流，避免有害物在局部地区的积聚。进、排风口的相互位置应安排得当。全面通风量和通风换气次数 标准规定：当数种溶剂蒸汽或数种刺激性气体同时放散于空气中时，应按各种气体分别稀释至规定的接触限值所需的空气量的总和计算全面通风换气量。全面通风量和通风换气次数 全面通风换气量：nVLV-通风车间容积 m3 N-通风换气次数 次/h 0YYMLs全面通风换气量：L:全面通风量 m3/h M：有害物质产生量 mg/h Ys：标准规定的职业接触限值 mg/m3 Y o：新鲜空气中该种有害物质的本地浓度 mg/m3 新鲜空气：Y0=0 工业通风方法局部通风 局部通风 利用局部气流，使局部工作地点不受有害物质污染，建立良好的空气环境。即通过局部通风系统直接排除有害物质源附近的有害物质 适用场合：安装局部排风设备不影响工艺操作 污染源集中且较小 特点：用最小的风量获得较好的效果，所需资金比全面通风小 可用机械通风或自然通风来实现 工业通风方法局部通风 分类：局部排风系统局部排风系统，是指在局部工作地点将污浊空气就地排除，以防止其扩散的排风系统。它由局部排风罩、排风管道、空气净化装置、排风机、排风帽等部分组成。局部送风系统局部送风系统，是指向局部地点送入新鲜空气或经过处理的空气，以改善该局部区域的空气环境的系统。局部通风系统构成 排风罩 用来捕集粉尘好有害气体 其性能的好坏直接影响到系统的技术经济指标 通风管道 应合理选定风管中的气流速度，管路应力求短、直 风机 安置在净化装置后面 净化装置 工业通风方法局部通风 工业通风方法局部通风 局部排风系统 局部自然排风系统局部自然排风系统 1污染源；2排气罩；3风管；4避风风帽 局部机械排风系统局部机械排风系统 1污染源；2排气罩；3风机 工业通风方法局部通风 局部送风系统 局部通风-排风罩排风罩 大门空气罩 吹吸罩 接受式吸气罩 外部吸气罩 柜式排风罩 密闭罩 排风罩排风罩 基本类型基本类型 局部通风-排风罩排风罩 局部通风-排风罩排风罩 局部通风-排风罩排风罩 热源上部的接受罩热源上部的接受罩 砂轮磨削的接受罩砂轮磨削的接受罩 局部通风-排风罩排风罩 吹吸罩吹吸罩 精炼电炉上带气幕的排风罩精炼电炉上带气幕的排风罩 1 1电炉；电炉；2 2 环形排风风管；环形排风风管；3 3 环形送风口；环形送风口；4 4 形成气幕的形成气幕的定向气流；定向气流；5 5 由室内吸入的空气；由室内吸入的空气；6 6 精炼时的排气气流精炼时的排气气流 局部通风-排风罩排风罩 外部罩排风量计算：式中：Vx为污染源所需控制风速，m/s；Fx为罩口外控制点处等速面的面积，m2 xxLVF局部通风-排风罩的排风罩的设置原则设置原则 尽可能包围或靠近有害发生源 排风罩的吸气气流方向尽可能与污染气流方向一致 已被污染的吸入气流不允许通过人的呼吸区，设计时要充分考虑操作人员的位置和活动范围 排风罩要力求结构简单，造价低，便于制作安装和拆卸维修 要与工艺密切配合，使排风罩的配置与生产工艺协调一致 要尽可能避免和减弱干扰气流（穿堂风）排风罩罩口要有一定的控制风速 对有腐蚀性的酸碱性气体，排风罩应耐腐蚀 局部通风-通风管道 概念 通风管道是输送空气的通道，它将排风罩、除尘器、风机等设备连成一体，是通风除尘系统的重要组成部分。局部通风-通风管道 设计管道必须考虑和解决的问题：保证系统中每一个排风罩处都能达到所需的排风量 不使粉尘在管道中沉积而造成管道堵塞 管道直径的设计要使系统的工程投资和日常运行、维护费用经济合理 系统运行安全可靠，便于维护管理。局部通风-通风管道 管道内风量的计算 FvLPF-风管断面积 m2 L-管道内风量 m3/s Vp-管道内平均风速 m/s 局部通风净化装置-除尘器 从含尘气流中将粉尘分离出来的设备称为除尘器 分类 根据除尘过程中是否采用液体进行除尘和清灰 可分干式干式和湿式湿式两大类。按照除尘器的除尘原理 利用重力除尘的沉降室除尘器沉降室除尘器 利用离心力除尘的旋风除尘器旋风除尘器 利用过滤材料除尘的过滤式除尘器过滤式除尘器 利用高压静电力除尘的各种高压静电除尘器高压静电除尘器。局部通风净化装置-除尘器 除尘器的性能指标 除尘器的处理风量处理风量 单位时间流过除尘器的风量 除尘器阻力阻力 含尘气体通过除尘器的压力损失（电耗与阻力成正比）除尘器效率效率 除尘器清除粉尘的能力 局部通风净化装置-除尘器 湿式除尘器除尘的工作原理 湿式除尘的机理可概括为两个方面：尘粒与水接触时直接被水捕获；尘粒在水的作用下凝聚性增加。水浴除尘器原理图水浴除尘器原理图 局部通风通风动力-风机 风机的选择和使用 选择步骤 根据风机输送的气体性质，选择不同用途的风机 排风量附加10%15%的余量，作为风机的风量 系统总阻力附加15%20%的余量，作为风机的风压 在预估的风机类型中，查通风机样本，确定风机的机号、转速和功率 根据风机的设计位置和工艺要求，确定风机选型和风口位置 局部通风通风动力-风机 风机的性能参数 风量：风机在单位时间内输送的气体量 风压：风机出口与进口气体全压之差 功率：风机在单位时间内传递给气体的能量称为风机的有效功率 效率：风机有效功率与原动机传给风机轴上的功率之比 转速：叶轮每分钟转动的次数 噪声 局部通风通风动力-风机 小结 自然通风 机械通风 全面通风 气流组织（重点气流组织（重点）全面通风量计算（重点全面通风量计算（重点）局部通风 局部通风系统组成 管道内风量计算（重点管道内风量计算（重点）作业作业 1、全面通风效果取决于()和()两个因素。2、气流组织方式 3、如何根据全面通风、局部通风特点，以及职业 病危害因素发生源危害特征，选择合理的通风 护设施
