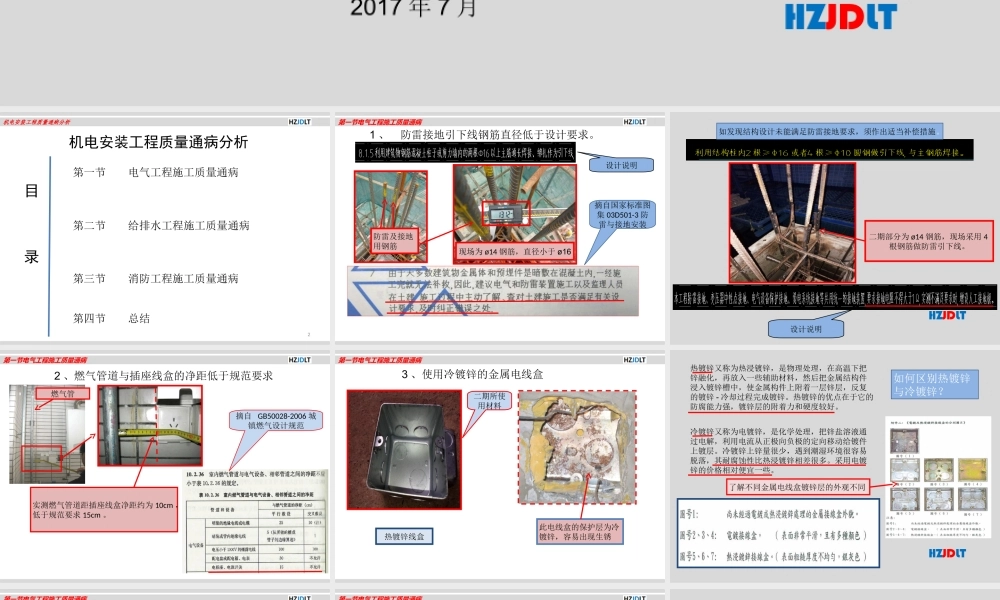

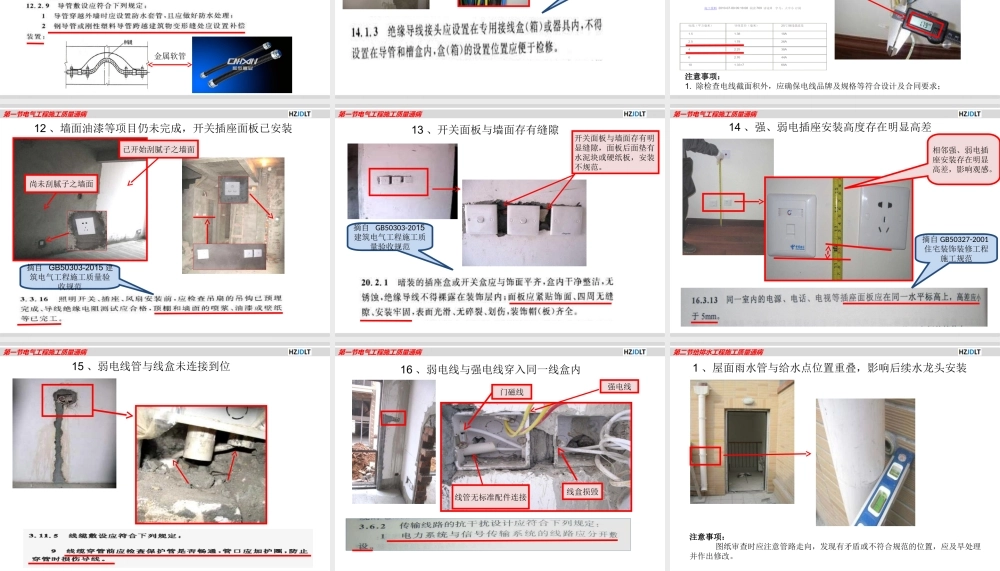

HZJDLT 机电安装工程质量通病分析机电安装工程质量通病分析 （住宅项目）（住宅项目）赣铁九龙府项目 2017年7月 机电安装工程质量通病分析机电安装工程质量通病分析 目 录 机电安装工程质量通病分析 第一节 电气工程施工质量通病 第二节 给排水工程施工质量通病 第三节 消防工程施工质量通病 第四节 总结 2 第一节电气工程施工质量通病第一节电气工程施工质量通病 1、防接地引下线钢筋直径低于设计要求。防及接地用钢筋 现场为14钢筋，直径小于16 摘自国家标准图集03D501-3防雷与接地安装 设计说明 HZJDLT 二期部分为14钢筋，现场采用4根钢筋做防雷引下线。如发现结构设计未能满足防接地要求，须作出适当补偿措施。设计说明 第一节电气工程施工质量通病第一节电气工程施工质量通病 2、燃气管道与插座线盒的净距低于规范要求 燃气管 实测燃气管道距插座线盒净距约为10cm，低于规范要求15cm。摘自 GB50028-2006城镇燃气设计规范 第一节电气工程施工质量通病第一节电气工程施工质量通病 3、使用冷镀锌的金属电线盒 此电线盒的保护层为冷镀锌，容易出现生锈 热镀锌线盒 二期所使用材料 HZJDLT 了解同金属电线盒镀锌层的外观不同 热镀锌又称为热浸镀锌，是物理处理，在高温下把锌融化，再放入一些辅助材料，然后把金属结构件浸入镀锌槽中，使金属构件上附着一层锌层，反复的镀锌-冷却过程完成镀锌。热镀锌的优点在于它的防腐能力强，镀锌层的附着力和硬度较好。冷镀锌又称为电镀锌，是化学处理，把锌盐溶液通过电解，利用电流从正极向负极的定向移动给镀件上镀层。冷镀锌上锌量很少，遇到潮湿环境很容易脱落，其耐腐蚀性比热浸镀锌相差很多。采用电镀锌的价格相对便宜一些。如何区别热镀锌与冷镀锌？第一节电气工程施工质量通病第一节电气工程施工质量通病 4、避雷带扁钢未采用搭接焊连接 扁钢连接现场采用对接焊，未采用搭接焊 摘自 GB50169-2006接地装置施工及验收规范 第一节电气工程施工质量通病第一节电气工程施工质量通病 5、电线盒未按设计标高预埋 设计要求距地面900mm 插座电线盒标高与施工图符，扣除地面找平层及面层，实际标高相当于地面以上800mm。摘自GB50303-2015 建筑电气工程施工质量验收规范 HZJDLT 采用铝模工艺施工线盒预埋精确定位做法 线盒定位采用激光扫平仪控制，在线管上做好标识 线盒定位后采用钢筋进行固定，防止偏位 板面线盒定位后采用螺丝进行固定 第一节电气工程施工质量通病第一节电气工程施工质量通病 6、线管弯曲处出现皱折及凹陷的情况 使用弹簧制作线管弯曲 第一节电气工程施工质量通病第一节电气工程施工质量通病 7、线管直接插入线盒，没有使用标准配件接驳 使用标准配件接驳 标准配件 第一节电气工程施工质量通病第一节电气工程施工质量通病 8、电线没有穿管保护，直埋于楼板抹灰层内 电线没有穿管保护 摘自 JGJ 16-2008民用建筑电气设计规范 第一节电气工程施工质量通病第一节电气工程施工质量通病 9、线管通过伸缩缝漏设补偿装置 摘自 GB50303-2015建筑电气工程施工质量验收规范 伸缩缝 金属软管 第一节电气工程施工质量通病第一节电气工程施工质量通病 10、线槽内发现有电线接头，未设置专用接线盒 摘自 GB50303-2015建筑电气工程施工质量验收规范 第一节电气工程施工质量通病第一节电气工程施工质量通病 11、电线截面积小于设计要求 注意事项：注意事项：1.除检查电线截面积外，应确保电线品牌及规格等符合设计及合同要求；实测截面积约 2.5 mm2 电线直径小于设计要求。插座电线截面积为 4mm2 配电系统图 第一节电气工程施工质量通病第一节电气工程施工质量通病 12、墙面油漆等项目仍未完成，开关插座面板已安装 尚未刮腻子之墙面 已开始刮腻子之墙面 摘自 GB50303-2015建筑电气工程施工质量验收规范 第一节电气工程施工质量通病第一节电气工程施工质量通病 13、开关面板与墙面存有缝隙 摘自 GB50303-2015建筑电气工程施工质量验收规范 开关面板与墙面存有明显缝隙，面板后面垫有水块或硬纸板，安装规范。第一节电气工程施工质量通病第一节电气工程施工质量通病 14、强、弱电插座安装高存在明显高差 摘自GB50327-2001住宅装饰装修工程施工规范 相邻强、弱电插座安装存在明显高差，影响观感。第一节电气工程施工质量通病第一节电气工程施工质量通病 15、弱电线管与线盒未连接到位 第一节电气工程施工质量通病第一节电气工程施工质量通病 16、弱电线与强电线穿入同一线盒内 线管无标准配件连接 门磁线 线盒损毁 强电线 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 1、屋面雨水管与给水点位置重叠，影响后续水龙头安装 注意事项：注意事项：图纸审查时应注意管走向，发现有矛盾或符合规范的位置，应及早处并作出修改。第二节给排水工程施工质量通病第二节给排水工程施工质量通病 2、排水管配件品牌与包装箱上品牌标识符 仓库 开箱检查 包装箱上产品资 摘自 GB50242-2002建筑给水排水及采暖工程施工质量验收规范 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 3、排水管未按设计要求采用 UPVC 内旋消音管 UPVC 内旋消音管 对照设计要求做好材料品牌及样板审批，材进场及安装时应跟样板进行比对。非内旋消音管 污水管 本工程设计说明 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 4、预空调冷凝水套管安装定位与施工图不符 隐蔽前，使用拉尺检查套管标高发现套管中距结构地面400，与施工图要求不符。施工图 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 5、管道穿楼板位置无套管，套管未高出楼板 摘自国家标准图集 96S406-建筑排水用硬聚氯乙烯(PVC-U)管道安装 HZJDLT 本工程穿楼板处套管采用止水节预埋施工 止水节（康泰管业）样板房安装效果 采用止水节预埋与采用传统套管预埋方法相比，止水节自带止水翼环且随现浇板一次性浇筑，省去二次浇筑预留洞的各道程序，施工方便，能大幅提高工作效率，缩短工期，还能有效防止管道根部渗漏。第二节给排水工程施工质量通病第二节给排水工程施工质量通病 6、支架安装固，管码松脱，固定方式符合要求 摘自相关技术规范 排水管 用手即可拔出 摘自国家标准图集 03S402-室内管道支架及吊架图集 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 7、重力排水管倒坡 排水方向 排水管无固定措施 实际排水方向 摘自 GB50242-2002建筑给水排水及采暖工程施工质量验收规范 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 8、排水横管支架间距超出规范要求 摘自 GB50242-2002建筑给水排水及采暖工程施工质量验收规范 50mm 管道，支架间距为1.63m。第二节给排水工程施工质量通病第二节给排水工程施工质量通病 9、室外排水管用砖头作支撑或无支撑 用砖头作支撑 无支撑 回填土存有石块，回填时对排水管造成损毁 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 10、给水管道水压试验合格 测试开始 测试结束 测试结束 测试开始 参考 GB50242-2002 建筑给水排水及采暖工程施工质量验收规范 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 11、排水管灌水测试合格 摘自 GB50242-2002建筑给水排水及采暖工程施工质量验收规范 液面断下 第二节给排水工程施工质量通病第二节给排水工程施工质量通病 12、排水管通球测试合格 球顺排出 排水井 卫生间 摘自 GB50242-2002建筑给水排水及采暖工程施工质量验收规范 部分在排水管内清出的垃圾 球被管道中垃圾堵 第三节消防工程施工质量通病第三节消防工程施工质量通病 1、喷管卡箍配件品牌、标识及外观与样板审批符 摘自 GB50261-2005自动喷水灭火系统施工及验收规范 审批样板 第三节消防工程施工质量通病第三节消防工程施工质量通病 2、喷淋管切割面存有飞边、毛刺 摘自 GB50261-2005自动喷水灭火系统施工及验收规范 第三节消防工程施工质量通病第三节消防工程施工质量通病 3、喷主管穿越变形缝处未设置管道伸缩器 变形缝 摘自 GB50261-2005自动喷水灭火系统施工及验收规范 设置伸缩节 第三节消防工程施工质量通病第三节消防工程施工质量通病 4、消防喷头溅水盘与楼板距离符合规范要求 摘自GB50084-2001自动喷水灭火系统设计规范 1.消防喷头溅水盘距楼板实测为50mm，小于规定的75mm。2.消防喷头溅水盘 距楼板实测220mm，大于规定的150mm。第三节消防工程施工质量通病第三节消防工程施工质量通病 5、栓口安装在门轴侧，栓口中心距地面符合规范要求。摘自 GB50242-2002建筑给水排水及采暖工程施工质量验收规范 栓口中心距地面为1.01m。第三节消防工程施工质量通病第三节消防工程施工质量通病 6、消防水泵基础偏小 设计说明 水泵基础偏小，减震器外露 第三节消防工程施工质量通病第三节消防工程施工质量通病 7、吊顶内烟感探测器电线无金属软管保护 摘自 GB50116-2013火灾自动报警设计规范 烟感探测器底座 第三节消防工程施工质量通病第三节消防工程施工质量通病 8、烟感探测器预埋底盒离梁边小于0.5m 摘自 GB50116-2013火灾自动报警设计规范 烟感探测器预埋底盒 烟感探测器预埋底盒离梁边为0.3m 第三节消防工程施工质量通病第三节消防工程施工质量通病 9、多股铜芯线未拧紧搪锡 摘自GB50303-2015建筑电气工程施工质量验收规范 第三节消防工程施工质量通病第三节消防工程施工质量通病 10、消防报警按钮安装歪斜 摘自 GB50166-2007火灾自动报警系统施工及验收规范 第三节消防工程施工质量通病第三节消防工程施工质量通病 11、管道接驳位置有渗情况 摘自 GB50261-2005自动喷水灭火系统施工及验收规范 第三节消防工程施工质量通病第三节消防工程施工质量通病 12、防火分隔墙风管套管厚低于规范要求 风管套管 套管厚低于规范要求 摘自 GB50243-2002通风与空调工程施工质量验收规范 第三节消防工程施工质量通病第三节消防工程施工质量通病 13、风管支架间距超出规范要求 摘自GB50243-2002通风与空调工程施工质量验收规范 支架间距为4.56m，大 于3m（规范要求）。风管长边尺寸为2400mm 第三节消防工程施工质量通病第三节消防工程施工质量通病 14、吊装风机缺少减震措施 注意事项：注意事项：1.产生震动的设备应按合同及设计要求设置减震措施；2.风机安装大样图通过审批后才进施工，并确保其安装方式及 减震器规格能承受风机的重量。吊装风机缺少减震器 减震器 第四节总结第四节总结 当然，上述所列质量通病并不是全部，质量通病是影响机电安装工程质量的重要问题之一，只有质量通病得到了有效地控制，机电安装工程的质量、各系统的功能才能够得到可靠保证。若要有效控制质量通病，就必须先认识质量通病，才能制定有针对性的防控措施。针对机电安装工程质量通病的防治，本人认为以下三点比较重要：三、做好系统性能试验与检测：机电安装工程的性能需通过各种试验、检测的方法进行检验，以保证其使用功能。必须保证试验、检测结果的准确性，做好试验、检测相关记录，保存好相关影像资料。二、狠抓施工过程中的质量管理：机电安装工程施工质量的过程控制最为关键的是材料管理，安装材料种类较多，市场上的材料鱼龙混杂，许多材料质量不过关，材料进场后应不定期对使用中的材料进行抽查。其次强化过程巡查，及时发现问题，从而将质量通病消除在萌芽状态。一、加强施工前的技术管理：认真进行图纸审查，对于图纸出现的问题认真汇总，及时联系设计单位解决。依据国家现行质量验收规范、设计要求制定出防治质量通病的可靠措施。结束语结束语 谢谢 谢谢!
