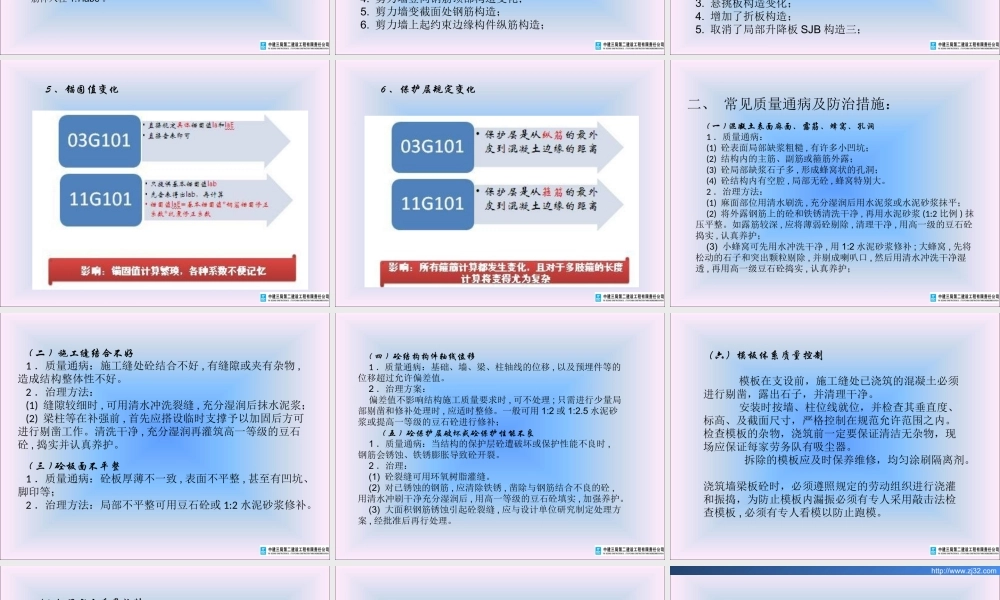

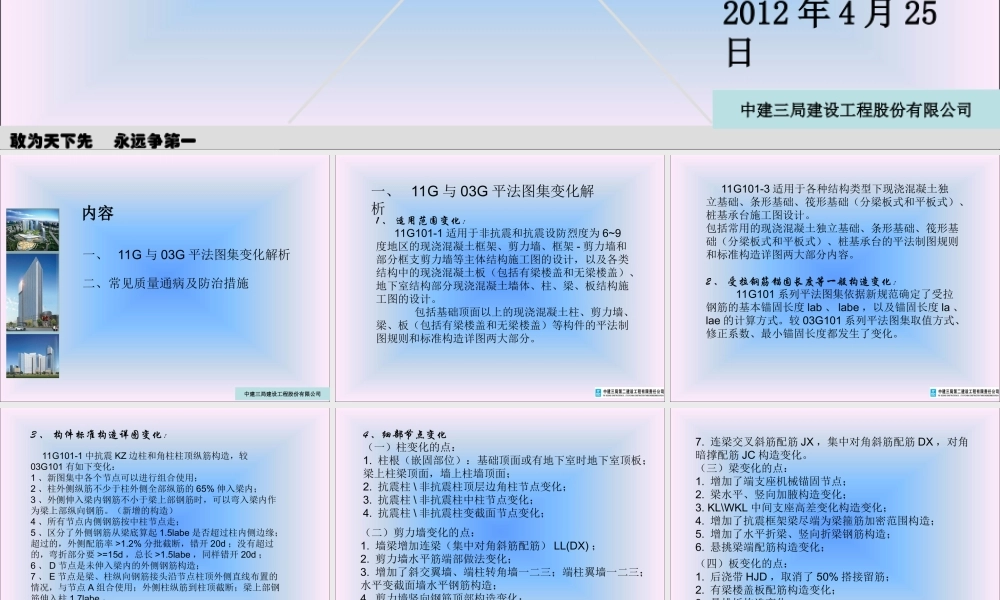

团结 忠诚 学习 创新 http:/ 沈阳新世界中心项目 质量通病防治措施交底质量通病防治措施交底 汇报人：白汇报人：白 俊俊 20122012年年4 4月月2525日日 敢为天下先 永远争第一 中建三局建设工程股份有限公司中建三局建设工程股份有限公司 中建三局建设工程股份有限公司中建三局建设工程股份有限公司 内容内容 二、常见质量通病及防治措施 一、11G与03G平法图集变化解析 一、11G与03G平法图集变化解析 1、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为69度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。2、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。3、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；3、外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率1.2%分批截断，错开20d；没有超过的，弯折部分要=15d，总长1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造；7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。4、细部节点变化（一）柱变化的点：1.柱根（嵌固部位）：基础顶面或有地下室时地下室顶板；梁上柱梁顶面，墙上柱墙顶面；2.抗震柱非抗震柱顶层边角柱节点变化；3.抗震柱非抗震柱中柱节点变化；4.抗震柱非抗震柱变截面节点变化；（二）剪力墙变化的点：1.墙梁增加连梁（集中对角斜筋配筋）LL(DX)；2.剪力墙水平筋端部做法变化；3.增加了斜交翼墙、端柱转角墙一二三；端柱翼墙一二三；水平变截面墙水平钢筋构造；4.剪力墙竖向钢筋顶部构造变化；5.剪力墙变截面处钢筋构造；6.剪力墙上起约束边缘构件纵筋构造；7.连梁交叉斜筋配筋JX，集中对角斜筋配筋DX，对角暗撑配筋JC构造变化。（三）梁变化的点：1.增加了端支座机械锚固节点；2.梁水平、竖向加腋构造变化；3.KLWKL中间支座高差变化构造变化；4.增加了抗震框架梁尽端为梁箍筋加密范围构造；5.增加了水平折梁、竖向折梁钢筋构造；6.悬挑梁端配筋构造变化；（四）板变化的点：1.后浇带HJD，取消了50%搭接留筋；2.有梁楼盖板配筋构造变化；3.悬挑板构造变化；4.增加了折板构造；5.取消了局部升降板SJB构造三；5、锚固值变化 6、保护层规定变化 二、常见质量通病及防治措施：(一)混凝土表面麻面、露筋、蜂窝、孔洞 1质量通病：(1)砼表面局部缺浆粗糙,有许多小凹坑；(2)结构内的主筋、副筋或箍筋外露；(3)砼局部缺浆石子多,形成蜂窝状的孔洞；(4)砼结构内有空腔,局部无砼,蜂窝特别大。2治理方法：(1)麻面部位用清水刷洗,充分湿润后用水泥浆或水泥砂浆抹平；(2)将外露钢筋上的砼和铁锈清洗干净,再用水泥砂浆(1:2比例)抹压平整。如露筋较深,应将薄弱砼剔除,清理干净,用高一级的豆石砼捣实,认真养护；(3)小蜂窝可先用水冲洗干净,用1:2水泥砂浆修补;大蜂窝,先将松动的石子和突出颗粒剔除,并剔成喇叭口,然后用清水冲洗干净湿透,再用高一级豆石砼捣实,认真养护；(二)施工缝结合不好 1质量通病：施工缝处砼结合不好,有缝隙或夹有杂物,造成结构整体性不好。2治理方法：(1)缝隙较细时,可用清水冲洗裂缝,充分湿润后抹水泥浆；(2)梁柱等在补强前,首先应搭设临时支撑予以加固后方可进行剔凿工作。清洗干净,充分湿润再灌筑高一等级的豆石砼,捣实并认真养护。(三)砼板面不平整 1质量通病：砼板厚薄不一致,表面不平整,甚至有凹坑、脚印等；2治理方法：局部不平整可用豆石砼或1:2水泥砂浆修补。(四)砼结构构件轴线位移 1质量通病：基础、墙、梁、柱轴线的位移,以及预埋件等的位移超过允许偏差值。2治理方案：偏差值不影响结构施工质量要求时,可不处理;只需进行少量局部剔凿和修补处理时,应适时整修。一般可用1:2或1:2.5水泥砂浆或提高一等级的豆石砼进行修补；(五)砼保护层破坏或砼保护性能不良 1质量通病：当结构的保护层砼遭破坏或保护性能不良时,钢筋会锈蚀、铁锈膨胀导致砼开裂。2治理：(1)砼裂缝可用环氧树脂灌缝。(2)对已锈蚀的钢筋,应清除铁锈,凿除与钢筋结合不良的砼,用清水冲刷干净充分湿润后,用高一等级的豆石砼填实,加强养护。(3)大面积钢筋锈蚀引起砼裂缝,应与设计单位研究制定处理方案,经批准后再行处理。（六）模板体系质量控制 模板在支设前，施工缝处已浇筑的混凝土必须进行剔凿，露出石子，并清理干净。安装时按墙、柱位线就位，并检查其垂直度、标高、及截面尺寸，严格控制在规范允许范围之内。检查模板的杂物，浇筑前一定要保证清洁无杂物，现场应保证每家劳务队有吸尘器。拆除的模板应及时保养维修，均匀涂刷隔离剂。浇筑墙梁板砼时，必须遵照规定的劳动组织进行浇灌和振捣，为防止模板内漏振必须有专人采用敲击法检查模板,必须有专人看模以防止跑模。（七）混凝土质量控制：现场要合理安排调度混凝土运输车辆及混凝土浇筑的人员，防止混凝土运输车在现场等待时间过长，影响混凝土的质量。严禁在现场对混凝土拌合物加水。混凝土同条件试块在现场制作，在浇筑地点养护，并编号管理。要详细注明试块所在轴线位置、所在楼层、制作日期等。加强混凝土养护工作。在水平混凝土浇筑完毕后，常温下水平结构在12小时内覆盖和浇水，浇水次数要能保持混凝土有足够的湿润状态,养护期不少于7天。竖向构件拆模后喷水进行养护。悬臂构件必需养护时间达到构件100强度。（八）钢结构施工质量控制：根据钢结构加工厂自身的技术和经验，结合运输、吊装安放等要求，对设计图纸进行优化，钢结构安装应与土建现场土建施工相协调，保证连接、焊接点可靠。控制好钢结构现场标高定位，保证钢柱的垂直度以及钢梁的水平度。团结 忠诚 学习 创新 http:/ 敢为天下先 永远争第一 中建三局建设工程股份有限公司中建三局建设工程股份有限公司 谢谢！谢谢！
