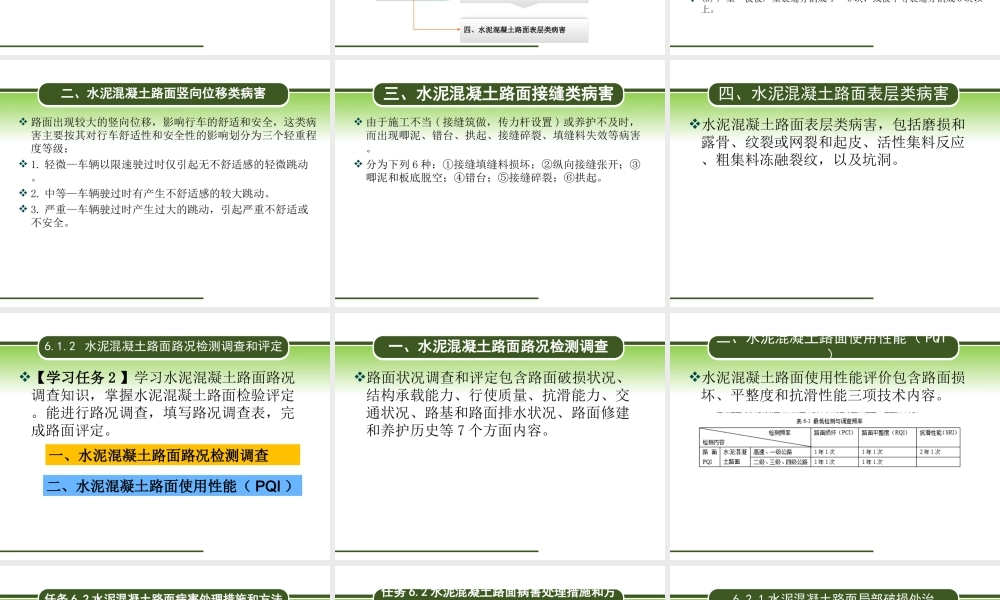

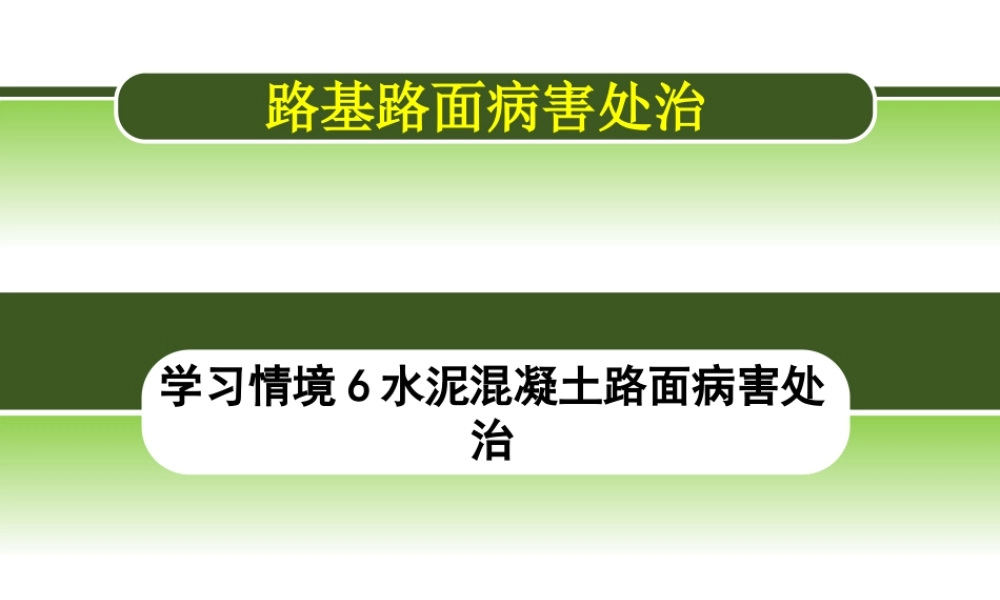

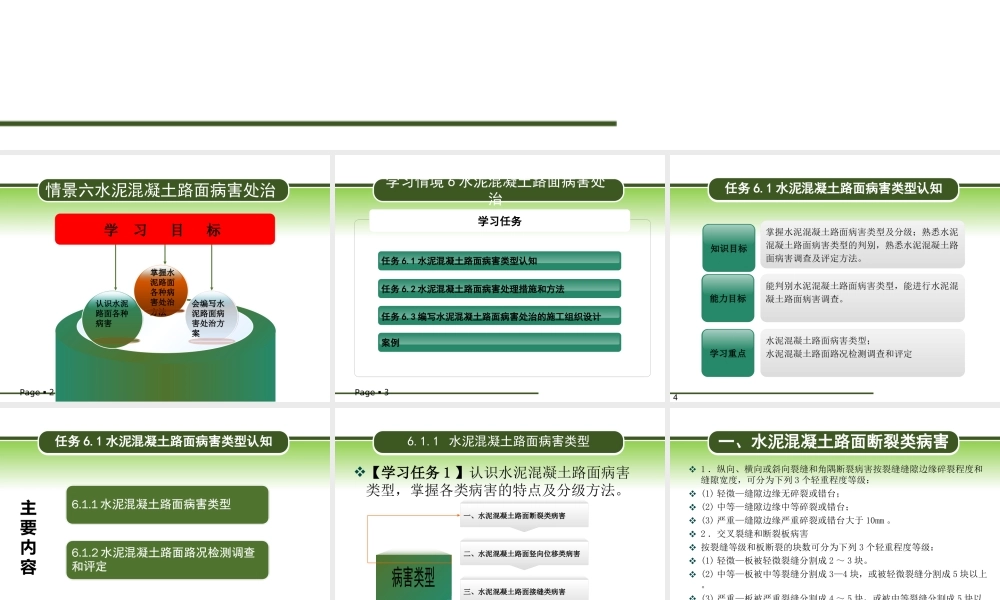

学习情境学习情境6 6水泥混凝土路面病害处治水泥混凝土路面病害处治 路基路面病害处治路基路面病害处治 Page 2 情景六水泥混凝土路面病害处治 认识水泥认识水泥路面各种路面各种病害病害 会编写水会编写水泥路面病泥路面病害处治方害处治方案案 掌握水掌握水泥路面泥路面各种病各种病害处治害处治方法方法 学学 习习 目目 标标 Page 3 学习学习任务任务 任务任务6.16.1水泥混凝土路面病害类型认知水泥混凝土路面病害类型认知 任务任务6.26.2水泥混凝土路面病害处理措施和方法水泥混凝土路面病害处理措施和方法 任务任务6.36.3编写水泥混凝土路面病害处治的施工组织设计编写水泥混凝土路面病害处治的施工组织设计 案例案例 学习情境6水泥混凝土路面病害处治 任务任务6.16.1水泥混凝土路面病害类型认知水泥混凝土路面病害类型认知 4 知识目标知识目标 掌握水泥混凝土路面病害类型及分级；熟悉水泥混凝土路面病害类型的判别，熟悉水泥混凝土路面病害调查及评定方法。能力目标能力目标 能判别水泥混凝土路面病害类型，能进行水泥混凝土路面病害调查。学习重点学习重点 水泥混凝土路面病害类型；水泥混凝土路面路况检测调查和评定 任务任务6.16.1水泥混凝土路面病害类型认知水泥混凝土路面病害类型认知 6.1.1 水泥混凝土路面病害类型 6.1.2 水泥混凝土路面路况检测调查和评定 主要内容【学习任务【学习任务1 1】认识水泥混凝土路面病害类型，掌握各类病害的特点及分级方法。6.1.1 水泥混凝土路面病害类型 四、水泥混凝土路面表层类病害四、水泥混凝土路面表层类病害 一、水泥混凝土路面断裂类病害一、水泥混凝土路面断裂类病害 二、水泥混凝土路面竖向位移类病害二、水泥混凝土路面竖向位移类病害 三、水泥混凝土路面接缝类病害三、水泥混凝土路面接缝类病害 1纵向、横向或斜向裂缝和角隅断裂病害按裂缝缝隙边缘碎裂程度和缝隙宽度，可分为下列3个轻重程度等级：(1)轻微缝隙边缘无碎裂或错台；(2)中等缝隙边缘中等碎裂或错台；(3)严重缝隙边缘严重碎裂或错台大于10mm。2交叉裂缝和断裂板病害 按裂缝等级和板断裂的块数可分为下列3个轻重程度等级：(1)轻微板被轻微裂缝分割成23块。(2)中等板被中等裂缝分割成34块，或被轻微裂缝分割成5块以上。(3)严重板被严重裂缝分割成45块，或被中等裂缝分割成5块以上。一、水泥混凝土路面断裂类病害一、水泥混凝土路面断裂类病害 路面出现较大的竖向位移，影响行车的舒适和安全，这类病害主要按其对行车舒适性和安全性的影响划分为三个轻重程度等级：1.轻微车辆以限速驶过时仅引起无不舒适感的轻微跳动。2.中等车辆驶过时有产生不舒适感的较大跳动。3.严重车辆驶过时产生过大的跳动，引起严重不舒适或不安全。二、水泥混凝土路面竖向位移类二、水泥混凝土路面竖向位移类病害病害 由于施工不当(接缝筑做，传力杆设置)或养护不及时，而出现唧泥、错台、拱起、接缝碎裂、填缝料失效等病害。分为下列6种：接缝填缝料损坏；纵向接缝张开；唧泥和板底脱空；错台；接缝碎裂；拱起。三、水泥混凝土路面接缝类病害三、水泥混凝土路面接缝类病害 水泥混凝土路面表层类病害，包括磨损和露骨、纹裂或网裂和起皮、活性集料反应、粗集料冻融裂纹，以及坑洞。四、水泥混凝土路面表层类病害【学习任务【学习任务2 2】学习水泥混凝土路面路况调查知识，掌握水泥混凝土路面检验评定。能进行路况调查，填写路况调查表，完成路面评定。6.1.2 水泥混凝土路面路况检测调查和评定 一、水泥混凝土路面路况检测调查一、水泥混凝土路面路况检测调查 二、水泥混凝土路面使用性能（二、水泥混凝土路面使用性能（PQI）路面状况调查和评定包含路面破损状况、结构承载能力、行使质量、抗滑能力、交通状况、路基和路面排水状况、路面修建和养护历史等7个方面内容。一、水泥混凝土路面路况检测调查一、水泥混凝土路面路况检测调查 水泥混凝土路面使用性能评价包含路面损坏、平整度和抗滑性能三项技术内容。二、水泥混凝土路面使用性能（PQI）任务任务6.26.2水泥混凝土路面病害处理措施和方法水泥混凝土路面病害处理措施和方法 14 知识目标知识目标 掌握水泥混凝土路面病害处理措施和方法；熟悉常见水泥混凝土路面病害处治方法，熟悉水泥混凝土路面再生利用的方法。能力目标能力目标 能合理选择水泥混凝土路面病害处治措施，并完成常见水泥混凝土路面病害处治。学习重点学习重点 水泥混凝土路面破损处治；水泥混凝土路面板下封堵；水泥混凝土路面表面功能修复；水泥混凝土路面整修；旧水泥混凝土路面再生利用 任务任务6.26.2水泥混凝土路面病害处理措施和方法水泥混凝土路面病害处理措施和方法 6.2.1 水泥混凝土路面破损处治 6.2.2水泥混凝土路面板下封堵 6.2.3水泥混凝土路面表面功能修复 6.2.4水泥混凝土路面整修 6.2.56.2.5旧水泥混凝土路面再生利用旧水泥混凝土路面再生利用 主要内容 6.2.1水泥混凝土路面局部破损处治 16【学习任务【学习任务3 3】学习水泥混凝土路面破损处治方法，掌握水泥混凝土路面局部破损处治要点。一、水泥混凝土路面裂缝维修 二、水泥混凝土路面板边、板角修补 三、水泥混凝土路面错台处治 四、水泥混凝土路面沉陷处治 五、水泥混凝土路面拱起处治 六、水泥混凝土路面坑洞修补 七、水泥混凝土路面接缝维修 八、表面类病害处治 九、路肩损坏病害处治 一、水泥混凝土路面裂缝维修 1裂缝的成因 水泥混凝土路面的裂缝情况比较复杂，产生的主要原因有：(1)路基基层承载力不足或基层强度不均匀；(2)接缝设置不当；(3)混凝土板设计厚度不足或基层平整度较差，使混凝土板厚不均匀；(4)地基不均匀沉降；(5)混凝土质量不佳等 2裂缝的处理方法(1)扩缝灌浆法 对于宽度小于3mm且无剥落的轻微裂缝，未裂通时一般可不予处理。宽度小于3mm的表面裂缝，可采取扩缝灌浆法。(2)直接灌浆法 对宽度大于3mm且没有碎裂的裂缝，可采取直接灌浆法。(3)条带罩面补缝 对贯穿全厚的大于3mm小于15mm的中等裂缝，宜采取条带罩面进行补缝。(4)集料嵌锁法 (5)刨挖法 (6)设置传力杆法 一、水泥混凝土路面裂缝维修 二、水泥混凝土路面板边、板角修补 1路面板边剥落，板角断裂的成因 (1)接缝或纵横缝交叉处，水的浸入易产生唧泥、脱空、导致板边或角隅应力增大，产生破损或断裂。(2)接缝处缺乏传荷能力或面板块边缘附近的传力杆失效。(3)路面基层在荷载和水的作用下，逐渐产生塑性变形，使板边、板角应力增大，产生剥落和断裂。(4)面板边缘的接缝中嵌入硬物等。2路面板边剥落、板角断裂修补方法 (1)板边修补(2)板角修补 二、水泥混凝土路面板边、板角修补 三、水泥混凝土路面错台处治 1路面错台产生的主要原因 (1)路面基层碾压不密实，强度不足。(2)局部地基不均匀下沉或采空区地基大面积沉陷。(3)水浸入基层，行车荷载使路面板产生泵吸现象。(4)传力杆、拉杆功能不完善或失效。2路面轻微错台处治方法 (1)人工凿平法(2)机械磨平法 (3)人工配合机械处治法 3路面严重错台处治方法(1)沥青砂填补法。(2)路面修补法 三、水泥混凝土路面错台处治 四、水泥混凝土路面沉陷处治 1路面沉陷的主要原因 (1)路面基层稳定性不够，强度不均匀，造成混凝土板块不均匀下沉。(2)排水设施不完善，地面水渗入基层，导致基层强度减弱，唧泥、板严重破碎造成面板沉陷。2在路面边缘设置排水设施 四、水泥混凝土路面沉陷处治 3水泥混凝土路面板块顶升法 4路面板沉陷破碎处治 五、水泥混凝土路面拱起处治 1路面拱起的主要原因(1)非高温季节施工时，胀缝设置间距过长或失效。(2)接缝内嵌入硬物。(3)夏季连续高温，使板体热胀。2路面拱起的处理方法(1)板端拱起但路面完好时，应根据拱起高低程度，计算多余板的长度，将拱起板块两侧附近12条横缝切宽，待应力充分释放后切除拱起端，逐渐使板块恢复原位。图6-11水泥混凝土路面板体拱起修复 1-拱起板；2-切除部分(2)将横缝和其他接缝的杂物、灰尘 用空气压缩机清除干净，并灌入填缝料。五、水泥混凝土路面拱起处治 六、水泥混凝土路面坑洞修补 水泥混凝土路面坑洞的产生，主要是粗集料脱落或局部振捣不密实等原因所致。发生坑洞面积不等，有的在一块板或多块板上出现。坑洞尽管对行车影响不大，但对路面的外观和表面功能都有较大影响，因此，应根据实际情况采取相应措施进行修补。七、水泥混凝土路面接缝维修 1 路面板接缝病害产生的主要原因(1)接缝材料的老化、脱落、软化和溢出；(2)垫料的老化、变形、脱落；(3)接缝结构、机能不完善；(4)接缝内嵌入硬物会造成接缝处剥落或胀裂；(5)填缝材料和接缝板质量欠佳。接缝板边出现碎裂时接缝的修复(1)在破碎部位边缘，用切割机切割成规则图形，其周围切割面应垂直板面，底面宜为平面；(2)清除混凝土碎块，吹净灰尘杂物，并保持干燥状态；(3)用高模量补强材料进行填充，修补混凝土达到通车强度后，方可开放交通。七、水泥混凝土路面接缝维修 八、表面类病害处治 表面类病害指表面起皮(剥落、露骨)等病害，其处治应根据公路等级和表面破损程度，采取不同的材料和施工方法进行 1.一般公路水泥混凝土板表面起皮宜采用稀浆封层加以处理。2.对于面积较大的水泥混凝土面板表面起皮(剥落、露骨)宜采取稀浆封层或沥青混凝土罩面加以处理。3.高速公路水泥混凝土板表面起皮(剥落、露骨)，宜采用改性沥青稀浆封层或沥青混凝土加以处理。九、路肩损坏病害处治 水泥混凝土路肩发生的除开裂、断角、轻度破碎等严重破碎外的各种病害为路肩轻度损坏，一般不需处理。当路肩呈严重破碎时，应换板或翻修。【学习任务【学习任务4 4】学习水泥混凝土路面板下封堵处治方法，掌握水泥混凝土路面板下封堵处治流程及要点。一、板块脱空判定 二、灌浆机具配备 三、灌浆材料 四、板下脱空处治 6.2.2水泥混凝土路面板下封堵 一、板块脱空判定 一般可以通过现场破损调查、接缝弯沉差测试、落锤式弯沉仪FWD检测与探地雷达检测相结合的方式确定。完好无断裂破碎的板块，板底也可能存在脱空，这种类型的脱空难以判断。二、灌浆机具配备 水泥混凝土路面板下封堵的灌浆设备，主要由压浆泵、灰浆搅拌机、胀卡头、水箱和30KW发电机组等组成。三、灌浆材料 1路面板下灌浆材料应具有的性能(1)早期强度高(2)流动性好(3)无离析、无泌水(4)收缩小 四、板下脱空处治 1准备 2钻孔作业 3砂浆制备 4灌浆作业(1)灌浆时，应先灌注面板边缘的孔，再灌注面板中间的孔；(2)将灌浆机的喷嘴插入孔中，并压紧以防浆体由孔中流出；(3)启动灌浆机，进行灌浆；(4)灌满板下空隙立即用木塞塞孔，防止浆体溢出，至浆体初凝，拨出木塞，用高标号砂浆封孔、抹平；(5)关闭压力泵，将灌浆机移到下一个孔继续灌浆，待一块板灌浆完毕后，再移至其他板块灌浆；(6)灌浆区板下的浆体达到通车强度即可开放交通。【学习任务【学习任务5 5】学习水泥混凝土路面修复的方法，掌握水泥混凝土路面罩面技术（如薄层水泥砂浆罩面、沥青磨耗层罩面）、稀浆封层技术和刻槽的方法来改善和恢复水泥混凝土路面表面功能修复处治流程及要点。一、薄层水泥砂浆罩面 二、沥青磨耗层罩面 三、稀浆封层 四、刻 槽 6.2.3水泥混凝土路面表面功能修复 6.2.4水泥混凝土路面整修【学习任务【学习任务6 6】学习水泥混凝土路面整修的方法，掌握水泥混凝土路面加铺技术方法流程及要点。一、整块水泥混凝土路面板翻修 二、沥青磨耗层罩面 三、稀浆封层 四、刻 槽 一、整块水泥混凝土路面板翻修 当路面产生严重的沉陷或严重的破碎板等病害，而且集中于一块板内时，正常的养护手段无济于事，只能通过整块面板的翻修，才能恢复其使用功能。1清除混凝土碎块 2处治基层 3排水处理 4水泥混凝土翻修工艺 二、水泥混凝土路面部分路段修复 水泥混凝土路面部分路段损坏，一般是由于设计、施工、材料、工艺、交通量、超载、养护不当等因素造成，严重影响行车安全，对水泥混凝土路面损坏路段，必须进行彻底修复。三、加铺新
