水泥混凝土路面病害处理方法.pdf

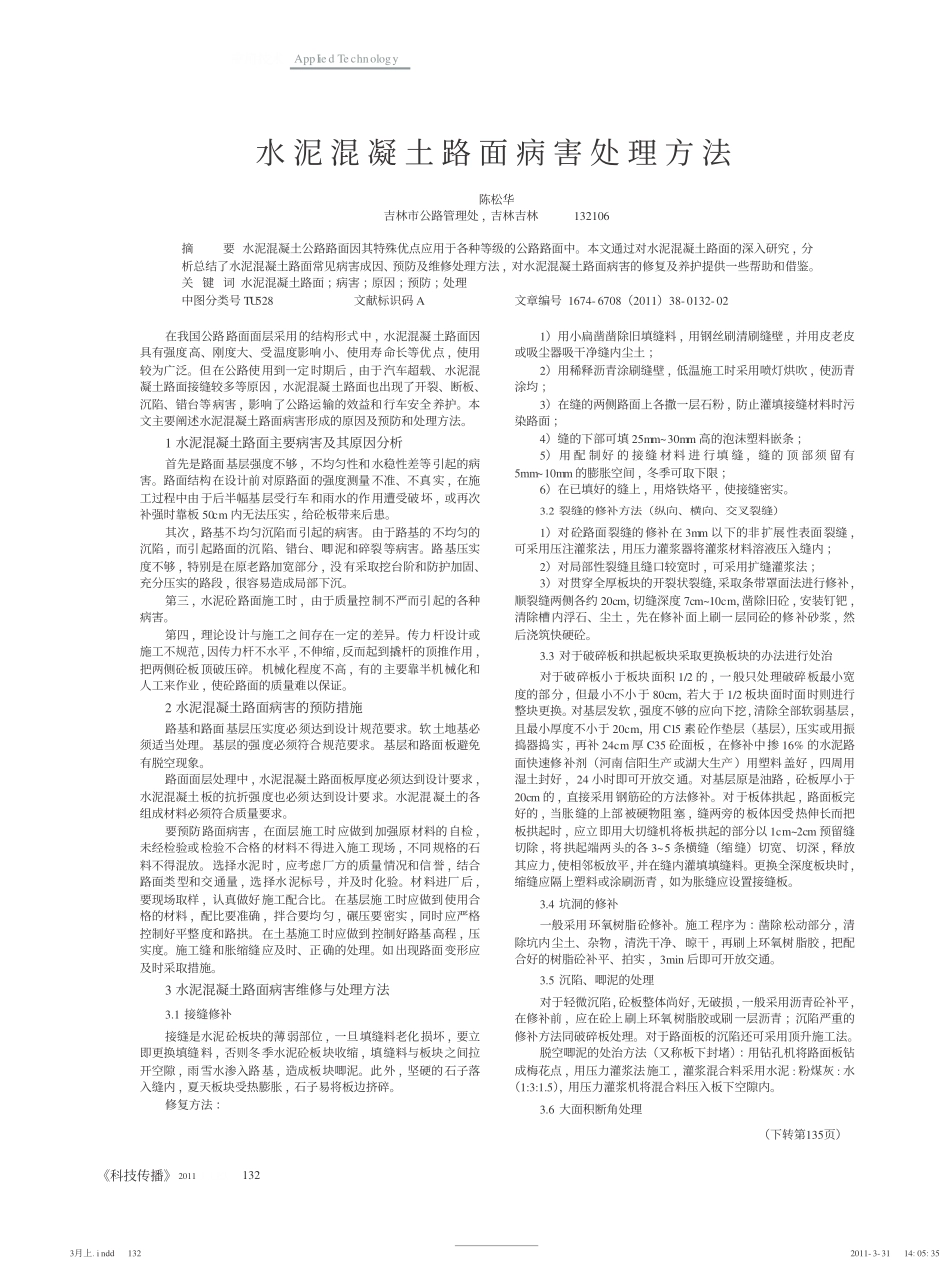

3（上）科技传播3应用技术Applied Technology水 泥 混 凝 土 路 面 病 害 处 理 方 法陈松华吉林市公路管理处，吉林吉林132106摘要 水泥混凝土公路路面因其特殊优点应用于各种等级的公路路面中。本文通过对水泥混凝土路面的深入研究，分析总结了水泥混凝土路面常见病害成因、预防及维修处理方法，对水泥混凝土路面病害的修复及养护提供一些帮助和借鉴。关 键 词 水泥混凝土路面；病害；原因；预防；处理中图分类号 TU 528文献标识码 A文章编号 1674-6708（2011）38-0132-02在我国公路路面面层采用的结构形式中，水泥混凝土路面因具有强度高、刚度大、受温度影响小、使用寿命长等优点，使用较为广泛。但在公路使用到一定时期后，由于汽车超载、水泥混凝土路面接缝较多等原因，水泥混凝土路面也出现了开裂、断板、沉陷、错台等病害，影响了公路运输的效益和行车安全养护。本文主要阐述水泥混凝土路面病害形成的原因及预防和处理方法。1 水泥混凝土路面主要病害及其原因分析首先是路面基层强度不够，不均匀性和水稳性差等引起的病害。路面结构在设计前对原路面的强度测量不准、不真实，在施工过程中由于后半幅基层受行车和雨水的作用遭受破坏，或再次补强时靠板 50cm 内无法压实，给砼板带来后患。其次，路基不均匀沉陷而引起的病害。由于路基的不均匀的沉陷，而引起路面的沉陷、错台、唧泥和碎裂等病害。路基压实度不够，特别是在原老路加宽部分，没有采取挖台阶和防护加固、充分压实的路段，很容易造成局部下沉。第三，水泥砼路面施工时，由于质量控制不严而引起的各种病害。第四，理论设计与施工之间存在一定的差异。传力杆设计或施工不规范，因传力杆不水平，不伸缩，反而起到撬杆的顶推作用，把两侧砼板顶破压碎。机械化程度不高，有的主要靠半机械化和人工来作业，使砼路面的质量难以保证。2 水泥混凝土路面病害的预防措施路基和路面基层压实度必须达到设计规范要求。软土地基必须适当处理。基层的强度必须符合规范要求。基层和路面板避免有脱空现象。路面面层处理中，水泥混凝土路面板厚度必须达到设计要求，水泥混凝土板的抗折强度也必须达到设计要求。水泥混凝土的各组成材料必须符合质量要求。要预防路面病害，在面层施工时应做到加强原材料的自检，未经检验或检验不合格的材料不得进入施工现场，不同规格的石料不得混放。选择水泥时，应考虑厂方的质量情况和信誉，结合路面类型和交通量，选择水泥标号，并及时化验。材料进厂后，要现场取样，认真做好施工配合比。在基层施工时应做到使用合格的材料，配比要准确，拌合要均匀，碾压要密实，同时应严格控制好平整度和路拱。在土基施工时应做到控制好路基高程，压实度。施工缝和胀缩缝应及时、正确的处理。如出现路面变形应及时采取措施。3 水泥混凝土路面病害维修与处理方法3.1 接缝修补接缝是水泥砼板块的薄弱部位，一旦填缝料老化损坏，要立即更换填缝料，否则冬季水泥砼板块收缩，填缝料与板块之间拉开空隙，雨雪水渗入路基，造成板块唧泥。此外，坚硬的石子落入缝内，夏天板块受热膨胀，石子易将板边挤碎。修复方法：1）用小扁凿凿除旧填缝料，用钢丝刷清刷缝壁，并用皮老皮或吸尘器吸干净缝内尘土；2）用稀释沥青涂刷缝壁，低温施工时采用喷灯烘吹，使沥青涂均；3）在缝的两侧路面上各撒一层石粉，防止灌填接缝材料时污染路面；4）缝的下部可填 25mm30mm 高的泡沫塑料嵌条；5）用 配 制好 的 接缝 材料 进 行填 缝，缝的 顶 部须 留有5mm10mm 的膨胀空间，冬季可取下限；6）在已填好的缝上，用烙铁烙平，使接缝密实。3.2 裂缝的修补方法（纵向、横向、交叉裂缝）1）对砼路面裂缝的修补在 3mm 以下的非扩展性表面裂缝，可采用压注灌浆法，用压力灌浆器将灌浆材料溶液压入缝内；2）对局部性裂缝且缝口较宽时，可采用扩缝灌浆法；3）对贯穿全厚板块的开裂状裂缝，采取条带罩面法进行修补，顺裂缝两侧各约 20cm，切缝深度 7cm10cm，凿除旧砼，安装钉钯，清除槽内浮石、尘土，先在修补面上刷一层同砼的修补砂浆，然后浇筑快硬砼。3.3 对于破碎板和拱起板块采取更换板块的办法进行处治对于破碎板小于板块面积 1/2 的，一般只处理破碎板最小宽度的部分，但最小不小于 80cm，若大于 1/2 板块面时面时则进行整块更换。对基层发软，强度不够的应向下挖，清除全部软弱基层，且最小厚度不小于 20cm，用 C15 素砼作垫层（基层），压实或用振捣器捣实，再补 24cm 厚 C35 砼面板，在修补中掺 16%的水泥路面快速修补剂（河南信阳生产或湖大生产）用塑料盖好，四周用湿土封好，24 小时即可开放交通。对基层原是油路，砼板厚小于20cm 的，直接采用钢筋砼的方法修补。对于板体拱起，路面板完好的，当胀缝的上部被硬物阻塞，缝两旁的板体因受热伸长而把板拱起时，应立即用大切缝机将板拱起的部分以 1cm2cm 预留缝切除，将拱起端两头的各 35 条横缝（缩缝）切宽、切深，释放其应力，使相邻板放平，并在缝内灌填填缝料。更换全深度板块时，缩缝应隔上塑料或涂刷沥青，如为胀缝应设置接缝板。3.4 坑 洞的修补一般采用环氧树脂砼修补。施工程序为：凿除松动部分，清除坑 内尘土、杂物，清洗干净、晾干，再刷上环氧树脂胶，把配合好的树脂砼补平、拍实，3min 后即可开放交通。3.5 沉陷、唧泥的处理对于轻微沉陷，砼板整体尚好，无破损，一般采用沥青砼补平，在修补前，应在砼上刷上环氧树脂胶或刷一层沥青；沉陷严重的修补方法同破碎板处理。对于路面板的沉陷还可采用顶升施工法。脱空唧泥的处治方法（又称板下封堵）：用钻孔机将路面板钻成梅花点，用压力灌浆法施工，灌浆混合料采用水泥:粉煤灰:水（1:3:1.5），用压力灌浆机将混合料压入板下空隙内。3.6 大面积断角处理（下转第135页）3月上33 35 3520111 2.i ndd1 22011-114:0:科技传播 3（上）35应用技术Applied Technology分是裂缝，则用熔断丝进行封堵，并且涂抹一层钙基脂；如果泄漏的部分是腐蚀性穿孔，则应该先对补块进行点焊，再进行环向以及纵向的焊接，将补块与管子形成的 90角焊平，并且对补块周围的管道进行必要的冷却；如果进行分层补焊，应该在第一层焊完并冷却后，再焊第二层。另外，管道在焊后应该进行自然的冷却，这样才能够防止因为冷脆而影响焊接的质量。4.3 管卡修复法泄漏卡箍是用来为对付腐蚀泄漏点的，它由相对轻的金属板条组成，采用单拉螺栓紧固在管线上。在距拉紧螺栓 180 度对面位置上，还有一个丝扣活动件，通过它可以将锥形的氯丁橡胶压人泄漏点。这类堵漏卡箍被大量使用在独立的泄漏点维修上，且这段管段最终会被被更换。这种维修一般视为临时性的紧急维修。5 结论泄漏，可以说是天然气管道安全输送最主要的隐患，怎样预防好泄漏事故的发生，确保管线的安全稳定运行，更是一个综合性的课题。与此同时，要确保天然气输送管道的安全运行，不仅仅需要选择好经济的、合适的泄漏检测方法，还应该从天然气输送管道的设计、工程施工以及日常运行管理等等多个方面，去进行考虑并加以重视，这样才能够最大程度的减小泄漏事故的发生。参考文献1王大庆，高惠临，霍春勇，冯耀荣.天然气管道泄漏射流火焰形貌研究J.油气储运，2006.2曾学军，张鹏云，武喜怀，薛继军，郭健.天然气长输管道氮气隔离法投产置换工艺研究J.石油工业技术监督，2006.3常兴，汪春付，姚万利，卫杰，陈璞.安济天然气长输管道置换投产方案优选及实施J.石油工程建设，2006.4彭星煜，张鹏，陈利琼，胡亚梅.天然气管道外腐蚀失效维抢修流程J.石油化工腐蚀与防护，2007.5王勇，张智亮，张红霞，李明红.天然气管道腐蚀失效分析J.化工装备技术，2008.参考文献1殷荣，卞煜.城市供水监管与应急指挥体系建设J.城市公用事业，2004(5).2游进军.水资源系统模拟理论与实践D.中国水利水电科学研究院，2005.3王立学.水利工程经济M.哈尔滨：东北林业大学出版社，2005.（上接第133页）用切缝机沿断角处切成长方形状，破板设置钢筋笼，修复方法同破碎板处理。3.7 罩面对于砼路面出现局部龟裂、剥落、磨光和大面积磨损可采用沥青砼罩面和水泥砼罩面法。沥青砼罩面法程序为：在旧砼路面上洒一层沥青粘层油，在上面根据不同厚度摊补一层沥青砼。水泥砼罩面程序为：在新旧砼结合面上必须凿毛，用压缩空气吹除砼碎碴，再涂刷粘剂，尔后浇筑砼。当采用环氧树脂砂浆作表面处治时，其配合比一般为环氧树脂:骨料（1:41:10）。4 结论本文分析了水泥混凝土公路路面出现的几种常见病害的成因，提出了相应的预防和处理对策。实践证明，在水泥混凝土养护过程中，应坚持以预防为主，研究病害规律，将病害消灭在萌芽阶段，使路面质量不断得到完善。（上接第132页）参考文献1王艳敏，解文红.大跨度钢结构施工技术J.河北煤炭，2006(3).2叶颂公.超高空、大跨度钢结构通廊现场制作安装J.中国有色建设，2006(4).3陈守辉，丘秉达，何亚瑞，叶昕亮.地下室钢结构逆作法施工技术J.建筑技术，2010(2).4魏成权，王恒.大跨度双曲面钢屋盖吊装技术J.建筑技术，2010(2).5陈虎，徐文平，周建伟.某大跨度钢结构设计方案比选及体系优化J.江苏建筑，2010(2).6李贵平.浅谈大跨度钢结构施工过程的结构分析方法J.化学工程与装备，2010(5).（上接第131页）应力，线路出现高温时接头处呈压应力相叠加后总压应力超过焊缝处的屈服极限后，使轨头顶面出现塑性变形，形成轨头压溃。处理措施：钢轨的焊接残余应力主要与焊接过程中使用的焊接机具、焊接工艺和方法有关，因此改善焊接作业的规程和标准，提高作业人员的水平，使作业更加规范，工艺流程更为合理，焊接残余应力的影响程度会减轻许多。（上接第137页）生有益变异的育种方法，它主要采用升入高空的气球或返回式的卫星将种子带入太空与环境相互作用，然后将返回的种子在地面进行加工孕育而形成新材料、新品种。它的变异原理是，种子在太空中受到微重力，宇宙射线及高真空、近地磁场的作用，这些环境都是在地球环境中所无法获取的，通过这种环境刺激诱变，引起植物细胞及细胞结构与功能发生相应的变异。空间诱变育种有一系列的优越性，比一般常规育种提早 2 个世代的稳定，具有育种进程快，周期短，育种效率高等优点。近年来，随着我国航天事业的发展，为这项技术在我国的应用提供了充分的条件，从 1987 年到 2001 年我国成功进行了 10 次植物种子的搭载实验，这些实验涉及的领域主要有：粮棉油、瓜果蔬菜等方面，经过地面农业育种专家的辛勤实验，培育出一系列植物优良品种，具有优质、早熟、抗病虫害能力强等特点。5 结论综上所述，利用诱变技术培育出的小麦品种有着许多优良性能，以上几种诱变技术各有其特点，由于其应用的时间还比较短，在实际的操作过程中还存在着许多问题，还需进一步去探索研究，基于作者能力的限制，文中的不足之处望行业同仁多多指正，在今后的工作当中亦会加强相关理论知识的学习，争取为植物诱变育种技术研究做出更大的贡献。参考文献1余增亮，何建军，邓建国，等.离子注入水稻诱变育种机理初探J.安徽农业科学，1989(1).2李桂花，张衍荣，曹健.农业空间诱变育种研究进展J.长江蔬菜，2003(12).3祝丽英，池书敏，刘志增，等.EM S对玉米花粉诱变效应的研究J.河北农业大学学报，2002(1).（上接第141页）3月上353 35 320111.i ndd12011-114:0:7
