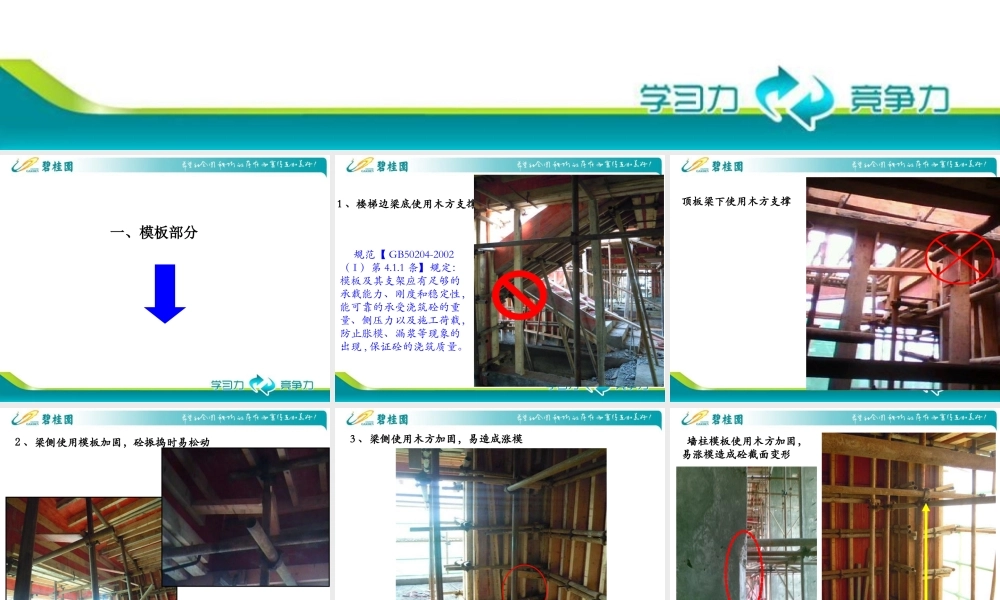

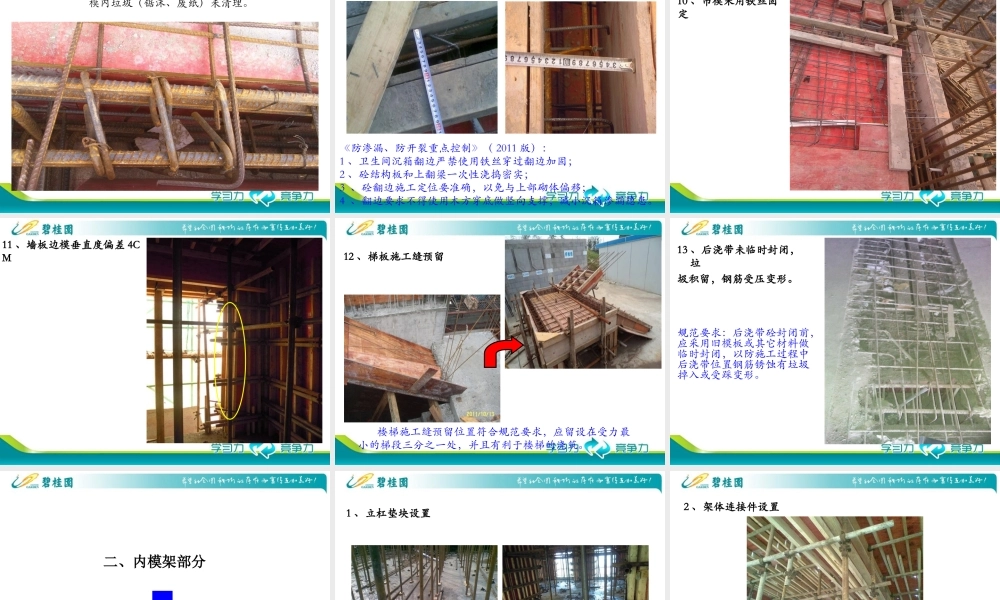

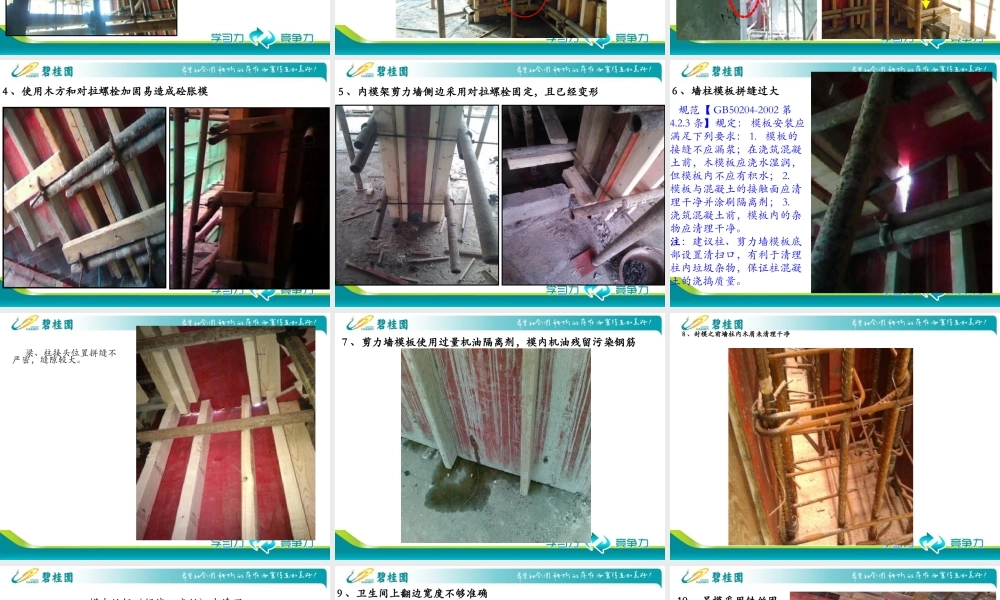

模板、内模架常见质量通病 一、模板部分一、模板部分 1 1、楼梯边梁底使用木方支撑、楼梯边梁底使用木方支撑 规范【GB50204-2002（I）第4.1.1条】规定：模板及其支架应有足够的承载能力、刚度和稳定性，能可靠的承受浇筑砼的重量、侧压力以及施工荷载，防止胀模、漏浆等现象的出现,保证砼的浇筑质量。顶板梁下使用木方支撑顶板梁下使用木方支撑 2 2、梁侧使用模板加固，砼振捣时易松动、梁侧使用模板加固，砼振捣时易松动 3 3、梁侧使用木方加固，易造成涨模、梁侧使用木方加固，易造成涨模 墙柱模板使用木方加固，墙柱模板使用木方加固，易涨模造成砼截面变形易涨模造成砼截面变形 4 4、使用木方和对拉螺栓加固易造成砼胀模、使用木方和对拉螺栓加固易造成砼胀模 5 5、内模架剪力墙侧边采用对拉螺栓固定，且已经变形、内模架剪力墙侧边采用对拉螺栓固定，且已经变形 6 6、墙柱模板拼缝过大、墙柱模板拼缝过大 规范【GB50204-2002第4.2.3条】规定：模板安装应满足下列要求：1.模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；2.模板与混凝土的接触面应清理干净并涂刷隔离剂；3.浇筑混凝土前，模板内的杂物应清理干净。注注：建议柱、剪力墙模板底部设置清扫口，有利于清理柱内垃圾杂物，保证柱混凝土的浇捣质量。梁、柱接头位置拼缝不严密，缝隙较大。7 7、剪力墙模板使用过量机油隔离剂，模内机油残留污染钢筋、剪力墙模板使用过量机油隔离剂，模内机油残留污染钢筋 8 8、封模之前墙柱内木屑未清理干净、封模之前墙柱内木屑未清理干净 模内垃圾（锯沫、废纸）未清理。9 9、卫生间上翻边宽度不够准确、卫生间上翻边宽度不够准确 防渗漏、防开裂重点控制（2011版）：1、卫生间沉箱翻边严禁使用铁丝穿过翻边加固；2、砼结构板和上翻梁一次性浇捣密实；3、砼翻边施工定位要准确，以免与上部砌体偏移；4、翻边要求不得使用木方穿底做竖向支撑，减小沉箱渗漏隐患。1010、吊模采用铁丝固定、吊模采用铁丝固定 1111、墙板边模垂直度偏差、墙板边模垂直度偏差4CM4CM 楼梯施工缝预留位置符合规范要求，应留设在受力最小的梯段三分之一处，并且有利于楼梯的浇筑。1212、梯板施工缝预留、梯板施工缝预留 1313、后浇带未临时封闭，垃、后浇带未临时封闭，垃 圾积留，钢筋受压变形。圾积留，钢筋受压变形。规范要求：后浇带砼封闭前，应采用旧模板或其它材料做临时封闭，以防施工过程中后浇带位置钢筋锈蚀有垃圾掉入或受踩变形。二、内模架部分二、内模架部分 内架立杆底部垫块铺设到位 脚手架底部大面积未设置垫块 1 1、立杠垫块设置、立杠垫块设置 大梁梁底加设双扣件。是考虑支架上部的局部稳定。如果在加载时，有局部偶然荷载过大，就会使支撑局部受力过大而产生扣件滑动，影响施工质量。如果再加个，则处于保险。2 2、架体连接件设置、架体连接件设置 内架立杆下部加设纵横向扫地杆，设置扫地杆能有效地增大模板支架的整体刚度，使立杆受力趋于均匀。3 3、扫地杆设置、扫地杆设置 立杆间间距一般控制在600mm之1200mm间 4 4、立杆间距设置、立杆间距设置 优秀体现：1、地下室后浇带模板及其支撑单独支设（2、地下室底板砼浇筑完成后，后浇带位置必须用废模板及时做临时封闭，有效防止垃圾掉入和后浇带钢筋受踩变形。控制措施：1、后浇带位置的梁、板模板必须单独加工下料，支模架单独搭设，且模板应拼接严密、内模架固定牢固；2、后浇带在未达到设计及规范规定时间不得提前封闭（后浇带位置砼一般设计为主体完成后或者该位置砼浇筑完成60天后方可封闭）；3、后浇带砼封闭前，应采用旧模板或其它材料做临时封闭，以防施工过程中后浇带位置钢筋锈蚀有垃圾掉入或受踩变形。5 5、后浇带部位设置、后浇带部位设置 后浇带未封闭,下口脚手架 未单独支设被拆除。
