2023年智慧园施工组织设计_24341.doc

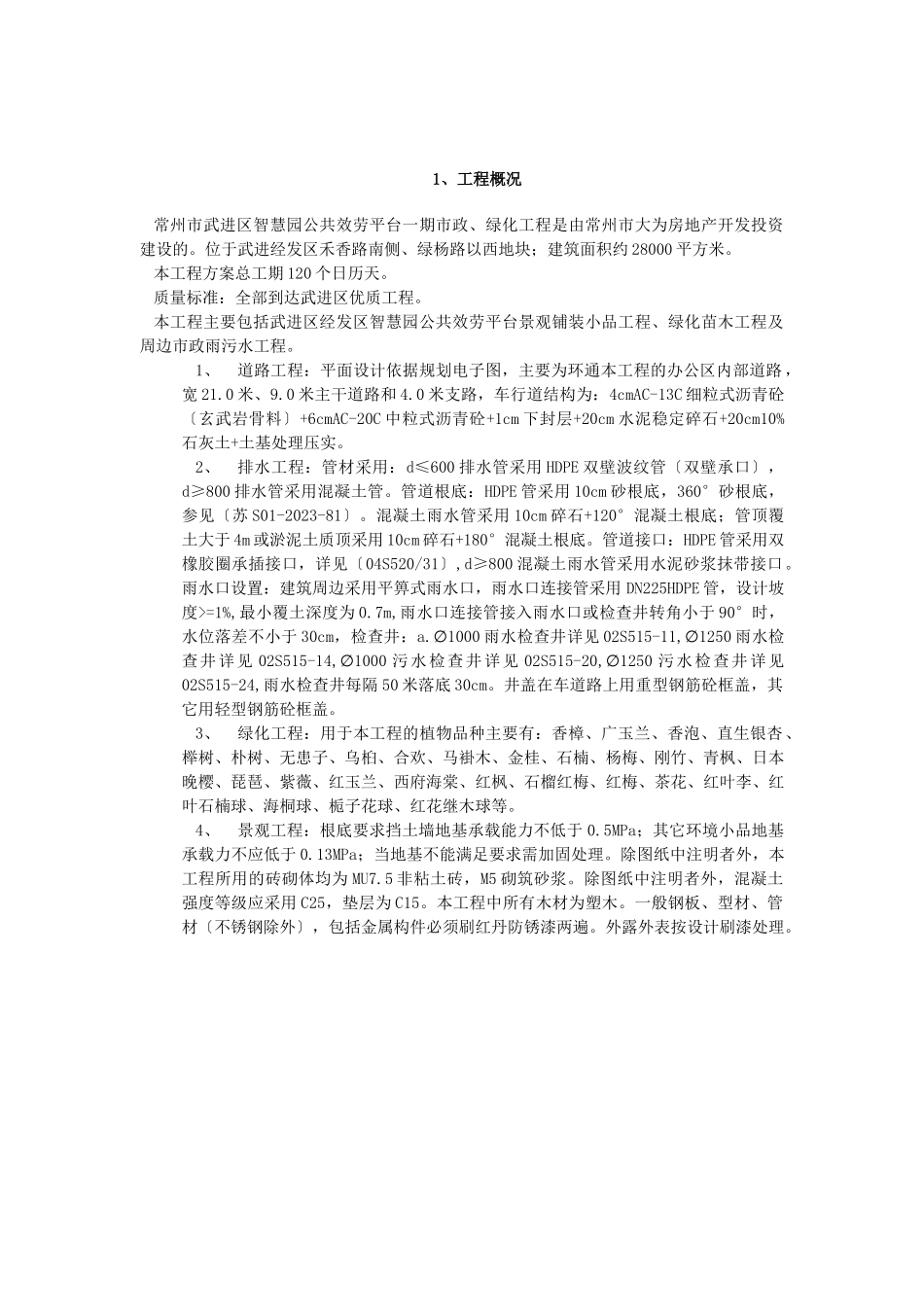

目 录 1、工程概况 2、主要施工方法 3、拟投入的主要施工机械、设备方案 4、劳动力安排方案 5、确保工程质量的技术组织措施 6、确保安全生产的技术组织措施 7、确保工期的技术组织措施 8、确保文明施工的技术组织措施 9、工程施工的重点和难点及保证措施 10、雨季施工技术措施 11、减少扰民噪音、降低环境污染技术措施 12、地下管线及其他地上地下设施的保护加固措施 13、施工平面布置图 14、施工总体进度方案 1、工程概况 常州市武进区智慧园公共效劳平台一期市政、绿化工程是由常州市大为房地产开发投资建设的。位于武进经发区禾香路南侧、绿杨路以西地块；建筑面积约28000平方米。 本工程方案总工期120个日历天。 质量标准：全部到达武进区优质工程。 本工程主要包括武进区经发区智慧园公共效劳平台景观铺装小品工程、绿化苗木工程及周边市政雨污水工程。 1、 道路工程：平面设计依据规划电子图，主要为环通本工程的办公区内部道路，宽21.0米、9.0米主干道路和4.0米支路，车行道结构为：4cmAC-13C细粒式沥青砼〔玄武岩骨料〕+6cmAC-20C中粒式沥青砼+1cm下封层+20cm水泥稳定碎石+20cm10%石灰土+土基处理压实。 2、 排水工程：管材采用：d≤600排水管采用HDPE双壁波纹管〔双壁承口〕，d≥800排水管采用混凝土管。管道根底：HDPE管采用10cm砂根底，360°砂根底，参见〔苏S01-2023-81〕。混凝土雨水管采用10cm碎石+120°混凝土根底；管顶覆土大于4m或淤泥土质顶采用10cm碎石+180°混凝土根底。管道接口：HDPE管采用双橡胶圈承插接口，详见〔04S520/31〕,d≥800混凝土雨水管采用水泥砂浆抹带接口。雨水口设置：建筑周边采用平箅式雨水口，雨水口连接管采用DN225HDPE管，设计坡度>=1%,最小覆土深度为0.7m,雨水口连接管接入雨水口或检查井转角小于90°时，水位落差不小于30cm，检查井：a.∅1000雨水检查井详见02S515-11,∅1250雨水检查井详见02S515-14,∅1000污水检查井详见02S515-20,∅1250污水检查井详见02S515-24,雨水检查井每隔50米落底30cm。井盖在车道路上用重型钢筋砼框盖，其它用轻型钢筋砼框盖。 3、 绿化工程：用于本工程的植物品种主要有：香樟、广玉兰、香泡、直生银杏、榉树、朴树、无患子、乌桕、合欢、马褂木、金桂、石楠、杨梅、刚竹、青枫、日本晚樱、琵琶、紫薇、红玉兰、西府海棠、红枫、石榴红梅、红梅、茶花、红叶李、红叶石楠球、海桐球、栀子花球、红花继木球等。 4、 景观工程：根底要求挡土墙地基承载能力不低于0.5MPa；其它环境小品地基承载力不应低于0.13MPa；当地基不能满足要求需加固处理。除图纸中注明者外，本工程所用的砖砌体均为MU7.5非粘土砖，M5砌筑砂浆。除图纸中注明者外，混凝土强度等级应采用C25，垫层为C15。本工程中所有木材为塑木。一般钢板、型材、管材〔不锈钢除外〕，包括金属构件必须刷红丹防锈漆两遍。外露外表按设计刷漆处理。 2、主要施工方法 定位放线、施工测量 1、定位放线 根据施工总平面和建设单位提供的水准点位置及标高，用全站 仪和钢尺将方格控制网引测到施工现场，测定各主体建筑轴线位置。 2、施工测量。 〔1〕平面轴线控制。 根据建筑方格网，采用经纬仪及钢尺进行测定，应采用钢尺实量进行闭合较对。 〔2〕基坑放线应按基底尺寸、工作面及放坡因素考虑。 〔3〕垂直度和标高控制。 当根底全部完成后，将轴线、标高引至已完成的根底上(标高在-0.05-0.10m为宜)，作为地面以上结构施工的垂直传递基准点。垂直度可采用线垂测设，垂直度的误差应符合施工验收标准规定。 一、道路工程 1、石灰稳定土底基层 石灰稳定土采用稳定土拌和机路拌法施工 A.材料要求：土、灰除满足标准要求外，在施工中控制要点为： (1)石灰应符合Ⅲ级以上标准，石灰在使用前7-10天充分消解； (2)消石灰存放时间宜控制在2个月以内； (3)一个作业段内采用土质相同的土(击实标准和灰剂量相同)，以便对压实度进行准确控制。 B.准备下承层： (1)石灰土施工前，应对上路床顶严格验收，验收内容包括压实度、宽度、标高、横坡度、平整度等项目。 (2)按要求设置路面施工控制桩。 C.备土、铺灰： (1)备土：按照松铺厚度将土摊铺均匀一致，有利于机械化施工。铺土后，先用推土机大致推平，然后放样用平地机整平，清余补缺，保证厚度一致，外表平整。 (2)备灰、铺灰：备灰前，用压路机对铺开的松土碾压1-2遍，保证备灰时不产生大的车辙，严禁重车在作业段内调头。备灰前根据灰剂量、不同含水量情况下的石灰松方干容重及石灰土最大干容重计算每平方米的石灰用量。备灰前事先在灰条位置标出两条灰线，以确保灰条顺直。铺灰前在灰土的边沿打出格子标线，然后用人工将石灰均匀地铺撒在标线范围内。 D.拌和： 采用专用的稳定土拌和机进行路拌法施工，铧犁作为附助设备配合翻拌。 (1)土的含水量小，应首先用铧犁翻拌一遍，使石灰置于中、下层，然后洒水补充水份，并用铧犁继续翻拌，使水份分布均匀。整平过程中的水份损失，含水量适当大些(根据气候及拌和整平时间长短确定)，土的含水量过大，用铧犁进行翻拌凉晒。 (2)水份适宜后，用平地机粗平一遍，然后用灰土拌和机拌和第一遍。拌和时要指派专人跟机进行挖验，每间隔5-10米挖验一处，检查拌和是否到底。对于拌和不到底的段落，及时提醒拌和机司机返回重新拌和。 E.整平： 用平地机，局部地方人工配合整平。 (1)灰土拌和符合要求后，用平地机粗平一遍，消除拌和产生的土坎、波浪、沟槽等，使外表大致平整。 (2)用振动压路机或轮胎压路机稳压1-2遍。 (3)利用控制桩用水准仪测量其相应层次的标高，并用石灰作出标记，样点分布密度视平地机司机水平确定。 (4)平地机由外侧起向内侧进行刮平。 (5)重复(3)—(4)步骤直至标高和平整度满足要求为止。灰土接头、边沿等平地机无法正常作业的地方，应由人工完成清理、平整工作。 (6)整平时多余的灰土不准废弃于边坡上。 (7)要点提示 最后一遍整平前，假设含水量过低，宜用洒水车喷洒一遍水，以补充表层水份，有利于表层碾压成型，最后一遍整平时平地机应“带土〞作业，切忌薄层找补，备土、备灰要适当考虑充裕量，整平时宁刮勿补。 F.碾压 碾压采用振动式压路机和18-21T三轮静态压路机联合完成。整平完成后，先用振动压路机由路两侧向路中心碾压。碾压时后轮应重叠1/2轮宽，一般碾压4-5遍，压路机的碾压速度，头两遍以采用1.5-1.7公里/小时,以后用2.0-2.5公里/小时,至无明显轮迹,总之,碾压时遵循“由边到中，先轻后重，由慢到快〞的原那么。 要点提示：碾压必须连续完成，中途不得停顿，压路机应足量，以减少碾压成型时间，合理配备为震动压路机1-2台，三轮压路机2-3台，碾压过程中应行走顺直，低速行驶，如有局部角落无法碾压的地方应用“蛙夯〞强夯。 G.检验 (1)试验员应盯在施工现场，完成碾压遍数后，立即取样检验压实度(要及时拿出试验结果)，压实缺乏要立即补压，直到满足压实要求为止。 (2)成型后的两日内完成平整度、标高、横坡度、宽度、厚度检验，检验不合格要求采取措施预以处理。 (3)要点提示：弹簧、轮迹明显、外表松散、起皮严重、土块超标等有外观缺陷的不准验收，应彻底处理，标高不适宜的，高出局部用平地机刮除，低下的局部不准贴补，压实度、强度必须全部满足要求，否那么应返工处理。 H.接头处理 碾压完毕的石灰土的端头应立即将拌和不均，或标高误差大，或平整度不好的局部挂线重直切除，保持接头处顺直、整齐，下一作业段与之衔接处，铺土及拌和应空出2米，待整平时再按松铺厚度整平。 I .养生 不能及时覆盖上层结构层的灰土，养生期不少于7天，采用洒水养生法，养生期间要保持灰土外表经常湿润。养生期内应封闭交通，除洒水车外禁止一切车辆通行。灰土完成后经验收合格，即可进行下道工序施工。 二、各种铺装地面的具体施工方案 花岗岩园路铺地 1、花岗岩园路铺地做法为：素土夯实→80厚级配碎石〔25-40〕→100厚C10混凝土→50厚1：1水泥砂浆→芝麻灰、中国黑烧面花岗岩广场铺装面层。 2、施工顺序为：定位放线→场地平整→基层施工→面层施工 〔1〕定位放线及场地平整 根据施工图纸将道路、广场按不同的面层处理和标高进行分区，分别建立区域划块和标高控制网，然后将现有场地根据标高控制桩进行整平，整平后压实，经检测符合设计要求后，再进行下步工序，假设发现弹簧土应加以处理，处理方法采用打梅花形石灰桩。 〔2〕修筑路槽 在修建路面之前，应在要修建的路面下先修筑铺路面用的浅槽，经碾压后使路面更加稳定坚实。 〔3〕基层施工 根据设计图纸的要求准备材料，铺筑时应注意，原土夯实均匀平整，铺80厚级配碎石〔25-40〕，100厚C10混凝土垫层。 基层施工顺序：摊铺碎石→稳压→撒填充料→压实→铺撒嵌缝料→碾压。 基土压实后采用碎石灌M5水泥砂浆，C10混凝土浇筑，浇筑砼垫层时应先根据饰面的铺贴方法确定伸缩缝的留设位置，然后根据图纸排水方向，定出标高，建立标高控制网。根据施工伸缩缝和标高进行支模，浇捣砼，砼采用现场拌。 〔4〕粘结层施工： 50厚1：3水泥砂浆粘结层。 〔5〕面层施工： 面层材料包括花岗岩等。各种面层铺筑材料应该严格按照设计图纸中要求的材料尺寸预制加工或购置。 面层铺筑时铺面料应轻轻放平，用橡胶锤敲打稳定，不得损伤面料的边角，如发现结合层不平时应拿起铺装面料重新找平，严禁向装底填塞砂浆或支垫砖块等。铺好砖后应沿线检查平直度，发现铺砖移动时，应立即修正，最后用图纸设计的材料扫缝。并泼适量水养护，养生期不得少于3天，在此期间严禁人员、车辆走动碰撞。 3、质量控制 〔1〕原材料：饰面石板色泽应根据设计要求，不得有裂缝、掉角、翘角、外表不得有缺陷。结合层水泥标号不大于425#，砂的含泥量不大于5%，假设超过5%应予过筛，水泥砂浆标号≥M15。 〔2〕现场检查：由专职质量员对面层进行随时检查，发现问题如空鼓、不平整等，及时整改。 〔3〕半成品、成品的保护：面层施工完成后，及时覆盖养护，并禁止行人进入，确保成品在待验、养护期间不遭破坏。 〔4〕为减小天然石材的泛碱现象，普帖天然石材应在施工前作防泛碱处理，并在施工前不得沾水。水景石材的铺贴均应采用低碱水泥，用防水水泥砂浆铺贴，铺贴完成后用同色大理石胶封闭所有接缝。 停车坪草坪砖做法(与道路面平〕：素土夯实→100厚级配碎石〔25-40〕→80厚C10混凝土→30厚1：2水泥砂浆→80厚砼C30砼草坪砖400x320x80〔载车〕面层。 三、绿化苗木工程 〔一〕苗木栽植准备 1、选苗 按照设计要求进行乔木类苗木的选苗,起苗包装运输及种植,选择树冠饱满、匀称、主干直、长势旺盛、无病虫害、无明显大于2cm直径的未愈合伤疤的优质苗木。对移植树木的根本要求如下： a〕、无严重的病虫害。 b)、无严重的机械损伤。 c〕、要具有必须的欣赏性。 d〕、植株健壮，生长量正常。 e〕、起重及运输机械能达移植树木的现场。 选定移植树木后，应在树干北侧用油漆做出明显的标记，以便找出树木的朝阳面。必要时采用疏枝修剪法修去树冠内膛枝、重叠枝、徒长枝并同时采取树木挂牌、编号并做好登记,以利对号入座。 对选定的树木建立树木卡片，内容包括：树木编号、树木品种、规格(高度、分枝点干径
