混凝土质量通病讲稿(金辉)...ppt

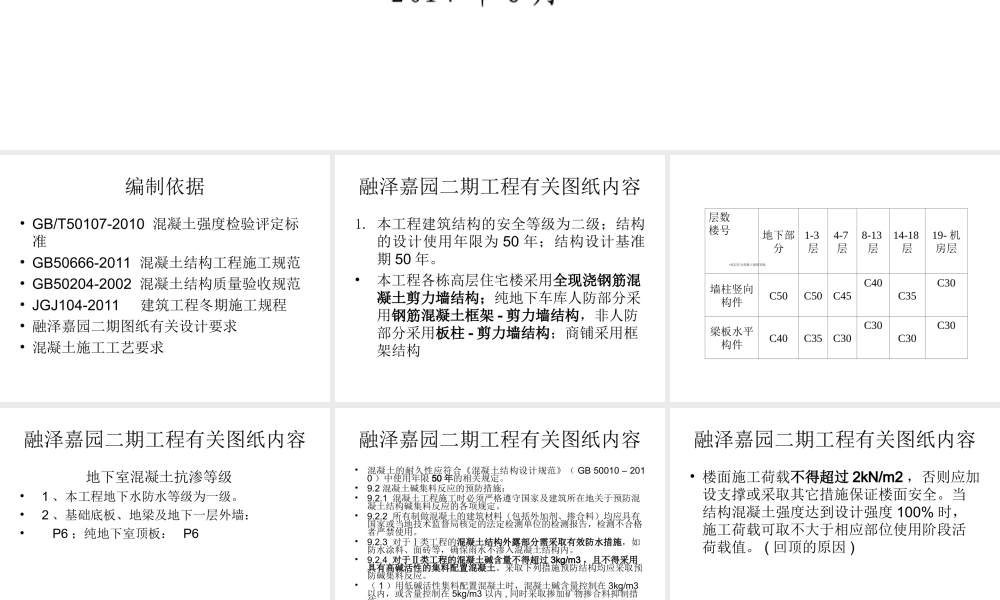

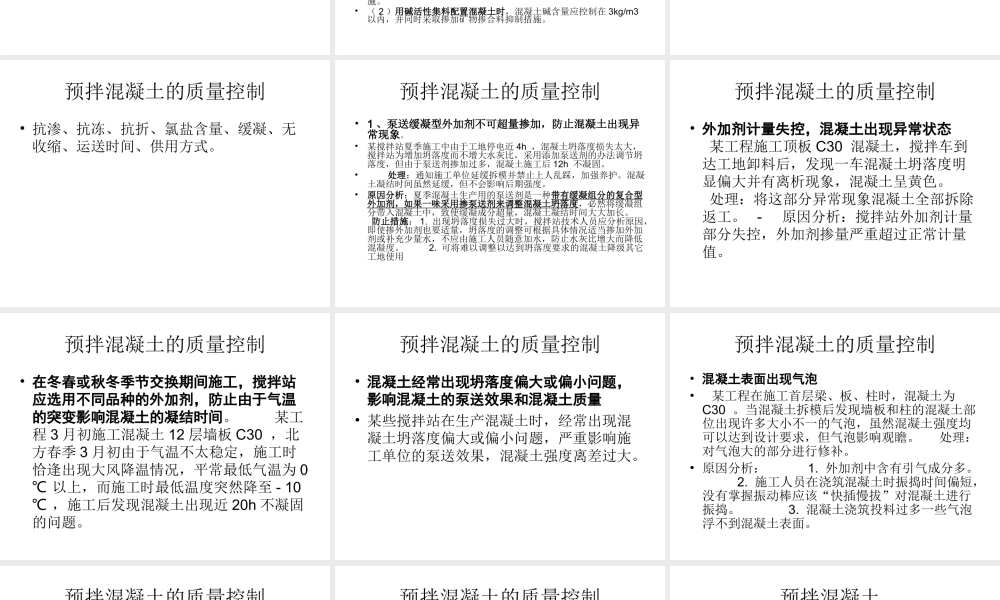

融泽嘉园二期工程 混凝土质量通病及其混凝土质量通病及其 处理处理 “房师傅”北京咨询服务有限公司 2014年6月 编制依据 GB/T50107-2010 混凝土强度检验评定标准 GB50666-2011 混凝土结构工程施工规范 GB50204-2002 混凝土结构质量验收规范 JGJ104-2011 建筑工程冬期施工规程 融泽嘉园二期图纸有关设计要求 混凝土施工工艺要求 融泽嘉园二期工程有关图纸内容 1.本工程建筑结构的安全等级为二级；结构的设计使用年限为50年；结构设计基准期50年。本工程各栋高层住宅楼采用全现浇钢筋混全现浇钢筋混凝土剪力墙结构；凝土剪力墙结构；纯地下车库人防部分采用钢筋混凝土框架钢筋混凝土框架-剪力墙结构剪力墙结构，非人防部分采用板柱板柱-剪力墙结构剪力墙结构；商铺采用框架结构 高层住宅混凝土强度等级 层数 楼号 地下部分 1-3层 4-7层 8-13层 14-18层 19-机房层 墙柱竖向构件 C50 C50 C45 C40 C35 C30 梁板水平构件 C40 C35 C30 C30 C30 C30 融泽嘉园二期工程有关图纸内容 地下室混凝土抗渗等级 1、本工程地下水防水等级为一级。2、基础底板、地梁及地下一层外墙：P6；纯地下室顶板：P6 融泽嘉园二期工程有关图纸内容 混凝土的耐久性应符合混凝土结构设计规范（GB 50010 2010）中使用年限50年年的相关规定。9.2混凝土碱集料反应的预防措施：9.2.1 混凝土工程施工时必须严格遵守国家及建筑所在地关于预防混凝土结构碱集料反应的各项规定。9.2.2 所有制做混凝土的建筑材料（包括外加剂、掺合料）均应具有国家或当地技术监督局核定的法定检测单位的检测报告，检测不合格者严禁使用。9.2.3 对于类工程的混凝土结构外露部分需采取有效防水措施混凝土结构外露部分需采取有效防水措施，如防水涂料、面砖等，确保雨水不渗入混凝土结构内。9.2.4 对于对于类工程的混凝土碱含量不得超过类工程的混凝土碱含量不得超过3kg/m3，且不得采用具，且不得采用具有高碱活性的集料配置混凝土有高碱活性的集料配置混凝土。采取下列措施预防结构均应采取预防碱集料反应。（1）用低碱活性集料配置混凝土时，混凝土碱含量控制在3kg/m3以内，或含量控制在5kg/m3以内,同时采取掺加矿物掺合料抑制措施。（2）用碱活性集料配置混凝土时用碱活性集料配置混凝土时，混凝土碱含量应控制在3kg/m3以内，并同时采取掺加矿物掺合料抑制措施。融泽嘉园二期工程有关图纸内容 楼面施工荷载不得超过不得超过2kN/m2，否则应加设支撑或采取其它措施保证楼面安全。当结构混凝土强度达到设计强度100%时，施工荷载可取不大于相应部位使用阶段活荷载值。(回顶的原因)预拌混凝土的质量控制 抗渗、抗冻、抗折、氯盐含量、缓凝、无收缩、运送时间、供用方式。预拌混凝土的质量控制 1、泵送缓凝型外加剂不可超量掺加，防止混凝土出现异、泵送缓凝型外加剂不可超量掺加，防止混凝土出现异常现象常现象。某搅拌站夏季施工中由于工地停电近4h，混凝土坍落度损失太大，搅拌站为增加坍落度而不增大水灰比，采用添加泵送剂的办法调节坍落度，但由于泵送剂掺加过多，混凝土施工后12h 不凝固。处理处理：通知施工单位延缓拆模并禁止上人乱踩，加强养护。混凝土凝结时间虽然延缓，但不会影响后期强度。原因分析原因分析：夏季混凝土生产用的泵送剂是一种带有缓凝组分的复合型带有缓凝组分的复合型外加剂，如果一味采用掺泵送剂来调整混凝土坍落度外加剂，如果一味采用掺泵送剂来调整混凝土坍落度，必然将缓凝组分带入混凝土中，致使缓凝成分超量，混凝土凝结时间大大加长。防止措施防止措施：1.出现坍落度损失过大时，搅拌站技术人员应分析原因，即使掺外加剂也要适量，坍落度的调整可根据具体情况适当掺加外加剂或补充少量水，不应由施工人员随意加水，防止水灰比增大而降低混凝度。2.可将难以调整以达到坍落度要求的混凝土降级其它工地使用 预拌混凝土的质量控制 外加剂计量失控，混凝土出现异常状态外加剂计量失控，混凝土出现异常状态 某工程施工顶板C30 混凝土，搅拌车到达工地卸料后，发现一车混凝土坍落度明显偏大并有离析现象，混凝土呈黄色。处理：将这部分异常现象混凝土全部拆除返工。-原因分析：搅拌站外加剂计量部分失控，外加剂掺量严重超过正常计量值。预拌混凝土的质量控制 在冬春或秋冬季节交换期间施工，搅拌站在冬春或秋冬季节交换期间施工，搅拌站应选用不同品种的外加剂，防止由于气温应选用不同品种的外加剂，防止由于气温的突变影响混凝土的凝结时间的突变影响混凝土的凝结时间。某工程3月初施工混凝土12层墙板C30，北方春季3月初由于气温不太稳定，施工时恰逢出现大风降温情况，平常最低气温为0 以上，而施工时最低温度突然降至-10，施工后发现混凝土出现近20h不凝固的问题。预拌混凝土的质量控制 混凝土经常出现坍落度偏大或偏小问题，混凝土经常出现坍落度偏大或偏小问题，影响混凝土的泵送效果和混凝土质量影响混凝土的泵送效果和混凝土质量 某些搅拌站在生产混凝土时，经常出现混凝土坍落度偏大或偏小问题，严重影响施工单位的泵送效果，混凝土强度离差过大。预拌混凝土的质量控制 混凝土表面出现气泡混凝土表面出现气泡 某工程在施工首层梁、板、柱时，混凝土为C30。当混凝土拆模后发现墙板和柱的混凝土部位出现许多大小不一的气泡，虽然混凝土强度均可以达到设计要求，但气泡影响观瞻。处理：对气泡大的部分进行修补。原因分析：1.外加剂中含有引气成分多。2.施工人员在浇筑混凝土时振捣时间偏短，没有掌握振动棒应该“快插慢拔”对混凝土进行振捣。3.混凝土浇筑投料过多一些气泡浮不到混凝土表面。预拌混凝土的质量控制 冬季施工必须对混凝土进行保温养护冬季施工必须对混凝土进行保温养护 某工程冬季12 月中旬施工6 层顶板混凝土，平均气温为-6，C30 混凝土顶板，施工单位自认为冬季施工，搅拌站掺用防冻泵送剂就可以防冻。固而在施工中只覆盖一层塑料薄膜，没有对混凝土进行保温养护，致使顶板混凝土在边、棱角部位出现冻伤。预拌混凝土的质量控制 水泥用量偏多，混凝土产生自收缩裂缝水泥用量偏多，混凝土产生自收缩裂缝 某工程对原有建筑进行接建从8层开始。工程部位为剪力墙，C40混凝土。拆模后发现墙面出现竖向裂缝，裂缝很有规律，每隔1.5m1.8m一条竖向裂缝，裂缝两头尖，中间宽，最宽处约0.2mm 0.3mm。个别裂缝为贯通裂缝。混凝土强度均可达到C45 左右。预拌混凝土 1、为确保在施工中混凝土的砼的质量，施工单位冝派人跟车到搅拌站检查配合比和原材的使用情况，尤其原材合格证、“准用证”、及原材复试情况。2、砼运输车自装料至卸料完毕完毕延续时间不能超过90分钟，所以接到砼小票时，注意查看。中途不能加水。3、砼到达现场时15分钟左右进行塌落度进行检查，（平时最好不超过180mm+_20mm,夏天最好不超过200mm+_20mm）混凝土的浇筑与振捣与养护混凝土的浇筑与振捣与养护 混凝土的浇筑与振捣混凝土的浇筑与振捣 混凝土的浇筑与振捣混凝土的浇筑与振捣 1、高温炎热的季节施工，最好在阳光暴晒的泵管上放置湿草帘或湿罩布，并注意每隔一段时间洒水湿润，是管道中混凝土不致于吸收大量热而失水，导致堵塞管道，并能减少砼的温升。（都浇筑）2、严冬季节施工时，也要加强泵管的保温，使入模温度不宜低于10。3、现场环境温度高于35时冝对金属模板进行洒水降温，洒水后不得留有积水。防水混凝土运输与搅拌 （摘自4.1.22）防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。当塌落度损失后不能满足施工要求时，应加入原水胶比的水泥砂浆或同品种减水剂进行搅拌，严禁直接加水。-摘自地下室防水工程地下防水技术规范GB50108中强制条文 混凝土的浇筑注意事项 1、当混凝土浇筑主次梁、板、柱交汇的地方，一定要浇筑密实，钢筋太密时，可以适当撬动主筋间距，增加混凝土中的细石含量，灌满后看模人员一定要下到摸底敲一下，看是否真的密实，很多时候，由于钢筋托住碎石子造成假实，拆模时出现蜂窝、孔洞。2、当大模板内含有门窗洞口定型模板时，浇筑混凝土时一定要在洞口两侧均匀灌灰，防止单侧灌灰挤偏洞口模板而导致洞口错位。混凝土的浇筑振捣 1、浇筑混凝土应连续进行，当必须间歇时，间歇时间尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕，否则，应留置施工缝。2、混凝土冝分层浇筑，分层振捣，每一个振点的振捣延续时间，应使混凝土不再往上冒气泡，表面不再呈现浮浆和不再沉没为准为止。当采用插入式振捣器振捣普通混凝土时，应快插慢拔，移动间距不宜大于振捣器的作业半径的1.5倍，与模板的距离不应大于其作业半径的0.5倍。尽量避免碰到芯管、预埋件等，振捣器插入下层混凝土内的深度应不小于50mm,当采用平板振捣器时，应全部覆盖。3、在浇筑与墙、柱联成一体的梁和板时，应在柱墙浇筑完毕后停歇1-1.5小时后在继续浇筑。地下室防水砼有关施工缝的规定 （摘自4.1.26）1、水平施工缝混凝土前应将其表面浮浆和杂物清除干净，然后铺设净浆或涂刷混凝土界面处理剂、水泥基渗透结晶型防水涂料等材料，在铺30-50mm厚1：1水泥砂浆，并应及时浇筑混凝土。2、垂直施工缝浇筑混凝土前应将其表面清理干净，在涂刷混凝土界面处理剂、水泥基渗透结晶型防水涂料等材料，在铺30-50mm厚1：1水泥砂浆，并应及时浇筑混凝土。-摘自地下室防水工程地下防水技术规范GB50108中强制条文 混凝土的养护 1、对已经浇筑完毕的混凝土，应在混凝土终凝前（通常为混凝土浇筑完毕后8-12小时）开始进行自然养护。2、混凝土浇水覆盖的时间：对采用硅酸盐和普通硅酸盐水泥的砼养护期为7天，其它砼的养护时间为14天（火、粉、缓凝），浇水的次数保持砼处于湿润状态。3、塑料薄膜养护必须要严（塑料布内有冷凝水塑料布内有冷凝水），使用养护液时应均匀喷刷在砼外表面，不得漏喷刷。4、在已浇筑的混凝土强度达到1.2N/mm2 以前，不得在其上踩踏或安装模板及支架等。（很重要）有关大体积混凝土的认识 定义：混凝土结构实体最小尺寸不小于1m（日本是80cm）的大体量砼或预计或预计会因砼中胶凝材料的水化热引起的湿度变化和收缩而导致有害裂缝产生的砼。（这个混凝土最忌讳的是通缝，）混凝土外观质量的重要性混凝土外观质量的重要性 混凝土外观缺陷虽然大部分不会影响混凝土结构的安全，但是却严重 的影响了混凝土的观感质量，混凝土外观质量的好坏，从一定程度上来说 就能反映混凝土结构施工质量的优劣。结构验收及结构长城杯评审时，观感质量是评定混凝土施工质量的重 要指标，混凝土结构工程施工质量验收规范及建筑结构长城杯工程 质量评审标准均对混凝土观感质量做出了明确的规定。因此，施工单位需要提高对混凝土外观质量的重视，加强质量控制措 施，针对常见的混凝土外观质量通病制定专门的预防与治理措施，从整体 上提高混凝土施工质量。混凝土结构工程施工质量验收规范混凝土结构工程施工质量验收规范 对混凝土外观质量的要求对混凝土外观质量的要求 8.1.1 现浇结构的外观质量缺陷，应由监理(建设)单位、施工单位等各 方根据其对结构性能和使用功能影响的严重程度，按表8.1.1 确定。表表8.1.1 8.1.1 现浇结构外观质量缺陷现浇结构外观质量缺陷 名名 称称 现现 象象 严严 重重 缺缺 陷陷 一一 般般 缺缺 陷陷 露筋露筋 构件内钢筋未被砼包裹而外构件内钢筋未被砼包裹而外露露 纵向受力钢筋有露筋纵向受力钢筋有露筋 其他钢筋有少量露其他钢筋有少量露筋筋 蜂窝蜂窝 砼表面缺少水泥浆而形成石砼表面缺少水泥浆而形成石子外露子外露 构件主要受力部位有构件主要受力部位有蜂窝蜂窝 其他部位有少量蜂其他部位有少量蜂窝窝 孔洞孔洞 砼中孔穴深度和长度均超过砼中孔穴深度和长度均超过保护层厚度保护层厚度 构件主要受力部位有构件主要受力部位有孔洞孔洞 其他部位有少量孔其他部位有少量孔洞洞 混凝土结构工程施工质量验收规范混凝土结构工程施工质量验收规范 对混凝土外观质量的要求对混凝土外观质量的要
