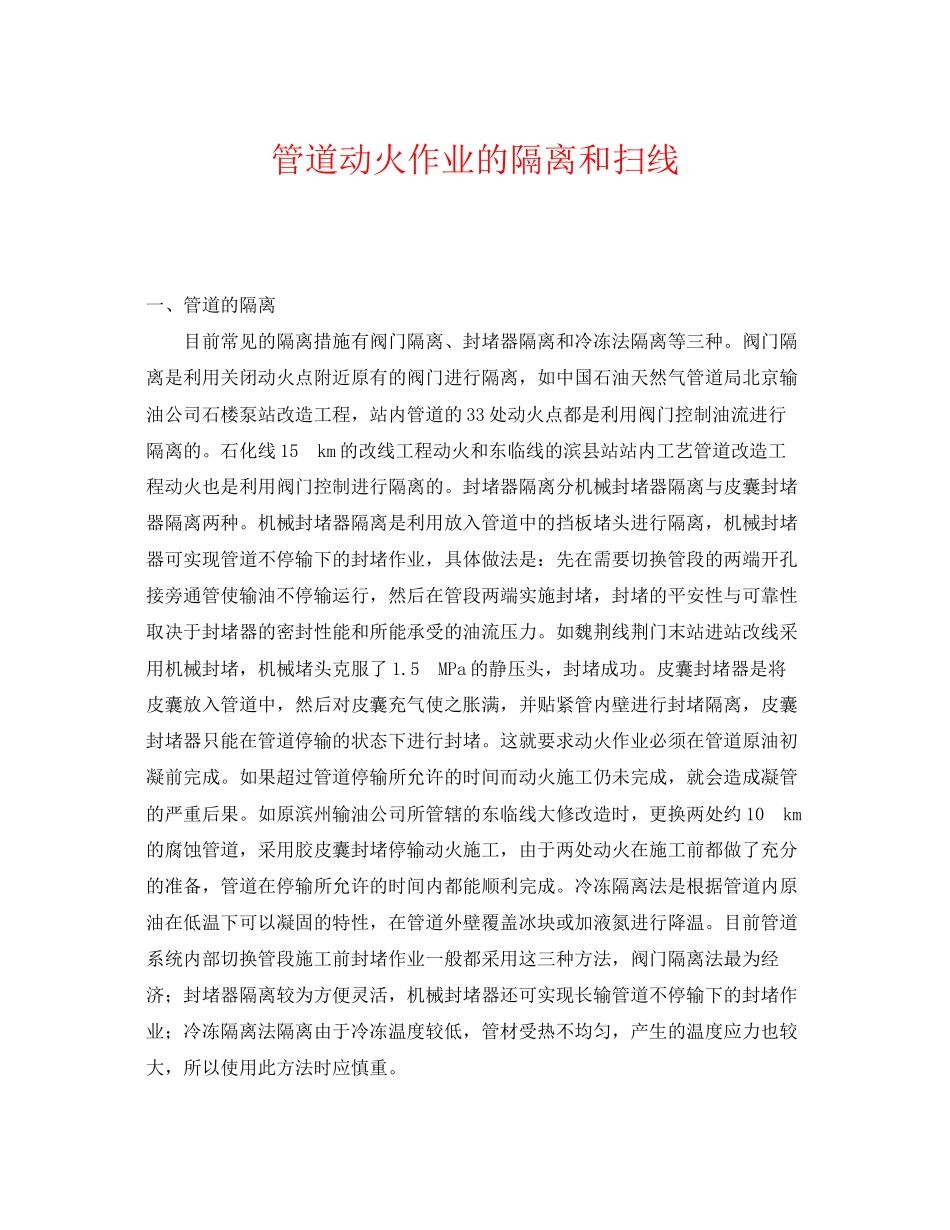

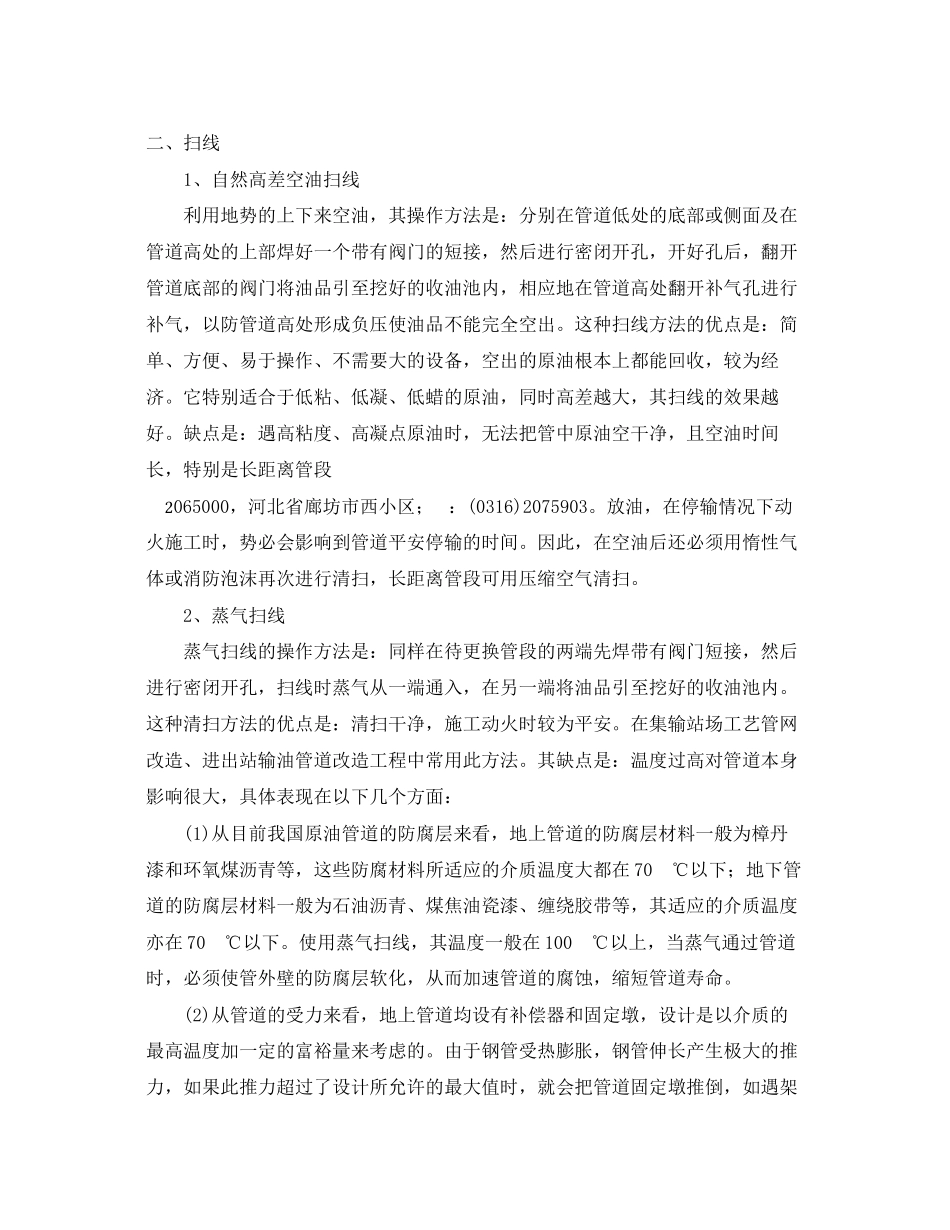

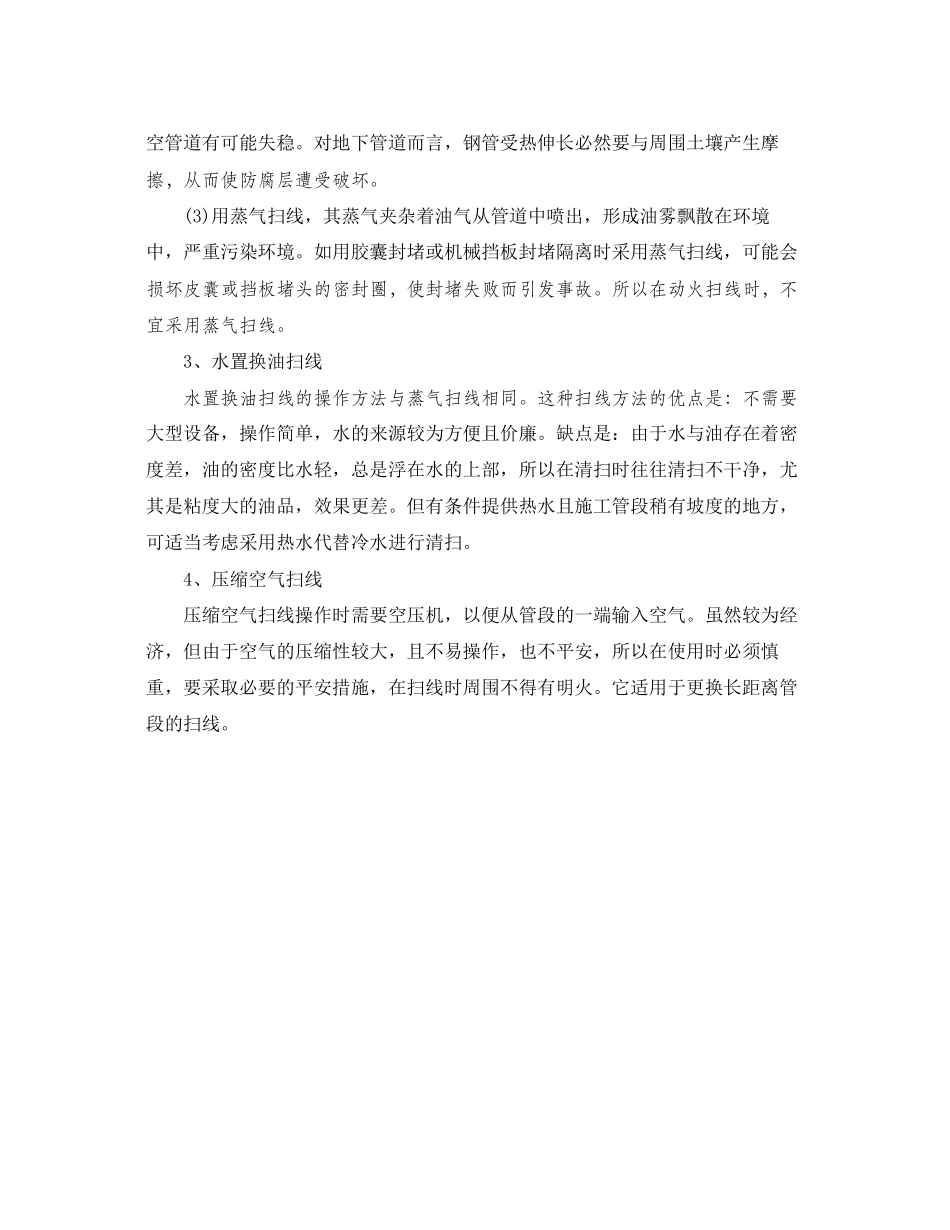

管道动火作业的隔离和扫线 一、管道的隔离 　　目前常见的隔离措施有阀门隔离、封堵器隔离和冷冻法隔离等三种。阀门隔离是利用关闭动火点附近原有的阀门进行隔离，如中国石油天然气管道局北京输油公司石楼泵站改造工程，站内管道的33处动火点都是利用阀门控制油流进行隔离的。石化线15　km的改线工程动火和东临线的滨县站站内工艺管道改造工程动火也是利用阀门控制进行隔离的。封堵器隔离分机械封堵器隔离与皮囊封堵器隔离两种。机械封堵器隔离是利用放入管道中的挡板堵头进行隔离，机械封堵器可实现管道不停输下的封堵作业，具体做法是：先在需要切换管段的两端开孔接旁通管使输油不停输运行，然后在管段两端实施封堵，封堵的平安性与可靠性取决于封堵器的密封性能和所能承受的油流压力。如魏荆线荆门末站进站改线采用机械封堵，机械堵头克服了1.5　MPa的静压头，封堵成功。皮囊封堵器是将皮囊放入管道中，然后对皮囊充气使之胀满，并贴紧管内壁进行封堵隔离，皮囊封堵器只能在管道停输的状态下进行封堵。这就要求动火作业必须在管道原油初凝前完成。如果超过管道停输所允许的时间而动火施工仍未完成，就会造成凝管的严重后果。如原滨州输油公司所管辖的东临线大修改造时，更换两处约10　km的腐蚀管道，采用胶皮囊封堵停输动火施工，由于两处动火在施工前都做了充分的准备，管道在停输所允许的时间内都能顺利完成。冷冻隔离法是根据管道内原油在低温下可以凝固的特性，在管道外壁覆盖冰块或加液氮进行降温。目前管道系统内部切换管段施工前封堵作业一般都采用这三种方法，阀门隔离法最为经济；封堵器隔离较为方便灵活，机械封堵器还可实现长输管道不停输下的封堵作业；冷冻隔离法隔离由于冷冻温度较低，管材受热不均匀，产生的温度应力也较大，所以使用此方法时应慎重。 二、扫线 　　1、自然高差空油扫线 　　利用地势的上下来空油，其操作方法是：分别在管道低处的底部或侧面及在管道高处的上部焊好一个带有阀门的短接，然后进行密闭开孔，开好孔后，翻开管道底部的阀门将油品引至挖好的收油池内，相应地在管道高处翻开补气孔进行补气，以防管道高处形成负压使油品不能完全空出。这种扫线方法的优点是：简单、方便、易于操作、不需要大的设备，空出的原油根本上都能回收，较为经济。它特别适合于低粘、低凝、低蜡的原油，同时高差越大，其扫线的效果越好。缺点是：遇高粘度、高凝点原油时，无法把管中原油空干净，且空油时间长，特别是长距离管段 　065000，河北省廊坊市西小区； ：(0316)2075903。放油，在停输情况下动火施工时，势必会影响到管道平安停输的时间。因此，在空油后还必须用惰性气体或消防泡沫再次进行清扫，长距离管段可用压缩空气清扫。 　　2、蒸气扫线 　　蒸气扫线的操作方法是：同样在待更换管段的两端先焊带有阀门短接，然后进行密闭开孔，扫线时蒸气从一端通入，在另一端将油品引至挖好的收油池内。这种清扫方法的优点是：清扫干净，施工动火时较为平安。在集输站场工艺管网改造、进出站输油管道改造工程中常用此方法。其缺点是：温度过高对管道本身影响很大，具体表现在以下几个方面： 　　(1)从目前我国原油管道的防腐层来看，地上管道的防腐层材料一般为樟丹漆和环氧煤沥青等，这些防腐材料所适应的介质温度大都在70　℃以下；地下管道的防腐层材料一般为石油沥青、煤焦油瓷漆、缠绕胶带等，其适应的介质温度亦在70　℃以下。使用蒸气扫线，其温度一般在100　℃以上，当蒸气通过管道时，必须使管外壁的防腐层软化，从而加速管道的腐蚀，缩短管道寿命。 　　(2)从管道的受力来看，地上管道均设有补偿器和固定墩，设计是以介质的最高温度加一定的富裕量来考虑的。由于钢管受热膨胀，钢管伸长产生极大的推力，如果此推力超过了设计所允许的最大值时，就会把管道固定墩推倒，如遇架空管道有可能失稳。对地下管道而言，钢管受热伸长必然要与周围土壤产生摩擦，从而使防腐层遭受破坏。 　　(3)用蒸气扫线，其蒸气夹杂着油气从管道中喷出，形成油雾飘散在环境中，严重污染环境。如用胶囊封堵或机械挡板封堵隔离时采用蒸气扫线，可能会损坏皮囊或挡板堵头的密封圈，使封堵失败而引发事故。所以在动火扫线时，不宜采用蒸气扫线。 　　3、水置换油扫线 　　水置换油扫线的操作方法与蒸气扫线相同。这种扫线方法的优点是：不需要大型设备，操作简单，水的来源较为方便且价廉。缺点是：由于水与油存在着密度差，油的密度比水轻，总是浮在水的上部，所以在清扫时往往清扫不干净，尤其是粘度大的油品，效果更差。但有条件提供热水且施工管段稍有坡度的地方，可适当考虑采用热水代替冷水进行清扫。 　　4、压缩空气扫线 　　压缩空气扫线操作时需要空压机，以便从管段的一端输入空气。虽然较为经济，但由于空气的压缩性较大，且不易操作，也不平安，所以在使用时必须慎重，要采取必要的平安措施，在扫线时周围不得有明火。它适用于更换长距离管段的扫线。
