眼动仪eyelink3.ppt

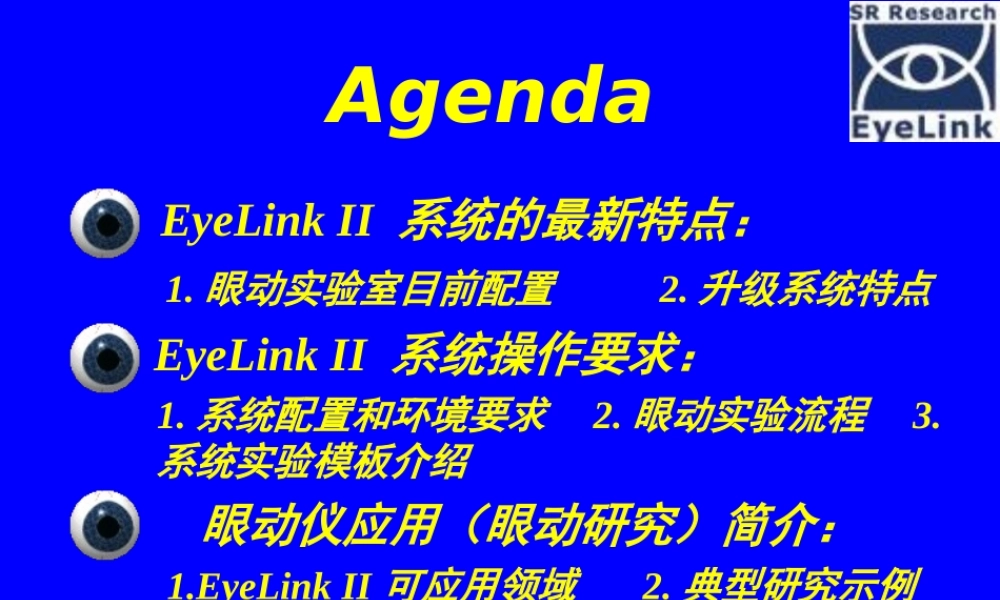

Agenda EyeLink II 系统的最新特点：系统的最新特点：1.眼动实验室目前配置眼动实验室目前配置 2.升级系统特点升级系统特点 EyeLink II 系统操作要求：系统操作要求：1.系统配置和环境要求系统配置和环境要求 2.眼动实验流程眼动实验流程 3.系统系统实验模板介绍实验模板介绍 眼动仪应用（眼动研究）简介：眼动仪应用（眼动研究）简介：1.EyeLink II可应用领域可应用领域 2.典型研究示例典型研究示例 公司网址：公司网址： 一、一、EyeLink II 系统的最新特点系统的最新特点 1.眼动实验室目前配置：眼动实验室目前配置：眼动实验室于眼动实验室于20022002年初建成。实验室年初建成。实验室采用隔音隔光设计。主试可以透过一个玻采用隔音隔光设计。主试可以透过一个玻璃墙体观察被试。璃墙体观察被试。眼动追踪系统的核心硬件是头盔式追踪眼动追踪系统的核心硬件是头盔式追踪仪仪（右图）（右图）和插在主机上的一块和插在主机上的一块EyeLinkEyeLink-PCIPCI卡。系统的设置如图。卡。系统的设置如图。选择反应 核心硬件 核心硬件 100.1.1.1 100.1.1.2 Infra-Red定标器，坐标：-195,130,-195,-130,195,130,195,-130；屏幕坐标：-176.0,132.0,176.0,-132.0 3m 一、一、EyeLink II 系统的最新特点系统的最新特点 高速记录双眼位置，数据采集率高达500Hz，但在Pupil-CR模式（更精确）下只能达到250HZ。优越的空间解析度（0.005）,低噪音（0.01 RMS）。准确度，平均注视位置误差 0.5。头部自由没有扣合带、颚托或其他固定装置，阅读眼穷中最好加装颚托。两种工作方式瞳孔或瞳孔-角膜记录。头盔装置案工效学原理设计，轻便耐用。和大多数眼睛或隐形眼镜兼容。易于设置、校正和确认。实时操作反馈，最小时滞 CALIBRATION(HV9,Pupil)FOR LEFT:1 GHz)；512 MB内存，以储存位图；操作系统：Win2000/Win XP；60 GB硬盘；高速显卡，至少32 MB显存，驱动程序支 持高刷新率和DirectX 8.0以上.；一个19显示器，支持高扫描频率（垂直150 Hz，水平93 KHz）。由于光源可能会导致被试机显示屏上的反光，影响镜头跟踪精度，因此，图中的灰色墙面必须遮光，实验时最好无光源。设置时必须有光源（否则影响瞳孔大小）被试距离屏幕的最佳距离大约为0.7米左右（屏幕宽度的两倍），视角大约为2822度。在系统允许情况下可以适当变化，注意要清楚地看到Marker。2.眼动实验流程眼动实验流程 在开始记录眼动之前，要正确地设置眼球和头部镜头并对被试的视线和头部位置进行校正和确认，确保瞳孔位置和屏幕位置一一对应，详见EyeLink II 的图形用户界面（Graphic User Interface，GUI）。EyeLink追踪眼动首先是利用头镜校正，保证面部与屏幕平行，从而视线与屏幕中央垂直。这时，屏幕四角的定标器成为视平面的基准（初始注视点是原点），进一步经过眼镜校正，将视线和屏幕坐标一一对应起来即所看的坐标点就是记录的坐标点。因此设置和校正不当将直接影响数据的准确性。Step1 Headband Setup 2.眼动实验流程眼动实验流程 Step2 Camera Setup GOOD POOR Step3-6Setup Options Calibration Validation Drift Correction Step7 刺激呈现方式 利用自编的刺激呈现程序，将呈现材料放入统一文件夹，调用SelectPicture程序选择图片，并安排顺序，保存路径。然后运行Picture程序，逐个呈现图片，图片10秒钟后自动更新，否则可以连续按ESC和SPACE键切换，每次试验都从注视中央点开始。Step8 转换文件，分析数据 用EDF2ASC程序转换EDF文件为ASCII文件，调用数据分析软件，分析眼动指标，并进行轨迹模拟。注意：该过程中不能变动刺激材料路径；同时，由于轨迹模拟程序尚有缺陷，必须使用双眼追踪。红、蓝两色分别代表左右眼。2.眼动实验流程眼动实验流程 3.系统实验模板介绍系统实验模板介绍 使用C+语 言编写实验 程序的基础 系统自带模板层级结构 This is now what were using!Simple 基础的实验模板，引导其他所有模板的结构。Text 引导位图的使用。它显示包括源代码在内的四个版面的文本。Picture 类似于Text，但只显示图片，从硬盘装载。Eyedata 引导实时联线数据的使用，显示眼动位置指针的同时进行记录，然后从实验中回放数据。Gcwindow 运行一个快速注视跟随窗口（gaze-contingent window），可以用图片也可以用文本作为材料。Control 使用注视点数据对窗口中的特定项目进行选择，可用来开发眼控计算机界面。3.系统实验模板介绍系统实验模板介绍 四、眼动仪的应用：基础和应用领域四、眼动仪的应用：基础和应用领域 神经生理学和眼科学神经生理学和眼科学 眼跳程序；眼动控制；眼球平滑追踪；眼球震颤诊断 会聚眼动 知觉和认知知觉和认知 早期视觉和心理物理学；临床研究临床研究 精神错乱：精神分裂症 发展性障碍：诵读困难，ADHD 神经退化疾病：帕金森氏症，闭合性头部损伤 应用研究应用研究 眼跳整合；变化检测；场景、面部和物体知觉；三维知觉；眼手协调；视觉注意和视觉搜索；注意和动作；心理语言学；阅读和语言加工；双语和言语；记忆编码和提取；工作记忆；推理和决策 人机互动；人因学；工效学；图形用户界面和网络应用评价；广告心理学；眼控人机界面；注视跟随；虚拟现实；生物医学工程；人工智能和机器人学；警觉；运动心理学；军事；航空和交通心理学；人事评鉴 1 EyeLink 眼动仪的可应用领域
