网吧全球眼介绍.ppt

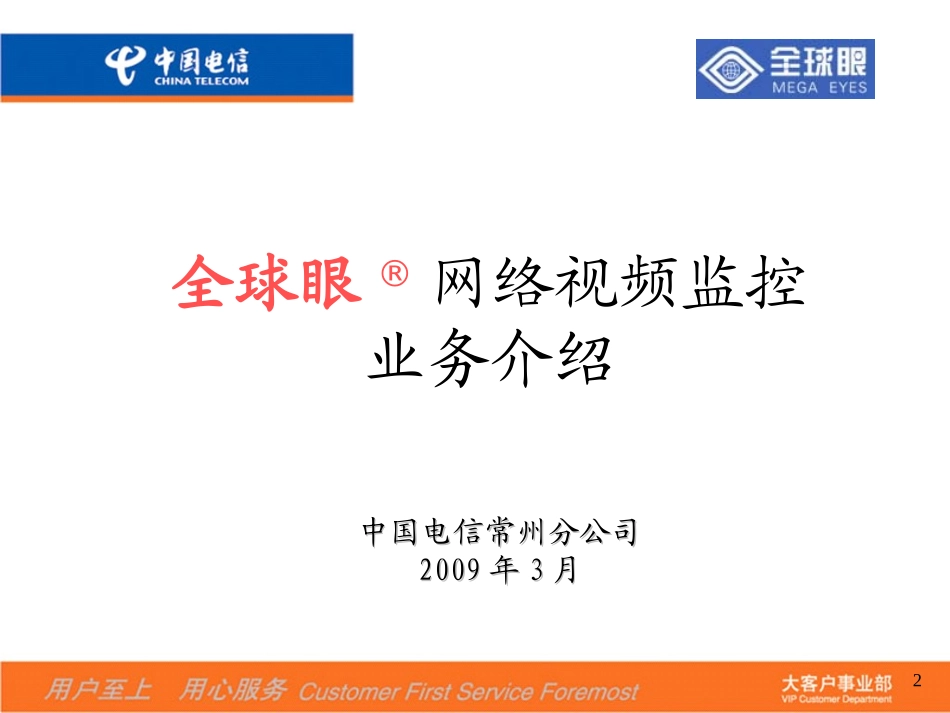

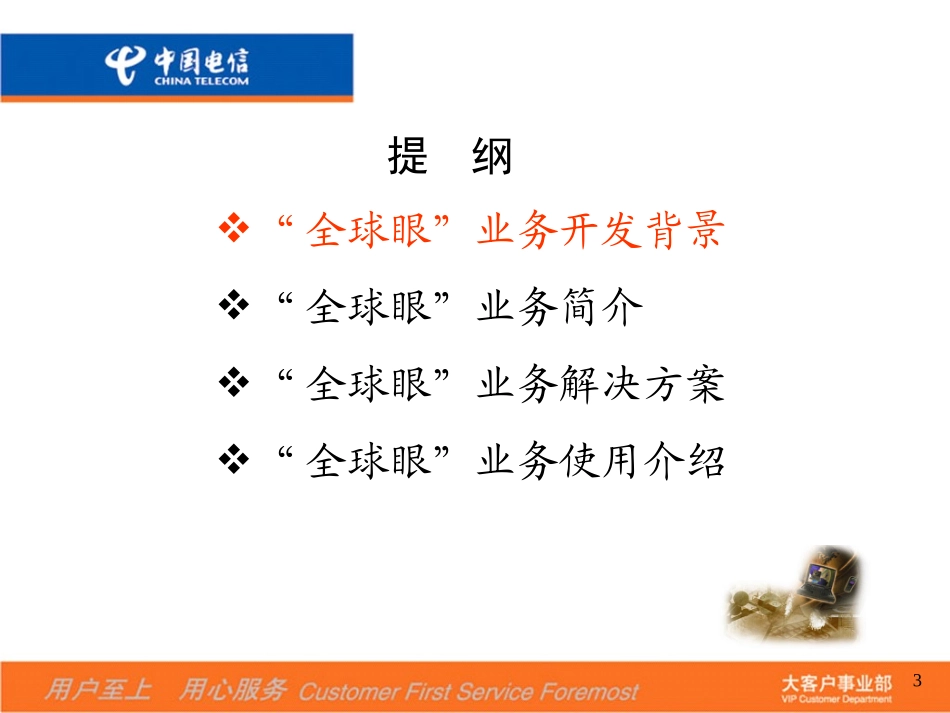

1 全球眼全球眼网络视频监控 业务介绍 中国电信常州分公司 2009年3月 2 提 纲“全球眼”业务开发背景“全球眼”业务简介“全球眼”业务解决方案“全球眼”业务使用介绍 3 网络监控示例网络监控示例“全球眼”业务开发背景 4 视频监控应用发展方向视频监控应用发展方向 数字化、网络化、智能化 主要优点 网络视频监控更便于计算机进行视频信息的压缩、储存、分析、显示以及报警等自动化处理，从而实现无人值守；通过网络平台实现了远距离监控，即使是数千公里外也能达到亲临现场的效果；利用先进的软件系统不仅在几分钟内便可完成传统视频监控中大量的数据分析，提高了监控效率，且能获得更为逼真、清晰的数字化图像质量与更为便捷、实用的监控管理和维护。“全球眼”业务开发背景 5 提纲“全球眼”业务开发背景“全球眼”业务简介“全球眼”业务解决方案“全球眼”业务使用介绍 6 主要功能主要功能 1、网络化监控功能。网络化监控功能。监控采集点、客户监控中心、远程控制台和“全球眼”监控平台，通过网络连接，满足任何时间任何地点的远程监控需求。2、数字化存贮功能。数字化存贮功能。根据预先设定的存贮机制，存储图像和相关数据，进行数字化的历史信息检索，及时为处理突发事件提供确切证据。3、远程图像实时调度功能。远程图像实时调度功能。远程监控台通过多画面功能总揽全局，实时控制监控系统的开启、信息的存储和查询。4、集中管理控制功能。集中管理控制功能。集中管理控制所有监控点设备及用户账号，向用户提供不同的监控级别和权限。“全球眼”业务简介 7 组网方案组网方案 前端（监控点）前端（监控点）数字网络监控设备或网数字网络监控设备或网络化的硬盘录像机络化的硬盘录像机 完成视频信号采集、压缩处理、存储、网络传输功能 摄像设备摄像设备 摄像头、云台等 LAN(Local Area Network)前段编码器前段编码器与一体化球机“全球眼”业务简介 8 客户端的操作界面 客户端的核心控制 客户端的业务管理 中心控制台中心控制台 副控台副控台 客户端软件 具有部分控制功能 根据授权调用图像、控制前端设备 组网方案组网方案 数字显示终端数字显示终端 由带高分辨率显示器的PC机组成 根据中心控制台指令进行视频显示 预先制定显示方案自动切换显示“全球眼”业务简介 客户监控中心客户监控中心 9 提 纲“全球眼”业务开发背景“全球眼”业务简介“全球眼”解决方案“全球眼”业务使用介绍 10 网吧全球眼监控方案 11 网吧监控施工图 12 13 提 纲“全球眼”业务开发背景“全球眼”业务简介“全球眼”解决方案“全球眼”业务使用介绍 14 安装 将ZXME MVS-MOC 软件安装于计算机上。安装前，确定该计算机的配置满足ZXME MVS-MOC 的运行环 境要求，计算机的配置要求请参见表。15 准备工作 准备好软件安装程序的“ZTE 全球眼监控中心.exe”安 装程序。安装步骤 1 双击“ZTE 全球眼监控中心.exe”安装程序，启动安 装指引，弹出欢迎对话框 16 17 2 按照安装指引，单击下一步按钮继续安装。ZXME MVS-MOC 3 弹出用户信息对话框时（如图所示），输入 名称和公司名称，单击下一步按钮继续安装。18 4 弹出如图所示的类型选择对话框，可以选择 的监控中心的类型有：标准监控中心、监控存储中心。单击下一步按钮 继续安装 19 5 弹出如图所示安装文件夹对话框时，若需要 改变安装目录，请单击更改按钮选择新的安装目 录，再单击下一步按钮继续安装。20 6 弹出快捷方式文件夹对话框（如图所示）时，保留默认设置，单击下一步按钮继续安装。若选择只对当前用户安装快捷方式，当使用其它 Windows 用户登录操作系统时，“ZTE 全球监控中心”快捷方式将不显示。21 22 7 当弹出准备安装对话框（如图所示）时，单 击下一步按钮继续安装。23 8 当弹出安装成功对话框（如图所示）时，单 击完成按钮，结束安装。24 安装结果 完成安装后，操作系统的程序中将增加ZTE 全球眼监控中心菜单；同时，桌面上增 加“视频监控中心”快捷图标，如图所示。25 基本操作 登录/退出 自动升级 系统设置 实时监控 26 准备工作 登录前，确认已经获取登录系统所需要的信息，包括用户名、密码、MOC ID 号、服务器IP 地址、服务器端口号、USB Key。27 登录 1 双击“ZTE 全球眼监控中心”图标 ，打开“全球眼监控中心”的初始界面，如图所示。28 2 在图所示的初始页面中，需要设置MOC 的基本 信息，其操作方法如下。（下一次登录时，除非MOC 的信息有变更，否则跳 过本步骤。）（1）单击设置按钮，打开设置项，如图所示。（2）输入服务器IP 地址、服务器端口号。29 服务器地址服务器地址:58.223.251.4,端口端口:10000 30 3 选择合适的登录方式。单击选择普通登录方式（1）在图如所示页面中，输入帐号，密码。（2）单击确定按钮登录系统。单击选择USB Key 登录（1）将USB Key 插入计算机的USB 接口。（2）在如图所示页面中，输入USB Key 的密码。31 4 等待片刻，当服务器检测各项用户信息正确后，进入实时监控界面，如图所示。32 退出/注销 单击系统注销菜单或者按钮 ，关闭 实时监控界面，返回初始界面。单击系统退出菜单，关闭监控中心。33 自动升级 1 系统在登录后，会自动搜索最新的软件版本，如 需要版本升级，则弹出如图所示对话框 34 2 单击确定按钮，开始自动升级。自动升级成 功后，将弹出如图所示提示框，软件将自动重新启动。35 实时监控 分屏显示 视频播放 全屏显示 轮巡设置 快照抓拍 图像遮蔽 我的监控 日志显示 36 实时监控界面 登录全球眼眼中心后，进入实时监控界面。单击工具栏上的 图标，可由其它界面返回实时监控界面。37 单击查看云台控制区菜单，显示/关闭云台控制区。单击查看监控点列表菜单，显示/关闭监控点列表区。单击查看历史告警区菜单，显示/关闭历史告警区（包括告警页面和日志页面）。单击查看工具栏菜单，显示/关闭工具栏。单击查看状态栏菜单，显示/关闭状态栏。38 39 分屏显示 实时监控支持9 种分屏显示模式 40 操作方法:单击实时监控区上方的分屏模式显示按钮，选择对应的分屏。41 视频播放 监控点列表列有当前用户拥有操作权限的监控点。监控点的上线状态和下线状态处于上线状态的监控点，可在视频播放窗口内开启该监控点的视频播放。42 1.在视频播放区内单击某个视频窗口用于播放监控视频，例如视频窗口_01。2.在监控点列表区内右击某个上线的监控点，弹出右键菜单 43 3.选择播放第一路流菜单。等待片刻，视频窗口_01 内播放所选中监控点的视频画面 44 关闭视频播放 1.右击将要关闭监控的视频窗口。2.从弹出的右键菜单中选择关闭窗口或者单击按 钮，关闭监控视频。45 全屏显示 1.单击某个正在监控中的视频窗口，如视频窗口_01。2.单击工具栏上的 图标、单击空格键、双击视 频画面、按F4键。或者按下鼠标右键，从右键菜 单中选择全屏切换菜单，都可以进入全屏显示 3 按ESC键、单击空格键、按F4键、按回车键或双击视频画面，可取消全屏显示。46 轮巡设置 轮巡是在指定的视频窗口内，按照一定的时间间隔，循环播放多个监控点的视频。设置步骤 1 右击某个视频窗口。此窗口将用于播放轮巡视频。2 从弹出的右键菜单中选择轮巡设置，弹出轮巡设置对话框，如图所示。47 48 在对话框内设置轮巡的运行参数。完成后单击确定 按钮保存设置。设置轮巡的运行参数 1 选中 选项，开启轮巡。2 从 中选择时间间隔（单位：秒），或 者输入时间间隔（取值范围：10300）。49 3 选择轮巡的监控点。（1）在左侧的窗口中选中将要轮巡的监控点。（2）单击 按钮，将选中的监控点加入右侧的轮巡 列表中。（3）若取消监控点：在轮巡列表中单击 某个监控 点，单击按钮。50 4 若更改监控点的轮巡顺序：在轮巡列表中单击某 个监控点，单击”上移”按钮或”下移”按钮调整该监 控点在列表中的排列次序。5 完成以上设置后，单击确定按钮。51 快照抓拍 快照抓拍：抓拍监控中的视频画面，并将图片存储在指定的路 径下。操作方法:1 单击某个正在监控中的视频窗口。2 按下鼠标右键，从弹出的菜单中选择快照抓拍；或者 单击工具栏上的”快照”图标，打开拍照显示对话框 3 若需要更改存储图片的路径，单击按钮”另存为”选择新的 文件夹。否则，略去此步骤的操作。4 单击保存按钮，保存抓拍下来的图片。52 图像遮蔽 图像遮蔽：遮蔽指定区域内的视频，使得该区域内的 画面不可视。设置图像遮蔽:1 右击某个正在监控中的视频窗口。2 从弹出的右键菜单中选择图像遮蔽，打开 图像遮蔽对话框 3 在对话框内拖动鼠标画出一个白色的方块，用于 遮蔽不需要看到的视频画面，如图3-11所示。4 单击确定按钮，保存设置。53 54 取消/重新设置图像遮蔽 1 右击某个已设定图像遮蔽的视频窗口。2 从弹出的右键菜单中选择图像遮蔽。3 若取消图像遮蔽：单击清除按钮。4 若重新设置图像遮蔽：在对话框内拖动鼠标，重 新指定图像遮蔽的区域。5 单击确定按钮，保存所做的更改。55 监控预案 我的监控预案管理：将当前实时监控的运行环境配置保存为监控预案，包括分屏模式、已启动视频播放的监控点、轮巡设置、图像遮蔽的设定、移动侦测的设定。选择已有的监控预案，快速启动监控视频。56 设置监控预案 1 单击工具栏上的 图标，弹出监控配置管理菜单。2 单击监控配置管理菜单，打开如图所示的对话框。3 添加预案：输入预案名称（如预案_02），单击添加 按钮，使得新的预案被添加到预案列表中。4 设置默认预案：从预案列表中选择某个预案，单击设置 为默认预案按钮，将该预案设定为默认预案。57 58 5 覆盖已有预案：从预案列表中选择某个预案，单 击保存按钮，使得当前的实时监控运行信息 覆盖该预案原有的实时监控运行信息。6 修改预案名称：从预案列表中选择某个预案，输入新的预案名称，单击保存按钮。7 删除预案：从预案列表中选择某个预案，单击 删除按钮。59 启用监控预案 登录ZXME MVS-MOC 后，系统自动启用默认的监控 预案。若没有指定默认预案或者需要启用其它预案，请按以下方法操作。1 单击工具栏上的 图标，弹出已有的监控预案，如图所示。2 单击所需的监控预案，快速启动监控视频。60 录像 录像功能包括：本地录像计划 网络端录像 监控点录像 存储策略 61 本地录像计划 单击录像计划本地录像计划菜单或单击工具栏 上的 图标，进入本地录像计划界面 62 操作方法 1 在如图所示左侧的监控点列表中，选择需要进行定时录像的监控点。2 单击按钮，或者右键单击选中的监控点，在弹出的菜单中选择添加新任务选项，弹出如图所示界面。63 3 设置需要进行监控的周期，开始时间，结束时间。单击确定，完成设置，在本地录像 计划界面中增加一项本地录像任务，如图所示 64 4 选中一项定时录像任务，单击 按钮，或者 右键单击选中的定时录像任务，在弹出的菜单中选择 修改任务选项，弹出如图4-2所示界面，可以对 录像任务的设置进行修改。5 选中一项定时录像任务，单击 按钮，或者 右键单击选中的定时录像任务，在弹出的菜单中选择 删除任务选项，可以删除一条录像任务。6 设置完成后，单击 按钮退出定时录像设置 界面。65 网络端录像 监控点录像 66 本地存储策略 1 单击录像计划本地存储策略菜单，进入如 图所示的存储策略设置界面。67 2 在如所示界面中，设置相关的存储及报警策略，包括录像空间管理管理、磁盘空间管理以及录像删除 管理。3 设置完成后，单击确定按键。68 录像回放“录像回放”模块包括如下功能：录像查询 录像播放 录像删除 录像下载 告警查询 69 录像回放界面 单击功能录像查询菜单或单击工具栏上的 图标，进入录像查询界面。70 按照时间段查询 1 在录像查询区内选择被查询的监控点，如图所示。2 选择
