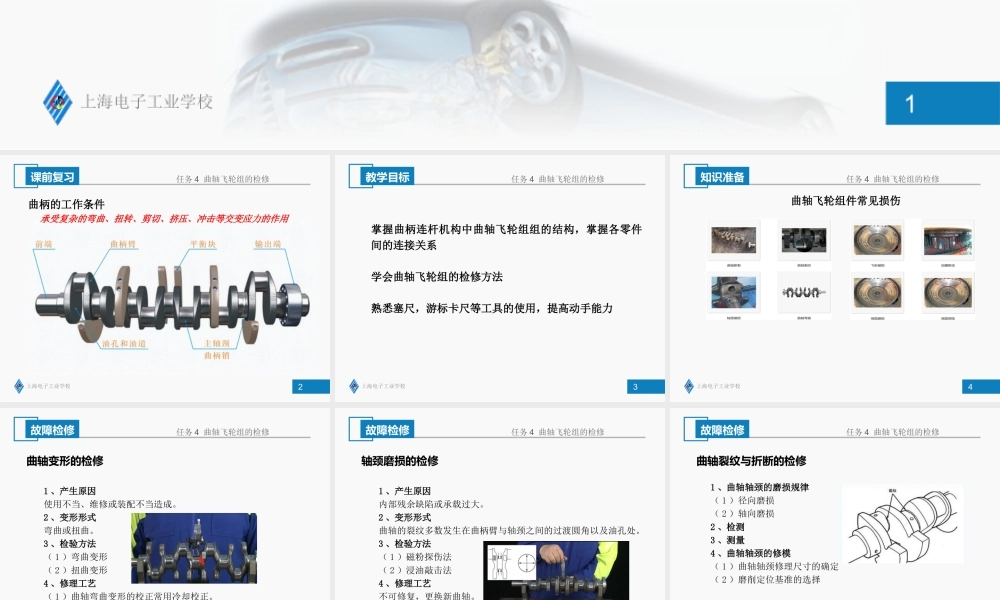

上海电子工业学校 曲柄连杆机构诊断与检修 任务4 曲轴飞轮组的检修 1 任务4 曲轴飞轮组的检修 上海电子工业学校 课前复习 2 曲柄的工作条件曲柄的工作条件 承受复杂的弯曲、扭转、剪切、挤压、冲击等交变应力的作用承受复杂的弯曲、扭转、剪切、挤压、冲击等交变应力的作用 上海电子工业学校 任务4 曲轴飞轮组的检修 3 教学目标 掌握曲柄连杆机构中曲轴飞轮组组的掌握曲柄连杆机构中曲轴飞轮组组的结构结构，掌握各零件掌握各零件间的连接关系间的连接关系 学会曲轴飞轮组的学会曲轴飞轮组的检修方法检修方法 熟悉塞尺熟悉塞尺，游标卡尺等工具的使用游标卡尺等工具的使用，提高动手能力提高动手能力 上海电子工业学校 任务4 曲轴飞轮组的检修 知识准备 曲轴飞轮组件常见损伤曲轴飞轮组件常见损伤 4 上海电子工业学校 任务4 曲轴飞轮组的检修 5 故障检修 曲轴变形的检修 1 1、产生原因产生原因 使用不当、维修或装配不当造成。2 2、变形形式变形形式 弯曲或扭曲。3 3、检验方法检验方法 （1）弯曲变形（2）扭曲变形 4 4、修理工艺修理工艺 （1）曲轴弯曲变形的校正常用冷却校正。（2）曲轴扭转变形很难校正，一般结合连杆轴颈的修磨予以校正。上海电子工业学校 任务4 曲轴飞轮组的检修 6 故障检修 轴颈磨损的检修 1 1、产生原因产生原因 内部残余缺陷或承载过大。2 2、变形形式变形形式 曲轴的裂纹多数发生在曲柄臂与轴颈之间的过渡圆角以及油孔处。3 3、检验方法检验方法 （1）磁粉探伤法（2）浸油敲击法 4 4、修理工艺修理工艺 不可修复，更换新曲轴。上海电子工业学校 任务4 曲轴飞轮组的检修 7 故障检修 曲轴裂纹与折断的检修 1 1、曲轴轴颈的磨损规律曲轴轴颈的磨损规律 （1）径向磨损（2）轴向磨损 2 2、检测检测 3 3、测量测量 4 4、曲轴轴颈的修模曲轴轴颈的修模 （1）曲轴轴颈修理尺寸的确定（2）磨削定位基准的选择 上海电子工业学校 任务4 曲轴飞轮组的检修 8 故障检修 曲轴轴承的选配 1 1、曲轴轴承的主要损伤曲轴轴承的主要损伤 磨损、合金疲劳剥落、粘着咬死等。2 2、曲轴轴承的更换条件曲轴轴承的更换条件 （1）二级维护时，若轴承间隙超限。（2）发动机总成大修，磨削曲轴时。3 3、曲轴轴承的选配曲轴轴承的选配 （1）选择轴承尺寸。（2）检验轴承钢背质量。（3）检验轴承弹开量。上海电子工业学校 任务4 曲轴飞轮组的检修 9 课后回顾 学到了什么？游标卡尺，塞尺等测量工具的使用 曲轴变形的检修 轴颈磨损的检修 曲轴裂纹与折断的检修
