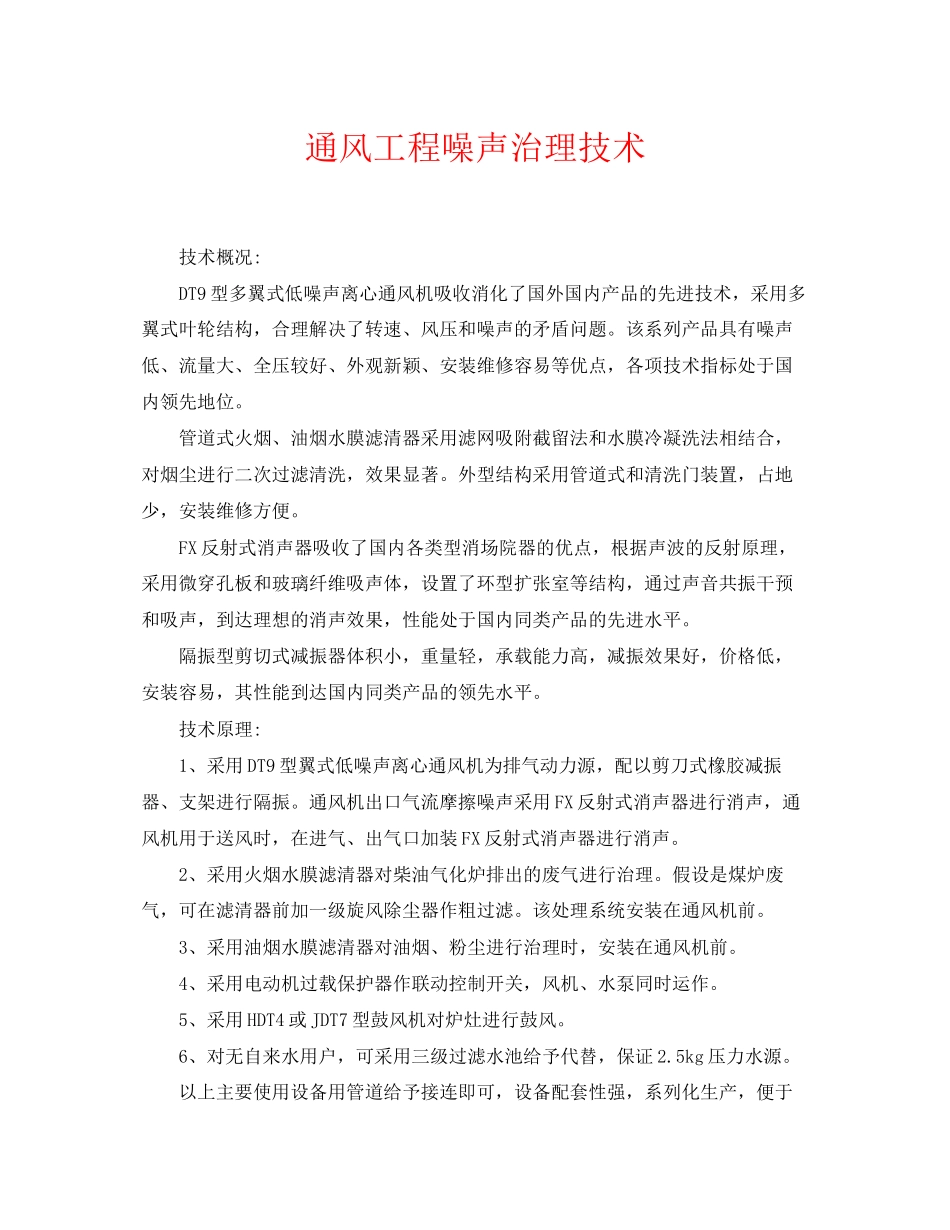

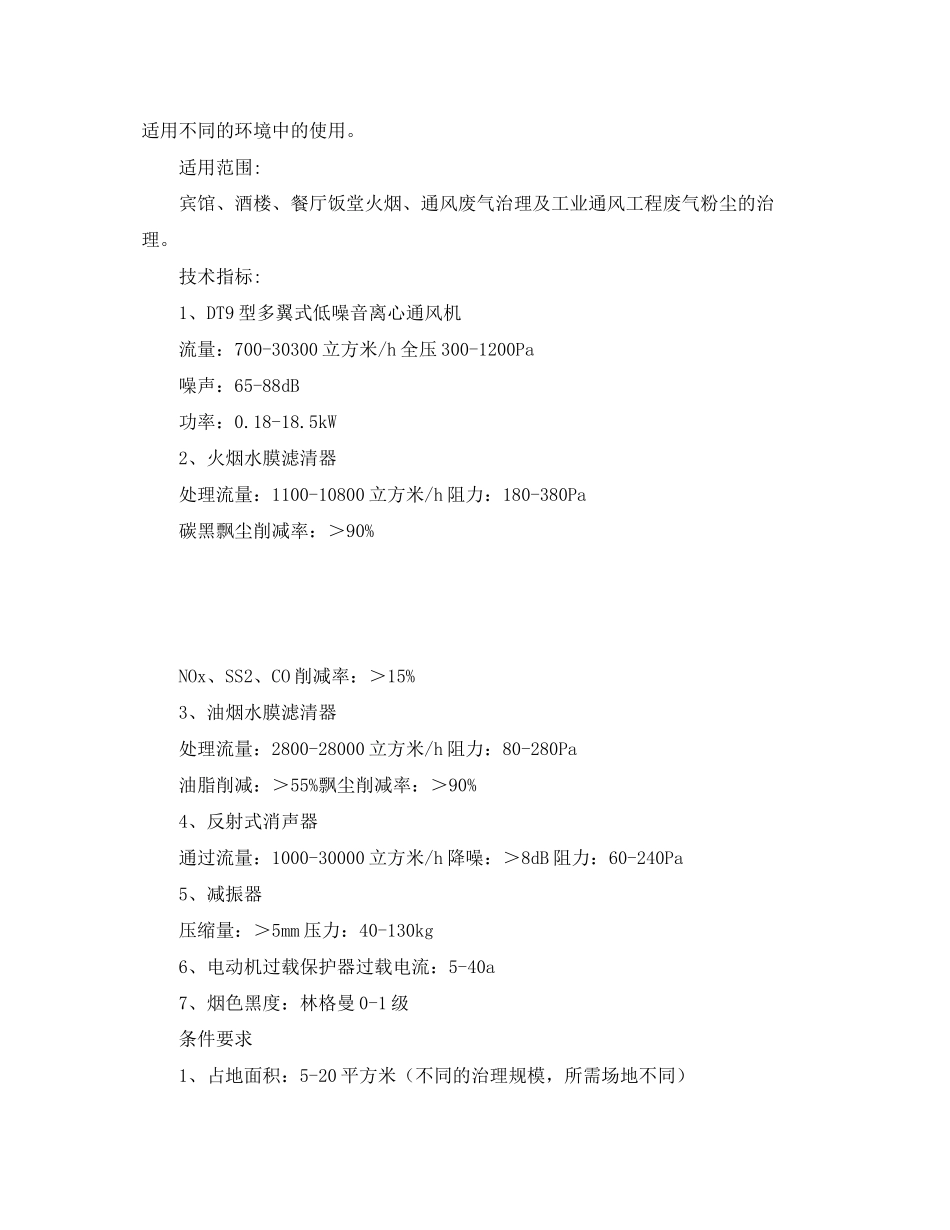

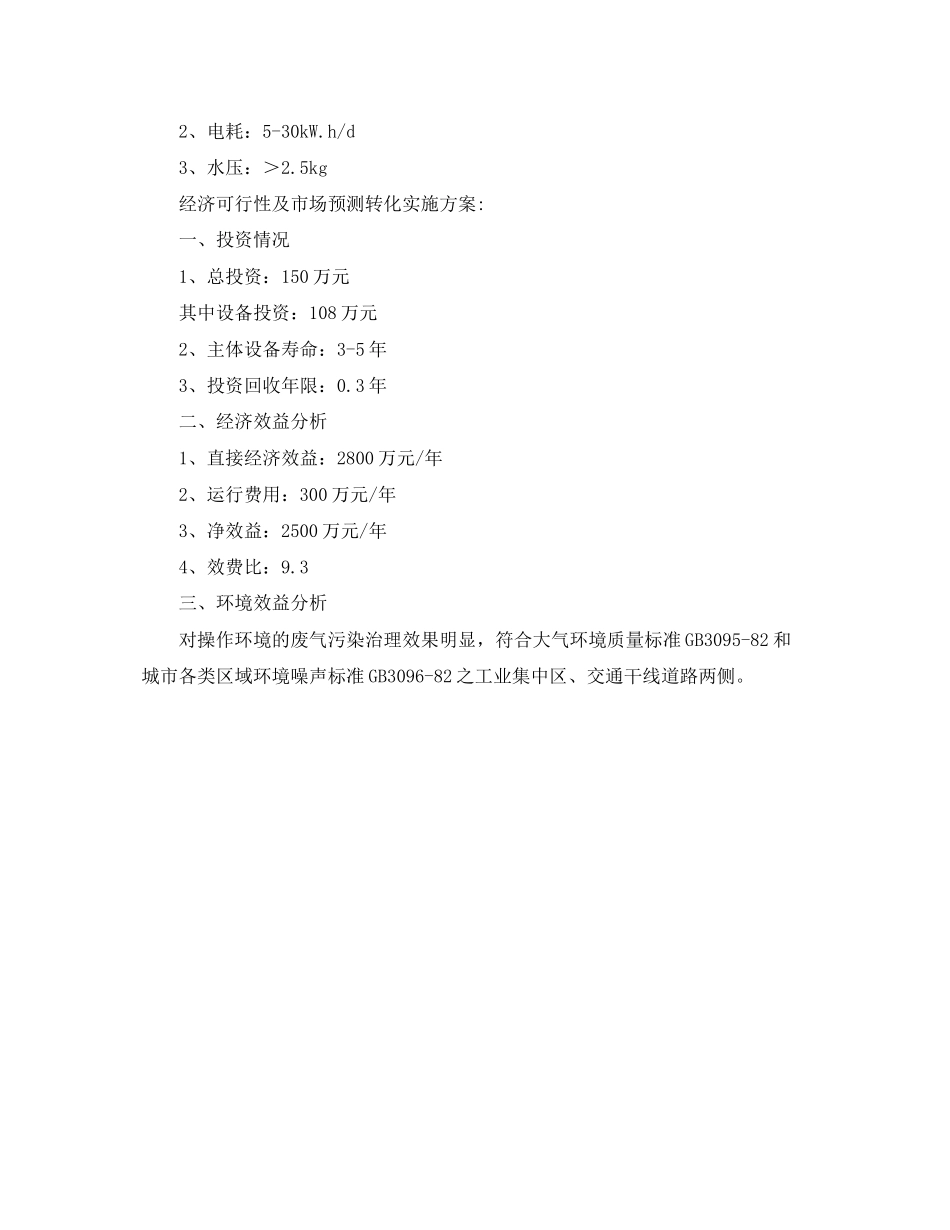

通风工程噪声治理技术 　　技术概况: 　　DT9型多翼式低噪声离心通风机吸收消化了国外国内产品的先进技术，采用多翼式叶轮结构，合理解决了转速、风压和噪声的矛盾问题。该系列产品具有噪声低、流量大、全压较好、外观新颖、安装维修容易等优点，各项技术指标处于国内领先地位。 　　管道式火烟、油烟水膜滤清器采用滤网吸附截留法和水膜冷凝洗法相结合，对烟尘进行二次过滤清洗，效果显著。外型结构采用管道式和清洗门装置，占地少，安装维修方便。 　　FX反射式消声器吸收了国内各类型消场院器的优点，根据声波的反射原理，采用微穿孔板和玻璃纤维吸声体，设置了环型扩张室等结构，通过声音共振干预和吸声，到达理想的消声效果，性能处于国内同类产品的先进水平。 　　隔振型剪切式减振器体积小，重量轻，承载能力高，减振效果好，价格低，安装容易，其性能到达国内同类产品的领先水平。 　　技术原理: 　　1、采用DT9型翼式低噪声离心通风机为排气动力源，配以剪刀式橡胶减振器、支架进行隔振。通风机出口气流摩擦噪声采用FX反射式消声器进行消声，通风机用于送风时，在进气、出气口加装FX反射式消声器进行消声。 　　2、采用火烟水膜滤清器对柴油气化炉排出的废气进行治理。假设是煤炉废气，可在滤清器前加一级旋风除尘器作粗过滤。该处理系统安装在通风机前。 　　3、采用油烟水膜滤清器对油烟、粉尘进行治理时，安装在通风机前。 　　4、采用电动机过载保护器作联动控制开关，风机、水泵同时运作。 　　5、采用HDT4或JDT7型鼓风机对炉灶进行鼓风。 　　6、对无自来水用户，可采用三级过滤水池给予代替，保证2.5kg压力水源。 　　以上主要使用设备用管道给予接连即可，设备配套性强，系列化生产，便于适用不同的环境中的使用。 　　适用范围: 　　宾馆、酒楼、餐厅饭堂火烟、通风废气治理及工业通风工程废气粉尘的治理。 　　技术指标: 　　1、DT9型多翼式低噪音离心通风机 　　流量：700-30300立方米/h全压300-1200Pa 　　噪声：65-88dB 　　功率：0.18-18.5kW 　　2、火烟水膜滤清器 　　处理流量：1100-10800立方米/h阻力：180-380Pa 　　碳黑飘尘削减率：＞90% 　　NOx、SS2、CO削减率：＞15% 　　3、油烟水膜滤清器 　　处理流量：2800-28000立方米/h阻力：80-280Pa 　　油脂削减：＞55%飘尘削减率：＞90% 　　4、反射式消声器 　　通过流量：1000-30000立方米/h降噪：＞8dB阻力：60-240Pa 　　5、减振器 　　压缩量：＞5mm压力：40-130kg 　　6、电动机过载保护器过载电流：5-40a 　　7、烟色黑度：林格曼0-1级 　　条件要求 　　1、占地面积：5-20平方米（不同的治理规模，所需场地不同） 　　2、电耗：5-30kW.h/d 　　3、水压：＞2.5kg 　　经济可行性及市场预测转化实施方案: 　　一、投资情况 　　1、总投资：150万元 　　其中设备投资：108万元 　　2、主体设备寿命：3-5年 　　3、投资回收年限：0.3年 　　二、经济效益分析 　　1、直接经济效益：2800万元/年 　　2、运行费用：300万元/年 　　3、净效益：2500万元/年 　　4、效费比：9.3 　　三、环境效益分析 　　对操作环境的废气污染治理效果明显，符合大气环境质量标准GB3095-82和城市各类区域环境噪声标准GB3096-82之工业集中区、交通干线道路两侧。
