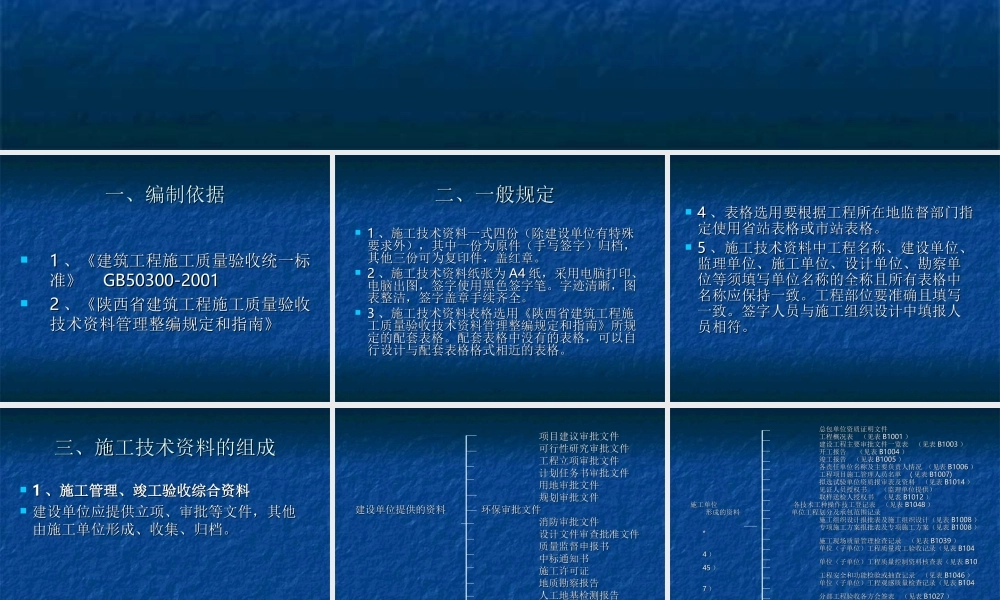

工 程 技 术 资 料 策 划 土土 建建 一、编制依据 1、建筑工程施工质量验收统一标准 GB50300-2001 2、陕西省建筑工程施工质量验收技术资料管理整编规定和指南 二、一般规定 1、施工技术资料一式四份（除建设单位有特殊要求外），其中一份为原件（手写签字）归档，其他三份可为复印件，盖红章。2、施工技术资料纸张为A4纸，采用电脑打印、电脑出图，签字使用黑色签字笔。字迹清晰，图表整洁，签字盖章手续齐全。3、施工技术资料表格选用陕西省建筑工程施工质量验收技术资料管理整编规定和指南所规定的配套表格。配套表格中没有的表格，可以自行设计与配套表格格式相近的表格。4、表格选用要根据工程所在地监督部门指定使用省站表格或市站表格。5、施工技术资料中工程名称、建设单位、监理单位、施工单位、设计单位、勘察单位等须填写单位名称的全称且所有表格中名称应保持一致。工程部位要准确且填写一致。签字人员与施工组织设计中填报人员相符。三、施工技术资料的组成 1、施工管理、竣工验收综合资料、施工管理、竣工验收综合资料 建设单位应提供立项、审批等文件，其他由施工单位形成、收集、归档。项目建议审批文件 可行性研究审批文件 工程立项审批文件 计划任务书审批文件 用地审批文件 规划审批文件 建设单位提供的资料 环保审批文件 消防审批文件 设计文件审查批准文件 质量监督申报书 中标通知书 施工许可证 地质勘察报告 人工地基检测报告 总包单位资质证明文件 工程概况表 （见表B1001）建设工程主要审批文件一览表 （见表B1003）开工报告 （见表B1004）竣工报告 （见表B1005）各责任单位名称及主要负责人情况（见表B1006）工程项目施工管理人员名单 (见表B1007)拟选试验单位资质报审表及资料 （见表B1014）见证人员授权书 （监理单位提供）取样送检人授权书 （见表B1012）施工单位 各技术工种操作技工登记表 （见表B1048）形成的资料 单位工程划分及承包范围记录 施工组织设计报批表及施工组织设计（见表B1008）专项施工方案报批表及专项施工方案（见表B1008）*施工现场质量管理检查记录 （见表B1039）单位（子单位）工程质量竣工验收记录（见表B1044）单位（子单位）工程质量控制资料核查表（见表B1045）工程安全和功能检验或抽查记录 （见表B1046）单位（子单位）工程观感质量检查记录（见表B1047）分部工程验收各方会签表 （见表B1027）单位（子单位）工程竣工验收评价书（见表B1028）中间交接检验记录 （见表B1024）土方开挖工程施工方案 灰土地基工程施工方案 钢筋工程施工方案 模板工程施工方案 混凝土工程施工方案 地下防水工程施工方案 *专项施工方案 基础砌体工程施工方案 土方回填施工方案 填充墙工程施工方案 建筑装饰装修工程施工方案 建筑屋面工程施工方案 临电施工组织设计 外架施工方案 其他工程专项施工方案 2、分部（子分部）分项检验批质量验收记录、分部（子分部）分项检验批质量验收记录 由施工单位按照工程施工顺序、建筑工程分部（子分部）工程、分项工程划分表依次对检验批工程、分项工程、子分部工程、分部工程进行验收。3、工程质量控制资料、工程质量控制资料 工程质量控制资料由规范强制性条文检查记录、建筑结构工程技术资料、隐蔽工程验收记录、各类施工记录等组成。4、建筑结构安全与功能检验抽查记录、建筑结构安全与功能检验抽查记录 沉降观测记录、室内环境检测由建设单位组织有资质的相关单位检测并出具报告提供给施工单位，施工单位检验抽查的记录资料有：屋面淋水蓄水试验记录 多水房间蓄水试验记录 地下室防水效果检查记录 建筑物垂直度、标高、全高测量记录 抽气（风）道检查记录 幕墙及外窗三密性试验报告 节能保温测试记录 5、竣工图、竣工图 图纸一般采用蓝晒图，竣工图应是新蓝图，所有竣工图均应加盖竣工图章。竣工图章的基本内容应包括:竣工图字样、施工单位编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。竣工图章尺寸为:50mm 80mm。竣工图章使用不易褪色的红印泥，应盖在图标栏上方空白处。利用施工图改绘竣工图，必须标明变更修改依据，凡施工图结构工艺、平面布置等有重大改变或变更部分超过图面1/3 的，应当重新绘制竣工图。6、施工日志、施工日志 由施工单位施工员负责填写，记录要全面、连续。四、施工中技术资料的形成（按工程施工顺序）（一）地基与基础工程 1、定位测量放线记录 根据规划部门、总平面图摘录定位坐标、高程。规划部门的定位坐标、高程控制摘录（见表C1201）定位测量放线 使用的表格 施工放线控制网记录 （见表C1202）报验统一用A11表格报监理单位验收。2、土方开挖 使用的表格土方开挖工程检验批质 量验收记录表，（见表A1001）3、土方工程按设计及规范要求开挖完成后 进行工程普探，遇墓、穴、井等，按设计要求处理问题坑，建设单位组织监理、施工、设计、勘察单位进行地基验槽。工程普探报告（普探单位提供）地基验槽记录 （见表C1106）工程质量责任单位地基验槽验收记录 （见表B1060）使用的表格 土壤分层回填现场试验记录 （见表C1101）分层回填现场抽样试验点位示意图（见表C1104）地基处理记录 （土壤分层）隐蔽工程验收记录（见表04-B1023）土方回填工程检验批质量验收记录表（见表A1002）*工程报验统一用A4报验申请表报监理单位验收。试验提供：土壤击实报告。4、地基处理 土及灰土地基回填现场试验记录 （见表C1101）分层回填现场抽样试验点位示意图（见表C1104）灰土地基所使用表格 （灰土分层）隐蔽工程验收记录（见表04-B1023）灰土地基检验批质量验收记录表（见表A1011）砂及砂石垫层地基回填现场试验记录（见表C1102）分层回填现场抽样试验点位示意图（见表C1104）砂石地基所使用表格 砂石垫层分层）隐蔽工程验收记录（见表04-B1023）砂及砂石地基工程检验批质量验收记录表（见 A1012）试验提供：砂石垫层级配报告 *地基经静载试验，承载力达到要求后开始垫层施工。5、基础垫层放线 使用的表格施工放线验收记录（见表C1203）6、基础垫层模板工程,分模板安装工程和模板拆除工程。模板安装工程检验批质量验收记录表（见表A2001）模板安装工程使用的表格 现浇砼模板安装施工记录（见表C1214）工序交接验收记录（见表B1024）模板拆除工程检验批质量验收记录表（见表A2003）现浇砼模板拆除施工记录（见表C1214）模板拆除工程使用的表格现浇结构外观及尺寸偏差检验批质量验收记录表（见A2011）（混凝土）隐蔽工程验收记录（见表04-B1023）后续施工过程中所有模板工程按照模板安装完成和模板拆除后分别按上表检查验收，填写后报监理单位验收。*砼同模板拆除一并报监理验收随即隐蔽。7、垫层混凝土工程，分砼浇筑申请和砼施工完成后的施工记录。砼浇筑申请表（见表C1210）砼浇筑申请使用的表格 砼配合比用水量调整及开盘鉴定 记录（见表C1211）商品砼质保资料（商砼供应商提 用A13表统一报监理单位审批。其中砼配合比用水量调整及开盘鉴定记录由商砼厂家根据现场材料情况调整配合比出具该记录表。混凝土配合比报告 水泥合格证检验报告（安定性、3天 强度、28天强度）水泥进场复试报告（安定性、3天强 度、28天 强度）商品砼质保资料包括砂、石检验报告 粉煤灰合格证检验报告 其他外加剂合格证、检验报告。混凝土抗压强度检验报告 产品放射性检验报告 混凝土配合比及浇筑施工记录（见表 C1212）砼施工记录使用表格混凝土全过程施工记录（见表 C1213）混凝土坍落度检查记录（见表 C1217）砼施工检验批质量验收记录表（见表 A2007）后续施工过程中混凝土工程按照浇筑申请和浇筑完成后的施工记录检查验收，报监理单位验收。8、基础钢筋工程 钢筋加工工程检验批质量验收记录表（见表 A2004）使用的表格 钢筋安装工程检验批质量验收记录表（见表 A2005）纵向受力钢筋闪光对焊检验批质量验收记录 表（H6101-04）（钢筋）隐蔽工程验收记录（见表 04-B1023）工序交接验收记录（见B1024）后续施工过程中所有钢筋工程按照以上表格检查验收，填写后报监理单位验收 9、地下防水工程 A、防水砼按照砼工程使用的表格增加防水砼 检验批质量验收记录（见表A1033表）B、卷材防水层 卷材防水层检验批质量验收记录表（见表 A1035）使用的表格 细部构造检验批质量验收记录表（见表 A1039）（防水卷材）隐蔽工程验收记录（见表 04-B1023）地下室工程施工完成后，要对地下室渗漏水情况进行检查，填写地下室防水效果检查记录（见表D1002）10、基础砌体工程 砖砌体工程检验批质量验收记录表（见表 A2017）配筋砌体工程检验批质量验收记录表（见表 A2021）使用的表格砌体质量控制施工记录（见表C1227）(拉结筋、墙体)隐蔽工程验收记录（见表 04-B1023）11、土方回填（室内外回填）土壤分层回填现场试验记录 （见表 C1101）分层回填现场抽样试验点位示意图 （见表C1104）使用的表格（土壤分层）隐蔽工程验收记录（见 表04-B1023）土方回填工程检验批质量验收记录表 （见表A1002）12、其他 A、砼按不同强度等级进行汇总评定，基础工程与主体工程分开。B、砂浆按不同强度等级进行汇总评定，基础工程与主体工程分开。C、分部（子分部）分项工程验收 分项工程质量验收记录表（见表B1040）分部（子分部）工程质量验收记录表（见表B1041）分部工程 子分部工程 分项工程 地 基 与 基 础 无支护土方 土方开挖，土方回填 地基处理 灰土地基，砂和砂石地基 地下防水 防水混凝土，卷材防水层，西部构造 混凝土基础 模板，钢筋，混凝土，现浇结构外观及尺寸偏差，后浇带混凝土，钢筋焊接 砌体基础 砖砌体，配筋砌体 0.00以下工程完成后，砼构件龄期达到28天，对工程实体进行钢筋保护层厚度检测和砼强度回弹，符合设计和规范要求后，施工单位对地基及基础、地下室工程进行自评报监理单位，由建设单位组织基础验收。（二）主体结构工程 主体工程同地基与基础工程，按照工程施工工序，每一分项工程施工完成，检查验收，填写相应的表格报送监理单位验收。1、测量放线 使用的表格多层、高层的各层放线测量记录（见表C1204）2、钢筋工程 钢筋加工工程检验批质量验收记录表（见表 A2004）使用的表格钢筋安装工程检验批质量验收记录表（见表 A2005）纵向受力钢筋闪光对焊检验批质量验收记录表 （见表H6101-04）钢筋电渣压力焊接头检验批质量验收记录表 （见表H6103-04）（钢筋）隐蔽工程验收记录（见表04-B1023）工序交接验收记录（见表B1024）3、模板工程 模板安装工程检验批质量验收 记录表（见表A2001）模板安装工程使用的表格现浇砼模板安装施工记录（见表 C1214）工序交接验收记录（见表 B1024）模板拆除工程检验批质量验收记录表 （见表A2003）现浇砼模板拆除施工记录（见表C1214）模板拆除工程使用的表格现浇结构外观及尺寸偏差检验批质量验收记录表 （见表A2011）（混凝土）隐蔽工程验收记录（见表04-B1023）4、混凝土工程 砼浇筑申请表（见表C1210）砼浇筑申请使用的表格砼配合比用水量调整及开盘鉴定 记录（见表C1211）商品砼质保资料（商砼供应商 提供）混凝土配合比及浇筑施工记录（见表 C1212）砼施工记录使用表格混凝土全过程施工记录（见表 C1213）混凝土坍落度检查记录（见表 C1217）砼施工检验批质量验收记录表（见表 A2007）5、砌体工程 砖砌体工程检验批质量验收记录表（见表 A2017）配筋砌体工程检验批质量验收记录表（见表 A2021）使用的表格砌体质量控制施工记录（见表C1227）(拉结筋、墙体)隐蔽工程验收记录（见表 04-B1023）分部工程 子分部工程 分项工程 主 体 结 构 混凝土结构 模板，钢筋，混凝土，现浇
