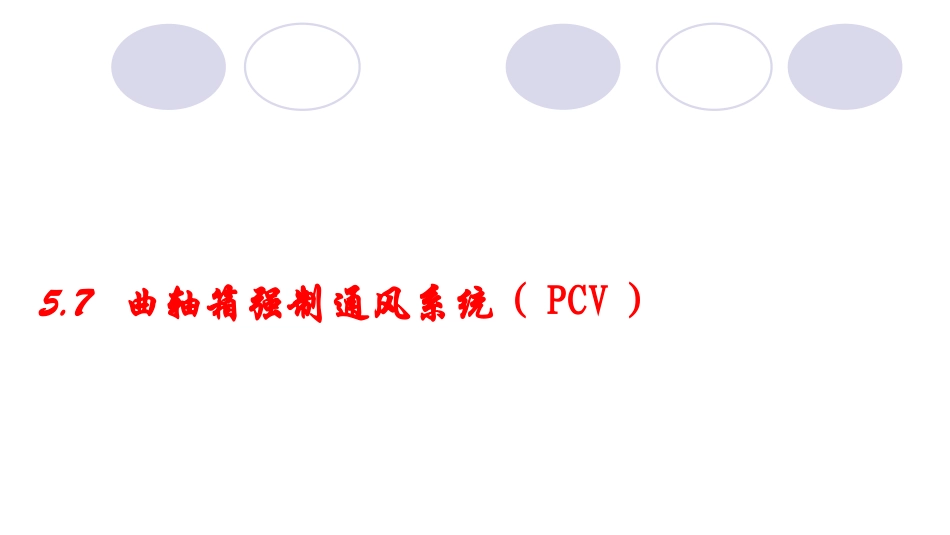

曲轴箱强制通风系统(PCV).ppt

5.7 5.7 曲轴箱强制通风系统曲轴箱强制通风系统（PCVPCV）五、曲轴箱通风五、曲轴箱通风 1、曲轴箱窜气、曲轴箱窜气发动机工作时，一少部分可燃混合气和废气经活塞环窜入曲轴箱内。2、曲轴箱窜气的后果、曲轴箱窜气的后果（1）机油变稀，性能变坏。（2）形成泡沫，影响供油。（3）生成酸类，腐蚀机件。（4）油底壳内压力和温度升高，造成密封处渗漏。（5）加速机油的老化。3、曲轴箱通风、曲轴箱通风使曲轴箱与外界大气相通。4、曲轴箱通风的作用、曲轴箱通风的作用 （1）防止曲轴箱内气压过高，机油渗漏。（2）把渗入曲轴箱油蒸气引入气缸内燃烧。（3）防止油蒸气稀释机油而变质。5、曲轴箱通风方式、曲轴箱通风方式 强制通风自然通风（一）自然通风（一）自然通风 1、通风方式、通风方式从曲轴箱抽出的气体直接导入大气中的通风方式称为自然通风。2、结构特点、结构特点利用一根出气管接通曲轴箱，出气口的一端制成斜切口，切口背向汽车行驶方向。3、工作原理、工作原理 利用汽车行驶和冷却风扇的气流，在出气口处形成一定真空度，产生吸力，将气体从曲轴箱抽出，并直接排入大气中。同时，新鲜的空气从小空气滤清器经加机油管进入，以形成对流。4、应用、应用主要用于柴油机中。玉柴玉柴YC6105QC发动机采用的自然通风方式发动机采用的自然通风方式（二）强制通风（二）强制通风 1、通风方式、通风方式从曲轴箱抽出的气体导入发动机的进气管，吸入气缸再燃烧。2、结构特点、结构特点专设强制通风装置。现代汽油机曲轴箱一般都设有强制性通风装置。可延长机油的使用期限，减轻零件磨损和腐蚀，以利于提高发动机的经济性，减少排气污染。3、工作原理、工作原理 依靠气缸内的进气吸力，将曲轴箱内的气体经出气口、空气滤清器等强制吸入气缸内参加燃烧。同时，新鲜空气经销空气滤清器、加机油管进入曲轴箱，强迫曲轴箱内的气体更新。曲轴箱通风演示动画曲轴箱通风演示动画 4、应用、应用主要用于汽油机中。（三）带流量控制阀（三）带流量控制阀（PCV阀）的阀）的 曲轴箱通风装置曲轴箱通风装置 1、PCV阀的安装部位阀的安装部位进气管中。2、PCV阀的结构特点阀的结构特点 3、工作原理、工作原理 根据发动机工况的变化，改变通风量。
