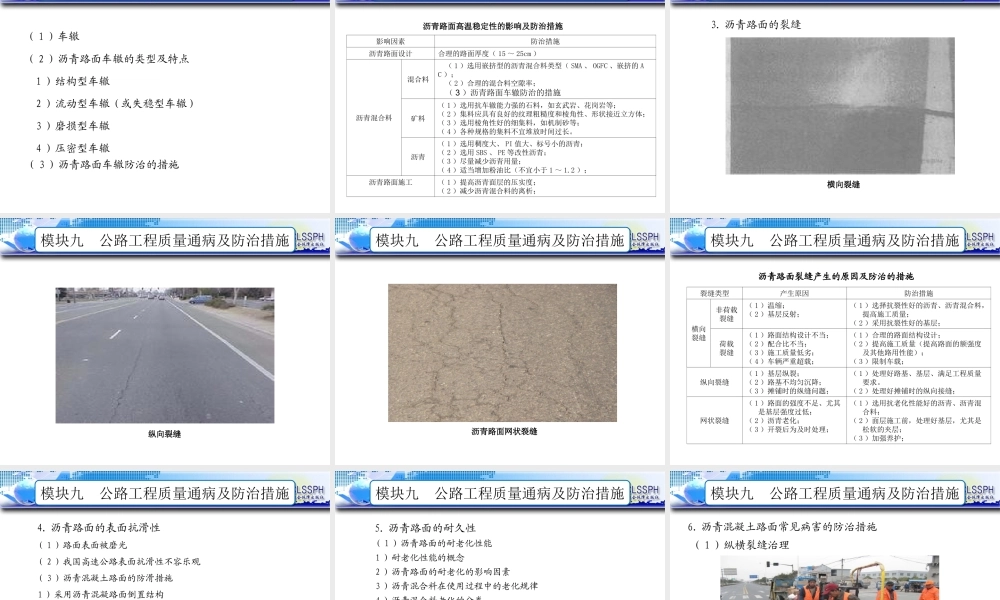

任务二--路面工程质量通病及防治措施.ppt

模块九 公路工程质量通病及防治措施 1.了解水泥混凝土和沥青混凝土路面病害的类型、产生机理。2.熟悉水泥混凝土和沥青混凝土路面病害的防治措施。3.能够处理水泥混凝土和沥青混凝土路面常见病害。任务二任务二 路面工程质量通病及防治措施路面工程质量通病及防治措施 模块九 公路工程质量通病及防治措施 一、水泥混凝土路面病害的产生原因、机理及防治措施一、水泥混凝土路面病害的产生原因、机理及防治措施 1.水泥混凝土路面病害的产生原因和机理 水泥混凝土路面主要病害类型水泥混凝土路面主要病害类型 主要病害主要病害 病害类型病害类型 裂缝类 贯穿裂缝、断板、破碎板 接缝类 唧泥、脱空、错台、拱起、接缝材料剥落及破损 变形类 沉陷 表面破损 露骨、坑洞、层状剥落、表层裂缝 模块九 公路工程质量通病及防治措施（1）裂缝类破坏 1）贯穿裂缝 水泥混凝土路面贯穿裂缝水泥混凝土路面贯穿裂缝 2）断板和破碎板 模块九 公路工程质量通病及防治措施（2）接缝类破损 1）唧泥和脱空 水泥混凝土板角与接缝的损坏水泥混凝土板角与接缝的损坏 砼板块唧泥砼板块唧泥 模块九 公路工程质量通病及防治措施 2）错台 水泥混凝土板块间错台水泥混凝土板块间错台 模块九 公路工程质量通病及防治措施 3）拱起 水泥混凝土板块拱起水泥混凝土板块拱起 4）填缝材料剥落、破损 模块九 公路工程质量通病及防治措施（3）变形类破坏 变形类破坏主要指路面的沉陷 砼板块沉陷砼板块沉陷 模块九 公路工程质量通病及防治措施（4）表面破损 砼表面露骨和剥落砼表面露骨和剥落 模块九 公路工程质量通病及防治措施 水泥路面病害主要影响因素 因因 素素 说说 明明 荷载应力 几乎任何病害的产生都离不开行车荷载的作用，车辆超载严重时的集中荷载应力还很有可能造成路面板的突然断裂 温度应力 水泥混凝土具有热胀冷缩的性质，是路面各种裂缝产生的主要原因之一 水 水对混凝土路面的影响主要有两个方面：一是水对路表和路面基层的冲刷和腐蚀作用，使得路面产生各种表面类及接缝类破坏；另一方面，混凝土的湿胀干缩性质也是路面各种裂缝产生的重要原因 基层状况 路面基层的强度影响路面的使用性能，基层裂缝类病害也是造成面层反射裂缝及各种接缝类破坏的主要因素 路基状况 路基的稳定性、承载能力及变形情况也是影响路面变形类病害的主要因素，同时也是影响裂缝类、接缝类病害的不可忽略的原因之一 施工质量 路基路面施工质量的控制不良，将直接造成路面变形类及裂缝类病害的发生，从而促进其他类型病害的发生和发展 材料质量 路基填筑材料性能、水泥品质的好坏、水及砂石中有害杂质的含量等都会影响路面各种病害类型的发生 养护情况 路面养护质量及养护的及时性是防止路面病害进一步发展的有效措施 模块九 公路工程质量通病及防治措施 2.2.水泥混凝土路面产生病害的防治措施水泥混凝土路面产生病害的防治措施 （1）沥青类材料维修 1）填缝灌缝 2)沥青碎石罩面 （2）整块混凝土板翻修 快速修补材料:1)一种是JK-24早强剂推荐掺量为水泥用量的16%（外掺），每立方米混凝土配合比:水泥 400kg、JK-24修补剂64kg、水150kg、砂629kg、碎石1220kg。2)另一种是YF-3型混凝土道路增强剂推荐最佳掺量为水泥用量的 5%（外掺）。模块九 公路工程质量通病及防治措施 二、沥青混凝土路面产生病害原因、产生机理及防治措施二、沥青混凝土路面产生病害原因、产生机理及防治措施 1.沥青路面的水损坏（1）水损坏的概念（2）沥青路面水损坏产生的原因 沥青混凝土路面水损坏沥青混凝土路面水损坏 模块九 公路工程质量通病及防治措施（3）沥青路面水损坏的防治措施 造成水损坏的原因或因素造成水损坏的原因或因素 防治措施防治措施 材 料 沥青混合料水稳定性不足，采用抗剥落剂，没有达到目的。（1）尽可能选择与沥青黏附性好的集料；石屑的质量必须符合规范要求，减少含泥量，积极使用机制砂；矿粉必须是石灰矿粉，不适用酸性石料的石屑。（2）采用改性沥青，加强与集料的黏结；采用针入度较小的沥青。（3）尽量采用掺加消石灰或具有长期有效的抗剥落剂。配 合 比 设 计 沥青混合料矿料级配不合理、空隙率过大；路面泌水性差；混合料水稳定性不足。（1）矿料级配尽量采用S形。（2）严格控制设计空隙率，统一空隙率计算方法。（3）合理选择沥青面层的构造深度和渗水系数指标。（4）确保水稳定性检验指标（双指标）合格。施工 沥青路面混合料离析严重，施工性能差。（1）加强施工过程控制，进行路面离析检验。（2）减少原材料生产、运输、存放、使用过程中的离析。（3）减少沥青混合料运输过程的离析。（4）减少沥青混合料摊铺过程的离析，不采用全幅摊铺。（5）控制集料粒径与各层厚度相匹配。（6）避免采用易离析的间断级配混合料。沥青路面的泌水性差（7）优先采用轮胎压路机搓揉碾压，提高泌水性。防止接缝离析（8）认真做好接缝。施工压实不足，不敢放开碾压；压实度数据不真实。（9）确保压实层厚度与最大粒径相匹配。（10）防止片面追求平整度而影响压实度。（11）改变完全钻孔检测结果，重点控制工艺，防止数据弄虚作假。施工污染严重，层间黏结不成整体。（12）改变标段划分方法，基层、面层宜连续施工。（13）强化喷洒粘层油，确保沥青层层间结合良好。改善沥青层与半刚性基层之间的层间黏结。（14）改变乳化沥青透层油的喷洒时间。（15）更换透层油品种，采用稀释沥青，半刚性基层透层油深度要求不小于5mm,柔性基层不小于10mm。模块九 公路工程质量通病及防治措施 2.沥青路面的车辙 沥青混凝土路面压密型车辙沥青混凝土路面压密型车辙 模块九 公路工程质量通病及防治措施（1）车辙（2）沥青路面车辙的类型及特点 1）结构型车辙 2）流动型车辙（或失稳型车辙）3）磨损型车辙 4）压密型车辙 （3）沥青路面车辙防治的措施 模块九 公路工程质量通病及防治措施 沥青路面高温稳定性的影响及防治措施沥青路面高温稳定性的影响及防治措施 影响因素 防治措施 沥青路面设计 合理的路面厚度（1525cm）沥青混合料 混合料（1）选用嵌挤型的沥青混合料类型（SMA、OGFC、嵌挤的AC）；（2）合理的混合料空隙率；（3）沥青路面车辙防治的措施 矿料（1）选用抗车辙能力强的石料，如玄武岩、花岗岩等；（2）集料应具有良好的纹理粗糙度和棱角性、形状接近立方体；（3）选用棱角性好的细集料，如机制砂等；（4）各种规格的集料不宜堆放时间过长。沥青（1）选用稠度大、PI值大、标号小的沥青；（2）选用SBS、PE等改性沥青；（3）尽量减少沥青用量；（4）适当增加粉油比（不宜小于11.2）；沥青路面施工（1）提高沥青面层的压实度；（2）减少沥青混合料的离析；模块九 公路工程质量通病及防治措施 3.沥青路面的裂缝 横向裂缝横向裂缝 模块九 公路工程质量通病及防治措施 纵向裂缝纵向裂缝 模块九 公路工程质量通病及防治措施 沥青路面网状裂缝沥青路面网状裂缝 模块九 公路工程质量通病及防治措施 沥青路面裂缝产生的原因及防治的措施沥青路面裂缝产生的原因及防治的措施 裂缝类型裂缝类型 产生原因产生原因 防治措施防治措施 横向 裂缝 非荷载 裂缝（1）温缩；（2）基层反射；（1）选择抗裂性好的沥青、沥青混合料，提高施工质量；（2）采用抗裂性好的基层；荷载 裂缝（1）路面结构设计不当；（2）配合比不当；（3）施工质量低劣；（4）车辆严重超载；（1）合理的路面结构设计；（2）提高施工质量（提高路面的额强度及其他路用性能）；（3）限制车载；纵向裂缝（1）基层纵裂；（2）路基不均匀沉降；（3）摊铺时的纵缝问题；（1）处理好路基、基层、满足工程质量要求。（2）处理好摊铺时的纵向接缝；网状裂缝（1）路面的强度不足、尤其是基层强度过低；（2）沥青老化；（3）开裂后为及时处理；（1）选用抗老化性能好的沥青、沥青混合料；（2）面层施工前，处理好基层，尤其是松软的夹层；（3）加强养护；模块九 公路工程质量通病及防治措施 4.沥青路面的表面抗滑性 （1）路面表面被磨光 （2）我国高速公路表面抗滑性不容乐观 （3）沥青混凝土路面的防滑措施 1）采用沥青混凝路面倒置结构 2）面层采用磨光值不同矿料掺配 3）对已形成沥青膜的光滑路面，用压路机在较高温度时强行压入适当粒径强度高的碎石。4）经长期行车碾压及磨耗而形成的光滑路面，可采用孵化沥青稀浆封层进行技术处理。5）修筑硬路肩，可防止泥土带入路面 模块九 公路工程质量通病及防治措施 5.沥青路面的耐久性 （1）沥青路面的耐老化性能 1）耐老化性能的概念 2）沥青路面的耐老化的影响因素 3）沥青混合料在使用过程中的老化规律 4）沥青混合料老化的分类 5）减轻沥青混合料短期老化的措施 6）减轻沥青混合料长期老化的措施 （2）沥青路面的抗疲劳特性 1）抗疲劳特性的概念 2）减少沥青路面疲劳性破坏的措施 沥青的要求 集料的表面性状 级配类型 混合料的空隙率 沥青路面的结构（厚度）模块九 公路工程质量通病及防治措施 6.沥青混凝土路面常见病害的防治措施 （1）纵横裂缝治理 沥青混凝土路面灌缝处理沥青混凝土路面灌缝处理 模块九 公路工程质量通病及防治措施 铣刨沥青混凝土铣刨沥青混凝土 铣刨后的路槽铣刨后的路槽 模块九 公路工程质量通病及防治措施 铣刨后摊铺沥青混凝土铣刨后摊铺沥青混凝土 模块九 公路工程质量通病及防治措施（2）坑槽、唧泥、翻浆、松散的病害处理 （3）推挤、局部泛油和油斑的处理 沥青路面人工挖槽沥青路面人工挖槽 人工回填夯实人工回填夯实 模块九 公路工程质量通病及防治措施 1.试简述水泥混凝土路面常见病害有哪些类型？2.试简述沥青混凝土路面常见病害有哪些类型？3.试简述水泥混凝土路面常见病害防治方法？4.试简述沥青混凝土路面常见病害防治方法？
