2023年某大厦空调系统施工组织设计p.doc

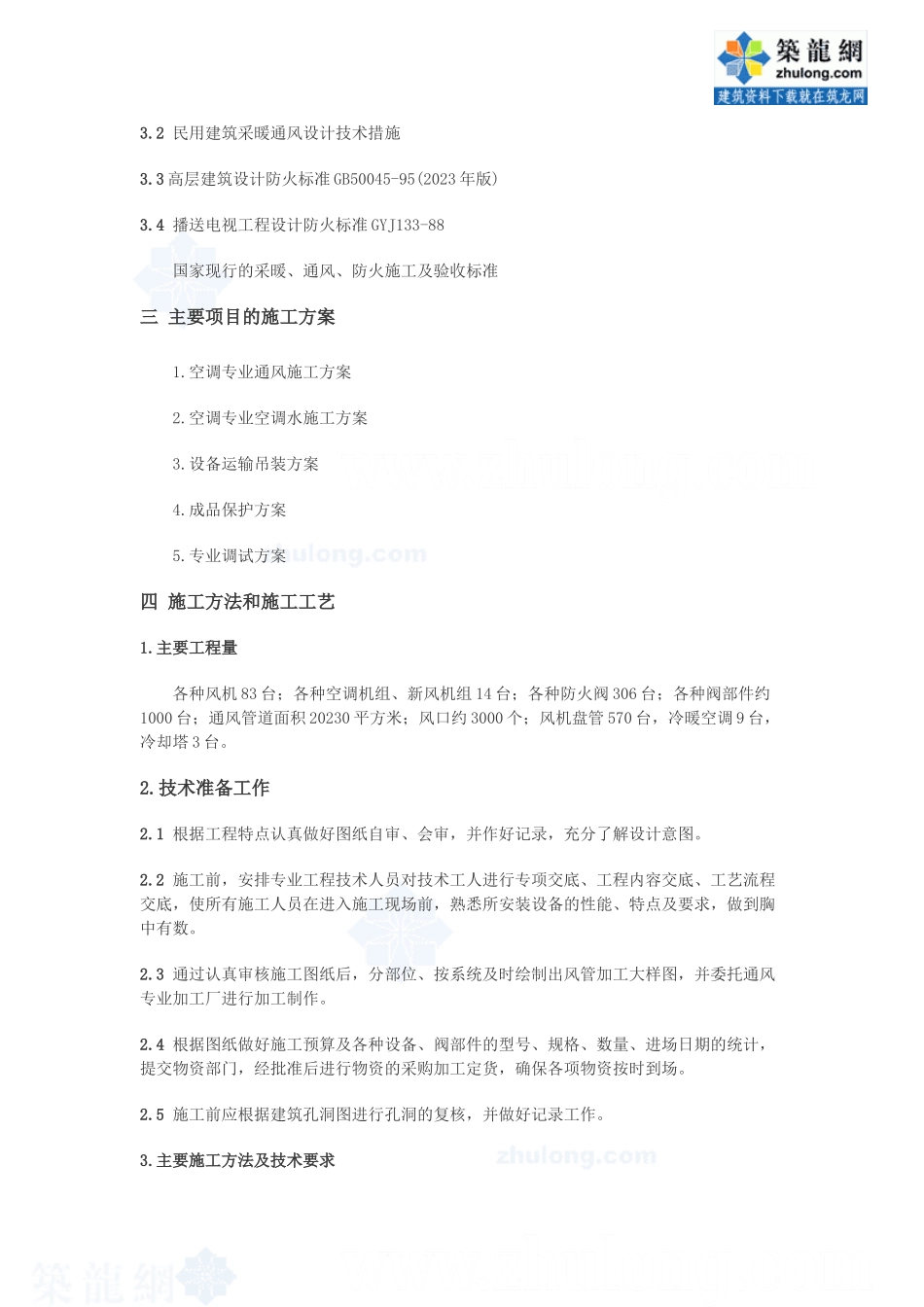

施工组织设计 ： 工程总建筑面积40000m2，建筑高度约25m，本建筑由地下二层、地上六层组成，其中地下二层为人防，地上各层为商业用房，中庭，多功能厅，会议室，波音室等。施工范围：空调水系统、空调通风系统、消防防排烟系统。 关键词： 施工组织 施工方案 施工工艺 项目管理 成品保护 一 工程概况 1.工程概况 xx大厦工程总建筑面积40000m2，建筑高度约25m，本建筑由地下二层、地上六层组成，其中地下二层为人防，地上各层为商业用房，中庭，多功能厅，会议室，波音室等。施工范围：空调水系统、空调通风系统、消防防排烟系统； 2.管理单位： 　　业主： 　　总承包商兼主体工程承包商： 　　设计单位： 　　监理单位： 3.施工特点： 　　施工面积大4万平方米，绝对工期120日； 　　通风材质：镀锌铁板； 　　甲供物资不管是类型及数量都较多，因此要求现场设置专职的材料员负责甲供物资的管理，并建立收支台帐； 二 编制依据 1 招标文件 2 施工图 3 主要规程标准 3.1 采暖通风与空气调节设计标准GBJ19-87(2023)年版 3.2 民用建筑采暖通风设计技术措施 3.3高层建筑设计防火标准GB50045-95(2023年版) 3.4 播送电视工程设计防火标准GYJ133-88 　　国家现行的采暖、通风、防火施工及验收标准 三 主要项目的施工方案 　　1.空调专业通风施工方案 　　2.空调专业空调水施工方案 　　3.设备运输吊装方案 　　4.成品保护方案 　　5.专业调试方案 四 施工方法和施工工艺 1.主要工程量 　　各种风机83台；各种空调机组、新风机组14台；各种防火阀306台；各种阀部件约1000台；通风管道面积20230平方米；风口约3000个；风机盘管570台，冷暖空调9台，冷却塔3台。 2.技术准备工作 2.1 根据工程特点认真做好图纸自审、会审，并作好记录，充分了解设计意图。 2.2 施工前，安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底，使所有施工人员在进入施工现场前，熟悉所安装设备的性能、特点及要求，做到胸中有数。 2.3 通过认真审核施工图纸后，分部位、按系统及时绘制出风管加工大样图，并委托通风专业加工厂进行加工制作。 2.4 根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计，提交物资部门，经批准后进行物资的采购加工定货，确保各项物资按时到场。 2.5 施工前应根据建筑孔洞图进行孔洞的复核，并做好记录工作。 3.主要施工方法及技术要求 3.1 通风专业 3.1.1 风管及部件的安装 3.1.1.1 风管的安装：地上局部的空调风管采用镀锌钢板，钢板厚度按“通风与空调工程施工质量验收标准〞〔GB50243—2023〕执行。风管穿沉降缝用涂塑软管，一般风管法兰连接处垫料用8501胶带，排烟风管使用石棉扭缆。 　　〔1〕准备工作： 　　风管系统安装前，应进一步核实风管及送回〔排〕风口等部件的标高是否与设计图纸相符，检查土建预留的孔洞、预埋件的位置是否符合要求，检查风机、设备根底的尺寸位置是否正确、质量是否符合要求，并作好根底验收记录，并将预制加工的支吊架、风管及部件运至施工现场。同时，将施工辅助用料、垫料等和必要的安装工具准备好，根据工程量大小及系统的多少分段(按放火分区划分)进行安装。 　　〔2〕支吊架安装 　　风管支吊架加工用料如下： 风管直径或长边尺寸Ｄ 横担 吊杆 吊鼻 膨胀螺栓 Ｄ≤430 Ｌ30 Φ8 L50 M8 430<Ｄ≤1250 Ｌ40 Φ10 L50 M10 1250<D≤2023 Ｌ50 Φ12 L50 M10 D>2023 [ 6 Φ12 L50 M12 　　支吊架安装是风管系统安装的第一道工序。支吊架的形式应根据风管截面的大小及工程的具体情况选择，必须符合设计图纸或国家标准图的要求。风管的支吊架间距如设计无要求时，对于不保温风管的支架间距应符合以下要求： 　　A、水平安装的风管直径或大边长小于400mm，其间距不超过4米；大于或等于400mm其间距不超过3米。 　　B、垂直安装的风管支架间距为3米，但每根立管上设置不少于两个固定件。 　　C、对于保温风管，由于选用的保温材料不同，其风管的单位长度重量也不同，风管支架的间距应按不保温风管的长度乘以0.85。 　　D、风管的安装标高，对于矩形风管是从管底算起，而圆形风管是从风管中心计算，在安装支架时应引起注意。 　　E、对于相同管径的支吊托架应等距离排列，但不能将支吊托架设置在风口、风阀、检视门及测定孔等部位处，否那么将影响系统的使用效果，应适当错开一定距离。矩形保温风管不能直接与支架接触，应垫上大稳固的隔热料，其厚度与保温层相同。 　　F、安装吊加应根据风管中心线托出吊杆敷设位置，单吊杆在风管中心线上，双吊杆按托架钢的螺孔间距或风管中心线对称安装。但吊架不能直接吊在风管法兰上。 　　G、安装立管卡环应先在卡环半圆弧的中点划线，按风管位置和埋墙厚度将最上半个的卡环固定好，再用线锤吊正，在保证重直的情况下再将下半个卡环固定。 　　所有空调通风系统的防火阀，排烟阀均需单独支吊，以防止火灾时阀门变形影响性能。 3.1.2 阀部件安装 　　〔1〕防火阀安装按设计图纸要求，装置管径相应的680C－700C防火调节阀，阀片调节应灵活，定位准确，易熔片应放在顺气流方向，执行机构距离墙体最小距离为100mm。 　　〔2〕排烟口安装后应做动作试验，包括手动、电动操作灵活可靠、严密。手动操作装置连接应牢固，且复位灵活、准确。 　　〔3〕消声器安装方向必须正确，并单独设置吊托卡，每台不少于2付。 　　〔4〕各种百叶送、回风口、散流器的安装与风管连接严密、牢固，明装在室内墙面或吊顶上，应做到横平竖直，外表平整，风口与装饰面贴实，应到达无明显的缝隙，同一房间内安装多个风口时，应保持安装一致，并考虑整体的协调。 　　〔5〕各种蝶阀、多叶阀安装，其转轴与风管的结合处要严密，方向应正确，阀片开、闭灵活。安装后应加润滑油，无应标明调节角度，并能有效的固定。 　　〔6〕接设备软管采用阻燃涂塑料布制作，长度150－200mm，要求松紧适度，安装时要平直、方正。 3.1.3 风口安装 　　〔1〕凡有吊顶的房间的风口均为铝合金风口喷塑，所有风机盘管的回风口均为带滤网的双层百叶风口，送风口为双层百叶风口，地下明装管道的风口为铝合金风口，地下室正压送风双层百叶风口后加调节阀。 　　〔2〕风管转弯半径一般R＝D，矩形半径弯头应在导流叶片，导流叶片厚度为风管厚度两倍，导流片间距不小于60mm，片数不小于两片。 　　〔3〕风管穿墙和楼板之间的间隙应使用防火柔性材料密实填充。 3.1.4 管道保温 　　〔1〕本工程凡敷设在吊顶内的排烟管道需保温，保温材料为W38玻璃棉保温板，厚度为50，容重64Kg/m3。保温层应密实，与风管之间不留间隙。 　　〔2〕保温刷胶前，要求先将风管外表外表去除干净，使用保温专用胶，在环境温度＋50C以上操作。 3.1.5 防腐刷油 　　先去除所有附在管道外表的渍脂和污染物，以便进行风管的刷漆工作。 　　角钢法兰、支、托吊架及各种钢制构件，除锈后涂防锈底漆两道。 　　刷漆时，要保证按设计要求的涂层遍数，使漆膜均匀无漏涂。 3.1.6 通风机、空气处理机安装 3.1.6.1 所有风机、均设置减振器，做法按照«91SB6»图集，悬吊式的设备安装时均加装减振吊架，吊杆作穿楼板透孔加固。 3.1.6.2 机组的根底必须平整，一般应高出地面150－200mm。 3.1.6.3 风机安装减震器时，应严格按设计要求的减震器型号、数量和位置进行安装。 3.1.7 空调系统的试运行及风量分配 3.1.7.1 试运转的准备：为保证试运转工作顺利进行，必须制订试运转方案，明确试运转和程序。根据方案要求，必须做好试运转前的准备工作。 3.1.7.2 试运转应具备的条件： 　　〔1〕通风与空调工程安装结束后，经建设单位与施工单位对工程质量检查后，应符合施工验收标准和工程质量检验评定标准的要求。 　　〔2〕制订试运转方案及日程定排表，并明确试运转现场负责人。 　　〔3〕有关的设计图纸及设备技术资料齐全，并熟悉和了解设备性能及技术资料中的主要参数。 　　〔4〕试运转所需用的水、电等，应具备使用的条件。 　　〔5〕风机及附属设备所在场地土建施工应完工，场地应清理干净。 3.1.7.3 设备单机试运转 　　〔1〕风机的试运转准备工作 　　A.核对风机、电动机型号、规格及皮带轮直径是否与设计相符； 　　B.检查风机，电机两个皮带轮的中心是否在一条直线上，地脚上螺丝是否拧紧。 　　C.检查风机进出口外柔性接管是否严密。 　　D.传动皮带松紧是否适度。 　　E.检查轴承处是否有足够的润滑油，加注润滑油的种类和数量应符合设备技术文件的规定。 　　F.用手盘车时，风朵叶轮应无卡碰现象； 　　G.检查风机调节阀门启、闭应灵活，定位装置应可靠； 　　H.检查电机，风机连接地线接应可靠。风管系统的风阀、风口检查。 　　I.主干管、支干管、支管上的多叶调节阀全开，假设用三通闸板阀应调整到中间位置。 　　风管内的防火阀阀片应放在开启位置。 　　送、回风口的调节阀全部开启。 　　〔2〕风机的启动和运转 　　A、风机启动一次立即停止运转，检查叶轮与机壳有无磨擦和不正常的声音。风机的旋转方向应与机壳上箭头所示的方向一致。 　　B、风机启动时应用钳形电流表测量电动机的启动电流。 　　C、风机运转中，应借助金属棒或螺丝刀。仔细倾听轴承内有无噪声来判断轴承是否损坏或润滑油中是否混入杂物。风机运转一段时间后，用外表温度计测量轴承温度，其温度值不应超过设备技术文件的规定，可参照表1所列的数值。 轴承温度 轴承形式 滚动轴承 滑动轴承 温度不宜高于0C 80 70 　　D、风机经上述运转检查正常后，可进行连续运转。运转应不小于2个小时，试车完毕后，填好试车记录以备存档。 　　〔3〕风机及系统风量的测定与调整 　　风机及系统风量的测定与调整，应在风机正常运转，通风管网中所出现的毛病，如风道漏风，风阀启闭不灵活或损坏等应消除后进行。风机和系统风量测定和调整应包括以下内容： 　　风机最大风量及全压系统总送回风口风量。 　　测试前，应首先检查测量仪器、仪表示什是否正确，是否经过校正。 　　测量后，实测值与设计值偏差不应超10％，并做好调试记录。 3.2 空调水专业 3.2.1 管材材质要求． 3.2.1.1 冷冻水管道的管径大于或等于40mm时采用无缝钢管，焊接或焊接法兰连接；管径小于40mm时采用普通焊接钢管，DN≤32mm时为丝扣连接，DN≥40mm时为焊接或法兰连接，水管与风机盘管连接处采用不锈钢软接头，凝结水管采用镀锌钢管，丝扣连接，法兰的衬垫采用2mm厚的石棉制品。 3.2.1.2 当管径小于50mm时采用全铜闸板阀；当管径大于等于50mm时而小于150mm时采用WBLX-0050型对夹式碟阀，当管径大于等于150mm时采用WBGX-0050型对夹式碟阀；止回阀采用DRVZ-0050型静音止回阀；泻压安全阀采用200H-0050型，阀门的开启压力为工作压力加50Kpa；风机盘管上的电动阀与温控器配套订货。 3.2.1.3 各种管材、型钢及各种阀部件在进场后认真检查，必须符合国家或部颁标准，有质量、技术要求并有产品合格证。 　　各种关断阀门在安装前应拆开清洗，为保证自控效果，经试压不漏方可使用。管道在安装前必须去除脏液并刷洗内壁，将管内的沙子，铁屑及油污等去除干净，动态流量平衡阀安装前和安装过程中均不能自行拆开，并严格按照产品说明书安装。 3.2.1.4 所有
