CECS417-2015 开合屋盖结构技术规程.pdf

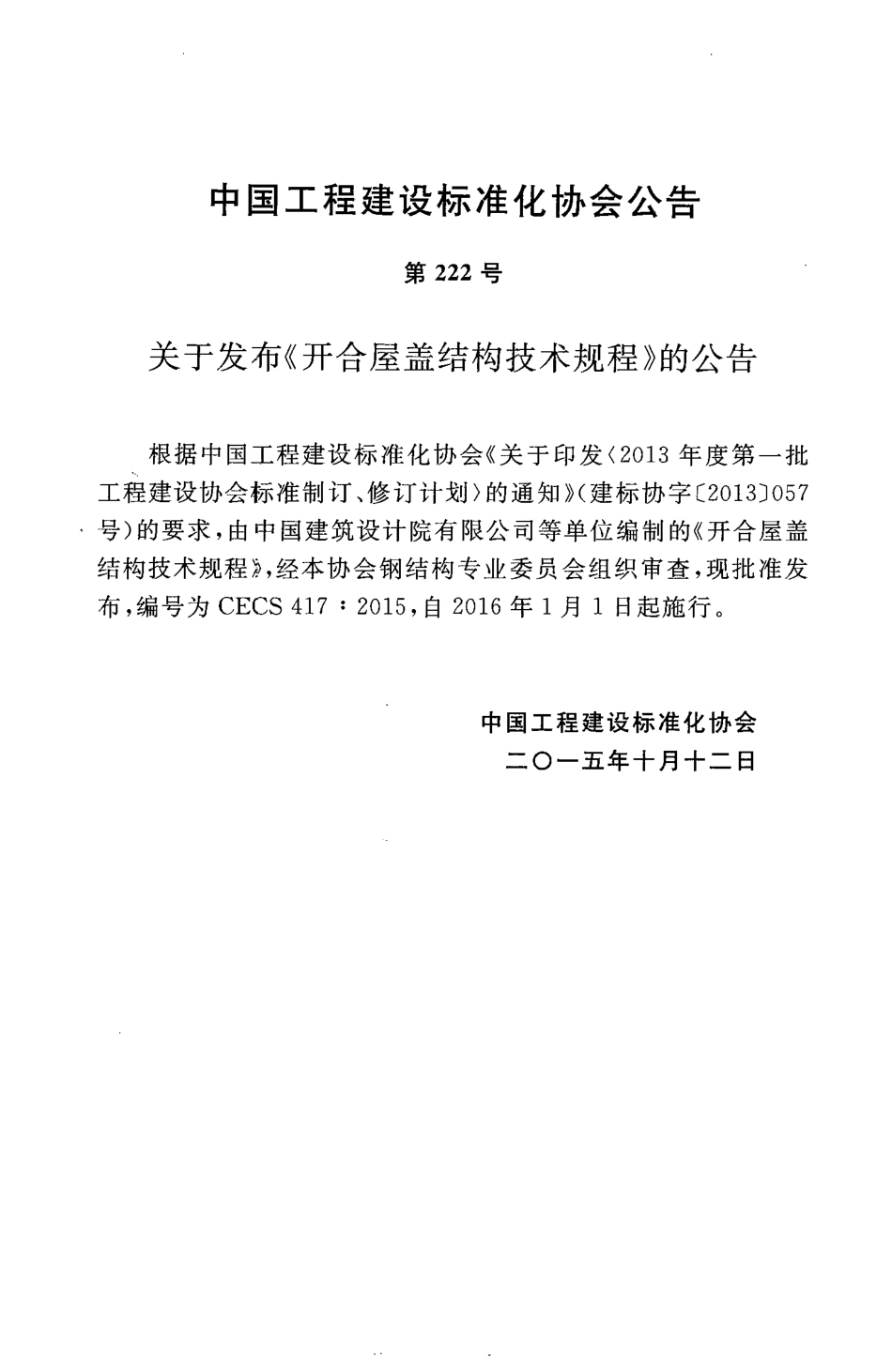

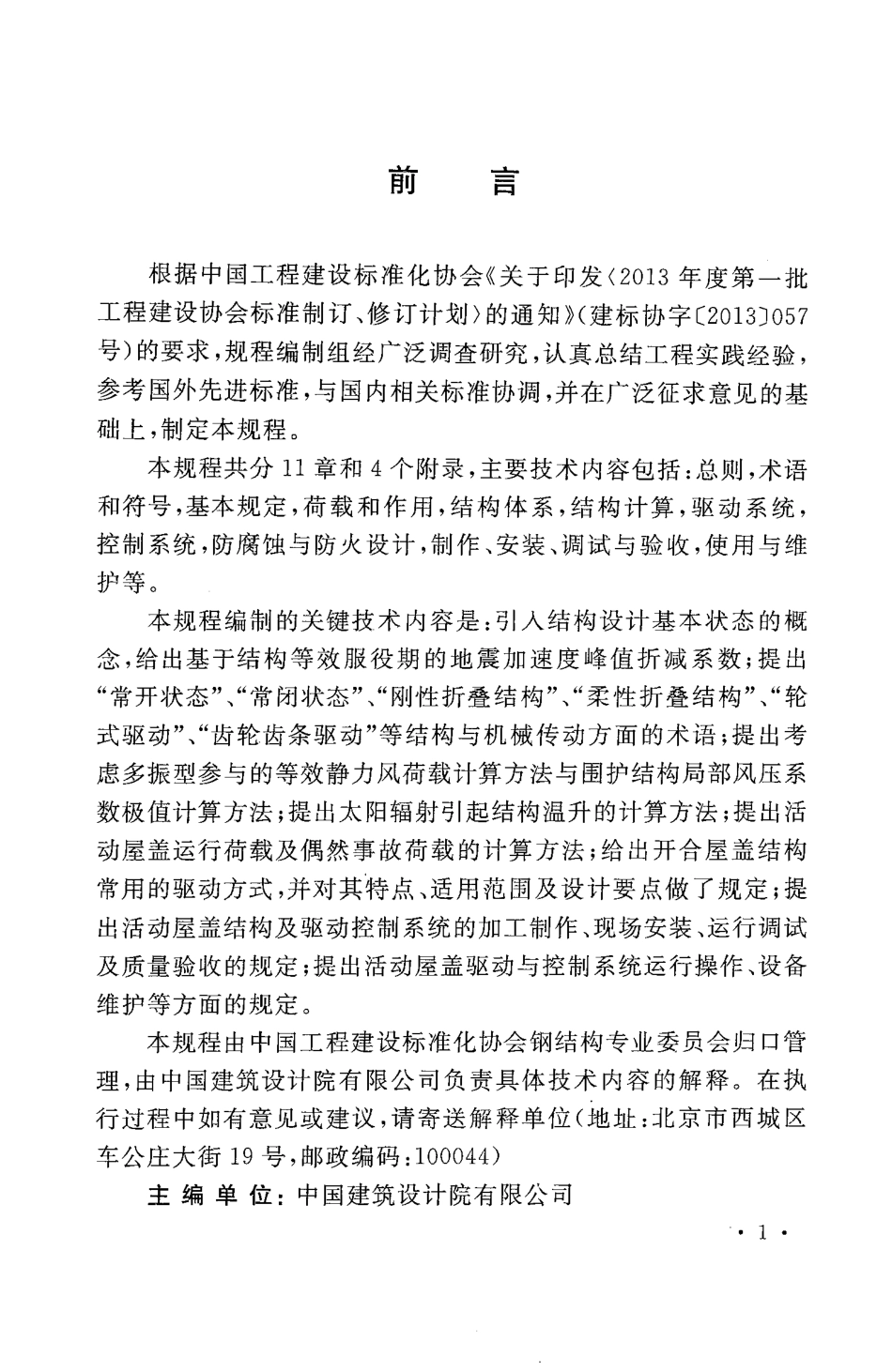

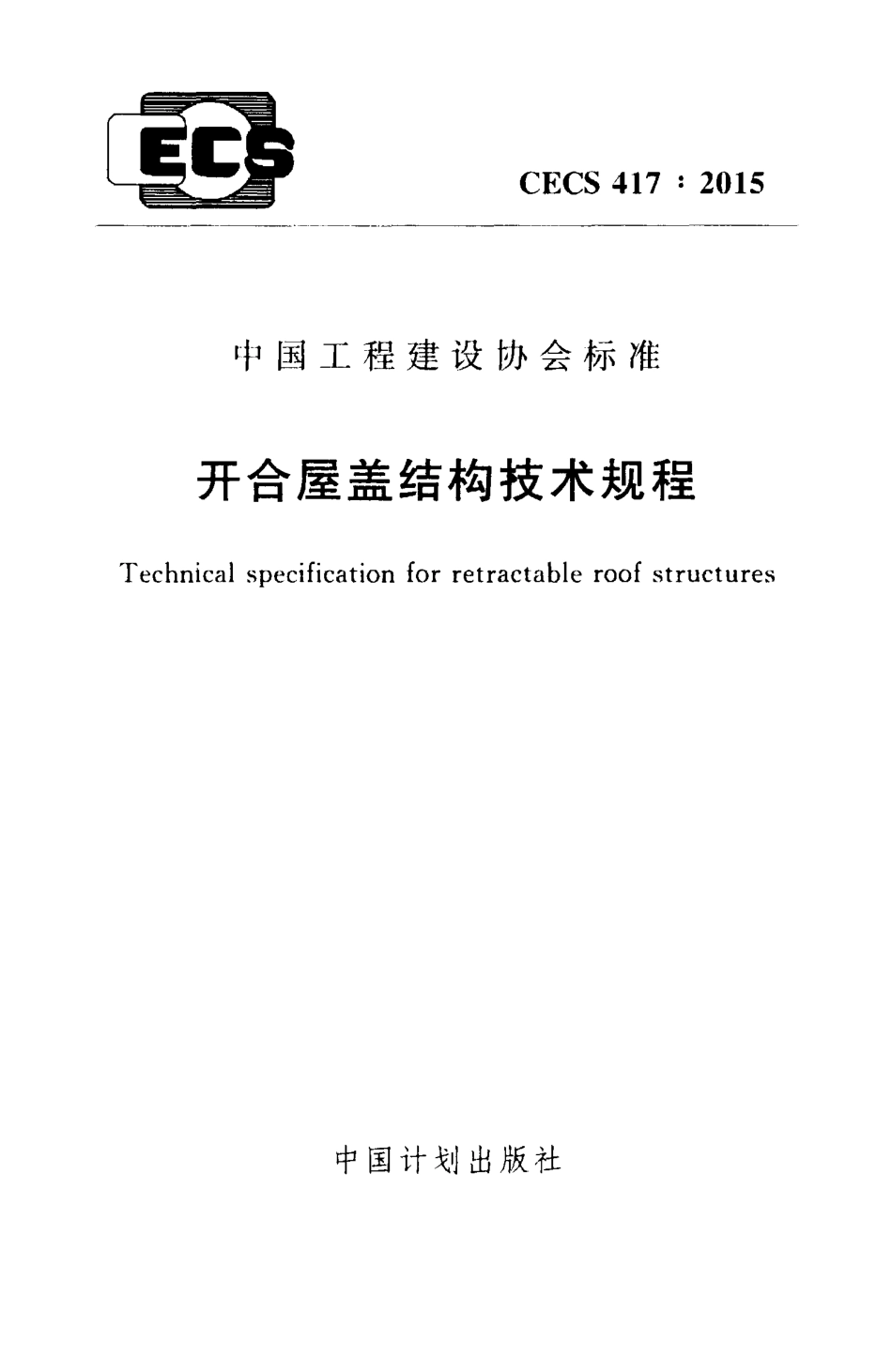

CECS 417:2015 中国工程建设协会标准开合屋盖结构技术规程Technical specification for retractable roof structures 中国计划出版社中国工程建设标准化协会公告第222号关于发布开合屋盖结构技术规程的公告根据中国工程建设标准化协会关于印发（2013年度第一批工程建设协会标准制订、修订计划的通知（建标协字2013057号）的要求，由中国建筑设计院有限公司等单位编制的开合屋盖结构技术规程，经本协会钢结构专业委员会组织审查，现批准发布，编号为CECS417:2015，自2016年1月1日起施行。中国工程建设标准化协会二0一五年十月十二日前言根据中国工程建设标准化协会关于印发（2013年度第一批工程建设协会标准制订、修订计划的通知（建标协宇2013057号）的要求，规程编制组经广泛调查研究，认真总结工程实践经验，参考国外先进标准，与国内相关标准协调，并在广泛征求意见的基础上，制定本规程。本规程共分11章和4个附录，主要技术内容包括：总则，术语和符号，基本规定，荷载和作用，结构体系，结构计算，驱动系统，控制系统，防腐蚀与防火设计，制作、安装、调试与验收，使用与维护等。本规程编制的关键技术内容是：引人结构设计基本状态的概念，给出基于结构等效服役期的地震加速度峰值折减系数；提出“常开状态”、“常闭状态”、“刚性折叠结构”、“柔性折叠结构”、“轮式驱动”、“齿轮齿条驱动”等结构与机械传动方面的术语；提出考虑多振型参与的等效静力风荷载计算方法与围护结构局部风压系数极值计算方法；提出太阳辐射引起结构温升的计算方法；提出活动屋盖运行荷载及偶然事故荷载的计算方法；给出开合屋盖结构常用的驱动方式，并对其特点、适用范围及设计要点做了规定；提出活动屋盖结构及驱动控制系统的加工制作、现场安装、运行调试及质量验收的规定；提出活动屋盖驱动与控制系统运行操作、设备维护等方面的规定。本规程由中国工程建设标准化协会钢结构专业委员会归口管理，由中国建筑设计院有限公司负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送解释单位（地址：北京市西城区车公庄大街19号，邮政编码：100044)主编单位：中国建筑设计院有限公司 1 参编单位：同济大学浙江大学北京交通大学北京工业大学天津大学北京市建筑设计研究院有限公司上海建筑设计研究院有限公司中信建筑设计研究总院有限公司总装备部工程设计研究总院中冶京诚工程技术有限公司浙江精工钢结构集团有限公司江苏沪宁钢机股份有限公司天弓（智唯）野营装备科技有限公司上海橱汇娃杰工程技术有限公司上海太阳膜结构有限公司主要起草人：范重（以下按姓氏笔画排序）甘明刘中华刘红波刘志伟杨庆山张毅刚陈以一郑志荣赵阳赵然胡纯炀姜学直顾肪徐晓明高继领彭翼程书华温四清主要审查人：董石麟傅学怡赵基达于革刚冯远顾明王立军葛家琪张伟 2 目次1总则（1)z 术语和符号(22.1 术语（2)2.2 符号（5)3 基本规定(8)3.1 一般规定(8)3.2 屋盖开合方式（8)3.3 开合屋盖设计性能指标（9)4 荷载和作用(11)4.1 一般规定门4.2 永久荷载与活荷裁(11)4.3雪荷载门口4.4 风荷载u4.5 温度作用(13)4.6 地震作用(14)4.7 活动屋盖运行荷载门的4.8 偶然事故荷载(15)4.9 荷载组合(16)5 结构体系(19)5.1 一般规定门们5.2 活动屋盖结构门川5.3 支承结构(2 0)5.4 罔护结构 6 结构计算(2 3)6.1 一般计算原则（2 3)6.2 静力计算(2 3)6.3 稳定性计算(2 4)6.4 抗震计算(2 4)7 驱动系统7.1 一般规定(2 6)7.2 轮式驱动系统（2 7)7.3 牵引驱动系统门门7.4 齿轮齿条驱动系统（2 8)7.5 链条链轮驱动系统（2 8)7.6 液压驱动系统8 控制系统门0)8.1 一般规定(3 0)8.2 控制系统(3 0)8.3 安全应急保障措施.(3 2)9 防腐蚀与防火设计（3 3)9.1 防腐蚀（3 3)9.2 防火10 制作、安装、调试与验收（3 5)10.1 般规定10.2 加工制作与出厂检验（3 5)10.3 轨道和活动屋盖安装与调试（3 6)10.4 工程验收.(3 8)11 使用与维护11.1 一般规定门口.2 运行管理（4 1)附录A活动屋盖基本开合方式（4 3)附录B围护结构局部风压系数极值计算方法（4 6)附录C太阳辐射引起的材料温升计算方法（5 0)2 附录D活动屋盖操作指南本规程用词说明（5 7)引用标准名录附：条文说明 3 Contents 1 General provisions(1)2 Terms and symbols(2)2.1 Terms(2)2.2 Symbols(5)3 Basic reqmrements.(8)3.1 General reqmrements(8)3.2孔1ovingpatterns of retractable roof(8)3.3 Performance mdexes of retractable roof design(9)4 Loads and actions(1 1)4.1 General reqmrements(1 1)4.2 Permanent load and live load(11)4.3 Snow load(11)4.4 Wind load(12)4.5 Thermal action(13)4.6 Earthquake action Cl 4)4.7 Operational load of the retractable roof Cl 4)4.8 Accidental load(1 5)4.9 Combmat10n of loads(1 6)5 Structural system.(19)5.1 Gerneral requirements Cl 9)5.2 Moving roof(19)5.3 Supporting structure(2 0)5.4 Envelope structur巳.(2 1)6 Structural analysis(2 3)4 6.1 General principles(2 3)6.2 Static analysis(2 3)6.3 Stability analysis.(2 4)6.4 Se1sm1c analysis(2 4)7 Driving system(2 6)7.1 General requirments(2 6)7.2 Self町drivingwheels system(2 7)7.3 Cable traction dnvmg system(2 7)7.4 Rack and pmion dnvmg system(2 8)7.5 Chain and sprocket driving system(2 8)7.6 Fluid power system(2 9)8 Control system(3 0)8.1 General requirements(3 0)8.2 Control system(3 0)8.3 Emergency measures for safety.(3 2)9 Anticorrosion design and fire protection design(3 3)9.1 Anticorrosion design(3 3)9.2 Fire protection design(3 3)10 Fabrication,installation,comissionhg and acceptance(3 5)10.1 General requirements(3 5)10.2 Fabricat10n and factory i且spection（3 5)10.3 Operation and comissioning of rail and moving roof(3 6)10.4 Acceptance of engmeenng(3 8)11 Operation and maintance 11.1 General requirements(4 1)11.2 Operation management(4 1)Appendix A Typical retractable patterns of moving roofs(4 3)5 Appendix B Calculation method of local wind pressure coefficient(4 6)Appendix C Calculation method of temperature ris巳ofmaterials caused by solar radiation(5 0)Appendix D Operating guidance of moving roof(5 5)Explanation of wording in this specification(5 7)List of quoted standards(5 8)Addition:Explanation of provisions E.(5 9)6 1总则1.0.1 为适应开合屋盖建筑发展的需要，在开合屋盖设计及施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2 本规程适用于活动屋盖支承于地面或下部支承结构的开合屋盖结构以及驱动控制系统的设计与施工。1.0.3 开合屋盖设计时，应结合建筑形式和使用功能，选用合理的结构体系、开合方式以及与之相适应的驱动控制系统，确保活动屋盖开闭运行可靠，便于维护，实现预期的性能目标。1.0.4 开合屋盖的设计、加工制作、安装调试及使用维护，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。1 2 术语和符号2.1术语2.1.1 开合屋盖结构retractable roof structure 通过移动部分或整体屋盖实现屋顶开启或闭合的结构，使建筑物可在室内空间与室外环境之间进行相互转换。2.1.2 活动屋盖moving roof structure 开合屋盖结构中屋盖可移动的部分，由一个或多个单元组成。2.1.3 固定屋盖fixed roof structure 开合屋盖结构中屋盖不可移动的部分。2.1.4 支承结构support structure 用于支承活动屋盖的结构，通常为下部支承体系或固定屋盖。2.1.5 开合屋盖结构的基本状态fundamental state of re tractable roof structure 活动屋盖的常驻位置，应根据建筑使用功能确定。2.1.6 开启率opening ratio 开合屋盖结构中，活动屋盖处于全开状态时，开口投影面积与整体屋面投影面积比值的百分率。2.1.7 开合方式retractable pattern 活动屋盖单元移动的方式，包括平行移动、绕枢轴转动、折叠移动等基本方式及其组合。2.1.8 沿平行轨道移动moving along parallel tracks 活动屋盖单元沿若干互相平行的轨道进行移动的开合方式，根据轨道的形状和设置方向，可分为水平移动、空间移动和竖直移动三种。2.1.9 绕枢轴转动mo vi吨aroundpivot 活动屋盖单元绕枢轴进行旋转移动的开合方式，根据枢轴设置的方向，可分为绕竖向枢轴转动和绕水平枢轴转动。2.1.10 折叠移动moving by folding 通过柔性屋面材料的折叠或卷绕实现屋面开启与闭合，可分为水平折叠、空间折叠和放射状折叠三种方式。2.1.11 常闭状态frequently closed state 在开合屋盖结构设计使用年限内，活动屋盖以全闭状态为主，建筑物通常作为室内空间使用。2.1.12 常开状态frequently open state 在开合屋盖结构设计使用年限内，活动屋盖以全开状态为主，建筑物通常作为露天场地使用。2.1.13等效服役年限
