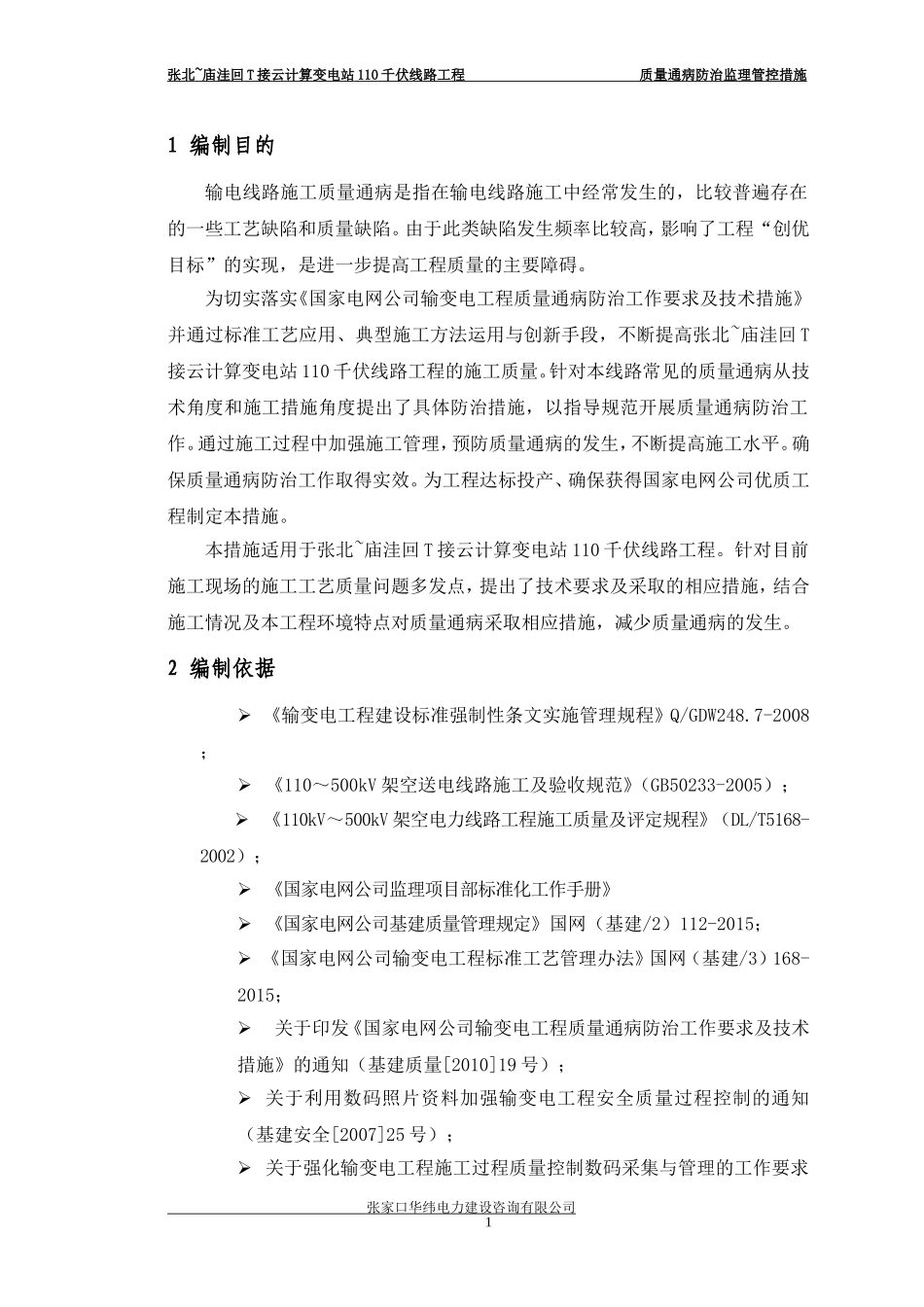

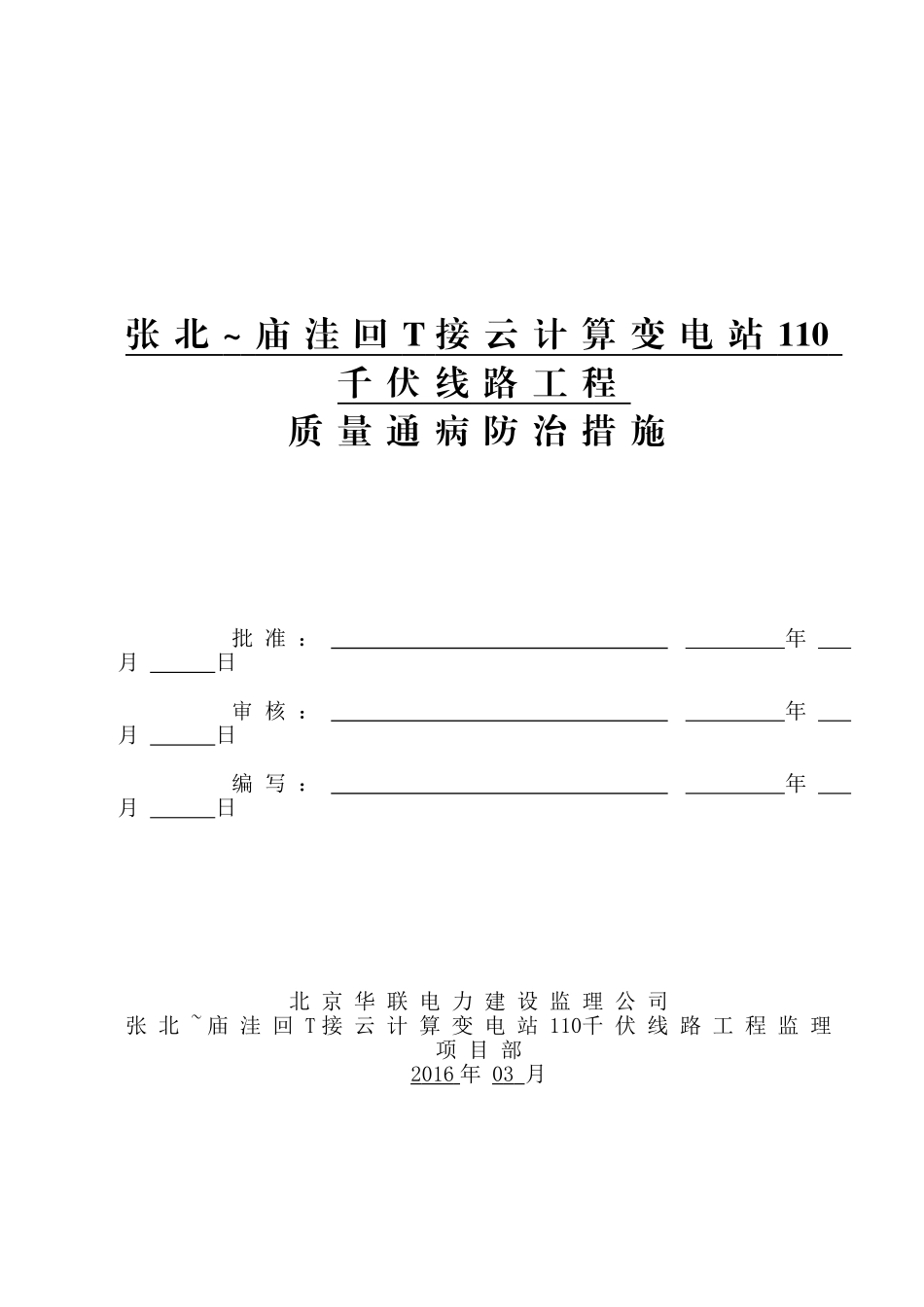

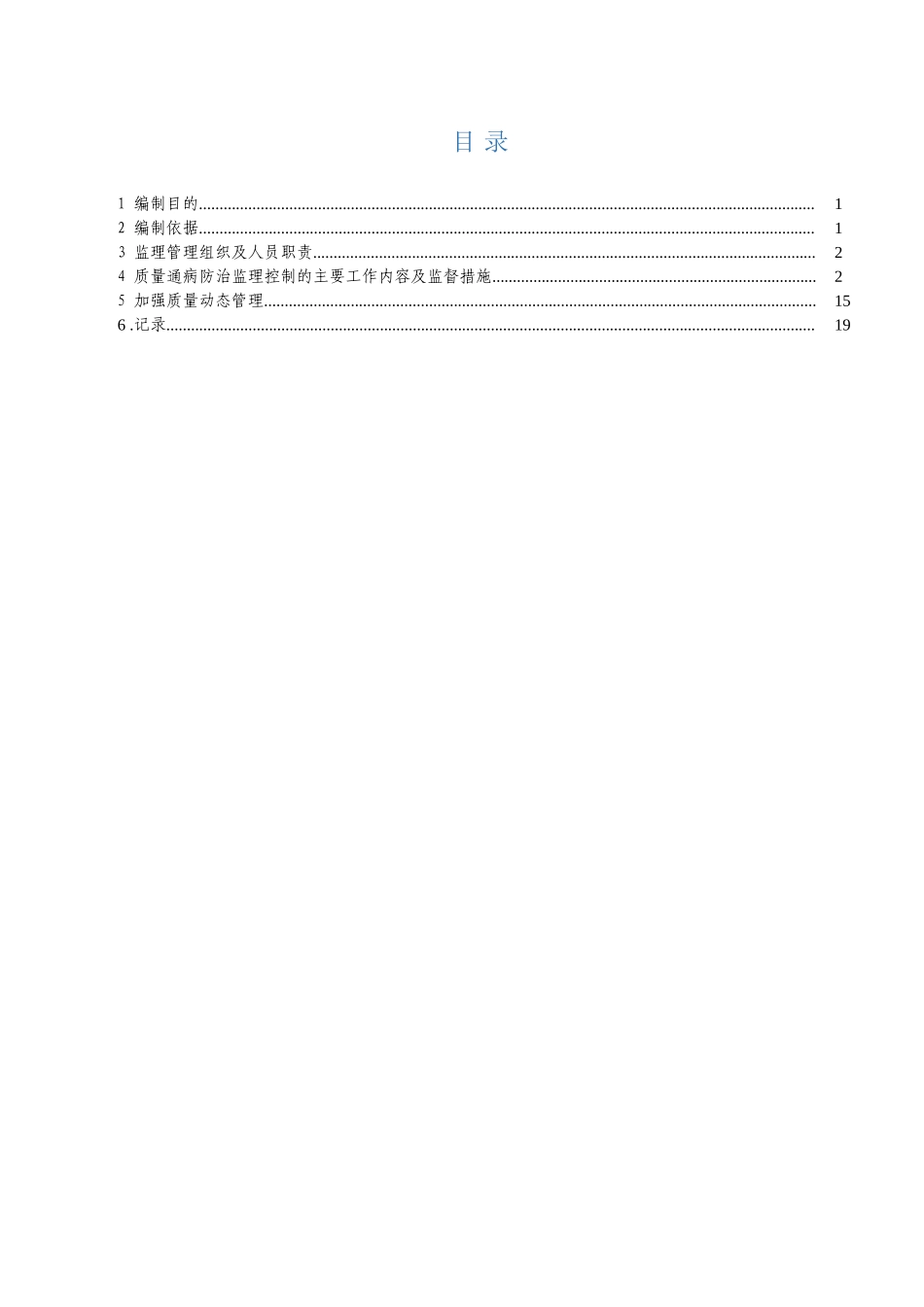

张北~庙洼回T接云计算变电站110千伏线路工程 质量通病防治措施 批准： 　　　年　　月　　日 审核： 　　　年　　月　　日 编写： 　　　年　　月　　日 北京华联电力建设监理公司 张北~庙洼回T接云计算变电站110千伏线路工程监理项目部 2016年03月 目录 1 编制目的 1 2 编制依据 1 3 监理管理组织及人员职责 2 4 质量通病防治监理控制的主要工作内容及监督措施 2 5 加强质量动态管理 15 6 .记录 19 1 张北~庙洼回T接云计算变电站110千伏线路工程 质量通病防治监理管控措施 1 编制目的 输电线路施工质量通病是指在输电线路施工中经常发生的，比较普遍存在的一些工艺缺陷和质量缺陷。由于此类缺陷发生频率比较高，影响了工程“创优目标”的实现，是进一步提高工程质量的主要障碍。 为切实落实《国家电网公司输变电工程质量通病防治工作要求及技术措施》，并通过标准工艺应用、典型施工方法运用与创新手段，不断提高张北~庙洼回T接云计算变电站110千伏线路工程的施工质量。针对本线路常见的质量通病从技术角度和施工措施角度提出了具体防治措施，以指导规范开展质量通病防治工作。通过施工过程中加强施工管理，预防质量通病的发生，不断提高施工水平。确保质量通病防治工作取得实效。为工程达标投产、确保获得国家电网公司优质工程制定本措施。 本措施适用于张北~庙洼回T接云计算变电站110千伏线路工程。针对目前施工现场的施工工艺质量问题多发点，提出了技术要求及采取的相应措施，结合施工情况及本工程环境特点对质量通病采取相应措施，减少质量通病的发生。 2 编制依据 Ø 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248.7-2008 ； Ø 《110～500kV架空送电线路施工及验收规范》（GB50233-2005）； Ø 《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）； Ø 《国家电网公司监理项目部标准化工作手册》 Ø 《国家电网公司基建质量管理规定》国网（基建/2）112-2015； Ø 《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）168-2015； Ø 关于印发《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知（基建质量[2010]19号）； Ø 关于利用数码照片资料加强输变电工程安全质量过程控制的通知（基建安全[2007]25号）； Ø 关于强化输变电工程施工过程质量控制数码采集与管理的工作要求（基建质量[2010]322号）； Ø 《张北~庙洼回T接云计算变电站110千伏线路工程质量通病防治任务书》 Ø 《张北~庙洼回T接云计算变电站110千伏线路工程建设管理纲要》 Ø 《监理合同》、《监理规划》 Ø 设计文件、施工设计图纸。 3 监理管理组织及人员职责 3.1项目部组织机构 建立以总监为组长的管理体系，成员如下： 组长：张团 组员：陈燕斌、许建华、孙永福 3.2 项目部人员职责 项目部建立健全项目部的质量管理体系，组织正常有效运行；落实公司的质量方针、目标和计划；分解工程的质量技术指标和目标，并组织落实；制定项目部质量管理制度、创优实施规划和质量保证措施，并组织实施；履行工程承包合同，达到合同规定的工程质量技术指标和目标；审查施工项目部材料报验、工程质量检验和验收评定活动；负责向业主单位申报分部和竣工质量验收检查；开展工程达标投产和创优活动，做好迎检的准备工作；定期召开质量例会，总结经验和教训，制定改进措施；负责工程质量竣工资料的收集、整理、移交和归档。 工程实行总监理工程师负责制，对工程全面负责，对该工程履行职责和权限。专业监理工程师对该工程施工技术、质量管理等方面全面负责，对履行技术管理的职责和权限，并对项目负责。 4 质量通病防治监理控制的主要工作内容及监督措施： 4.1 质量通病防治监理控制的主要工作内容 1、审查施工单位编写的《张北~庙洼回T接云计算变电站110千伏线路工程质量通病防治措施》等相关文件，重点检查报审的质量控制文件是否符合强制性条文要求、管理文件的审批是否规范等，并将审查意见以书面形式回复施工单位。 2、检查并参与施工项目部对施工人员《张北~庙洼回T接云计算变电站110千伏线路工程质量通病防治措施》的交底，提出监理意见。 3、进行《工程质量通病控制监理措施》的交底。向施工单位交底，目的是让施工单位进一步了解施工中易发生的质量通病；向项目监理部成员的交底，目的是使全体监理人员掌握控制措施和方法。 4、积极学习新标准、新规范和上级传达的各种文件，并召开专项学习会议。参照最新精神，对编制的各项指导性文件中的引用标准和要求进行不断的修改。 5、做好原材料、半成品的试验 检测工作，未经复试或复试不合格的原材料、半成品等不得用于工程施工。试验检测执行见证取样制度，必须送至具有相应资质的试验室进行检测。采用新材料时，除应有产品合格证、有效的新材料鉴定证书外，也应进行检测。对未经监理人员验收或验收不合格的工程材料、构配件、设备，拒绝签认，并签发监理工程师通知单，书面通知施工单位限期将不合格的工程材料、构配件、设备撤出现场。 6、隐蔽工程隐蔽前，根据施工单位报审的隐蔽工程报验申请表和自检结果进行现场检查，符合要求的予以签认并留存照片。对未经监理人员验收或验收不合格的工序，监理人员有权拒绝签认，严禁进行下一道工序的施工。 7、检查承包单位投入工程项目人力、材料、主要设备及其使用、运行状况，并做好检查记录；.复核或从施工现场直接获取工程计量的有关数据并签署原始凭证；按设计文件及有关标准，对承包单位的工艺过程或施工工序进行检查和记录，对加工制作及工序施工质量检查结果进行记录。 8、对重要工序和关键部位旁站监理，对旁站中发现的问题要求施工单位现场整改，并及时汇报相关人员，认真填写《旁站监理记录表》等监理相关记录性文件；加强工程质量的平行检验，发现问题及时处理，并形成书面记录。对工作中发现的问题要求施工单位及时整改，对拒不整改或整改不到位、不及时的，项目监理部将以监理工程师通知单形式书面发给施工单位，并及时汇报业主。 9、按照国家电网公司《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》的要求，细化监理影像资料，在工作工程中，形成规范的监理文件和影像资料。 10、对工程施工中易发生的通病，定期的或不定期的组织开展专项整治活动，并积极参与建设单位组织的专项检查活动。就工程专项检查和巡视检查中发现的工程质量通病督促施工单位组织研讨，制定解决通病的工艺措施，并在工程建设中加以应用。 11、项目监理部加强内部监督检查，定期由总监组织进行工作自查，确保各监理人员落实各项控制措施，按预定的方案全面开展质量通病控制工作，质量控制工作及时到位。 12、监督施工单位做好施工记录、设计变更、检验试验报告等各种工程资料文件的整理移交工作，审查资料的完整性及正确性，及时闭环。 13、收集、整理相关信息资料，做好工程档案的归档和移交。 14、工程完工后，认真填写《张北~庙洼回T接云计算变电站110千伏线路工程质量通病防治工作评估报告》。 附件、施工现场质量通病防治的控制措施。 附表、《张北~庙洼回T接云计算变电站110千伏线路工程质量通病防治工作评估报告》附件9）。 4.2质量通病监理监督措施 序号 通病现象 原因分析 防治技术措施 监理监督措施 一 定位、复测 1 设计定位 设计路径受阻，基础形式选择不当，杆塔位置选择不符合有关规定和实际需要，铁塔接地体安装困难 路径经过特殊地区未取得政府许可、未选对基础型式 路径经过的规划区、开发区、林区、矿区、泄洪区和重要跨越（如：河流、铁路、重要公路、通讯线路、文物及风景区等）必须取得当地政府及主管部门的许可协议 ①监理项目部人员熟悉施工图纸及有关规定 ②对重要部位进行现场调查，检查线路路径方向及地址情况 ③发现问题，在施工图会检会议上提出，并要求设计书面解答 路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋式基础 杆塔位置选择未满足相关规定和施工运行需求 重要跨越的杆（塔）位置的选择，应满足被跨越物所属行业的相关规定 杆（塔）位置应考虑施工场地的需求，并方便维护运行 铁塔接地孔位置、架空避雷线连接等设计不符合要求 铁塔接地孔的位置应便于接地体的安装，并保证工艺美观。接地孔的位置应设在塔脚板500mm以上或包铁下缘处，水平位置应以便于引下线顺畅引下为宜；接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔。连板的形状可采用长方形或正方形两种 架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点 2 路径复测 杆塔对重要跨越物安全距离或边导线风偏时对山体距离不够，方向桩等丢失或移动 杆塔位置与施工图不符，线路方向桩等无保护措施，边导线风偏时对山体距离未校核 杆（塔）位置应符合施工图的平、断面要求。复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核 ①监理人员熟悉施工图纸及规定要求认真审查路径复测报审表 ②审查复测记录 ③发现问题及时通知设计单位进行处理处理 线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施， 防止丢失和移动 路径途经山区时，应校核边导线在风偏状态下对山体的距离 续表 序号 通病现象 原因分析 防治技术措施 监理监督措施 二 基础施工 3 基础分坑、开挖 基础分坑及开挖尺寸不满足规范要求 杆塔中心桩未按规定引出恢复，基础分坑不合设计要求 遇特殊地质条件（如：流沙、泥水、稻田、山地等），开挖前应将杆塔中心桩引出，辅助桩应采取可靠保护措施。基础浇制完成后须恢复塔位中心桩 ①认真进行施工方案审查 ②督促施工单位进行技术交底工作 ③对照规范现场检查 ④加强工序质量检查验收，核对基础尺寸 ⑤做好监理控制点的见证 ⑥查看施工自检记录并签认 基础分坑时应以中心桩高程为准，其主杆、 拉线坑埋深应符合设计要求 基坑开挖深度和掏挖放炮方式不符合规定 基坑开挖应设专人检查基础坑的深度，及时测量，防止出现超深或欠挖现象 掏挖基础如需放炮时，应采用多点放小炮方式，严禁放大炮爆破，避免破坏原地质结构 基坑开挖后未及时进行后续施工 基坑开挖完成后要及时进行下道工序施工。当温度降至 0℃以下时，应采取防冻措施，严禁坑底受冻。雨、雪天气后，必须把坑内积水（雪）和淤泥清理干净方可进行后续施工 4 基础位移、扭转 基础出现位移、扭转 开挖前桩位未准确确认，浇制前后未多次核对方位，回填时未随时检查基础位移 基坑开挖前要对基础中心桩进行二次复核，并设置稳固的辅助桩位，确认桩位及各个基础腿的方位准确 ①认真进行施工单位方案审查，并提出具体意见 ②督促施工单位进行技术交底工作 ③对照规范现场检查，核对基础的方向、根开、对角等尺寸 ④查看施工自检记录并复检签认 基础支模后、浇制前和浇制中要多次核对基础模板、地脚螺栓或插入角钢的方位，保证其准确性 当基坑有积水时，回填前应先将水排完，然后四周均匀填土、夯实，并随时检查基础是否位移 5 接地沟埋深 接地网地沟埋设深度不够 接地沟开挖深度不够，接地体及杆塔引下线未埋深 接地网地沟开挖时要充分考虑敷设接地体时出现弯曲的情况，留出深度富裕量 认真审查施工方案；督促施工单位进行技术交底工作；对接地隐蔽工程进行现场旁站检查，复
