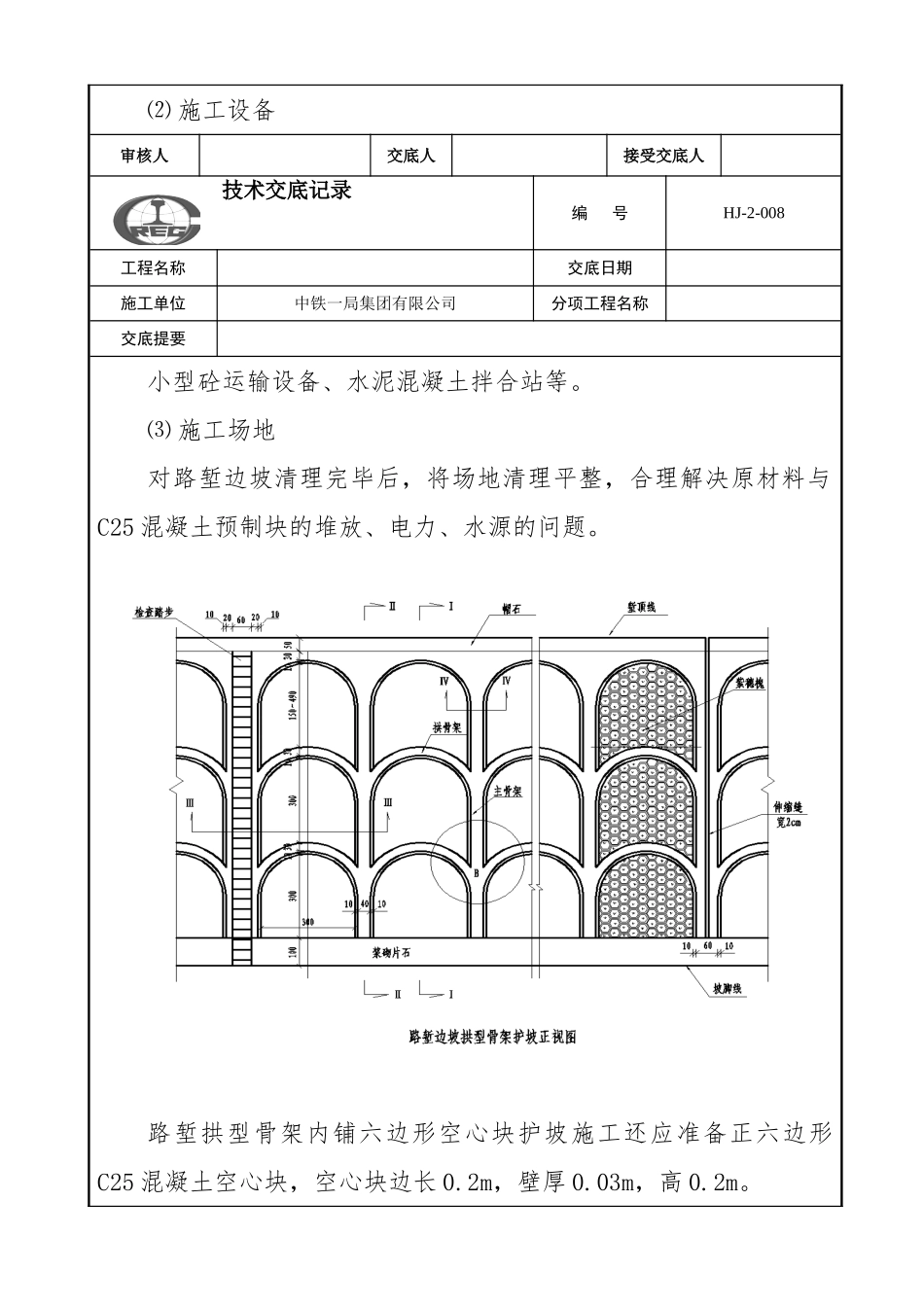

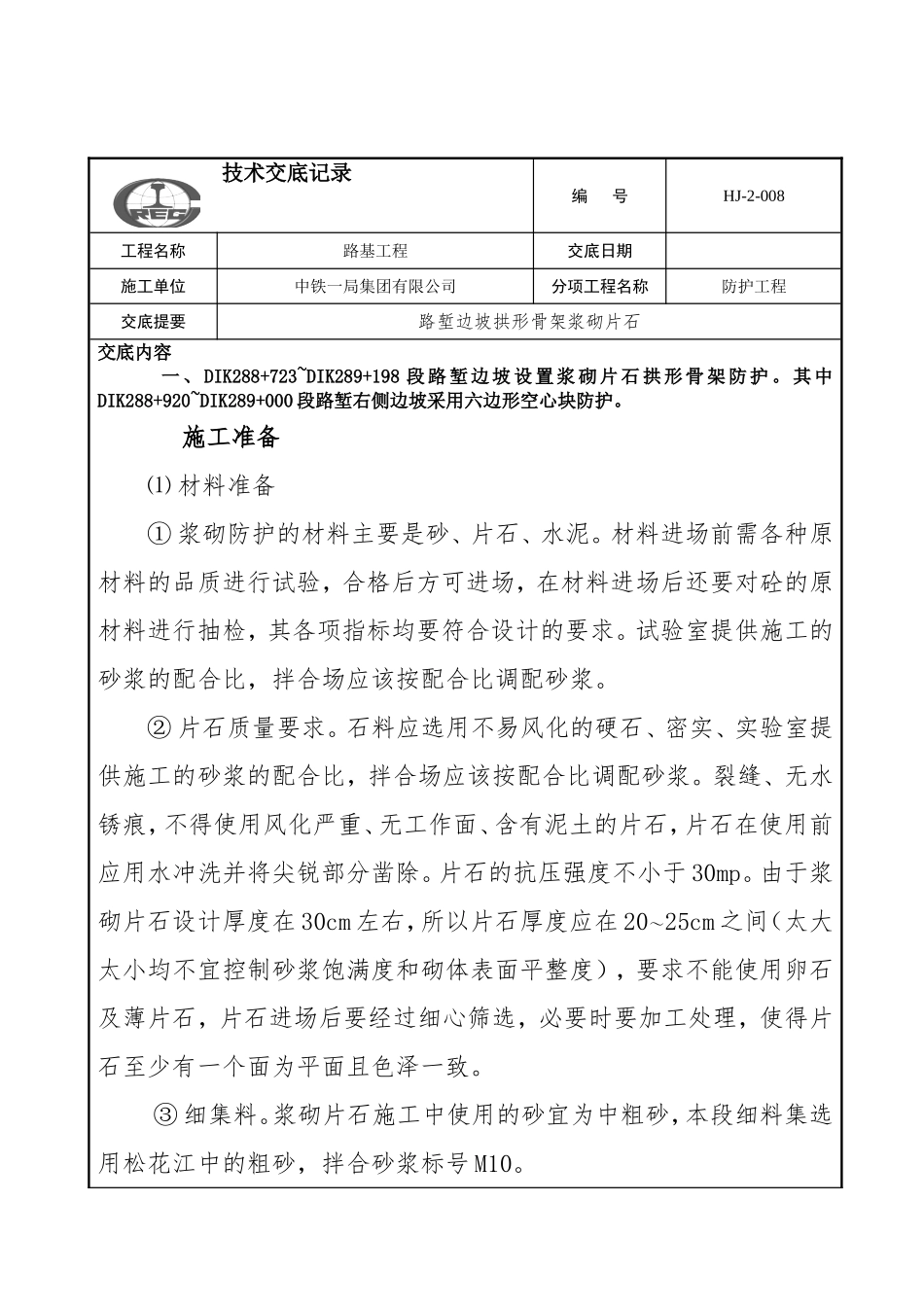

技术交底记录 编 号 HJ-2-008 工程名称 路基工程 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 防护工程 交底提要 路堑边坡拱形骨架浆砌片石 交底内容 一、DIK288+723~DIK289+198段路堑边坡设置浆砌片石拱形骨架防护。其中DIK288+920~DIK289+000段路堑右侧边坡采用六边形空心块防护。 施工准备 ⑴材料准备 ①浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。 ②片石质量要求。石料应选用不易风化的硬石、密实、实验室提供施工的砂浆的配合比，拌合场应该按配合比调配砂浆。裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于30mp。由于浆砌片石设计厚度在30cm左右，所以片石厚度应在20～25cm之间（太大太小均不宜控制砂浆饱满度和砌体表面平整度），要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。 ③细集料。浆砌片石施工中使用的砂宜为中粗砂，本段细料集选用松花江中的粗砂，拌合砂浆标号M10。 ⑵施工设备 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 小型砼运输设备、水泥混凝土拌合站等。 ⑶施工场地 对路堑边坡清理完毕后，将场地清理平整，合理解决原材料与C25混凝土预制块的堆放、电力、水源的问题。 路堑拱型骨架内铺六边形空心块护坡施工还应准备正六边形C25混凝土空心块，空心块边长0.2m，壁厚0.03m，高0.2m。 施工工艺流程 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 坡面修整 按照边坡坡度、基础高程等数据设固定的样板挂线，清刷表面松散土层及浮土，填补坑凹并拍实使坡面平整，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。坡面整修经验收合格后，方可进行下道工序施工。 测量放线 按设计图纸对拱型骨架轮廓进行放样，并用钢尺对基槽开挖位置准确定位。对于弧形部分应定出圆心位置然后撒线画出弧线。 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 基槽开挖 拱型骨架基槽采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面以下60cm。对于拱圈圆弧部分基槽的开挖，应选用较小的工具进行开挖以保证弧形部分自然、平滑。基槽开挖完毕后，施工人员对护脚位置进行准确的放样撒线，护脚深度为60cm，宽为68cm，护脚采用M10浆砌片石砌筑。 砌筑帽石 在坡顶设长为1.0m、厚为0.3m的M10浆砌片石帽石，坡顶以下0.5m长范围内，此奥用0.3m后M10浆砌片石防护。 片石浇拱型骨架 拱型骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，骨架嵌入路堤坡度深0.6m，外漏截水槽，截水槽部分采用C25素混凝土预制块砌筑，尺寸为0.3m（长）×0.25m（宽）×0.1m（厚），外露0.1m，埋入坡面0.15m。拱圈两层骨架时，由下至上进行施工，防护路段剩余长度不足一个拱圈时，路堤坡脚处采用半个拱型骨架或部分拱型补充。 检修踏步的设置如无排水需要，原则上每100m设一道、每单独路段设置不少于一道为宜。依照本段边坡最长跨度小于100m，设一道检修踏步。检修踏步净宽60cm，最大厚度60cm。踏步高度20cm，台阶下设置铺砌。 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 施工技术要求 ⑴拱型骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，骨架嵌入路堤坡度深0.6m，外漏截水槽0.1m，宽0.1m。 ⑵骨架以M10水泥砂浆砌片石砌筑，截水槽部分采用C25素混凝土预制块砌筑，尺寸0.3（长）×0.25m（宽）×0.1m（厚），外漏0.1m，埋入坡面0.15m。 ⑶每3～4个拱型主骨架中间设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋（或沥青木板），深0.2m。 ⑷为便于养护，在适当位置设宽0.6m、厚0.6m的M10水泥砂浆砌片石踏步。 ⑸六边形空心块内种植紫穗槐，为保证植被成活率，骨架内应回填耕植土。 ⑹骨架基础采用矩形，顶宽0.6m，底宽0.68m，深0.6m。 ⑺施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。 ⑻为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩处向下开始布置拱的位置。不足一个完整拱时，路堤坡脚处采用半个拱型或部分拱型补充。 ⑼骨架砌筑前应按设计形式尺寸挂线放样，开挖沟槽。 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 ⑽骨架内填土坡面与骨架坡面保持一致。 ⑾骨架片石石料应质地坚硬、不易风化、无裂纹，形状不受限制，但片石中部尺寸应不小于15cm。砌筑前应将石料表面泥土冲洗干净。施工时要求水泥砂浆饱满，采用挤浆法分层、分段砌筑。 ⑿骨架应与截水槽同时施工，砌筑后边缘应回填好，夯填密实，防止表水侵入冲毁骨架。 ⒀种紫穗槐宜在其适宜生长的季节进行，同时在种植初期应加强灌溉以保证成活率。 ⒁骨架护坡应与边坡贴紧，无孔洞，骨架施工要达到整体美观效果，线条整齐、流畅。 ⒂砌体沉降缝或伸缩缝的预留与塞封质量要符合设计要求，接缝平直、塞缝严密。 ⒃开挖基础时必须定出骨架基础位置，并拉线，开挖时必须以拉线为参考，避免超挖和少挖。 施工技术控制 ⑴ 浆的拌合 根据批准的理论配合比和现场砂的含水量确定施工配合比。砂浆的拌制应采用机械集中拌合，拌合时间一般为3～5min。若砂浆用量较少，也可采用人工拌合，但计量应准确，必须保证拌合均匀，检验拌合3～4遍。砂浆的运输机械应不漏水，避免砂浆在运输过程中离析、泌水， 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 如发现离析应重新拌合。为保证砂浆的一定稠度和和易性，已拌合的砂浆应尽快用完，对于以凝固的砂浆，不准加水重新拌合使用。 ⑵ 石的砌筑 在砌筑边坡时，应须边坡自底向顶依次分层砌筑，砌筑前应先将片石浇水湿润，以实现和砂浆的较好粘结。如果砌体基面石质，则在砌筑前还应将基面润湿，然后铺上砂浆坐浆砌筑第一层片石；如果基面为土质或有砂、碎石垫层时，应将基面夯实整平，在砌筑第一层片石时可不采用坐浆，直接砌筑。 第一层片石应大面朝向基面，以保证和基面有足够接触面积，如果片石和基面有空隙，应填以砂浆或小石块。在进行第二层片石砌筑时，必须采用坐浆砌筑，即先在第一层适当厚度的砂浆，然后按放第二层片石，并保证片石之间无脱空及石块直接接触的情况。同层内的每一块片石应尽量咬合，不同层间片石错缝应合理，竖缝应错开布置，除沉降缝外，不得上下贯通，砌缝宽度一般不大于40mm。以砂浆灌缝时，应保证砂浆饱满，如果石缝较宽，可用小石子堵塞，并灌以砂浆后捣实。在砌筑路基边坡、桥涵锥坡及边沟时，片石不宜“立砌”（即将片石垂直于基面的方向摆放），以免因砌缝多而影响砌体的整体强度。 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 ⑶ 缝及养生 为保证浆砌片石砌体的整体强度，防止砌体渗水漏水，避免冲蚀，应及时进行勾缝。勾缝形式可用凸缝或凹缝，有时也采用平缝（不提倡平缝），勾缝应嵌入到砌缝隙内不小于2cm，严禁勾“假缝”。砌体砂浆凝固之后即开始养生，养护期限视温度而定，一般不少7d。砌体在养生期内，应保温，一般应洒水养护，但当温度低于5℃时，禁止向砌体洒水，只能保温。砌体养护时，应用草袋覆盖，也可以用沿线土覆盖，养生期后再将土清除。 ⑷砌体缺陷的处理 在检查浆砌片石砌筑质量时，应首先查看砌体的外观质量，如果砌体勾缝假缝较多，砌块间砌缝雨水冲蚀后产生空隙，则可能砌体内部砂浆不饱满或砂浆拌和不均匀，水泥用量偏少，强度偏低等；如果发现砌体有渗水现象，表面特别是砌缝处潮湿，则可能砌体内部砂浆不饱满、水泥用量偏少，强度不足，砌体厚度达不到设计要求；进行破坏性检查中，在撬动一块片石时，其相邻片石有随之松动现象，则可能砌体强度较低，砌筑厚度不足，砌体内部片石之间砂浆偏少或粘结不好，对于这些缺陷，根据实际情况予以处理，如果强度很低，应将砌体拆除后重新砌筑，如果问题不严重，可采用灌浆的方法进行补 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 强。对于存在“假缝”现象的路段，应将“假缝”凿除后重新勾缝，对于勾缝脱落的路段也应将勾缝凿除后重新勾缝隙。 ⑸夏季、雨季和冬季施工 砌体在夏天温度较高时施工时应对砂浆进行控制，砂浆拌和后应在于2-3小时内完，已凝固的砂浆不能二次拌和使用。砌体雨季施工应避免砂浆凝固前受雨水冲蚀，工作场地应准备防雨设施。浆砌片石在冬季施工时应避免受冻，因此要做好砌体砌筑和养护的保温措施，必要时可将砂子和水加温或采用抗冻砂浆砌筑。 施工质量验收标准 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 施工安全及注意事项 1、 开挖时应分段分层开挖、支护。作业面应相互错开，严禁上下重叠作业。 2、 在岩层走向，倾向不利于边坡及施工安全的地段，应顺层或加固后开挖，并采取减弱施工震动的措施。 审核人 交底人 接受交底人 技术交底记录 编 号 HJ-2-008 工程名称 交底日期 施工单位 中铁一局集团有限公司 分项工程名称 交底提要 3、 开挖应自上而下进行，严禁掏底开挖。 4、 滑坡地段应核查滑坡范围，并设置安全警示标志，根据现场情况设置围挡等防护措施。 施工期间应由专人负责滑坡体的监测。 5、 严禁在滑坡影响范围内设置临时生产、生活设施，停放机械，堆放机具等。 6、 在滑坡段应分段跳槽开挖，严禁大段拉槽开挖，并随挖、随砌、随填并夯实。 审核人 交
