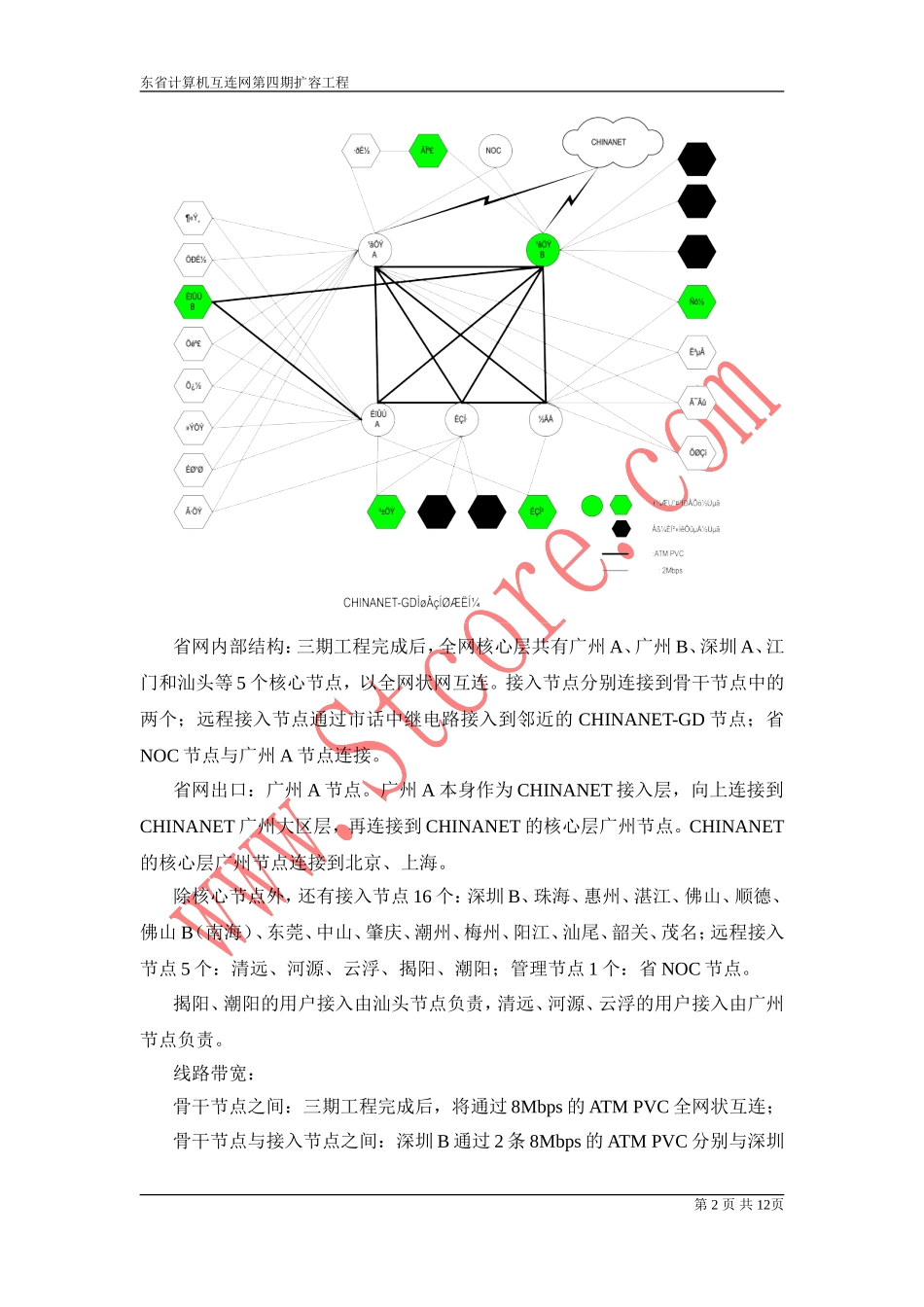

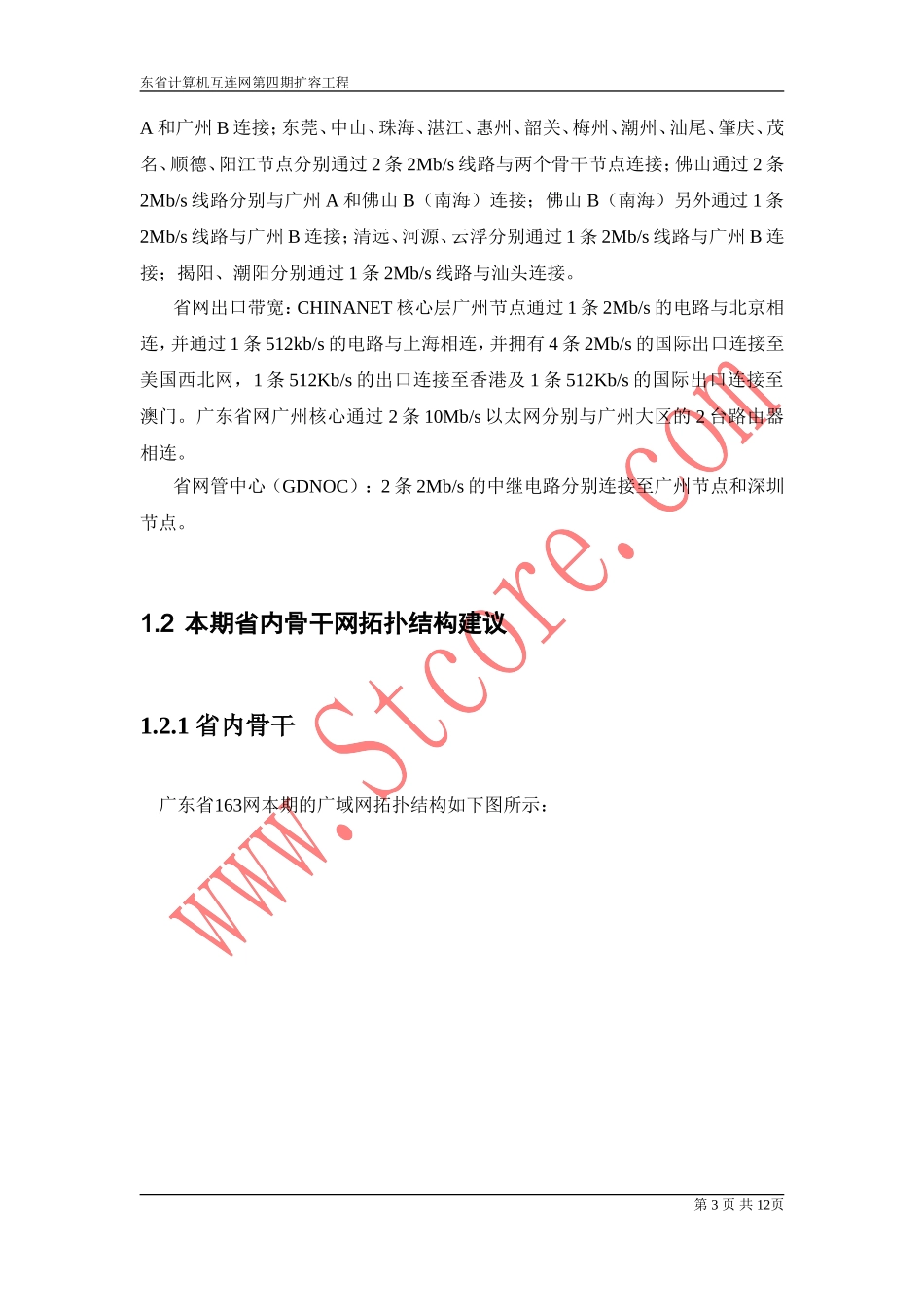

东省计算机互连网第四期扩容工程 省内骨干网的调整和扩展 在对广东省163网络结构现状仔细分析的基础上，我们提出了本期对省内骨干网结构调整和扩展的建议： 1、 实现分层结构。省内分核心层和接入层。 2、 核心节点之间采用网状连接，接入层节点分别通过2条路由接到两个核心节点。 3、 调整路由策略。省内保持IS-IS协议，并通过路由聚合和metric调整达到简化路由表广播、提高路由效率、提高分担程度的目的。 4、 建议在深圳设置省网第二出口，通过南宁连接到上海。国家骨干网省网出口与国家骨干网保持BGP4协议。 5、 省核心层中3个主核心：广州AB、深圳B之间采用POS连接，其他高速琏路采用ATM PVC连接。省接入层节点主要通过ATM PVC、MultiLinkPPP、DDN线路连接。 6、 通过对网络建立模型并进行流量分析，提出了流量预计和带宽建议。 通过以上调整，达到省网骨干的合理配置，实现结构合理、路由可用性、线路带宽吞吐量满足用户发展要求、未来发展能灵活扩充容量和节点的目的。 1.1 省内骨干网现状 现有广域网结构示意图如下： 省网内部结构：三期工程完成后，全网核心层共有广州A、广州B、深圳A、江门和汕头等5个核心节点，以全网状网互连。接入节点分别连接到骨干节点中的两个；远程接入节点通过市话中继电路接入到邻近的CHINANET-GD节点；省NOC节点与广州A节点连接。 省网出口：广州A节点。广州A本身作为CHINANET接入层，向上连接到CHINANET广州大区层，再连接到CHINANET的核心层广州节点。CHINANET的核心层广州节点连接到北京、上海。 除核心节点外，还有接入节点16个：深圳B、珠海、惠州、湛江、佛山、顺德、佛山B（南海）、东莞、中山、肇庆、潮州、梅州、阳江、汕尾、韶关、茂名；远程接入节点5个：清远、河源、云浮、揭阳、潮阳；管理节点1个：省NOC节点。 揭阳、潮阳的用户接入由汕头节点负责，清远、河源、云浮的用户接入由广州节点负责。 线路带宽： 骨干节点之间：三期工程完成后，将通过8Mbps的ATM PVC全网状互连； 骨干节点与接入节点之间：深圳B通过2条8Mbps的ATM PVC分别与深圳A和广州B连接；东莞、中山、珠海、湛江、惠州、韶关、梅州、潮州、汕尾、肇庆、茂名、顺德、阳江节点分别通过2条2Mb/s线路与两个骨干节点连接；佛山通过2条2Mb/s线路分别与广州A和佛山B（南海）连接；佛山B（南海）另外通过1条2Mb/s线路与广州B连接；清远、河源、云浮分别通过1条2Mb/s线路与广州B连接；揭阳、潮阳分别通过1条2Mb/s线路与汕头连接。 省网出口带宽：CHINANET核心层广州节点通过1条2Mb/s的电路与北京相连，并通过1条512kb/s的电路与上海相连，并拥有4条2Mb/s的国际出口连接至美国西北网，1条512Kb/s的出口连接至香港及1条512Kb/s的国际出口连接至澳门。广东省网广州核心通过2条10Mb/s以太网分别与广州大区的2台路由器相连。 省网管中心（GDNOC）：2条2Mb/s的中继电路分别连接至广州节点和深圳节点。 1.2 本期省内骨干网拓扑结构建议 1.2.1 省内骨干 广东省163网本期的广域网拓扑结构如下图所示： 第 12 页 共 12页 省内骨干网主要作为省内各节点之间互连和与Internet互通的传输承载系统，主要设计原则为： 1、 保证全面的地理覆盖。 2、 提高琏路带宽，提高传输承载能力。 3、 适当设置省网第二出口，提高广域网可靠性，同时分担流量。 4、 优化广域网路由，提高网络效率。 建议广域网保持分层结构，并在路由设置上具体实现路由的分层汇聚和广播。核心层由5个核心节点组成：广州A、广州B、深圳A、江门、汕头，其他节点作为接入节点。 省核心节点之间保持全网状连接，本期全面提升琏路带宽，如下表所示。 核心节点中，广州AB、深圳A为核心层的主要节点，每个节点采用两台路由器分别连接到其他核心节点，线路分配在两台设备上，提高了线路的可靠性。并通过路由设置保证路由备份。如下图所示。 省内接入节点本期全部完善为逻辑上完整的节点，并全部采用双路由连接到核心节点中的两个。带宽全部采用N*2M或34M。 1.2.2 出口 ChinaNET骨干网二期扩容将在广东省网扩容工程之前完成。按ChinaNET骨干网的设计方案，广州B到ChinaNET骨干网的出口为155M的ATM PVC电路。如下图所示。 目前，广东省163网以广州A节点为到骨干网的出口，CHINANET二期扩容完成后，国家网广州节点核心层和接入层将移到广州B节点机房，并大大提高核心层和接入层的带宽和路由转发能力。 在本期扩容中，为提高广东省163网的出口带宽和利用率，建议采用POS或GE与大区层相连。考虑到省网出口处的特点是需要尽可能宽的带宽，而对路由协议和多协议转换的要求相对较低，所以，此处最理想的设备是选择一种包交换能力极强，而处理机制相对简单的路由器设备。所以，我们认为设置1台cisco GSR在大区层，为广东省网提供连接是最理想的选择。为达此目的，建议局方与电总协调，在大区层增配一台GSR，本期采用155M POS，未来升级到622M POS琏路。直接同国家网广州节点核心层用622Mbps（目前可以先用155Mbps） POS互连，这样可以大大提高到INTERNET和CHINANET其他节点的速率。 另外，为提高广东省网的安全性，建议在深圳A节点增加备份出口路由，通过34MbpsATM中继和CHINANET国家网南宁节点接入层互连。由于南宁节点在国家网二期扩容后通过34MbpsATM和上海核心层互连，有较高的速率通向CHINANET和INTERNET，可以在省网广州B节点出现灾难性瘫痪或国家网广州节点出现灾难性瘫痪时提供较好的出口路由。平时，该节点同时作为深圳A节点和AREA 0400区间（AREA划分见下文描述）的出省主用路由，以增加线路的利用和分担。 1.3 广东省163网路由建议 1.3.1 本期目标 本期扩容后全省将有26个节点，省网到国家网的主用出口设在广州B节点，同国家网广州节点接入层相连，通向CHINANET和INTERNET。由于本期扩容大大增加了拨号端口和专线端口的数量，全网的节点接入能力加倍提升。同时，经过几年的经营，目前广东省163网的用户数和用户访问流量正处于爆炸性增长阶段，省网的主用中继存在着较严重的涌塞，大大影响了服务质量和用户满意度，也影响新兴业务的发展。在将来的新业务发展将更多地提供多媒体形式的信息，对网络的带宽、时延和冗余性等都提出了更高的要求。基于上述原因和GPTA的要求，XX公司提出如下路由方案，并建议GPTA在网络建设尤其是中继带宽的投入方面，适度超前一些，以EC、VPDN、IP PHONE、VIDEO/AUDIO广播等新兴业务的发展提供坚实的网络平台。 在本方案设计中，我们发现虽然目前的网络仍然运转，但是由于节点数已经由广东省网一期时的7个节点增加到26个节点，网络拓扑发生了很大的变化，IP地址也陆续增加了几次，地址块比较零散，旧的路由路由策略和地址划分已经影响了网络的进一步发展，并且在几期扩容中，不同的集成商提供的不同风格的路由方案，技术实施上也有较大的差异。因此，我们认为路由的分层调整和IP地址的重新整合和划分是一项非常艰巨而又必须尽早进行的工作。XX公司根据自身在CHINANET骨干网的两期工程的设计和实施的丰富经验，以及对广东省GDNET网四期工程建设的深刻了解的基础上，提出如下方案，并本着和GPTA长期合作、共同发展的态度，向GPTA提供特殊的专业技术服务，对全网进行路由的分层调整和IP地址的重新整合和划分，为GPTA高速的业务发展和良好的服务质量提供可靠的网络保障，并为GDNET的进一步发展打下坚实的基础。 1.3.2 广东163省内路由结构 XX公司建议本期扩容后的全网26个节点构造成为2层网络、6个路由区间的结构。下层为接入层，负责本节点的接入和信息服务，上层为骨干层，负责接入节点之间的互通和出访。本期扩容后，全网仍以IS-IS路由协议为自治域内路由协议，建议分为6个路由区间： 1. AREA 0100：以广州B为主用路由，广州A为备用路由，包括广州A、广州B、佛山、南海四个节点。其中广州B以深圳A为备用路由。 2. AREA 0200：以广州B为主用路由，深圳A为备用路由，包括深圳A节点、深圳B节点，但是深圳A节点的出GDNET的流量以本节点的出口为主用出口。 3. AREA 0300：以广州B为主用路由，汕头为备用路由，包括汕头、清远、河源、梅州节点。汕头本地以深圳A为备用路由。 4. AREA 0400：以深圳A为主用路由，汕头为备用路由，包括汕尾、潮州、潮阳、揭阳节点。汕头本地以深圳A为备用路由。 5. AREA 0500：以深圳A为主用路由，广州A为备用路由，包括湛江、珠海、惠州、中山、韶关、东莞等节点。 6. AREA 0600：以广州A为主用路由，江门为备用路由，包括江门、顺德、肇庆、茂名、云浮、阳江等节点。 为在各节点分担路由，将在备用路由上走部分省内的流量。建议以3:1到2:1的比例分配主用路由和备用路由的带宽，在省内信息源大大丰富、省内流量大大增加时，可以视具体电路使用率增加主备用带宽。 由于目前GDNET配备的软硬件设备尚没有手段统计出广东省163网用户的访问流量和走向，并且由于网络存在着较明显的堵塞，网络的供需平衡过于失调，所以现有的网络运行数据难以作为将来网络发展的数据分析基础。因此以上路由设计是假设流量10%为节点内，40%为省内，50%为省外的流量模型，并统计各节点的拨号端口（以50Kbps/port计算）和专线端口的带宽总需求，再乘一个系数表示该节点的高峰期的进出流量，该系数可以取40%~80%之间，本方案建议取60%。 1.3.3 广东省163骨干层的路由 本期广东省163网扩容后，全省将以广州A、广州B、深圳A节点为主要的核心节点，同时江门和汕头作为辅助的核心节点，作为一些接入节点的备用路由，共同构成广东省163网的骨干层。在骨干层核心节点间用BGP路由协议来接收来自CHINANET骨干网的BGP路由信息，同时应用IS-IS Level 2路由协议来负责接收和广播GDNET全网的IS-IS路由信息，作为不同区间的ABR，做不同区间之间流量的路由和转发。 在本方案建议的网络拓扑中，骨干层以广州B和深圳A节点为双核心的部分完全连接互连。但是考虑到目前的网络结构和省内用户和信息源的分布等多种因素，建议先保留汕头和江门节点到广州A节点的ATM中继，运行一段时间后，视统计出的中继使用率在考虑其中继是否取消。 由于本期扩容后全省的接入能力将大大增加，同时目前用户数爆炸性增长，上网在线时间长，流量大等特点，对省网骨干层路由设备和中继带宽都提出了很高的要求。为提高客户满意度、便于将来进一步扩容、便于开展新数据业务，建议GPTA在省网骨干层的建设上适度超前，把骨干层建成高带宽、高扩展能力、高可用性、低时延的大型IP网。在XX公司提出的方案中，建议在广州A、深圳A各配备1个GSR、1个7513，在广州B节点配备2个GSR和1个7513。利用GSR较强大的处理能力和对IP包线速转发的能力，作为省骨干层的主用骨干路由设备，提供622Mbps、155Mbps SDH和大于34Mbps的ATM的等高速的骨干层节点间中继互连。利用7513丰富的接口类型，作为备用骨干路由设备和中速中继互连路由设备，提供155Mbps SDH、小于34Mbps的ATM、N X 2Mbps DDN电路的中继互连。在汕头和江门，建议在目前的7507之外增配一个7206，作为该节点的备用路由器，通过ATM PVC中继和深圳A节点互连，提供备用路由，同时也可以提供当地的
