输电线路工程安全质量通病防治监理控制措施表(白玉).doc

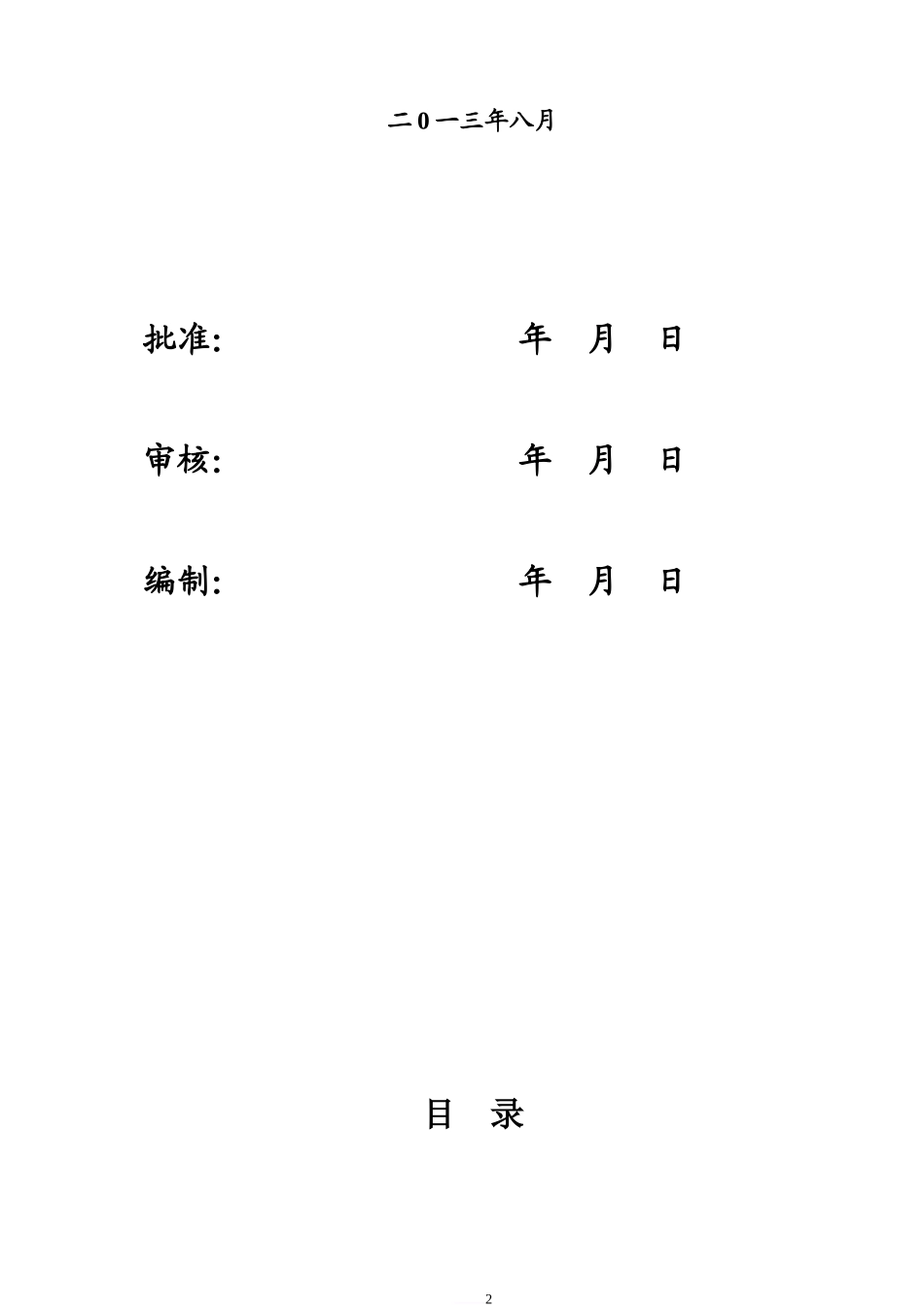

甘孜至白玉110kV输变电新建工程质量通病防治控制措施 甘孜-白玉110kV输电线路工程 质量通病防治控制措施 四川电力工程建设监理有限责任公司 甘孜-白玉110kV输电线路工程监理项目部 二0一三年八月 批准：　　　　　　　　年　月　日 审核：　　　　　　　　年　月　日 编制：　　　　　　　　年　月　日 目 录 一、 编制目的 3 二、 编制依据 3 三、 参建各方的管理职责 3 四、 输电线路工程质量通病防治控制措施表 4 一、编制目的： 为进一步提高甘孜-白玉110kV输电线路工程施工质量,克服输电线路工程质量通病,规范工程质量通病防治工作,特编制本工程质量通病防治预控措施。 二、编制依据 1. 《110～500kV架空送电线路施工及验收规范》GB50233-2005 2.《混凝土结构工程施工质量验收规范》GB50204-2002 3.《硅酸盐水泥、普通硅酸盐水泥》GB175 4.《普通混凝土配合比设计规程》JGJ55-2000 5.《110～500kV架空电力线路施工及验收规范》GB50233-2005 6.《110～500kV架空电力线路工程施工质量及评定规程》DL/T 5168—2002 7.《普通混凝土用沙质量标准及检验方法》 8.《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53 9.《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量（2010）19号 三、参建各方的管理职责 1、 建设单位 1.1 在施工图编制前下达《甘孜-白玉110kV线路新建工程质量通病防治任务书》， 并将其作为《工程建设管理纲要》 的附件。 1.2．批准施工单位提交的《甘孜-白玉110kV线路新建工程质量通病防治措施》。 1.3．协调和解决质量通病防治过程中出现的问题。 1.4．不得随意压缩工程建设的合理工期。 1.5．应将质量通病防治列入工程检查验收内容。 1.6．应明确质量通病防治的奖罚措施。 2 、设计单位 2.1． 在甘孜-白玉110kV线路新建工程设计中应落实相应的通病防治设计措施。 2.2． 将通病防治的设计措施和技术要求向相关单位进行计交底，积极配合质量通病防治工作。 3、 施工单位 3.1． 认真编写《甘孜-白玉110kV线路新建工程质量通病防治措施》，经监单位审查、建设单位批准后实施。 3.2． 必须做好原材料、半成品的第三方试验检测工作，未经复试或复试不合格的原材料、半成品等不得用于工程施工。 试验检测应执行见证取样制度， 必须送达经电力建设工程质量监督机构认证的第三方试验室进行检测或经监理单位审核认可并报质监机构备案的第三方试验室进行检测。采用新材料时， 除应有产品合格证、有效的新材料鉴定证书外，还应进行必要检测。 3.3． 记录、收集和整理质量通病防治的施工措施、技术交底和隐蔽验收等相关资料。 3.4． 根据经批准的《甘孜-白玉110kV线路新建工程质量通病防措施》，对施工人员进行技术交底，并确保措施落实到位。 3.5． 专业分包工程的质量通病防治措施由分包单位编制，施工总承包单位审核， 报监理单位审查、建设单位批准后实施。 3.6． 工程完工后，施工总承包单位应认真填写《甘孜-白玉110kV线路新建工程质量通病防治工作总结》。 4、 监理单位 4.1． 审查施工单位提交的《甘孜-白玉110kV线路新建工程质量通病防治措施》， 提出具体要求并编写《甘孜-白玉110kV线路新建工程质量通病防治控制措施》。 4.2． 认真做好隐蔽工程和工序质量的验收签证，上道工序不合格时，不允许进入下一道工序施工。 4.3． 对输变电工程土建施工、设备安装、调整试验的重要工序和关键部位旁站监理，加强工程质量的平行检验，发现问题及时处理。 4.4． 工程完工后，认真填写《甘孜-白玉110kV线路新建工程质量通病防治工作评估报告》。 四、输电线路工程质量通病防治控制措施表 序号 通病现象 原因分析 防治技术措施 监理控制措施 一 定位、复测 1 设计定位 设计路径受阻，基础形式选择不当，杆塔位置选择不符合有关规定和实际需要，铁塔接地体安装困难 路径经过特殊地区未取得政府许可、未选对基础型式 路径经过的规划区、开发区、林区、矿区、泄洪区和重要跨越（如：河流、铁路、重要公路、通讯线路、文物及风景区等）必须取得当地政府及主管部门的许可协议 ①熟悉施工图纸及有关规定 ②对重要部位进行现场调查 ③发现问题，在施工图会检会议上提出，并要求设计书面解答 路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋式基础 杆塔位置选择未满足相关规定和施工运行需求 重要跨越的杆（塔）位置的选择，应满足被跨越物所属行业的相关规定 杆（塔）位置应考虑施工场地的需求，并方便维护运行 铁塔接地孔位置、架空避雷线连接等设计不符合要求 铁塔接地孔的位置应便于接地体的安装，并保证工艺美观。接地孔的位置应设在塔脚板500mm以上或包铁下缘处，水平位置应以便于引下线顺畅引下为宜；接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔。连板的形状可采用长方形或正方形两种 架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点 2 路径复测 杆塔对重要跨越物安全距离或边导线风偏时对山体距离不够，方向桩等丢失或移动 杆塔位置与施工图不符，线路方向桩等无保护措施，边导线风偏时对山体距离未校核 杆（塔）位置应符合施工图的平、断面要求。复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核 ①熟悉施工图纸及规定要求认真审查路径复测报审表 ②审查复测记录 ③发现问题及时通知处理 线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施， 防止丢失和移动 路径途经山区时，应校核边导线在风偏状态下对山体的距离 续表 序号 通病现象 原因分析 防治技术措施 监理控制措施 二 基础施工 3 基础分坑、开挖 基础分坑及开挖尺寸不满足规范要求 杆塔中心桩未按规定引出恢复，基础分坑不合设计要求 遇特殊地质条件（如：流沙、泥水、稻田、山地等），开挖前应将杆塔中心桩引出，辅助桩应采取可靠保护措施。基础浇制完成后须恢复塔位中心桩 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查 ④加强工序质量验收 ⑤做好监理控制点的见证 ⑥查看施工自检记录并签认 基础分坑时应以中心桩高程为准，其主杆、 拉线坑埋深应符合设计要求 基坑开挖深度和掏挖放炮方式不符合规定 基坑开挖应设专人检查基础坑的深度，及时测量，防止出现超深或欠挖现象 掏挖基础如需放炮时，应采用多点放小炮方式，严禁放大炮爆破，避免破坏原地质结构 基坑开挖后未及时进行后续施工 基坑开挖完成后要及时进行下道工序施工。当温度降至 0℃以下时，应采取防冻措施，严禁坑底受冻。雨、雪天气后，必须把坑内积水（雪）和淤泥清理干净方可进行后续施工 4 基础位移、扭转 基础出现位移、扭转 开挖前桩位未准确确认，浇制前后未多次核对方位，回填时未随时检查基础位移 基坑开挖前要对基础中心桩进行二次复核，并设置稳固的辅助桩位，确认桩位及各个基础腿的方位准确 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查 ④查看施工自检记录并签认 基础支模后、浇制前和浇制中要多次核对基础模板、地脚螺栓或插入角钢的方位，保证其准确性 当基坑有积水时，回填前应先将水排完，然后四周均匀填土、夯实，并随时检查基础是否位移 5 接地沟埋深 接地网地沟埋设深度不够 接地沟开挖深度不够，接地体及杆塔引下线未埋深 接地网地沟开挖时要充分考虑敷设接地体时出现弯曲的情况，留出深度富裕量 认真审查施工方案；督促施工方进行技术交底；隐蔽工程验收签证；对照规范现场检查 接地体敷设时要边压平边回填，保证埋深 杆塔引下线应竖直埋入土中，直至设计埋深 续表 序号 通病现象 原因分析 防治技术措施 监理控制措施 6 混凝土 基础立柱几何变形，跑浆、漏浆，尺寸不满足要求，基础裂缝、破损、二次抹面，外观质量差 设计配合比的出具与冬期调整不规范 混凝土施工前应取得有资质的试验室出具的设计配合比（附有试配强度报告）。进入冬期施工或更换添加剂时，应根据规范重新进行配合比设计 ①认真进行试验室资质审查 ②督促施工方进行技术交底 ③认真进行施工方案审查，检查配合比设计 ④切实做好混凝土浇筑时的旁站监理工作 ⑤切实做好见证工作 ⑥查看施工自检记录并签认 试块养护条件及送检条件不符合规定 基础试块养护条件应与基础养护条件基本相同。记录试块养护期的日平均温度，当等效养护龄期逐日温度累计达到 600℃·d 时送检 模板支撑强度和稳定性未计算 基础模板应有足够的强度、刚度、平整度，应对其支撑强度和稳定性进行计算。基础模板应能可靠地承受浇筑混凝土的重量和侧压力，防止出现基础立柱几何变形；模板接缝处应采取粘贴胶带等措施，防止出现跑浆、漏浆现象 混凝土搅拌振捣的控制不到位，下料方式、基面高差测量方法不正确 浇制中须设专人控制混凝土的搅拌和振捣，现场质检人员要随时检查混凝土的搅拌和振捣过程，防止出现振捣不均匀或振捣过度造成的离析 混凝土垂直自由下落高度不得超过2m；超过时应使用溜槽、串斗，防止混凝土离析 基础浇制时应多方位均匀下料，防止地脚螺栓受力不均与基础立柱不同心 混凝土初凝前应采用多点控制的方法对基面高差进行测量，杜绝二次抹面 7 基面整理 基面整理及基础防沉层设置不规范 防沉层筑注不符合要求 回填时应在坑口地面上筑防沉层。防沉层应平整规范，其宽度不小于坑口宽度，其高度不应掩埋铁塔构件 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查，发现问题通知整改 施工后未及时清理现场并恢复植被 基础施工完成后应及时清理施工现场，做到工完料尽场地清 清理现场时应恢复现场植被，防止水土流失及地质滑坡 续表 序号 通病现象 原因分析 防治技术措施 监理控制措施 三 杆塔施工 8 铁塔构件 铁塔构件变形、镀锌层磨损 塔材运装无保护措施，进场未审查资料并复检 对塔材的运输和装卸，应采取防止变形及磨损的措施，运输导线严禁将导线盘平装。 ①认真进行施工方案审查 ②督促施工方进行技术交底 ③对照规范现场检查，发现问题通知整改 ④查看施工自检记录并签认 塔材进场检验前，各相关单位应对供应商提供的资料进行审查。必要时，对塔材材质和锌层厚度进行复检 悬浮抱杆下拉线的设置、地面转向滑车的固定等不当 对于悬浮抱杆下拉线的设置宜采用吊装带；当采用钢丝绳时必须对被绑扎的部位进行保护 地面转向滑车严禁直接利用塔腿、基础立柱代替地锚使用。应设专用卡具，或采用在塔腿内侧跟部设置的滑车锚固铁件或锚固孔 塔材起吊点选定不当，铁塔强行组装 塔材起吊时要合理选定吊点的位置；对于过宽塔片、过长交叉材必须采取补强措施；对绑扎吊点处要设置圆木并绑扎衬垫材料保护 铁塔组装过程中发生构件连接困难时，要认真分析问题的原因，严禁强行组装造成构件变形 续表 序号 通病现象 原因分析 防治技术措施 监理控制措施 10 螺栓匹配 螺栓使用不匹配 螺栓未按图核对，组立现场未分类，代用品未及时更换 应按设计图纸及验收规范，核对螺栓等级、规格和
