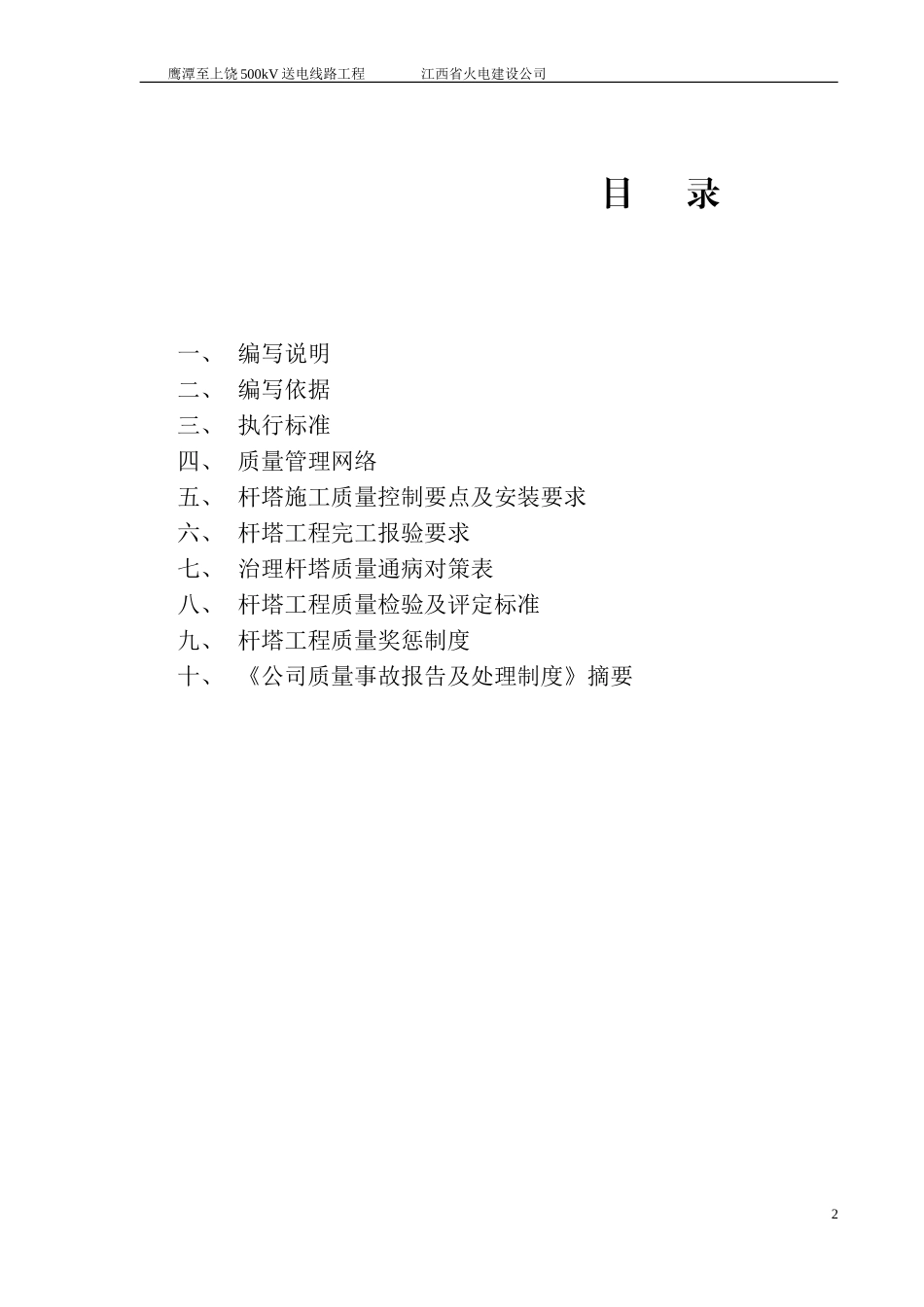

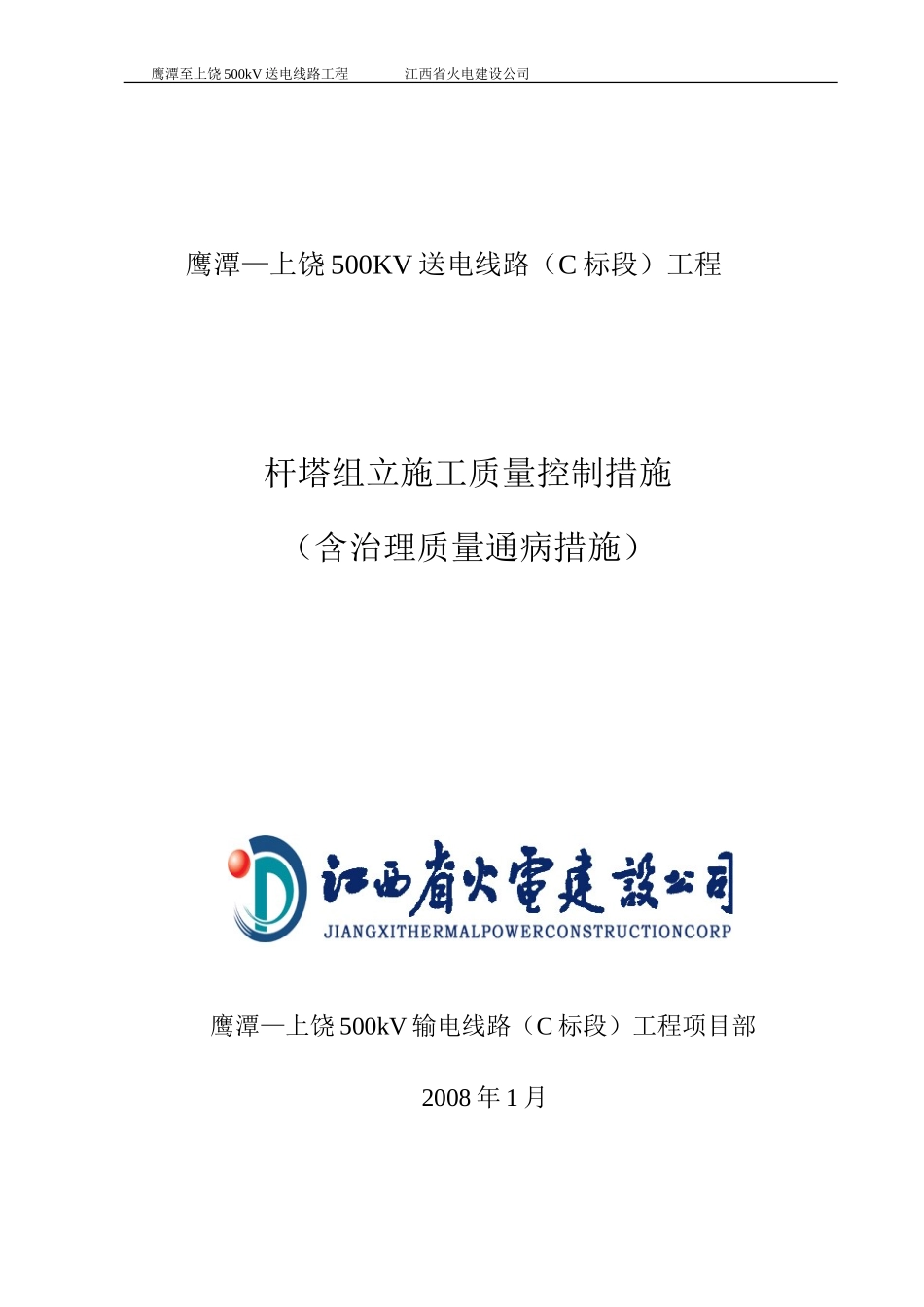

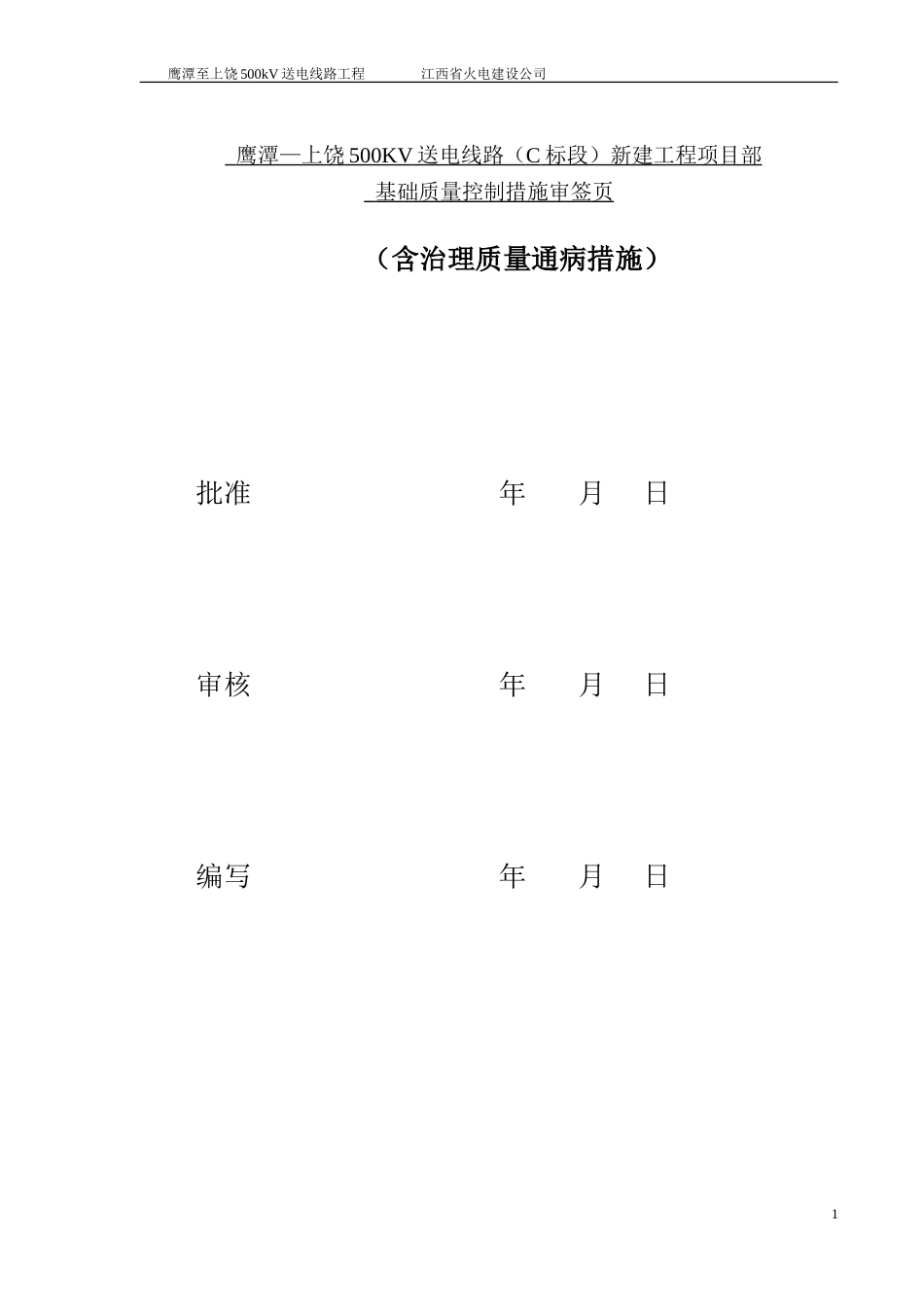

鹰潭至上饶500kV送电线路工程 江西省火电建设公司 鹰潭—上饶500KV送电线路（C标段）工程 杆塔组立施工质量控制措施 （含治理质量通病措施） 鹰潭—上饶500kV输电线路（C标段）工程项目部 2008年1月 19 鹰潭—上饶500KV送电线路（C标段）新建工程项目部 基础质量控制措施审签页 （含治理质量通病措施） 批准 年 月 日 审核 年 月 日 编写 年 月 日 目 录 一、 编写说明 二、 编写依据 三、 执行标准 四、 质量管理网络 五、 杆塔施工质量控制要点及安装要求 六、 杆塔工程完工报验要求 七、 治理杆塔质量通病对策表 八、 杆塔工程质量检验及评定标准 九、 杆塔工程质量奖惩制度 十、 《公司质量事故报告及处理制度》摘要 一、编写说明： 1、目的： 保证本工程施工质量和顺利实施工程设计技术原则；满足国家施工验收规《110~500KV架空送电线路施工及验收规范(GB50233—2005)》和《质量评定规程优良级标准》要求，确保工程零缺陷移交、达标投产和国家电网公司优质工程；争创“国家优质工程”。 2、本工程质量目标： ▲1）满足国家施工验收规范和质量评定规程优良级标准的要求，确保工程零缺陷移交、达标投产争创国家电网公司或省级以上优质工程。 ▲2）分项工程合格率100%，单位工程优良率100%；； ▲3）杜绝重大质量事故和质量管理事故的发生； ▲4）观感得分率≥90； ▲5）竣工资料真实、准确、清晰、整洁并按期移交； 3、本措施仅适用于鹰潭—上饶500KV送电线路（C标段）新建工程施工，措施中所未提及的项目一律按规范验收作业指导书中相关条款执行。具体质量检验评定标准依据附表各项条款执行。 二、编写依据 ▲鹰潭—上饶500KV送电线路（C标段）新建工程设计图纸； ▲鹰潭—上饶500KV送电线路（C标段）新建工程项目实施规划； ▲鹰潭—上饶500KV送电线路（C标段）新建工程杆塔组立施工作业指导书； ▲《华中电网工程现场建设管理实施办法》； ▲鹰潭—上饶500KV送电线路（C标段）新建工程监理实施细则； ▲江西省火电建设公司《质量手册》2002版和相关程序文件 三、执行标准： ▲《输电线路铁塔制造技术条件》（GB/T2694-2003）； ▲《110—500KV架空送电线路施工及验收规范》(GB50233—2005)； ▲《110—500KV架空电力线路工程施工质量检验及评定标准》（DL/T5168-2002）； ▲《输变电工程达标投产考核办法》（国家电网公司）； ▲《输变电优质工程评选办法》（国家电网公司）； ▲《国家电网公司关于反电力事故十八项措施》（国家电网公司部门文件） 四、质量管理网络： 项目经理：刘模纯 项目副经理：王乃炎 项目总工： 肖声华 公司本部各职能部室 工程业主 监理公司 质量工程师：肖声华 施工二队 队 长：胡国祥 质检员：童四娜 施工一队 队 长： 李建平 质检员：姚达义 五、杆塔施工质量控制要点及安装要求： 5.1杆塔施工质量控制要点： 5.1.1本标段共有铁塔45基，全部为双回路塔，涉及直线塔SZC1、SZC2、SZC3、SJC1、SDJ五种塔型；耐张塔SJC1、SDJ两种塔型。所有塔型铁塔腿部均设计成全方位的高低腿。现场安装中需确保接腿正确，同时塔腿设计以单腿为单位，基础设计全部为正方形，根据需要可能灵活组合，以实现全方位的变化。 5.1.2本标段塔位高程相差较大，对耐张塔挂线板要求倒挂的需严格按照铁塔图纸审查和施工，铁塔施工中需及时对挂线板火曲方向进行检查，避免影响下一步的架线工程施工。 5.1.3在进行杆塔组装时，对涉及杆号牌警示牌相序牌的铁塔部位严格按照运行要求进行施工，正确区分打孔部位，防止方向和安装部位出现不一致。 5.2杆塔施工一般要求： 5.2.1杆塔组立前，项目部相关部门必须对各施工队进行技术交底和培训；同时各施工队必须对各施工点的施工人员进行相关技术交底和培训； 5.2.2应严格按照设计图纸及作业指导书相关要求进行铁塔组立安装； 5.2.3杆塔采用的螺栓规格为M16、M20及M24，M16为4.8级，M20为6.8级及M24为8.8级。在安装过程中，应严格按照设计图纸进行使用； 5.2.4螺栓拧紧后，螺杆露出螺帽的长度：单帽不少于2-3个丝扣；挂线点附近螺栓采用双螺帽时，应确保安装好螺帽后，螺杆应平扣或出扣；螺栓应与构件平面垂直，螺栓头与构件间的接触不应留有空隙； 5.2.5所有铁塔塔腿部分不足9米的按9米安装（以最短腿计算），并采用同规格，同级别的防卸螺栓，分界点处的节点板全部采用防盗螺栓，防盗螺栓的长度应能满足被连接见得通过厚度及装帽后除扣的长度要求（允许连接通过厚度与原标准螺栓要求相同）；9米以外其余部份螺栓在相同部位螺栓规格应统一，且全部安装防松垫圈进行防松，包括水平铁范围内； 5.2.6脚钉与螺栓强度级别相同，脚钉安装按照设计要求和图纸进行；（1）本标段所有塔脚钉安装在B,D腿，正侧面交替布置； 5.2.7塔材在运输和组立过程中不得损坏镀锌层，在检修过程中，如有局部损镀锌层的情况，要涂刷防锈漆处理； 5.2.8本工程防盗螺帽及防松扣紧螺帽的安装要求：杆塔组立完工，经施工队质量自检合格后允许安装防盗螺帽，经杆塔质量中间验收合格后允许安装防松扣紧螺帽，防松扣紧螺帽待杆塔组立验收合格后发放。 5.3塔材运输及堆放： 5.3.1塔材使用机械装卸时，应使用指定的吊装带做吊点绳，受剪切部位应绑扎麻袋或用软物衬垫，防止吊装带磨损割伤。如使用钢丝绳做吊点绳，包扎处必须加垫麻袋或软物衬垫，防止镀锌层磨损。在吊装过程中，应注意防止塔件相互碰撞； 5.3.2塔材使用人力装卸及抬运时，塔件不应在硬物或石块上磨擦； 5.3.3塔材在运输过程中，塔材下方应加垫木板，并应捆绑牢靠； 5.3.4塔材在库地堆放时，其下方应支垫垫木，距地面高度10cm以上，塔材堆放场地周围应有排水沟，防止渍水浸泡，使塔材锈蚀，堆放高度不得超过1米； 5.3.5塔材在施工现场堆放时，应按段、号顺序排放，不得堆放在石块地上，如无地形条件，须堆放在石地上，塔材下方应加垫木反等软物隔离。 5.4杆塔组立： 5.4.1塔件组装： （1）本工程全部塔型腿部均采用地脚螺栓与基础连接；铁塔运输组装前应对基础高差和根开等尺寸进行进一步检查； （2）塔件组装前，应对塔件外观质量和构件数量进行检查，如有变形、漏锌或掉锌现象，应进行处理至符合要求后方可安装，如发现有缺件特别是缺主材等关键部位塔材的应立即向项目部反映。 （3）严格按设计图纸进行组装，严格控制螺栓规格的使用及穿向，对涉及杆号牌警示牌及相序牌的部位应仔细核对，对耐张塔注意脚钉的安装部位和腿号。 （4）塔件在地面组装时，下方应支垫木板，严禁使用石块类硬物支垫。 （5）塔件组装完吊装前，螺栓应紧固，其扭矩值应满足要求的60%以上，防止塔件在吊装过程中脱落及变形。 （6）杆塔部件组装有困难时应查明原因，严禁强行组装，个别螺孔需扩孔时，扩孔部分不应超过3mm，当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防锈处理。严禁用气割进行扩孔或烧孔。 （7）螺栓应与构件垂直，螺栓头平面与构件间不应有空隙，需加垫片时，每端不宜超过两个，各构件的组装应紧密，交叉构件在交叉处有空隙时，应装相应厚度的垫片或垫板。螺母拧紧后，螺杆露出螺母长度；对单螺母，不应小于两个螺距；对双螺母，可与螺母相平。 （8）铁塔组装完毕应立即安排专人进行铁塔检修工作，对检修中发现的问题及时向项目部质检部门反映。 5.4.2螺栓的穿向应符合下列要求： （1）《110—500KV架空送电线路施工及验收规范》(GB50233—2005)第6.1.4条的规定，根据《110~500kV架空电力线路施工及验收规范》GB50233—2005第6.1.4条规定，对立体结构：铁塔螺栓的穿向水平方向由内向外，垂直方向由下向上；斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。对平面结构：顺线路方向由小号侧向大号侧穿入，横线路方向，两侧由内向外，中间由左向右（指面向大号侧）；垂直地面方向者由下向上；斜向者宜斜下向斜上穿，不便时应在同一斜面内取统一方向； 注：个别螺栓不易安装时，穿入方
