三、医用超声探头.ppt

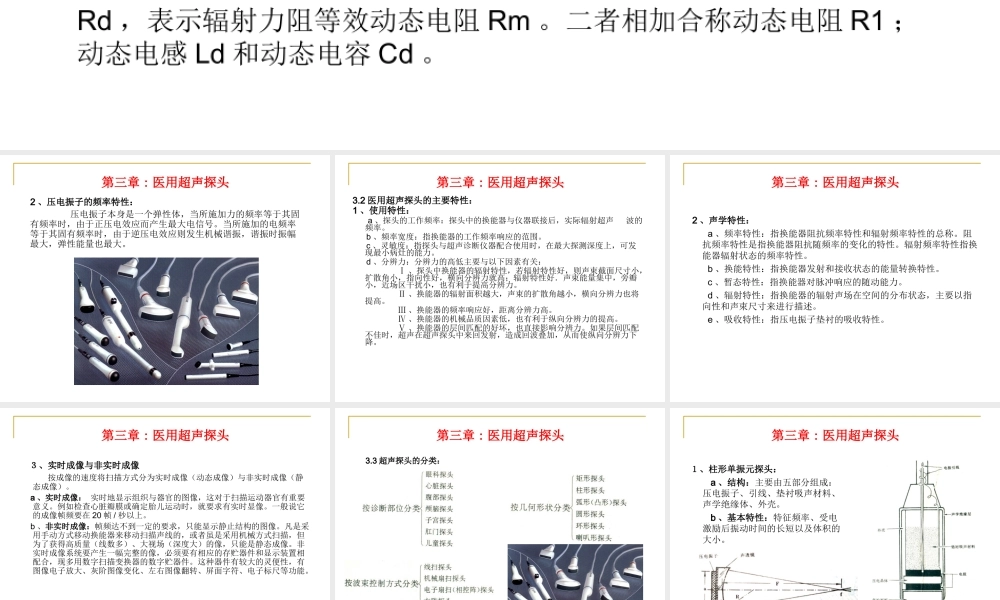

第三章第三章:医用超声探头医用超声探头 医用超声探头医用超声探头:超声诊断仪借以将高频电能转换为超声机械能向外辐射,并接收超声回波将声能转换为电能的一种声电可逆转换器件。3.1压电振子的基本特性：压电振子的基本特性：1、压电振子的等效电路：、压电振子的等效电路：动态支路由下列元件串联组成：表示振子自身力阻的等效动态电阻Rd，表示辐射力阻等效动态电阻Rm。二者相加合称动态电阻R1；动态电感Ld和动态电容Cd。第三章第三章:医用超声探头医用超声探头 2、压电振子的频率特性：、压电振子的频率特性：压电振子本身是一个弹性体，当所施加力的频率等于其固有频率时，由于正压电效应而产生最大电信号。当所施加的电频率等于其固有频率时，由于逆压电效应则发生机械谐振，谐振时振幅最大，弹性能量也最大。第三章第三章:医用超声探头医用超声探头 3.2医用超声探头的主要特性：医用超声探头的主要特性：1、使用特性：、使用特性：a、探头的工作频率：探头中的换能器与仪器联接后，实际辐射超声 波的频率。b、频率宽度：指换能器的工作频率响应的范围。c、灵敏度：指探头与超声诊断仪器配合使用时，在最大探测深度上，可发现最小病灶的能力。d、分辨力：分辨力的高低主要与以下因素有关：、探头中换能器的辐射特性，若辐射特性好，则声束截面尺寸小，扩散角小，指向性好，横向分辨力就高；辐射特性好声束能量集中，旁瓣小，近场区干扰小，也有利于提高分辨力。、换能器的辐射面积越大，声束的扩散角越小，横向分辨力也将提高。、换能器的频率响应好，距离分辨力高。、换能器的机械品质因素低，也有利于纵向分辨力的提高。、换能器的层间匹配的好坏，也直接影响分辨力。如果层间匹配不佳时，超声在超声探头中来回发射，造成回波叠加，从而使纵向分辨力下降。第三章第三章:医用超声探头医用超声探头 2、声学特性：、声学特性：a、频率特性：指换能器阻抗频率特性和辐射频率特性的总称。阻抗频率特性是指换能器阻抗随频率的变化的特性。辐射频率特性指换能器辐射状态的频率特性。b、换能特性：指换能器发射和接收状态的能量转换特性。c、暂态特性：指换能器对脉冲响应的随动能力。d、辐射特性：指换能器的辐射声场在空间的分布状态，主要以指向性和声束尺寸来进行描述。e、吸收特性：指压电振子垫衬的吸收特性。第三章第三章:医用超声探头医用超声探头 、实时成像与非实时成像、实时成像与非实时成像 按成像的速度将扫描方式分为实时成像（动态成像）与非实时成像（静态成像）。a、实时成像：、实时成像：实时地显示组织与器官的图像，这对于扫描运动器官有重要意义。例如检查心脏瓣膜或确定胎儿运动时，就要求有实时显像。一般说它的成像帧频要在20帧/秒以上。b、非实时成像：非实时成像：帧频达不到一定的要求，只能显示静止结构的图像。凡是采用手动方式移动换能器来移动扫描声线的，或者虽是采用机械方式扫描，但为了获得高质量（线数多）、大视场（深度大）的像，只能是静态成像。非实时成像系统要产生一幅完整的像，必须要有相应的存贮器件和显示装置相配合，现多用数字扫描变换器的数字贮器件。这种器件有较大的灵便性，有图像电子放大、灰阶图像变化、左右图像翻转、屏面字符、电子标尺等功能。第三章第三章:医用超声探头医用超声探头 3.3超声探头的分类：超声探头的分类：按换能器所有的振子数分类：按换能器所有的振子数分类：第三章第三章:医用超声探头医用超声探头、柱形单振元探头：、柱形单振元探头：a、结构：、结构：主要由五部分组成：压电振子、引线、垫衬吸声材料、声学绝缘体、外壳。b、基本特性：、基本特性：特征频率、受电激励后振动时间的长短以及体积的大小。第三章第三章:医用超声探头医用超声探头、扫描方式：、扫描方式：（1）线扫：换能器作横向平移，它的线距均匀，视场的横向尺寸由换能器移动距离所限制，纵向尺度由作用距离所限制。（2）扇扫：换能器在被检查目标的上面（直接接触型）或上方（通过水路耦合）作摆动，它的声线不均匀，近距离处密度大，远处疏松。这种扫描的特点是可以通过狭窄的窗孔检查待查的区域，如通过肋骨之间的间隙检查心脏。（3）弧向扫：它的声线分布与扇扫相反。第三章第三章:医用超声探头医用超声探头 、机械扫描与电子扫描、机械扫描与电子扫描：a、机械扫描：、机械扫描：借电机带动换能器摆动或旋转，同时位置传感器连续地检测换能器的瞬间取向，并产生位置信号，使显示器的扫描线有相应的取向。右图是一种较典型的摆动式机械扫探头的结构示意图。其单一压电振子置于一个盛满水的小盒中，通过齿轮和连杆的传动，可作300角的摆动。位置电位器用于测定驱动轴的位置变化，从而可换算出压电振子的角度变化，它是一种低噪声电位器。直流马达作为驱动力源，它驱动整个机械传动装置带动压电振子作扇扫运动。第三章第三章:医用超声探头医用超声探头 b、电子扫描、电子扫描：用电子方式控制多阵元换能器实现扫描。有两种不同类型的阵：一是线形步距阵，通称线阵；另一种是线形相控阵，通称相控阵。它们的换能器都是由排成一线的许多单元组成。线阵的长度一般为1015cm，宽1cm左右；相控阵的阵元数较少，长度短，约13cm左右。（1）线阵：用电子开关切换多元换能器阵元，使之轮流工作。为了提高系统的分辨力与灵敏度，实用时通常有若干个相邻的小单元同时受到激励，发射一束超声并接收其回波，例如先由第1至12个小单元（同时受激励）发射第1个超声波束并接收其回波，然后由第2至13个小单元发射第2个超声束并接收其回波，依次下去，即每次舍去前面的一个单元，纳入后面的一个，发射许多平行波束，扫描目标区。第三章第三章:医用超声探头医用超声探头 它主要由六部分组成：电子开关、阻尼垫衬、多元换能器、匹配层、声透镜和外壳。换能器阵元数目已普遍增加到数百个。（2）相控阵：工作时，同时激励所有的单元，并适当地控制加到各单元上的激励信号的相位（实际上是控制延时）来改变超声的发射方向。接收时，对被接收信号也作类似的相控，形成扇形扫描。另：为了进一步提高在图像切面内的分辨力，线扫阵和相控扇扫阵中往往还采用聚焦。线阵探头结构如右图所示。第三章第三章:医用超声探头医用超声探头、直接接触式与水路耦合式、直接接触式与水路耦合式 按探头与被查者的皮肤接触与否，即按耦合方式，扫描方式可分为直接耦合式和水路耦合式两种。1直接接触式直接接触式 超声波通过探头与人体皮肤间的胶状液体介质耦合层直接向人体入射。它具有声程短、穿透深度可达最大的特点。可取探头与皮肤垂直的方向，可取比较有利的角度。由于手持探头运用的灵活性，有时可以压下皮肤，以避开一些有碍于声传播的结构（如肋骨）。2水路耦合式水路耦合式 探头与皮肤之间用一定厚度的水或其他液体作耦合体，与皮肤接触处有透声膜。其特点是：探头不与皮肤直接接触，因此换能器大小不受限制，宜采用直径较大、聚焦稍强的换能器，以提高分辨力；配合多元换能器，易实现简单和复合扫描结合；较容易实现自动化，从而获得可重复的、与操作人员主观因素无关的图像；容易对人体表面弯曲得厉害的部位及直接接触不易耦合到的部位进行扫描。第三章第三章:医用超声探头医用超声探头.超声波束的聚焦、发射与控制超声波束的聚焦、发射与控制 、对线阵探头实施多振元组合发射的原因、对线阵探头实施多振元组合发射的原因 线阵探头换能器中单个振元的尺寸很小，则辐射面积也就相应很小。例如，尺寸为10mm0.3mm0.5mm的振元，其辐射面积仅为3mm2。振元有效面积小，对声场特性造成极为不利的影响。第一，辐射面积小，对超声扩散角的影响。第二，幅射面积小，对超声近场的影响。由上述两点可知，振元尺寸小，波束幅面积就小。幅射面积小既使扩散角增大，又使近场区变短，从而导致分辨力和灵敏度指标的降低。为克服上述缺点，采用多振元组合发射，就是一个很好的办法。所谓多振元组合发射，就是将若干个矩形振元组合成一个阵，每次发射时对阵内各振元同时激励。由于多阵元组合发射，等效于单个振元的宽度加大。振元等效宽度b的加大，既使波束的近场区增加，也使远长区的分辨力和灵敏度也得到一定程度的改善。另外，也便于对波束的电子聚焦和多点动态聚焦，从而改善整个探测深度范围内的分辨力和图像清晰度。这就是对线阵探头实施多振元组合发射的原因。第三章第三章:医用超声探头医用超声探头.超声波束的扫描超声波束的扫描 振元等效宽度b的加大，既使波束的近场区增加，也使远场区的分辨力和灵敏度也得到一定程度的改善。另外，也便于对波束的电子聚焦和多点动态聚焦，从而改善整个探测深度范围内的分辨力和图像清晰度。这就是对线阵探头实施多振元组合发射的原因。选用线阵各振元不同的工作次序和方式，会直接影响成像质量。由于振元不同顺序的分组激励，也就形成不同的发射束扫描。目前B超仪中常用的扫描方式有组合顺序扫描、组合间隔扫描组合顺序扫描、组合间隔扫描和微角扫描和微角扫描等。第三章第三章:医用超声探头医用超声探头、组合顺序扫描、组合顺序扫描 如下图所示，设总振元数为n，子振元数为m(设m=4)，则激励顺序为：14，25，36，47。由图可见，顺序扫描是用电子开关顺序切换方式，将相邻m个振元构成一个组合，接入发射/接收电路的振子，使之分时组合轮流工作，产生合成超声波束发射并接收。具体工作过程如表所示。这种顺序扫描方法最简单，虽然它也使等效孔径加大，波束变窄，分辨力有所提高，但从表可知，此种扫描声束的线距等于振元间距，则图像质量不高。是第几次发射、接收？是第几次发射、接收？发射、接收哪些振元？发射、接收哪些振元？声束中心位于何处？声束中心位于何处？波束位移多大？波束位移多大？第一次第一次 14 振元振元2、3中间中间 第二次第二次 25 振元振元3、4中间中间 d 第三次第三次 36 振元振元4、5中间中间 d 第四次第四次 47 振元振元5、6中间中间 d 第第n-3次次（n-m+1）n 振元（振元（n-2）中间）中间 d 第三章第三章:医用超声探头医用超声探头、组合间隔扫描、组合间隔扫描 要提高图像质量，必须缩小声束的线距。在讨论组合顺序扫描时可以得到一种启发：改变振元组合方式是否可以减小声束间的线距。下述的间隔扫描只不过对顺序扫描的一种改进，间隔扫描又分为d/2间隔扫描和d/4间隔扫描两种。a、d/2间隔扫描间隔扫描 设总振元数为n，子振元组合分为两组：一组为m，一组为m+1。对其分组间隔激励。右图中，m=5，m+1=6，分组激励次序为15，16，27，37，。这时可见声束间距为d/2，与组合顺序扫描相比，线数增加1倍，使生成的图像更加清晰。其工作过程如表所示。是第几次发射、接收？是第几次发射、接收？发射哪些振元？发射哪些振元？接收哪些振元？接收哪些振元？声束中心位于何处？声束中心位于何处？波束位移多少？波束位移多少？第一次第一次 15 15 位于振元位于振元3中心中心 第二次第二次 16 16 位于振元位于振元3、4中间中间 d/2 第三次第三次 26 26 位于振元位于振元4中心中心 d/2 第四次第四次 27 27 位于振元位于振元4、5中间中间 d/2 第五次第五次 37 37 位于振元位于振元5的中心的中心 d/2 第三章第三章:医用超声探头医用超声探头 b、d/4间隔扫描 若要进一步的提高图像的清晰度，可采用d/4间隔扫描，如图所示。这种扫描方式与组合顺序方式相比较，其线密度提高了4倍，见表。因此图像质量得到进一步的改善。其缺点是，由于每次发射和接收振元的分组并不一定相同，因此收发控制电路就相对复杂些。是第几次发射、接收？是第几次发射、接收？发射哪些振元？发射哪些振元？接收哪些振元？接收哪些振元？声束中心位于何处？声束中心位于何处？波束位移多少？波束位移多少？第一次第一次 13 13 位于振元位于振元2的中心的中心 第二次第二次 13 14 位于振元位于振元23间间d/4处处 d/4 第三次第三次 13 24 位于振元位于振元23间间d/2处处 d/4 第四次第四次 14 24 位于振元位于振元23间间3d/4处处 d/4 第五次第五次 24 位于振元位于振元3的中心的中心 d/4 第三章第三章:医用超声探头医
