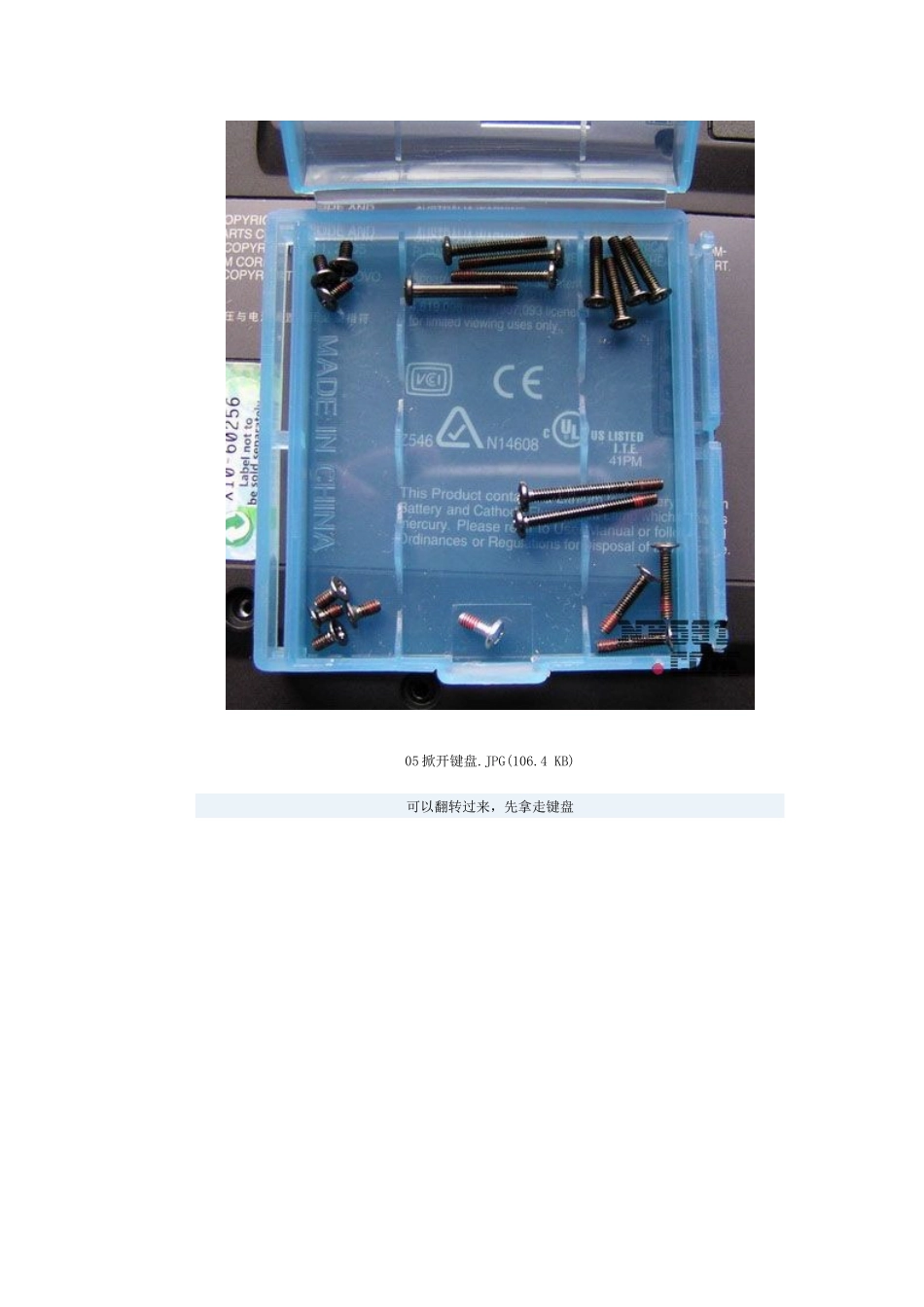

T43升级蓝牙模块加装标准天线实战（附图） 经过一段时间的潜水，参考了一些拆机的帖子，于是决定对我去年买的小黑进行升级，网上买来蓝牙模块套件进行升级。 也曾看到很多朋友为了不拆屏幕而在升级的时候用的是短天线直接放键盘下，总觉得不太好，可能会影响蓝牙信号或者引起电磁干扰，决定用标准天线来升级。 由于论坛上没有详细的专门针对蓝牙天线加装的帖子，所以将自己的升级过程记录下来，供大家参考，有不足之处也请版主指出 。 [ 本帖最后由 bobxu 于 2006-11-6 22:19 编辑 ] 01新蓝牙模块.JPG(51.97 KB) 下载次数:10 2006-11-6 21:59 新买的蓝牙模块套件，包括天线和内外显示面板 02取下盖片.JPG(33.02 KB) 下载次数:4 2006-11-6 21:59 先取下遮住螺丝的所有盖片底盘5个，显示内屏5个，屏盖两侧共6个 03拧开所有螺丝.JPG(100.78 KB) 下载次数:4 2006-11-6 22:00 拧下所有螺丝，看仔细各种螺丝的位置 04分摊存放.JPG(48.84 KB) 下载次数:0 2006-11-6 22:03 防止弄丢螺丝 05掀开键盘.JPG(106.4 KB) 下载次数:1 2006-11-6 22:03 可以翻转过来，先拿走键盘 06移开手托.JPG(101.85 KB) 下载次数:3 2006-11-6 22:03 拔掉连接线，移走掌托 07U框最后一颗螺丝.JPG(93.75 KB) 下载次数:1 2006-11-6 22:05 注意还有最后一个螺丝拧掉后才能拿走U型框 08移走所有盖板后全图.JPG(107.33 KB) 下载次数:1 2006-11-6 22:05 完成第一阶段，先松口气看看小黑的内部全貌 09拆下原来modem模块.JPG(84.05 KB) 下载次数:3 2006-11-6 22:05 拧掉3个固定modem模块的螺丝 10拆除屏框螺丝.JPG(75.53 KB) 下载次数:0 2006-11-6 22:09 看到天线是压在模块下的，无法穿针引线，只有继续拆:( 逐一扫除障碍，拔掉屏幕连线 11拆下屏幕连接接口.JPG(93.21 KB) 下载次数:0 2006-11-6 22:09 继续拆屏框，需要小心，用手慢慢延缝隙划开，因为有双面胶胶住的，不能硬掰 12拆掉屏盖固定螺丝.JPG(89.78 KB) 下载次数:0 2006-11-6 22:09 还要把屏幕卸下只能再动后面的螺丝 13解开转轴软套.JPG(73.43 KB) 下载次数:1 2006-11-6 22:14 总算解放了线套 14将蓝牙天线与另外两根Wifi天线一起裹入软套.JPG(69.09 KB) 下载次数:1 2006-11-6 22:14 还好是活线套，否则也不知道怎么穿进去了 15装入蓝牙天线.JPG(54.21 KB) 下载次数:1 2006-11-6 22:15 原来就留好的位置，需要上两颗螺丝 16按导轨方向排好天线.JPG(81.05 KB) 下载次数:0 2006-11-6 22:15 17重新固定屏盖.JPG(92.12 KB) 下载次数:0 2006-11-6 22:15 18插好屏幕连接口并重新固定.JPG(90.02 KB) 下载次数:0 2006-11-6 22:17 19扣上蓝牙天线接头和modem电源线.JPG(70.98 KB) 下载次数:1 2006-11-6 22:17 20重新固定蓝牙和modem模块.JPG(88.33 KB) 下载次数:0 2006-11-6 22:17 21看一下固定后的3条天线和屏幕连接线.JPG(83.24 KB) 下载次数:1 2006-11-6 22:17 22整理好天线准备上盖.JPG(113.91 KB) 下载次数:1 2006-11-6 22:19 23撕掉外屏状态显示面板.JPG(36.69 KB) 下载次数:0 2006-11-6 22:19 24替换外屏状态显示面板.JPG(45.48 KB) 下载次数:0 2006-11-6 22:19 25撕掉内屏状态显示面板.JPG(67.44 KB) 下载次数:0 2006-11-6 22:19 26替换内屏状态显示面板.JPG(89.37 KB) 下载次数:2 2006-11-6 22:19 27装上各种螺丝并上盖片.JPG(69.52 KB) 下载次数:0 2006-11-6 22:19 28替换下来的各种配件.JPG(92.48 KB) 下载次数:0 2006-11-6 22:19
