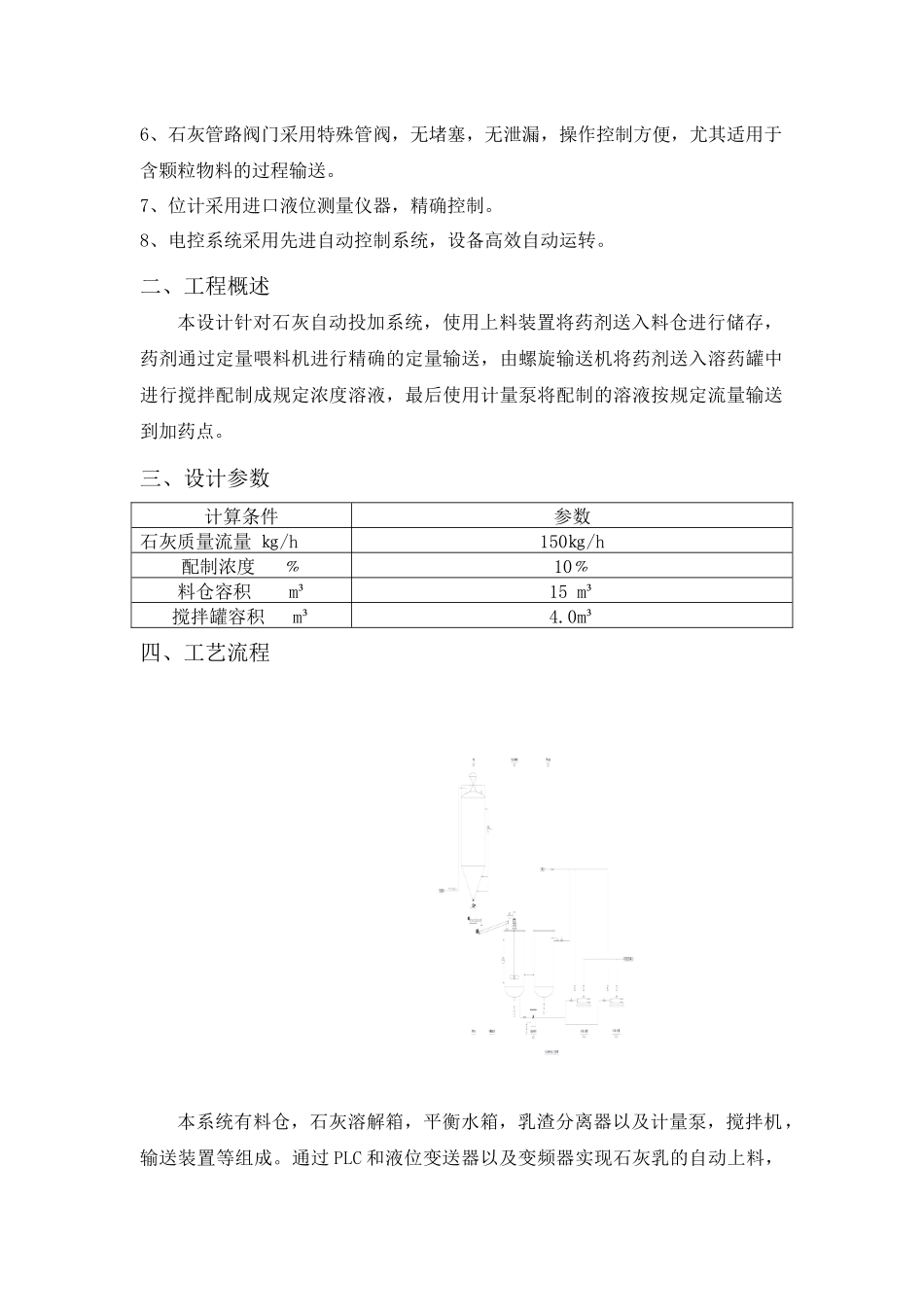

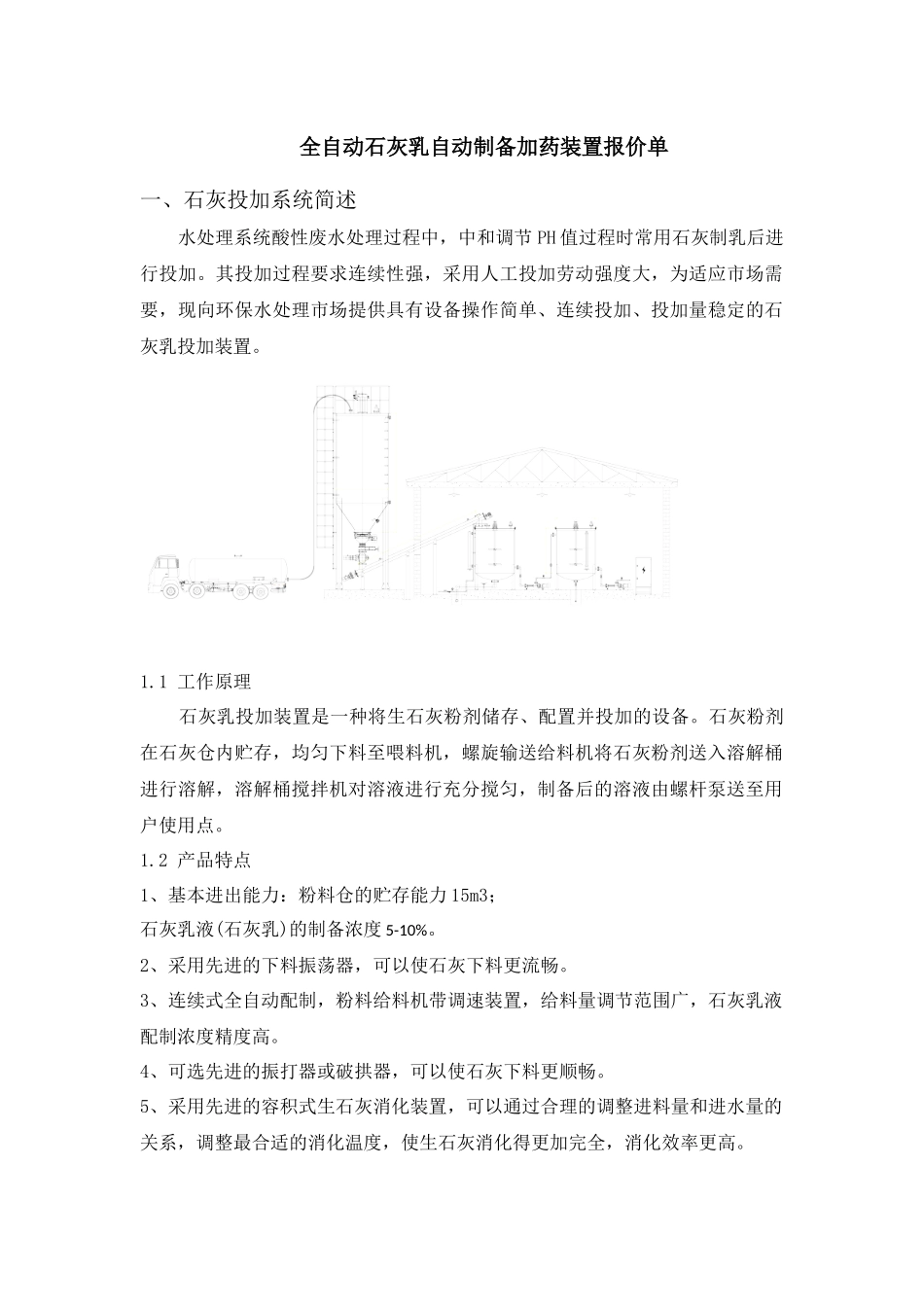

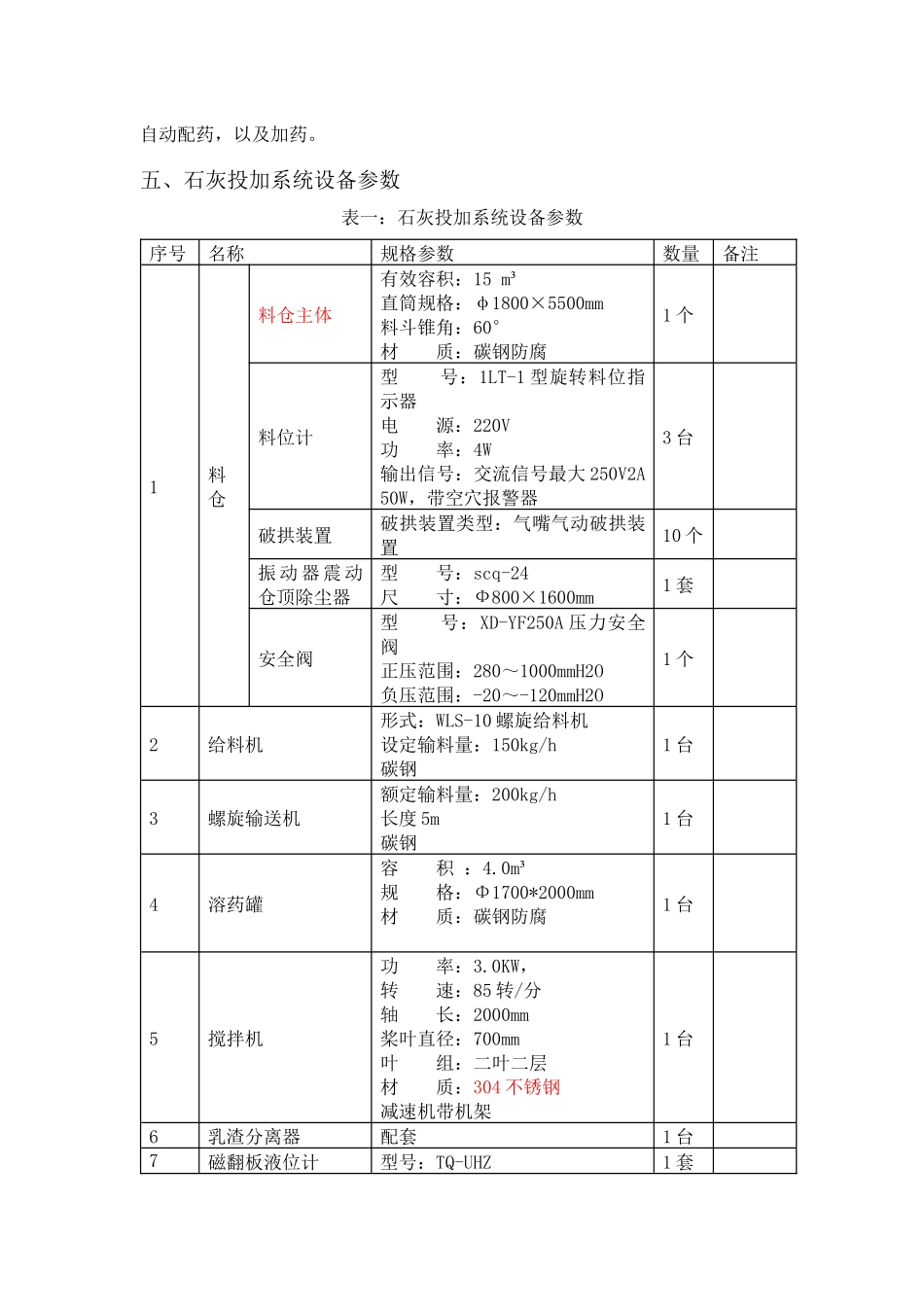

全自动石灰乳自动制备加药装置报价单 一、石灰投加系统简述 水处理系统酸性废水处理过程中，中和调节PH值过程时常用石灰制乳后进行投加。其投加过程要求连续性强，采用人工投加劳动强度大，为适应市场需要，现向环保水处理市场提供具有设备操作简单、连续投加、投加量稳定的石灰乳投加装置。 1.1 工作原理 石灰乳投加装置是一种将生石灰粉剂储存、配置并投加的设备。石灰粉剂在石灰仓内贮存，均匀下料至喂料机，螺旋输送给料机将石灰粉剂送入溶解桶进行溶解，溶解桶搅拌机对溶液进行充分搅匀，制备后的溶液由螺杆泵送至用户使用点。 1.2 产品特点 1、基本进出能力：粉料仓的贮存能力15m3； 石灰乳液(石灰乳)的制备浓度5-10%。 2、采用先进的下料振荡器，可以使石灰下料更流畅。 3、连续式全自动配制，粉料给料机带调速装置，给料量调节范围广，石灰乳液配制浓度精度高。 4、可选先进的振打器或破拱器，可以使石灰下料更顺畅。 5、采用先进的容积式生石灰消化装置，可以通过合理的调整进料量和进水量的关系，调整最合适的消化温度，使生石灰消化得更加完全，消化效率更高。 6、石灰管路阀门采用特殊管阀，无堵塞，无泄漏，操作控制方便，尤其适用于含颗粒物料的过程输送。 7、位计采用进口液位测量仪器，精确控制。 8、电控系统采用先进自动控制系统，设备高效自动运转。 二、工程概述 本设计针对石灰自动投加系统，使用上料装置将药剂送入料仓进行储存，药剂通过定量喂料机进行精确的定量输送，由螺旋输送机将药剂送入溶药罐中进行搅拌配制成规定浓度溶液，最后使用计量泵将配制的溶液按规定流量输送到加药点。 三、设计参数 计算条件 参数 石灰质量流量 ㎏/h 150㎏/h 配制浓度 ﹪ 10﹪ 料仓容积 m³ 15 m³ 搅拌罐容积 m³ 4.0m³ 四、 工艺流程 本系统有料仓，石灰溶解箱，平衡水箱，乳渣分离器以及计量泵，搅拌机，输送装置等组成。通过PLC和液位变送器以及变频器实现石灰乳的自动上料，自动配药，以及加药。 五、石灰投加系统设备参数 表一：石灰投加系统设备参数 序号 名称 规格参数 数量 备注 1 料仓 料仓主体 有效容积：15 m³ 直筒规格：φ1800×5500mm 料斗锥角：60° 材 质：碳钢防腐 1个 料位计 型 号：1LT-1型旋转料位指示器 电 源：220V 功 率：4W 输出信号：交流信号最大250V2A50W，带空穴报警器 3台 破拱装置 破拱装置类型：气嘴气动破拱装置 10个 振动器震动仓顶除尘器 型 号：scq-24 尺 寸：Ф800×1600mm 1套 安全阀 型 号：XD-YF250A压力安全阀 正压范围：280～1000mmH2O 负压范围：-20～-120mmH2O 1个 2 给料机 形式：WLS-10螺旋给料机 设定输料量：150kg/h 碳钢 1台 3 螺旋输送机 额定输料量：200kg/h 长度5m 碳钢 1台 4 溶药罐 容 积 ：4.0m³ 规 格：Φ1700*2000mm 材 质：碳钢防腐 1台 5 搅拌机 功 率：3.0KW， 转 速：85转/分 轴 长：2000mm 桨叶直径：700mm 叶 组：二叶二层 材 质：304不锈钢 减速机带机架 1台 6 乳渣分离器 配套 1台 7 磁翻板液位计 型号：TQ-UHZ 量程：1800.0mm 连接方式：法兰 材质：304不锈钢 1套 8 石灰乳螺杆泵 流量：2.0m³/h 功率：1.5kw 扬程：60m 进出口口径：32/25mm 2台 9 管路冲洗阀门 规格：DN50手动球阀 配套 10 电气控制系统 采用PLC及触摸屏控制系统，采用变频器控制喂量，接收外界信号控制变频控制计量泵投加量 1套 11 电线电缆 国标设备周围一米 1套 12 管件及其附件 国标，材质为UPVC 设备周围一米 1套 六、外界接口及辅助配套设施 表二：辅助配套设施参数 序号 设备名称 规格 数量 备注 1 自来水管道 DN25 接点：设备外围1.0m 配套 2 设备基础 蒸发设备水泥基座 占面积约： 6.0m×2.5m(长×宽） 1套 3 电源总进线 设备外围1.0m 配套 4 气源 设备外围1.0m 配套 七、系统报价 设备报价！！！！万元/套（大写：壹拾陆万叁仟元整 ） 说明1：本报价包括“表一”全部工作内容,并包含设备供应、指导安装、系统调试及人员培训费，并包含运输费。 说明2：本报价不含“表二”辅助设施。 说明3：由于近期原材料价格波动较大，本报价的有效期为30天。 邯郸海天环保 15176094928
