住宅工程质量通病防治技术措施二十条.doc

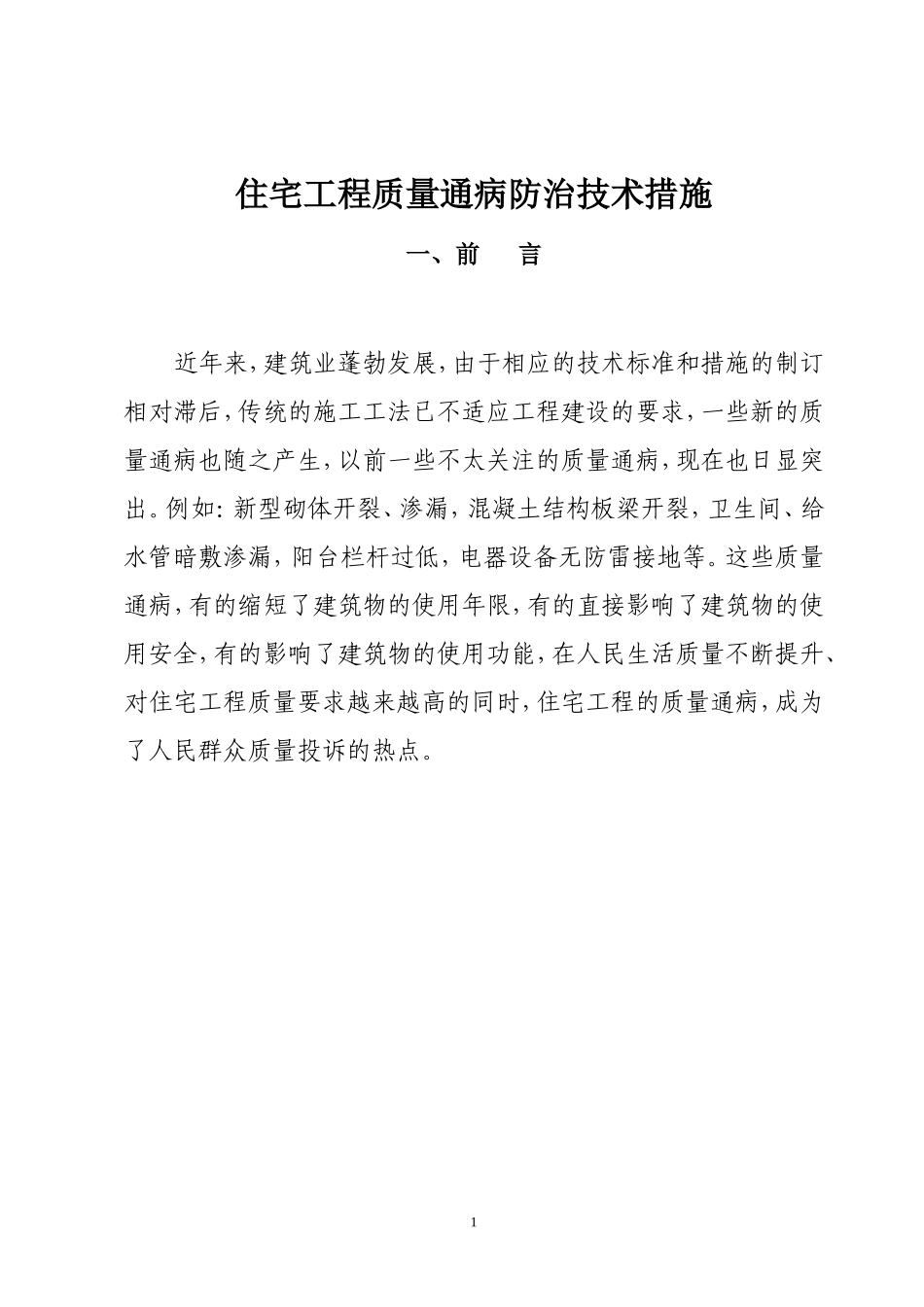

住宅工程质量通病防治技术措施 一、前 言 近年来，建筑业蓬勃发展，由于相应的技术标准和措施的制订相对滞后，传统的施工工法已不适应工程建设的要求，一些新的质量通病也随之产生，以前一些不太关注的质量通病，现在也日显突出。例如：新型砌体开裂、渗漏，混凝土结构板梁开裂，卫生间、给水管暗敷渗漏，阳台栏杆过低，电器设备无防雷接地等。这些质量通病，有的缩短了建筑物的使用年限，有的直接影响了建筑物的使用安全，有的影响了建筑物的使用功能，在人民生活质量不断提升、对住宅工程质量要求越来越高的同时，住宅工程的质量通病，成为了人民群众质量投诉的热点。 住宅工程质量通病防治技术措施 条 号 通病 现象 部位或 项目 技术措施 1 渗漏 外墙 1.1当外墙采用空心砖或加气混凝土等新型墙体材料时，应按DBJ15-9-97要求全面挂金属网。 1.2支承在悬臂梁和悬臂板上的墙体，应按图1.1a和图1.1b所示设置钢筋混凝土抗裂柱。 图1.1a 图1.1b 条 号 通病 现象 部位或 项目 技术措施 1 渗漏 外墙 1.3当外墙设置通长窗时，窗下应设钢筋混凝土压顶，压顶配筋见图1.2；压顶下应设置抗裂柱，间距不大于3m，抗裂柱内配不小于4ф12纵筋及ф6@200箍筋；压顶和抗裂柱纵筋搭接、锚固长度不小于500mm。拉结筋设置应符合抗震要求。 图1.2 1.4混凝土结构在找平层施工前应凿毛或甩浆，混凝土结构及砌体结构在找平层施工前应充分淋水湿润。 条 号 通病 现象 部位或 项目 技术措施 1 渗漏 外墙 1.5外墙从基体表面开始至饰面层应留分隔缝，间隔宜为3×3m，可预留或后切，金属网、找平层、防水层、饰面层应在相同位置留缝，缝宽不宜大于10mm，也不宜小于5mm，切缝后宜采用空气压缩机具吹除缝内粉沫，嵌填高弹性耐侯胶。 1.6找平层水泥砂浆宜掺防水剂、抗裂剂、减水剂等外加剂。 1.7找平层每层抹灰厚度不大于10mm，抹灰厚度≥35mm时应有挂网等防裂防空鼓措施。 1.8防水层宜用聚合物水泥砂浆。 1.9当建筑长度超过规范设缝要求（以下简称超长建筑）时，设计及施工应制订专门的抗裂措施，外墙面宜采用高弹性涂料。 2 漏裂 屋面 2.1砌体女儿墙，砌体强度等级应大于Mu10，砂浆强度等级不低于M10，应按图1.1a要求设置钢筋混凝土构造柱、按图1.2要求设置钢筋混凝土压顶。 2.2天沟或女儿墙应按DBJ15-19-97规定留设溢水孔。 2.3屋面工程宜采用图2.1防水保温隔热构造；宜采用现场发泡的硬泡聚氨酯、聚苯乙烯板等导热系数λ≤0.05w/(m.k)的高效保温隔热材料；不宜采用水泥膨胀珍珠岩、水泥膨胀蛭石等水溶性保温隔热材料；架空隔热层净高宜大于180mm，屋面宽度大于10m时应设通风层脊；架空层至女儿墙边宽度不小于250mm，也不大于300mm；当未设保温层时，架空隔热层仅适用于长度不大于35m的建筑；当建筑长度超过规范设缝要求时应增强屋面保温隔热功能，不得采用无保温隔热设施、或未设保温层且架空层净高小于180mm的屋面构造。 条 号 通病 现象 部位或 项目 技术措施 2 漏裂 屋面 图2.1无架空隔热层屋面泛水收口及分隔缝做法 图2.2设架空隔热层屋面泛水收口及分隔缝做法 注： （1）①高弹性防水油膏嵌缝10×20；②泛水收口处设金属网;③固定金属网螺丝（或铁钉）@500;④砌体女儿墙与砼交接处设金属网；⑤女儿墙内侧及压顶每隔3m设10mm分隔缝，嵌填密封材料； 条 号 通病 现象 部位或 项目 技术措施 2 漏裂 屋面 （2）图2.1中，当采用现场发泡的硬泡聚氨酯时，其面上可不做找平层和柔性防水层； （3）采用C20细石混凝土时，内配ф4@100双向钢筋网，钢筋在分隔缝处切断。 3 积水 及 渗漏 排水口 屋面、露台地漏汇水区直径宜≥500mm，坡度宜≥5%，如图3.1和图3.2所示： 图3.1 图3.2 条 号 通病 现象 部位或 项目 技术措施 4 渗漏 门窗 4.1推拉窗扇应设限位装 置。 4.2外窗下框宜有泄水结 构， 如无时应做如下处 理： （1） 推拉窗：导轨在靠 两边框处铣8mm宽的泄水 口； （2） 平开窗：在靠框中 挺位置 每个扇洞铣一个 8mm宽的泄水口。 4.3铝合金窗外周边留宽 5mm深8mm槽，防水胶嵌 缝。 4.4安装所用的螺丝应为 铜螺丝或不锈钢螺丝， 图4 钉口应做好防渗处理。 4.5每条窗边框与墙体的连接固定点不得少于2处，间距不得>0.5m，边框端部的第一固定点距端部的距离≤0.2m。 4.6窗高≥2m或面积≥6m2的窗框宜固定在混凝土或其它可靠构件上。 4.7铝合金门窗框安装前，应撕去水泥砂浆接触处的包装纸并涂刷聚氨酯清漆等保护剂。门窗框与墙体安装缝隙宜用防水砂浆或聚合物水泥砂浆嵌填饱满，必要时也可采用注浆工艺，不得使用混合砂浆嵌缝。 条 号 通病 现象 部位或 项目 技术措施 5 使用安全 安全 玻璃 5.1玻璃：在人流出入较多，可能产生拥挤和儿童集中的公共场所的门和落地窗，必须采用钢化玻璃或夹层玻璃等安全玻璃。 5.2层数≥7层时，应采用安全玻璃。 5.3无室外阳台的外窗台距室内地面高度小于0.9m时，必须采用安全玻璃并采取可靠的防护措施，窗台高度小于0.6m的窗，其计算高度应从窗台面开始计算。 5.4单块玻璃大于1.5m2时应采用安全玻璃。 6 使用安全 栏板、栏杆、 扶手 6.1阳台、外廊、室内回廊、内天井及上人屋面临空处防护栏杆高度h应符合下列规定： 多层和低层建筑物：h≥1.05m ; 高层建筑：1.10m<h≤1.20m。 中小学建筑：h≥1.1m。 托儿所、幼儿园建筑：h≥1.2m。 注：以上高度指施工完成后的净高度，起算面从阳台地面算起。 6.2栏板和栏杆应以坚固、耐用的材料制作，并能承受规范规定的水平荷载。 6.3阳台栏板和栏杆与外墙交接处应用聚合物水泥砂浆嵌填处理。 6.4栏板或栏杆距楼面或屋面0.1m高度范围内不应留空。 6.5住宅和有儿童经常使用的建筑，其栏杆垂直杆件间的净距不应大于0.11m，栏杆应采用不易攀登的构造。 6.6楼梯扶手高度h应符合下列规定： （1）住宅室内楼梯扶手h≥0.9m，当水平段栏杆长度大于0.5m时，其扶手高度h≥1.05m； （2）中小学室外楼梯扶手h≥1.1m； 条 号 通病 现象 部位或 项目 技术措施 6 使用安全 栏板、栏杆、 扶手 （3）其它建筑室外楼梯扶手h≥1.05m； （4）其它建筑室内楼梯扶手h≥0.9m； （注：以上高度均指施工完成后的净高度，自踏步前缘线量起） 6.7住宅和有儿童经常使用的楼梯，垂直杆件间的净距不应大于0.11m，栏杆应采用不易攀登的构造；梯井净宽大于0.20m时，必须采取防儿童攀滑的措施。 7 裂缝 混凝土梁板 7.1楼板厚度不宜小于100mm；当埋设线管较密、或线管交叉时，板厚不宜小于120mm。建筑外转角处的室内角部板块和井式楼盖的角部板块，其板厚不宜小于120mm（见图7.1a、7.1b）。建筑物平面刚度突变处的楼板宜适当加厚。 图7.1.a 图7.1.b 7.2挑出阳台宜用梁式结构；当挑出长度L≥1.5m时，应采用梁式结构；当1.0m≤L<1.5m且需采用悬挑板时，其根部板厚不小于L/10且不小于120mm。 7.3板面钢筋的直径不宜小于10mm。受力钢筋的间距不大于200mm，分布钢筋的间距不大于300mm。 7.4单向板长跨方向底筋配筋量As≥1.5bh/1000，钢筋间距不宜大于200mm，直径不宜小于6mm。 7.5阳台悬挑板长度1.0m≤L<1.5m时，受力钢筋直径 条 号 通病 现象 部位或 项目 技术措施 7 裂缝 混凝土梁板 不宜小于12mm。 7.6建筑外转角处的室内角部板块和井式梁角部板块宜按图7.1a和7.1b配筋。 7.7在建筑平面刚度(或宽度)突变处，板底板面通长钢筋配筋量As≥3bh/1000。 7.8室外悬臂板跨度L≥400mm、长度大于3m时，应按图7.2所示配抗裂钢筋。 图7.2 7.9屋面板、露台板、厨房厕所板以及≤2m的多跨连续单向板均宜设置通长面筋。 7.10梁腹板高度hw≥450mm时，应在梁两侧面设置腰筋，每侧腰筋配筋率As>bhw/1000，间距不大于200mm,如图7.3所示。 图7.3 图7.4 7.11悬吊于梁下的外墙混凝土装饰板，不论整浇或后浇，均应设置足够的抗裂纵筋，限制裂缝宽度，如图7.4所示。 条 号 通病 现象 部位或 项目 技术措施 8 夹渣 蜂窝 模板 工程 柱、梁柱节点、混凝土墙以及梯板的模板安装均应在其根部预留100×100mm的垃圾出口孔，清洗垃圾后再予封孔，防止接口处出现夹渣现象。垃圾出口孔按下列要求留设： （1）柱、梁柱节点每根（处）留一个垃圾孔； （2）楼梯板每跑留一个垃圾孔； （3）混凝土墙每3m留一个垃圾孔。 9 施工 质量 钢筋 工程 9.1梁二排钢筋固定应符合下列要求： 图9.1a 图9.1b （1）一、二排纵筋之间的净距不小于25mm和一排纵筋直径的较大者。如箍筋弯勾阻挡二排纵筋位置，应按如图9.1a、 9.1b或图9.2b处理。 （2）分隔筋直径不小于25mm和纵筋直径的较大者，一、二排纵筋与分隔筋三者必须靠紧,用粗铁丝绑扎。 （3）梁面第一分隔筋距支座0.5m处设置，以后每增加3m设一处，同一面纵筋每跨不少于2处； （4）梁底第一分隔筋距支座1.5m处设置，以后每增加3m设一处，每跨不少于2处； 9.2箍筋 框架梁、柱箍筋应符合下列要求： 条 号 通病 现象 部位或 项目 技术措施 9 施工 质量 钢筋 工程 （1）框架梁、柱箍筋应按图9.2a制作；当梁、柱纵筋较密，无法按图9.2a制作时，应做成焊接封闭环式箍筋(如图9.2b或规范的焊接工艺)，不得焊伤箍筋。 图9.2a 图9.2b （2）梁柱节点箍筋必须按图9.2a或焊接封闭环式箍筋制作，并按设计要求的间距加密箍筋。当现场安装有困难时，可在柱每侧设置不少于1根ф12钢筋段与节点箍筋点焊制成钢筋笼，随绑扎后的梁筋一齐下沉至设计位置，如图9.2c、图9.2d。 图9.2c 图9.2d 9.3垫卡、垫块及钢筋保护层 9.3.1垫卡及垫块：禁止使用碎石做梁、板、基础等钢筋保护层的垫块。梁、板、柱、墙、基础的钢筋保护层宜优先选用塑料垫卡；当采用砂浆垫块时，
