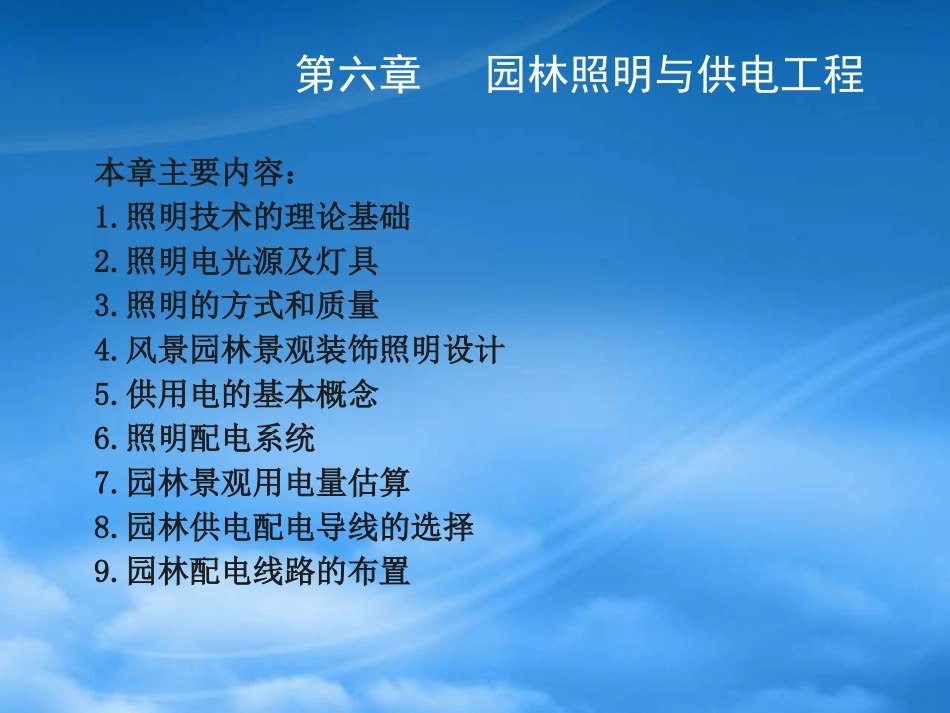

第六章 园林照明与供电工程 本章主要内容：本章主要内容：1.1.照明技术的理论基础照明技术的理论基础 2.2.照明电光源及灯具照明电光源及灯具 3.3.照明的方式和质量照明的方式和质量 4.4.风景园林景观装饰照明设计风景园林景观装饰照明设计 5.5.供用电的基本概念供用电的基本概念 6.6.照明配电系统照明配电系统 7.7.园林景观用电量估算园林景观用电量估算 8.8.园林供电配电导线的选择园林供电配电导线的选择 9.9.园林配电线路的布置园林配电线路的布置 第一节第一节.风景园林照明设计风景园林照明设计 光源与照明常用术语 1 新型电光源主要特性 2 园林照明光源及灯具选择 3 照明的方式和质量 4 光源与照明常用术语光源与照明常用术语 光的波长 人眼可见光波长范围是380nm780nm.380nm为紫外线，780nm为红外线。发光物体的颜色有其所发光所含的波长而定。光通量 光源单位时间内辐射能量的大小，即光源发出光的量叫光通量（），单位为流明lm.发光效率 光源发出的总光通量与灯的功率之比，即单位功率的光通量，单位为lm/w.如白炽灯的发光效率为7.1-17lm,荧光灯为25-67lm.光源与照明常用术语 照度 被照射面单位面积接受光通量的密度。照度E=光通量/面积A,照度单位是lx。1 lx=1lm/m2.色温 显色性 光源对物体的显色能力称为显色性，用显色指数Ra表示。将白昼自然光的显色指数定义为100，指数越高，颜色失真越少。常见光源的显色指数将表6-1.光源发光的色度与黑体在某一温度下所发光的色度 完全相同时，此时黑体的温度就是该光源的色温。黑体温度与光色对照表 800k-红；3000k-黄白；4000k-白；5000k-冷白；8000k-蓝白。常见光源的显色指数 光源的色调 不同颜色的光照射同一物体上，在人的视觉上会产生不同的效果。红不同颜色的光照射同一物体上，在人的视觉上会产生不同的效果。红、橙、黄给人以温暖的感觉，称为暖色，蓝、青、绿、紫色则给人以、橙、黄给人以温暖的感觉，称为暖色，蓝、青、绿、紫色则给人以寒冷的感觉，称为冷色。寒冷的感觉，称为冷色。光的颜色可直接影响人们的情绪光的颜色可直接影响人们的情绪喜怒哀乐，光的这种特性叫色调喜怒哀乐，光的这种特性叫色调。光源色调的运用：光源色调的运用：1.1.暖色是前进色，使人感觉距离变近；冷色是后退色，使人感觉距离暖色是前进色，使人感觉距离变近；冷色是后退色，使人感觉距离变大。变大。2.2.暖色里的明色有柔软感，冷色里的明色有光滑感；暖色的物体感觉暖色里的明色有柔软感，冷色里的明色有光滑感；暖色的物体感觉密度大、坚固，冷色则看起来轻一些。密度大、坚固，冷色则看起来轻一些。3.3.同一色调中，暗色感觉重些，明色好似轻些。在狭窄空间里宜选用同一色调中，暗色感觉重些，明色好似轻些。在狭窄空间里宜选用冷色里的明色，易造成宽敞、明亮的感觉。冷色里的明色，易造成宽敞、明亮的感觉。4.4.一般红色、橙色有兴奋作用，蓝色、绿色有安静作用，紫色有抑制一般红色、橙色有兴奋作用，蓝色、绿色有安静作用，紫色有抑制作用。作用。5.5.色温在色温在3300k3300k以下，稳重气氛；以下，稳重气氛；30003000-5000k,5000k,爽快气氛，爽快气氛，5000k5000k以上有以上有冷的气氛。冷的气氛。园林景观照明的电光源分类 汞灯 新型电光源 我们把除白炽灯和高压水银灯我们把除白炽灯和高压水银灯之外的高效节能、显色性能好之外的高效节能、显色性能好的新型光源称为新型电光源，的新型光源称为新型电光源，主要有主要有 1.1.紧凑型荧光灯紧凑型荧光灯 2.2.高显色钠灯高显色钠灯 3.3.金属卤钨灯金属卤钨灯 4.4.氙气灯氙气灯 5.5.无极灯无极灯 6.6.LEDLED灯灯 7.7.光纤灯光纤灯 紧凑型荧光灯 紧凑型荧光灯紧凑型荧光灯(CFL)(CFL)简称为简称为节能灯节能灯，是普通，是普通百姓家喻户晓的节能产品，特别是配有百姓家喻户晓的节能产品，特别是配有电电子镇流器子镇流器和选用和选用E27E27螺口灯头的一体化型产螺口灯头的一体化型产品，这类产品而且公认它为目前取代白炽品，这类产品而且公认它为目前取代白炽灯唯一适宜光源。灯唯一适宜光源。9W9W-15W15W的节能灯已完全的节能灯已完全可适宜家庭照明所用，可适宜家庭照明所用，18W18W以上紧凑型荧光以上紧凑型荧光灯可以直接取代灯可以直接取代100W100W以上的白炽灯，现还以上的白炽灯，现还有有85 W85 W和和150 W150 W大功率紧凑型荧光灯产品的大功率紧凑型荧光灯产品的出现，可部分取代出现，可部分取代HIDHID氙气灯光源的使用。氙气灯光源的使用。显色指数显色指数Ra80.Ra80.高显色钠灯 高压钠灯使用时发出金白色光，具有发光效率高、耗电少、寿命长、透雾能力强和不诱虫等优点。广泛应用于道路、高速公路、机场、码头、车站、广场、街道交汇处、工矿企业、公园、庭院照明及植物栽培。发光谱偏黄，显色指数RaRa20-30 高显色高压钠灯主要应用于体育馆、展览厅、娱乐场、百货商店和宾馆等场所照明。金属卤钨灯 金属卤化物灯有两种，一种是石英金卤灯，另一种是陶瓷金卤灯。金卤灯是目前世界上最优秀的电光源之一，它具有高光效(65140lm/w)，长寿命(500020000h)，显色性好(Ra6595)结构紧凑、性能稳定等特点。它兼有荧光灯、高压汞灯、高压钠灯的优点、克服了这些灯的缺陷，金卤灯汇集了气体放电光源的主要优点，用途越来越广。可用于投影仪，放电影。另有低压卤钨灯用于园林室外照明。氙气灯 氙气灯，也叫HID气体放电灯。是用包裹在石英管内的高压氙气替代传统的钨丝，提供更高色温、更聚集的照明。由于氙灯是采用高压电流激活氙气而形成的一束电弧光，可在两电极之间持续放电发光。氙气灯的色温从3000K到12000K,其中6000K的色温与太阳光相似，但含较多的绿色与蓝色成份，因此呈现蓝白色光。氙气灯发射的光通量是卤素灯的2倍以上，同时电能转化为光能的效率也比卤素灯提高70%以上，所以氙气灯具有比较高的能量密度和光照强度。常用于投影仪和汽车前灯。无极灯 无极灯是高频等离子体放电无极灯的简称，是一种代表照明技术高光效、长寿命、高显色性未来发展方向的新型光源。无极灯由高频发生器、耦合器和灯泡三部分组成。它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体电离，形成等离子体。等离子受激原子返回基态时辐射出紫外线。灯泡内壁的荧光粉受到紫外线激发产生可见光。无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的元件，所以光源理论寿命长达6万10万小时，可以大大减少更换光源维护费用，特别适用于换灯困难或对安全要求及高的重要场所。特点特点 1、发光效率高，高频无极灯70Lm/W，低频无极灯75Lm/W。2、显色指数达80以上，被照物颜色不失真。3、宽电压工作，工作频率高达2.45GHz，没有频闪效应。可快速启动。4、功率因数可高达0.95以上。无极灯应用 低频无极灯 LED灯 是一种能够将电能转化为可见光的半导体，上下两层装有电极，中间有导电材料，可以发光的材料在两电极的夹层中，光的颜色根据材料性质的不同而有所变化。LED的工作电压低，采用直流驱动方式，超低功耗（单管0.030.06W），电光功率转换接近100%，在相同照明效果下比传统光源节能80%以上。属于典型的绿色照明光源。光纤照明 光纤照明，透过光纤导体的传输，可以将光源传导到任意的区域里，是近年兴起的的高科技照明技术。光纤在照明里的应用方式，分成两种，一种是端点发光，另一种是体发光。端点发光的部分主要是由两种组件所组成：光投射主机以及光纤。投射主机包含了光源、反射罩以及滤色片。反射罩主要的目的在于增加光照的强度，而滤色片则可以进行色彩的演变，变换出不同的效果。体发光则是光纤本身就是发光体，会形成一个柔性的光条。霓虹灯 霓虹灯是一种低气压冷阴极辉光放电灯。它由灯管和高压变压器组成。灯管由玻管、电极室组成。玻管内充有工作气体，玻管内壁有的涂有荧光粉。霓虹灯是靠充入玻璃管内的低压惰性气体，在高压电场下冷阴极辉光放电而发光。霓虹灯的光色是由充入惰性气体的光谱特性决定：光管型霓虹灯充入氖气，霓虹灯发红色光；荧光型霓虹灯充入氩气及汞，霓虹灯发蓝色、黄色等光。随着LED技术进步，传统霓虹灯逐渐被LED所取代。风景园林照明灯具基本要求 1 投送光效率高，以直接照明效率最高 2 尽可能限制眩光，可采用灯罩和改变安装位置 4 安全可靠，防护等级符合标准要求 主要是安全、防尘、防水等 3 检修方便，灯具外观漂亮与园林环境相协调 风景园林常用灯具形式 水下灯 庭院灯 埋地灯 草坪灯 装饰带灯 园林景观照明园林景观照明 投光、泛光灯 园林照明灯具主要种类 地灯 草坪灯 插地射灯 光纤灯 地灯 泛光灯 庭院灯 水下彩灯 高杆广场灯 灯具的有效光效 照明方式 灯具应设在隐蔽处 用LED光带沿建筑轮廓敷设 投泛光照明 水景照明 轮廓照明 多用于强调雕塑、建筑立面、乔木照明 使重点建筑对象轮廓在夜景中突出显现 灯具设在水面以下 可突出被照物的某一特征，可突出被照物的某一特征，多为彩光，用于渲染喷泉姿态多为彩光，用于渲染喷泉姿态 景观照明方式景观照明方式 景观照明的质量要求 阴影控制 眩光限制 照明均匀度适当 照度合理达标 4、3、2、1、园林照明环境与光源选择 在需要正确分辨颜色的场所，要用显色指数高的光源在需要正确分辨颜色的场所，要用显色指数高的光源，如卤钨灯、氙灯、无极灯等。，如卤钨灯、氙灯、无极灯等。重点区域对辨别颜色要求高的场所宜选用氙灯、卤钨重点区域对辨别颜色要求高的场所宜选用氙灯、卤钨灯、三基色节能荧光灯。灯、三基色节能荧光灯。附属建筑和边缘区域的园路等，宜选用高压钠灯或紧附属建筑和边缘区域的园路等，宜选用高压钠灯或紧凑型荧光灯。凑型荧光灯。需频繁开关灯的场所宜选用白炽灯或低压卤钨灯。需频繁开关灯的场所宜选用白炽灯或低压卤钨灯。中心广场，立交桥、主要出入口场地等需大面积照明中心广场，立交桥、主要出入口场地等需大面积照明的场所可采用高杆氙灯或金属卤化物灯。的场所可采用高杆氙灯或金属卤化物灯。道路照明一般用高压钠灯。道路照明一般用高压钠灯。震动大的场所宜选用金属卤化物灯或高压钠灯。震动大的场所宜选用金属卤化物灯或高压钠灯。公园绿地照明的几种方法 1 1、树木照明：、树木照明：可采用侧面投光照亮整个树冠；可采用侧面投光照亮整个树冠；可在树冠下面向上投光照亮树冠局部；可在树冠下面向上投光照亮树冠局部；在树冠上布置在树冠上布置多串LED星星灯，将树枝绕上，再通过控制器闪动，就变成了一些七彩闪动的LED圣诞树灯了。2、建筑小品照明 泛光照明泛光照明 建筑立面的泛光照明就是用投光（泛光）灯按设计计建筑立面的泛光照明就是用投光（泛光）灯按设计计算的一定角度直接照射建筑物立面，重塑建筑物的夜间的形象。其算的一定角度直接照射建筑物立面，重塑建筑物的夜间的形象。其效果不仅能显现建筑物的全貌，而且能将建筑物的造型，立体感，效果不仅能显现建筑物的全貌，而且能将建筑物的造型，立体感，饰石材料和材料质感，乃至装饰细部处理都能有效地表现出来。饰石材料和材料质感，乃至装饰细部处理都能有效地表现出来。建筑轮廓照明建筑轮廓照明 就是用线光源就是用线光源(串灯、霓虹灯、美耐灯、导光管、串灯、霓虹灯、美耐灯、导光管、LED光条、通体发光光纤等光条、通体发光光纤等)直接勾画建筑轮廓。用窄光束光照射建直接勾画建筑轮廓。用窄光束光照射建筑物边缘也可起到勾勒轮廓的作用。筑物边缘也可起到勾勒轮廓的作用。3、水景照明 水景的形式很多，有水面开阔，碧波荡漾的大湖水景，也有溪涧、喷泉、瀑布和水泥池等水景。水面的夜景照明方法主要是利用水面造景实景和岸边树木及栏杆的照明在水面形成倒影。倒影与实景，相互对照，衬托、正反相映，加上倒影的动态效果，美不胜收。对于喷泉，瀑布可利用水下照明，将相同或不同颜色的水下灯，按一定图案排列
