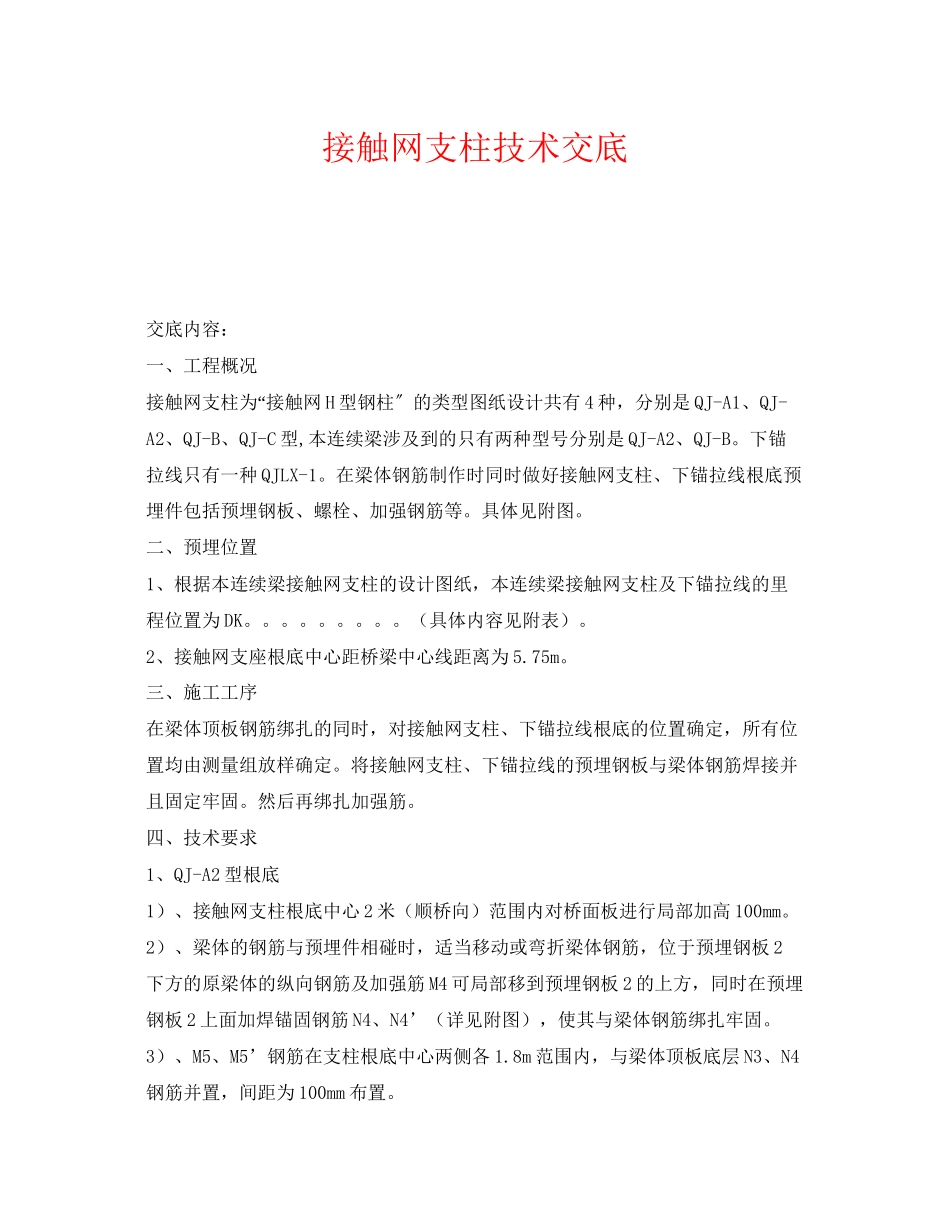

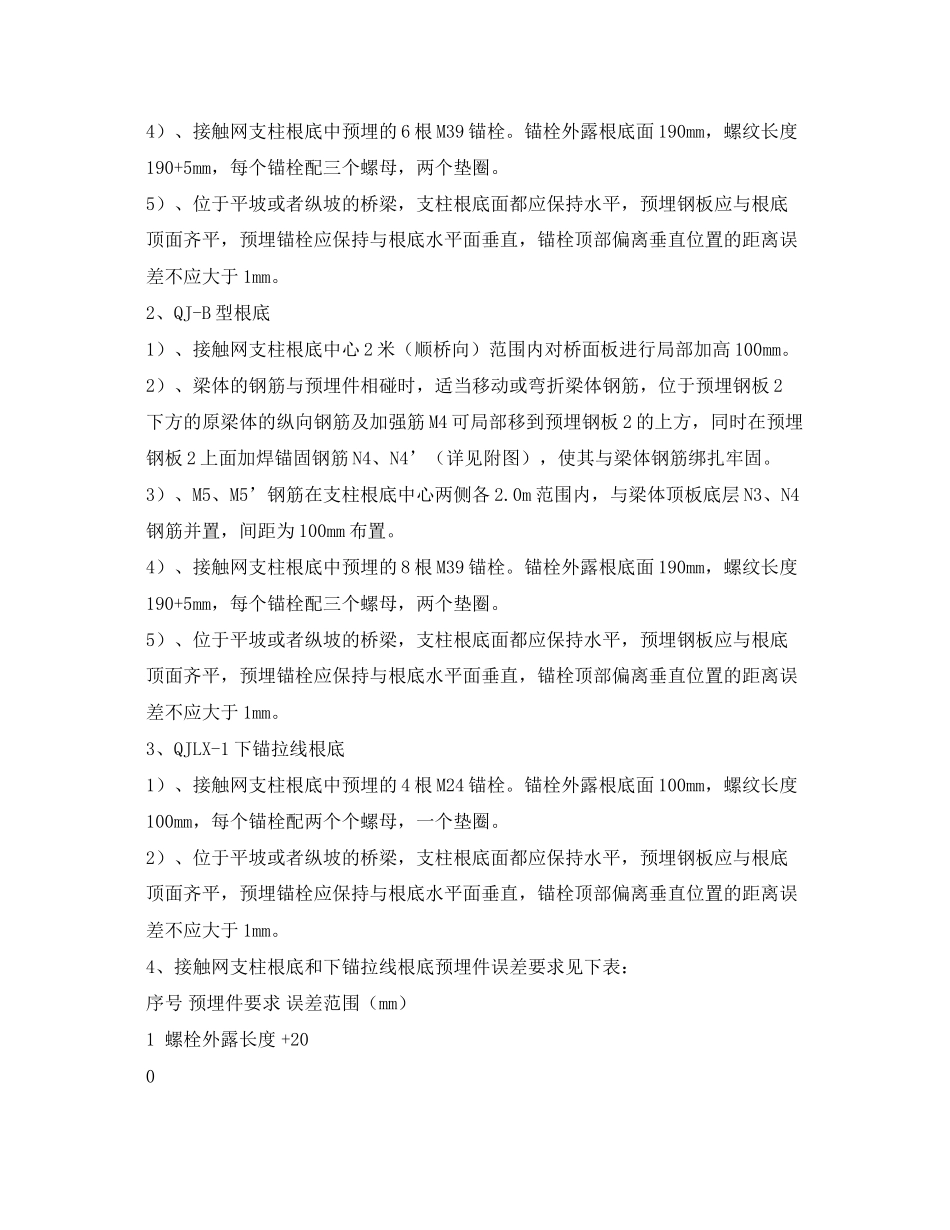

接触网支柱技术交底 交底内容： 一、工程概况 接触网支柱为“接触网H型钢柱〞的类型图纸设计共有4种，分别是QJ-A1、QJ-A2、QJ-B、QJ-C型,本连续梁涉及到的只有两种型号分别是QJ-A2、QJ-B。下锚拉线只有一种QJLX-1。在梁体钢筋制作时同时做好接触网支柱、下锚拉线根底预埋件包括预埋钢板、螺栓、加强钢筋等。具体见附图。 二、预埋位置 1、根据本连续梁接触网支柱的设计图纸，本连续梁接触网支柱及下锚拉线的里程位置为DK。。。。。。。。。（具体内容见附表）。 2、接触网支座根底中心距桥梁中心线距离为5.75m。 三、施工工序 在梁体顶板钢筋绑扎的同时，对接触网支柱、下锚拉线根底的位置确定，所有位置均由测量组放样确定。将接触网支柱、下锚拉线的预埋钢板与梁体钢筋焊接并且固定牢固。然后再绑扎加强筋。 四、技术要求 1、QJ-A2型根底 1）、接触网支柱根底中心2米（顺桥向）范围内对桥面板进行局部加高100mm。 2）、梁体的钢筋与预埋件相碰时，适当移动或弯折梁体钢筋，位于预埋钢板2下方的原梁体的纵向钢筋及加强筋M4可局部移到预埋钢板2的上方，同时在预埋钢板2上面加焊锚固钢筋N4、N4’（详见附图），使其与梁体钢筋绑扎牢固。 3）、M5、M5’钢筋在支柱根底中心两侧各1.8m范围内，与梁体顶板底层N3、N4钢筋并置，间距为100mm布置。 4）、接触网支柱根底中预埋的6根M39锚栓。锚栓外露根底面190mm，螺纹长度190+5mm，每个锚栓配三个螺母，两个垫圈。 5）、位于平坡或者纵坡的桥梁，支柱根底面都应保持水平，预埋钢板应与根底顶面齐平，预埋锚栓应保持与根底水平面垂直，锚栓顶部偏离垂直位置的距离误差不应大于1mm。 2、QJ-B型根底 1）、接触网支柱根底中心2米（顺桥向）范围内对桥面板进行局部加高100mm。 2）、梁体的钢筋与预埋件相碰时，适当移动或弯折梁体钢筋，位于预埋钢板2下方的原梁体的纵向钢筋及加强筋M4可局部移到预埋钢板2的上方，同时在预埋钢板2上面加焊锚固钢筋N4、N4’（详见附图），使其与梁体钢筋绑扎牢固。 3）、M5、M5’钢筋在支柱根底中心两侧各2.0m范围内，与梁体顶板底层N3、N4钢筋并置，间距为100mm布置。 4）、接触网支柱根底中预埋的8根M39锚栓。锚栓外露根底面190mm，螺纹长度190+5mm，每个锚栓配三个螺母，两个垫圈。 5）、位于平坡或者纵坡的桥梁，支柱根底面都应保持水平，预埋钢板应与根底顶面齐平，预埋锚栓应保持与根底水平面垂直，锚栓顶部偏离垂直位置的距离误差不应大于1mm。 3、QJLX-1下锚拉线根底 1）、接触网支柱根底中预埋的4根M24锚栓。锚栓外露根底面100mm，螺纹长度100mm，每个锚栓配两个个螺母，一个垫圈。 2）、位于平坡或者纵坡的桥梁，支柱根底面都应保持水平，预埋钢板应与根底顶面齐平，预埋锚栓应保持与根底水平面垂直，锚栓顶部偏离垂直位置的距离误差不应大于1mm。 4、接触网支柱根底和下锚拉线根底预埋件误差要求见下表： 序号 预埋件要求 误差范围（mm） 1 螺栓外露长度 +20 0 2 螺栓相互间距 ±2 3 螺栓中心位置 ±2 4 螺栓埋深 +20 0 五、本卷须知 1、根据设计图纸接触网支柱根底、下锚拉线等预埋件在施工过程中必须采用工程部采购的厂制标准件，不准随意更换。 2、注意接触网支柱根底的型号、下锚拉线根底型号对应的预埋件都不同施工时要严格按照施工图纸要求来施工。 3、施工的每一道工序都要经现场技术人员的同意，任何人不得擅自更改。假设有遗漏请及时和技术人员沟通。 4、桥梁灌注砼前，必须由技术人员以及监理对预埋件的质量进行签认。 六、质量保证措施 1、对施工的每一道工序都要进行报检，在现场技术人员的同意前方可进行该道工序施工。 2、各施工作业来要严格按照工程部技术交底及现场技术人员的要求进行施工。 3、各施工队要按照工程要求，配置足够人力及机具，以满足施工进度需要。 七、平安环水保措施 1、要求所有进入施工现场的施工人员必须佩戴平安帽及其它劳保用品。 2、加强施工机械的日常保养的检查，禁止施工机械带病、带伤工作。严禁施工机械操作人员酒后操作施工机械，禁止穿拖鞋驾驶、疲劳驾驶。 3、施工场地的边缘设置警示标志，必要时派专人在施工现场旁站平安。进出施工现场的车辆分道行驶。 4、土建施工队爆破作业时，施工人员必须立即撤到平安区，做好现场防护工作。等爆破施工完成确定平安前方可回到场区施工。 5、施工现场平安管理人员要认真履行职责，时刻注意施工过程中可能出现的平安隐患，并及时提醒作业人员。 6、施工人员应服从现场管理人员的指挥，严格按照技术交底的要求施工。 7、施工前，应检查所有施工工具是否良好。 8、临时配电箱内线路连接要遵守施工用电平安规程要求。 交底单位或部门： 交底人： 复 核： 2023年2 月 12 日
