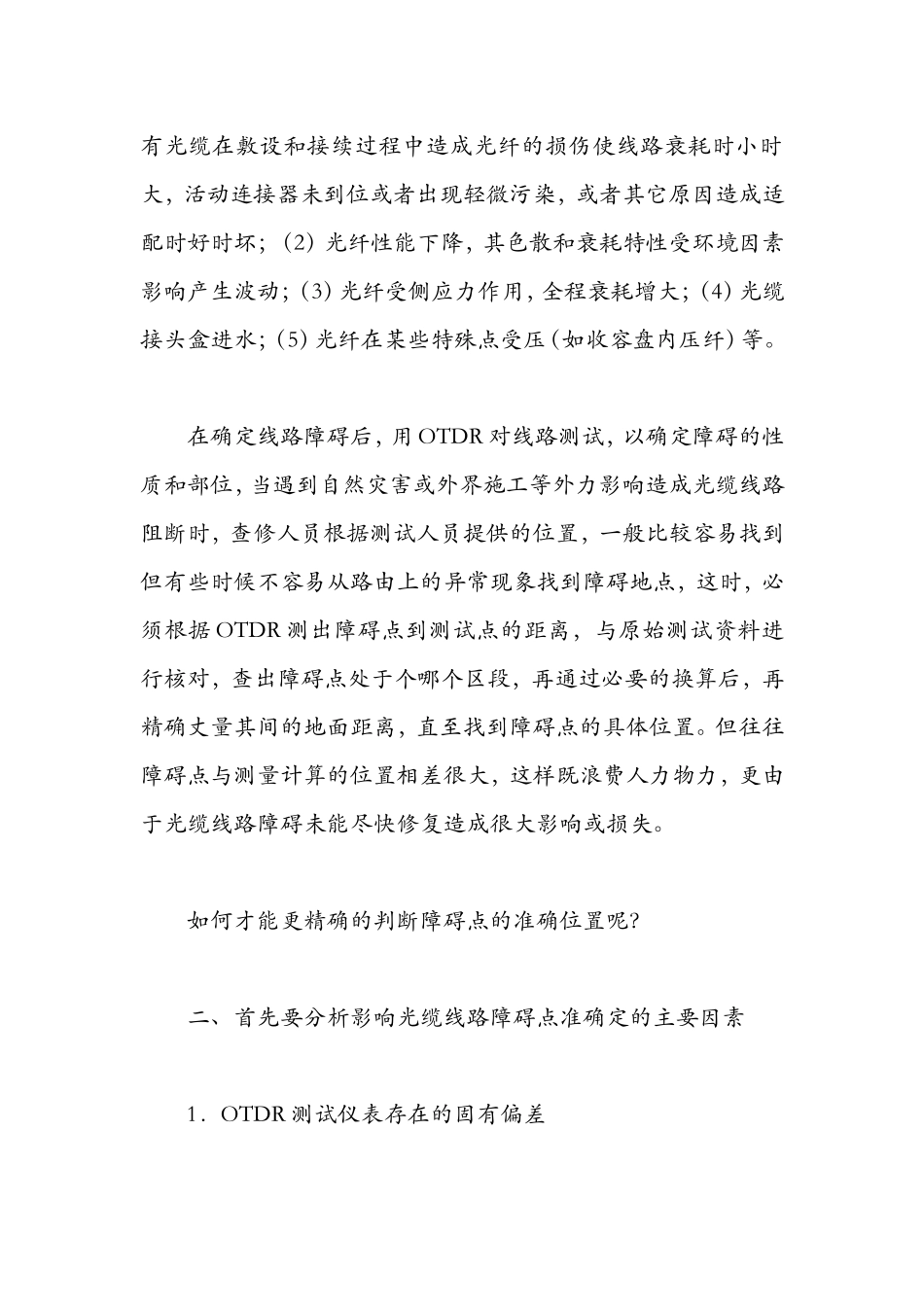

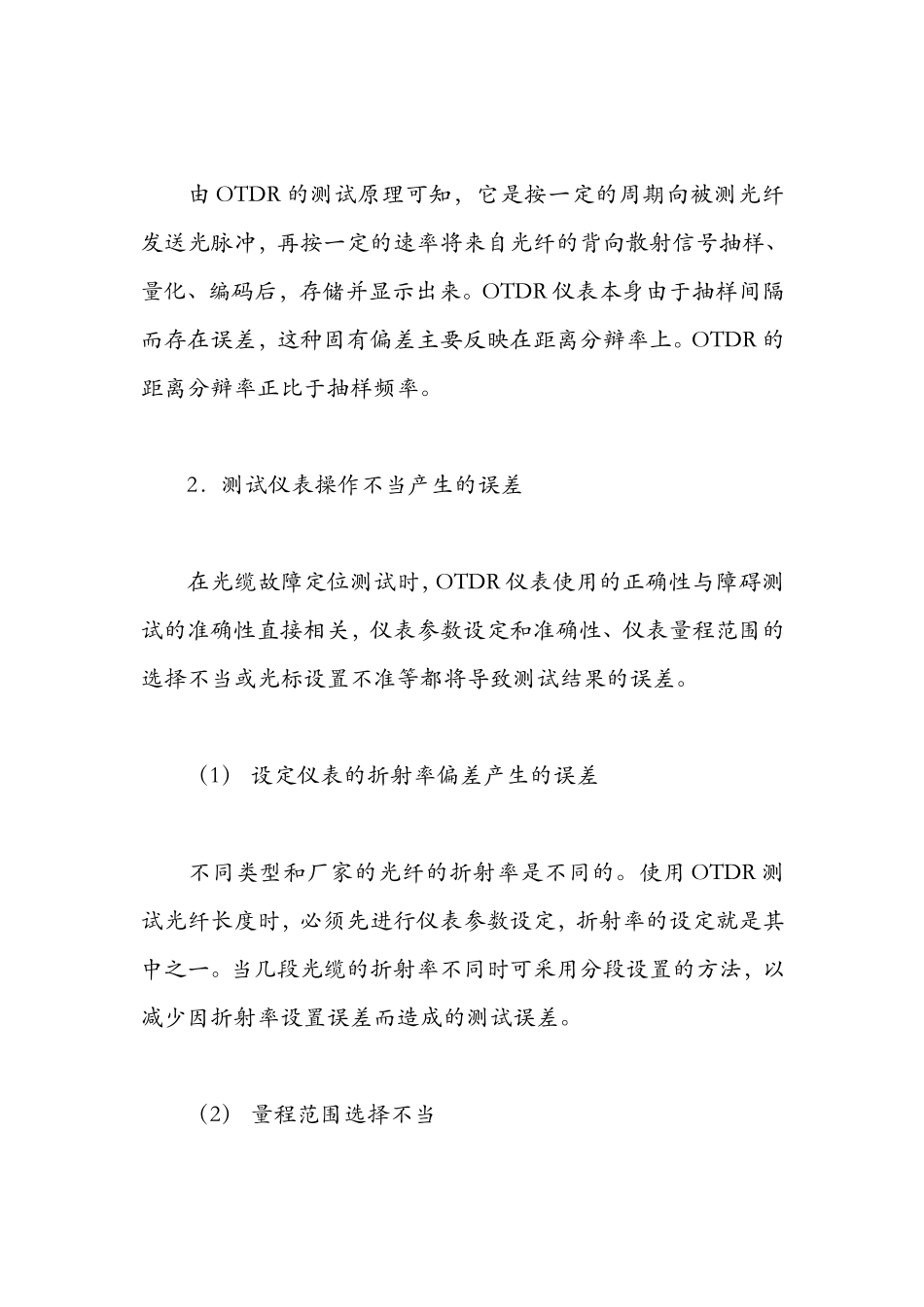

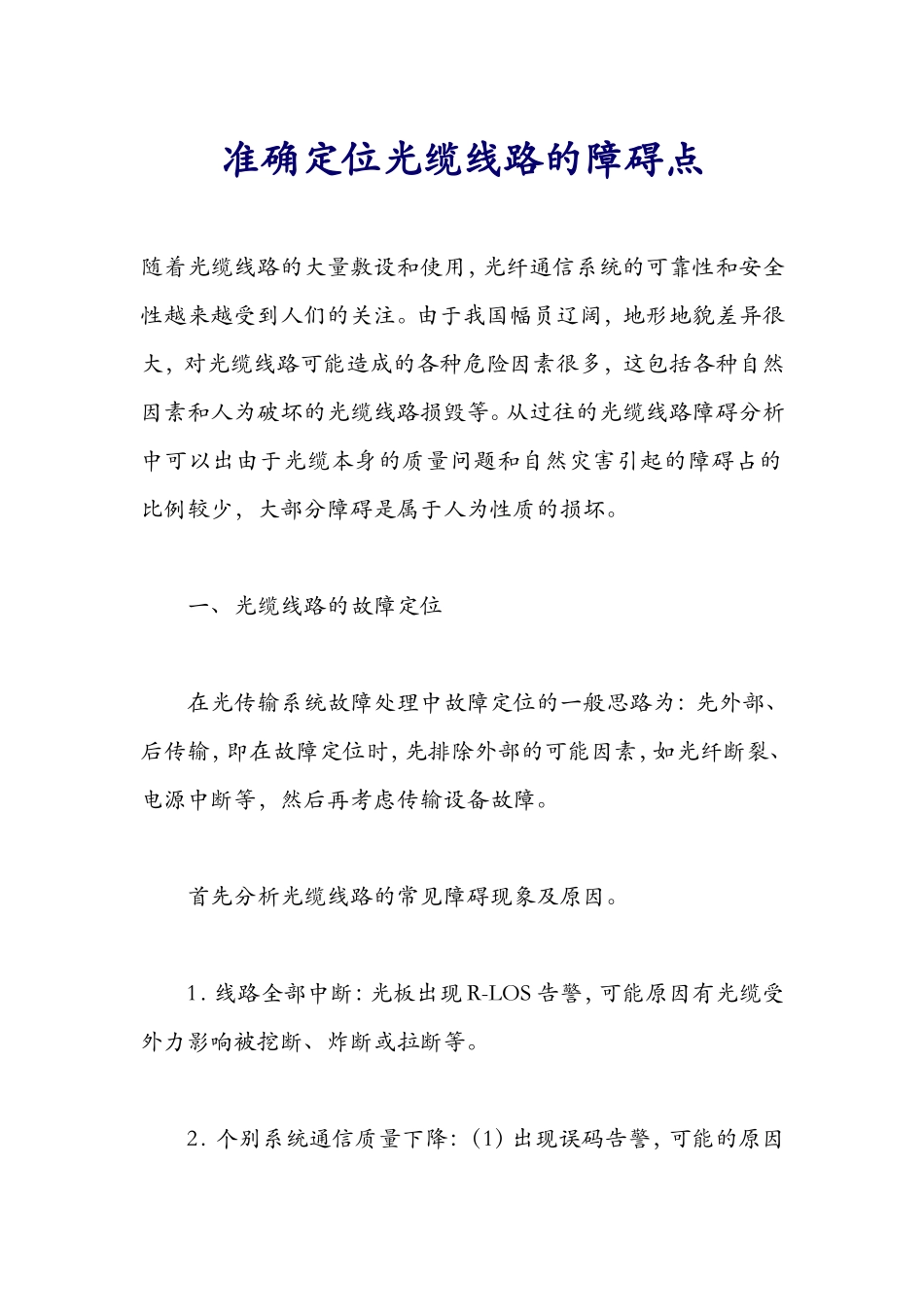

准确定位光缆线路的障碍点 随着光缆线路的大量敷设和使用，光纤通信系统的可靠性和安全性越来越受到人们的关注。由于我国幅员辽阔，地形地貌差异很大，对光缆线路可能造成的各种危险因素很多，这包括各种自然因素和人为破坏的光缆线路损毁等。从过往的光缆线路障碍分析中可以出由于光缆本身的质量问题和自然灾害引起的障碍占的比例较少，大部分障碍是属于人为性质的损坏。  　　一、光缆线路的故障定位  　　在光传输系统故障处理中故障定位的一般思路为：先外部、后传输，即在故障定位时，先排除外部的可能因素，如光纤断裂、电源中断等，然后再考虑传输设备故障。  　　首先分析光缆线路的常见障碍现象及原因。  　　1．线路全部中断：光板出现R-LOS告警，可能原因有光缆受外力影响被挖断、炸断或拉断等。  　　2．个别系统通信质量下降：（1）出现误码告警，可能的原因有光缆在敷设和接续过程中造成光纤的损伤使线路衰耗时小时大，活动连接器未到位或者出现轻微污染，或者其它原因造成适配时好时坏；（2）光纤性能下降，其色散和衰耗特性受环境因素影响产生波动；（3）光纤受侧应力作用，全程衰耗增大；（4）光缆接头盒进水；（5）光纤在某些特殊点受压（如收容盘内压纤）等。  　　在确定线路障碍后，用OTDR对线路测试，以确定障碍的性质和部位，当遇到自然灾害或外界施工等外力影响造成光缆线路阻断时，查修人员根据测试人员提供的位置，一般比较容易找到。但有些时候不容易从路由上的异常现象找到障碍地点，这时，必须根据OTDR测出障碍点到测试点的距离，与原始测试资料进行核对，查出障碍点处于个哪个区段，再通过必要的换算后，再精确丈量其间的地面距离，直至找到障碍点的具体位置。但往往障碍点与测量计算的位置相差很大，这样既浪费人力物力，更由于光缆线路障碍未能尽快修复造成很大影响或损失。  　　如何才能更精确的判断障碍点的准确位置呢？  　　二、首先要分析影响光缆线路障碍点准确定的主要因素  　　1．OTDR测试仪表存在的固有偏差  　　由OTDR的测试原理可知，它是按一定的周期向被测光纤发送光脉冲，再按一定的速率将来自光纤的背向散射信号抽样、量化、编码后，存储并显示出来。OTDR仪表本身由于抽样间隔而存在误差，这种固有偏差主要反映在距离分辩率上。OTDR的距离分辩率正比于抽样频率。  　　2．测试仪表操作不当产生的误差  　　在光缆故障定位测试时，OTDR仪表使用的正确性与障碍测试的准确性直接相关，仪表参数设定和准确性、仪表量程范围的选择不当或光标设置不准等都将导致测试结果的误差。  　　（1） 设定仪表的折射率偏差产生的误差  　　不同类型和厂家的光纤的折射率是不同的。使用OTDR测试光纤长度时，必须先进行仪表参数设定，折射率的设定就是其中之一。当几段光缆的折射率不同时可采用分段设置的方法，以减少因折射率设置误差而造成的测试误差。  　　（2） 量程范围选择不当  　　OTDR仪表测试距离分辩率为1米时，它是指图形放大到水平刻度为25米/格时才能实现。仪表设计是以光标每移动25步为1满格。在这种情况下，光标每移动一步，即表示移动1米的距离，所以读出分辩率为1米。如果水平刻度选择2公里/每格，则光标每移动一步，距离就会偏移80米。由此可见，测试时选择的量程范围越大，测试结果的偏差就越大。  　　（3） 脉冲宽度选择不当  　　在脉冲幅度相同的条件下，脉冲宽度越大，脉冲能量就越大，此时OTDR的动态范围也越大，相应盲区也就大。  　　（4） 平均化处理时间选择不当  　　OTDR测试曲线是将每次输出脉冲后的反射信号采样，并把多次采样做平均处理以消除一些随机事件，平均化时间越长，噪声电平越接近最小值，动态范围就越大。平均化时间越长，测试精度越高，但达到一定程度时精度不再提高。为了提高测试速度，缩短整体测试时间，一般测试时间可在0.5~3分钟内选择。  　　（5） 光标位置放置不当  　　光纤活动连接器、机械接头和光纤中的断裂都会引起损耗和反射，光纤末端的破裂端面由于末端端面的不规则性会产生各种菲涅尔反射峰或者不产生菲涅尔反射。如果光标设置不够准确，也会产生一定误差。  　　3．计算误差  　　计算光缆线路障碍点涉及到的因素有很多，计算过程中的关键数据与实际不符等，都将引起较大的距离偏差。 三、提高光缆线路故障定位准确性的方法  　　1．正确、熟练掌握仪表的使用方法  　　（1）正确设置OTDR的参数  　　使用OTDR测试时，必须先进行仪表参数设定，其中最主要设定是测试光纤的折射率和测试波长。只有准确地设置了测试仪表的基本参数，才能为准确的测试创造条件。  　　（2）选择适当的测试范围档  　　对于不同的测试范围档，OTDR测试的距离分辩率是不同的，在测量光纤障碍点时，应选择大于被测距离而又最接近的测试范围档，这样才能充分利用仪表的本身精度。  　　（3）应用仪表的放大功能  　　应用OTDR的放大功能就可将光标准确置定在相应的拐点上，使用放大功能键可将图形放大到25米/格，这样便可得到分辩率小于1米的比较准确的测试结果。  　　2．建立准确、完整的原始资料  　　准确、完整的光缆线路资料是障碍测量、定位的基本依据，因此，必须重视线路资料的收集、整理、核对工作，建立起真实、可信、完整的线路资料。在光缆接续监测时，应记录测试端至每个接头点位置的光纤累计长度及中继段光纤总衰减值，同时也将测试仪表型号、测试时折射率的设定值进行登记，准确记录各种光缆余留。详细记录每个接头坑、特殊地段、S形敷设、进室等处光缆盘留长度及接头盒、终端盒、ODF架等部位光纤盘留长度，以便在换算故障点路由长度时予以扣除。  　　3．正确的换算  　　有了准确、完整有原始资料，便可将OTDR测出的故障光纤长度与原始资料对比，迅速查出故障点的位置，但是，要准确断故障点位置，还必须把测试的光纤长度换算为测试端（或接头点）至故障点的地面长度。测试端到故障点的地面长度L可由式①计算：  　　L = （L1－L2）/（1+P）－L3—L4－L5 ①  　　1+a  　　式①中，长度的单位均为米，L1为OTDR测出的测试端至故障点的光纤长度，L2为每个接头盒内盘留的光纤长度，L3为每个接头处光缆和盘留长度，L4为测试端至故障点间各种盘留长度，L5为测试端至故障间光缆敷设增加的长度，a为光缆自然弯曲率（管道敷设或架空敷设方式可取值0.5%，直埋敷设方式可取值0.7%～1%），P为光纤在光缆中的绞缩率，P值随光缆结构的不同而有所变化，最好应用厂家提供的数值，当无法得知P值时，工程人员也可自己运用公式进行取值，但要注意R值为光纤至中心的距离（即半径），测量时应注意松套光纤纤芯的位置；h为节距的长度，实际上就是缆长。测量时一般应剖开光缆多测几个节距，取其平均值。  　　4．保持测试条件的一致性  　　障碍测试时应尽量保证测试仪表型号、操作方法及仪表参数设置等的一致性，使得测试结果有可比性。因此，每次测试仪表的型号、测试参数的设置都要做详细记录，便于以后利用。  　　5．灵活测试、综合分析  　　障碍点的测试要求操作人员一定要有清晰的思路和灵活的问题处理方式。一般情况下，可在光缆线路两端进行双向故障测试，并结合原始资料，计算出故障点的位置，再将两个方向的测试和计算结果进行综合分析、比较，以使故障点具体位置的判断更加准确。当故障点附近路由上没有明显特征，具体障碍点现场无法确定时，可采用在就近接头处测量等方法。
